Сведения о средстве измерений: 87394-22 Микроскопы интерференционные

Номер по Госреестру СИ: 87394-22
87394-22 Микроскопы интерференционные
("НаноСкан-01")

Назначение средства измерений:
Микроскопы интерференционные «НаноСкан-01» (далее - микроскопы) предназначены для бесконтактных измерений параметров шероховатости Rmax, Ra по ГОСТ 25142-82 для производственного оптического контроля.

сертификация программного обеспечения

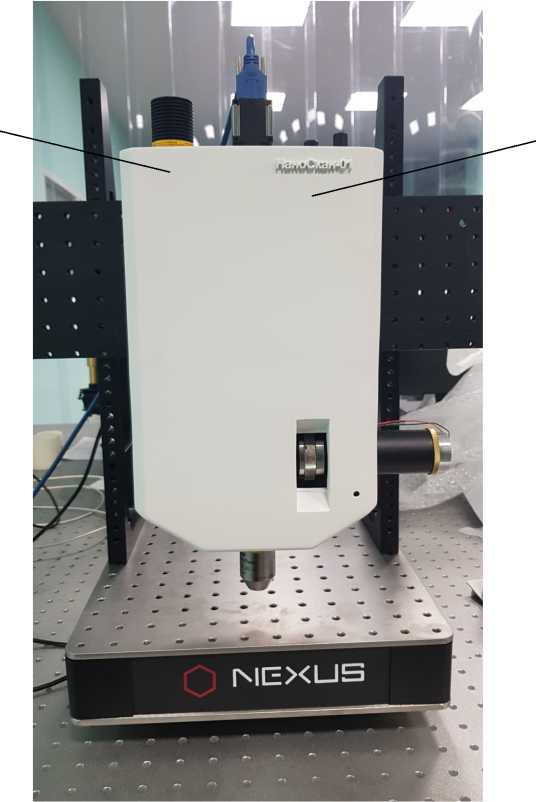

Внешний вид. Микроскопы интерференционные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Микроскопы интерференционные
Рисунок № 1

Общие сведения

Дата публикации - 22.11.2022
Срок свидетельства - 22.11.2027
Номер записи - 189427
ID в реестре СИ - 1403972
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Электростекло" (ООО "Электростекло")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - RT_1 Анализ рынка поверки Северо-Западного федерального округа

Исследование "Анализ рынка поверки Северо-Западного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в Северо-Западном регионе.

Параметры исследований:

  • фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций округа по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по Фед. округу

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2942 от 2022.11.22 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Микроскопы интерференционные ("НаноСкан-01")

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
48168-11 Профилометры оптические (TALYSURF CCI)
Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )		 87394-22 Микроскопы интерференционные ("НаноСкан-01")
Общество с ограниченной ответственностью "Электростекло" (ООО "Электростекло") (РОССИЯ г. Москва)
52087-12 Профилометр оптический (TMS-100)
Фирма "Polytec GmbH" (ГЕРМАНИЯ )		 87394-22 Микроскопы интерференционные ("НаноСкан-01")
Общество с ограниченной ответственностью "Электростекло" (ООО "Электростекло") (РОССИЯ г. Москва)
65060-16 Профилометры оптические (ContourGT-K)
Компания "Bruker Nano Inc." (СОЕДИНЕННЫЕ ШТАТЫ )		 87394-22 Микроскопы интерференционные ("НаноСкан-01")
Общество с ограниченной ответственностью "Электростекло" (ООО "Электростекло") (РОССИЯ г. Москва)
55779-13 Счетчики воды универсальные крыльчатые (ECO S)
Фирма "Ningbo Xinyuan Meter Co., Ltd." (КИТАЙ )		 87394-22 Микроскопы интерференционные ("НаноСкан-01")
Общество с ограниченной ответственностью "Электростекло" (ООО "Электростекло") (РОССИЯ г. Москва)

Все средства измерений Общество с ограниченной ответственностью "Электростекло" (ООО "Электростекло")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
85775-22
07.06.2027
 Интерферометры , ПИК-ПАС
Общество с ограниченной ответственностью "Электростекло" (ООО "Электростекло") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
85878-22

 Мера плоская для поверки интерферометров для измерений параметров отклонений от плоскостности, Обозначение отсутствует
Общество с ограниченной ответственностью "Электростекло" (ООО "Электростекло") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
87394-22
22.11.2027
 Микроскопы интерференционные, "НаноСкан-01"
Общество с ограниченной ответственностью "Электростекло" (ООО "Электростекло") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
93472-24
15.10.2029
 Интерферометры , "PhSh"
Общество с ограниченной ответственностью "Электростекло" (ООО "Электростекло") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
Отчет - MV_17 ИС и элементы ИС (эталоны организаций по областям измерений)

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:

  • Государственные первичные эталоны (ГЭТ);
  • Эталоны единиц величин, закрепленные за метрологическими службами;
  • Средства измерений, официально используемые в качестве эталонов.

Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.

Визуальное представление данных реализовано в виде:

  • Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
  • Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
  • Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
  • Экспорта данных в различных форматах;
  • Отображения географической информации с использованием Яндекс.Карт (при необходимости);
  • Адаптивной верстки для корректного отображения на разных устройствах.

Отчет входит в специализированный аналитический раздел информационной системы и позволяет:

  • Оценивать динамику использования эталонов по годам;
  • Сравнивать организации по активности применения эталонной базы;
  • Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
  • Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.

Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.

Стоимость 200 руб. или по подписке

Кто поверяет Микроскопы интерференционные ("НаноСкан-01")

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИОФИ"
(RA.RU.311485)		 РСТ
  • Нет модификации
    		•  3 3 0 0 3 3 0
    ФГБУ "ВНИИОФИ"
    (RA.RU.311485)
  • Нет модификации
    		•  2 1 1 0 2 1 1

    Стоимость поверки Микроскопы интерференционные ("НаноСкан-01")

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Для управления микроскопом используется оригинальное программное обеспечение MicroScan, разработанное для операционной системы Microsoft Windows.

    Программное обеспечение является защищенным: системный блок персонального компьютера оборудован закрывающейся на замок панелью, при входе в программное обеспечение необходимо ввести логин и пароль. Никакие изменения кода программы невозможны. Обновления программного обеспечения производятся производителем путем выпуска обновлений на дисках и рассылкой пользователям. Программное обеспечение является открытой системой. Программное обеспечение содержит алгоритм расчета параметров шероховатости по данным, измеренным микроскопом, изменить алгоритм может только производитель. Функция ПО - восстановление формы поверхности по волновому фронту и вычисление параметров шероховатости.

    Идентификационные данные программного обеспечения представлены в таблице 1.

    аблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    MicroScan

    Номер версии (идентификационный номер) ПО

    v 1.0.0.1 и выше

    Цифровой идентификатор ПО

    -

    Идентификация ПО осуществляется проверкой соответствия серийных номеров аппаратной части программного обеспечения и программного обеспечения, установленного на персональный компьютер, при включении микроскопа.

    Метрологически значимая часть ПО размещается в памяти ПЭВМ. Доступ к метрологически значимой части ПО ограничен наличием пароля.

    Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014.


    Знак утверждения типа

    Знак утверждения типа наносится на корпус микроскопов методом наклеивания и типографским способом на титульный лист руководства по эксплуатации.

    Общий вид микроскопа с обозначением мест нанесения знаков поверки и

    утверждения типа представлен на рисунке 1.

    Место нанесения знака поверки

    Место нанесения знака утверждения типа

    Рисунок 1 - Внешний вид микроскопов

    Программное обеспечение

    Для управления микроскопом используется оригинальное программное обеспечение MicroScan, разработанное для операционной системы Microsoft Windows.

    Программное обеспечение является защищенным: системный блок персонального компьютера оборудован закрывающейся на замок панелью, при входе в программное обеспечение необходимо ввести логин и пароль. Никакие изменения кода программы невозможны. Обновления программного обеспечения производятся производителем путем выпуска обновлений на дисках и рассылкой пользователям. Программное обеспечение является открытой системой. Программное обеспечение содержит алгоритм расчета параметров шероховатости по данным, измеренным микроскопом, изменить алгоритм может только производитель. Функция ПО - восстановление формы поверхности по волновому фронту и вычисление параметров шероховатости.

    Идентификационные данные программного обеспечения представлены в таблице 1.

    аблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    MicroScan

    Номер версии (идентификационный номер) ПО

    v 1.0.0.1 и выше

    Цифровой идентификатор ПО

    -

    Идентификация ПО осуществляется проверкой соответствия серийных номеров аппаратной части программного обеспечения и программного обеспечения, установленного на персональный компьютер, при включении микроскопа.

    Метрологически значимая часть ПО размещается в памяти ПЭВМ. Доступ к метрологически значимой части ПО ограничен наличием пароля.

    Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014.

    Метрологические и технические характеристики

    Таблица 2 - Метрологические характеристики микроскопа

    Наименование параметра

    Значение

    Диапазон измерений параметров шероховатости Ra, мкм

    от 0,02 до 0,07

    Предел допускаемой абсолютной погрешности измерений параметра шероховатости Ra, мкм, не более

    0,0008

    Диапазон измерений параметров шероховатости Rmax, мкм

    от 0,02 до 0,2

    Предел допускаемой абсолютной погрешности измерений параметра шероховатости Rmax, мкм, не более

    0,003

    Таблица 3 - Технические характеристики микроскопа

    Наименование параметра

    Значение

    Поле зрения, мм, не более

    1x1

    Длина волны излучения, нм

    532

    Диапазон показаний параметров шероховатости Rmax, Rz, Ra, Rq по ГОСТ 25142-82, мкм

    от 0,0001 до 0,2

    Диапазон показаний параметров шероховатости Sz, Sa, Sq по ГОСТ Р ИСО 25178-2-2014, мкм

    от 0,0001 до 0,2

    Алгоритм расшифровки интерферограмм

    метод фазовых шагов

    Размерность изображения, пиксель, не менее

    1920x1200

    Число вводимых градаций яркости, бит, не менее

    12

    Время измерения и обработки, сек, не более

    30

    Число шагов для реконструкции интерферограмм методом фазовых шагов, не менее

    5

    Электропитание от сети переменного тока:

    • - напряжением, В

    • - частотой, Г ц

    от 200 до 250

    от 50 до 60

    Габаритные размеры (длинахширинахглубина), мм, не более

    500x250x200

    Масса, кг, не более

    5

    Условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность воздуха, %

    от +15 до + 25

    от 50 до 80

    Знак утверждения типа

    наносится на корпус микроскопов методом наклеивания и типографским способом на титульный лист руководства по эксплуатации.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в Руководстве по эксплуатации АЦБЕ180.00.000РЭ глава 2 «Использование по назначению».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 6 ноября 2019 г. № 2657 «Об утверждении Государственной поверочной схемы для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 3000 мкм»;

    Технические условия. АЦБЕ180.00.00.000ТУ. Микроскоп интерференционный «НаноСкан-01».

    Правообладатель

    Общество с ограниченной ответственностью «Электростекло» (ООО «Электростекло»)

    ИНН 7743073940

    Адрес: 119571, г. Москва, ул. 26-ти Бакинских Комиссаров, д. 5, пом. IV, комн. 1

    Телефон: +7 (495) 234-59-51, +7 (495) 234-59-52

    Факс: +7 (910) 485-67-82

    E-mail: zapros@elektrosteclo.ru

    Web-сайт: http://www.elektrosteklo.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ») ИНН 7702038456
    Адрес: 119361 г. Москва, ул. Озерная, д. 46
    Телефон: 8 (495) 437-56-33; факс 8 (495) 437-31-47
    Web-сайт: www.vniiofi.ru
    E-mail: vniiofi@vniiofi.ru

    Правообладатель

    Общество с ограниченной ответственностью «Электростекло» (ООО «Электростекло»)
    ИНН 7743073940
    Адрес: 119571, г. Москва, ул. 26-ти Бакинских Комиссаров, д. 5, пом. IV, комн. 1
    Телефон: +7 (495) 234-59-51, +7 (495) 234-59-52
    Факс: +7 (910) 485-67-82
    E-mail: zapros@elektrosteclo.ru
    Web-сайт: http://www.elektrosteklo.ru
    Изготовители Общество с ограниченной ответственностью «Электростекло» (ООО «Электростекло»)
    ИНН 7743073940
    Адрес: 119571, г. Москва, ул. 26-ти Бакинских Комиссаров, д. 5, пом. IV, комн. 1
    Телефон: +7 (495) 234-59-51, +7 (495) 234-59-52
    Факс: +7 (910) 485-67-82
    E-mail: zapros@elektrosteclo.ru
    Web-сайт: http://www.elektrosteklo.ru

    Принцип действия микроскопа основан на интерференции световых полей, отраженных от опорного зеркала и измеряемой поверхности. Микроскоп реализован по схеме академика В.П. Линника. Восстановление фазы из интерферограмм и получение информации о высоте профиля поверхности проводится методом фазового сдвига. Для этого меняется оптическая длина пути света в опорном канале при помощи сдвига управляемого от компьютера зеркала, закрепленного на пьезоэлементе. Интерферограммы при различных положениях опорного зеркала регистрируются с помощью встроенной видеокамеры и передаются в персональный компьютер, где производится их автоматическая обработка. Результаты измерений в виде двумерного распределения высоты и графиков сечений отображаются на экране компьютера. По полученной информации о высоте профиля поверхности прибором рассчитываются параметры шероховатости Rmax, Ra. Базовая длина для параметров Ra, Rmax определяется по ГОСТ 2789-73 (приложение 1, таблицы 5, 6). Для управления вводом изображений, сдвигом пьезоэлемента, расшифровки интерферограмм и вычисления параметров шероховатости используется специальное программное обеспечение «MicroScan», работающее в операционной среде Microsoft Windows.

    Микроскоп состоит из оптической схемы интерферометра Линника, высокоразрешающей видеокамеры, светодиодного осветителя, блока управления пьезоэлементом и ноутбука. Оптическая схема микроскопа позволяет работать в квазимонохроматическом пространственно-когерентном свете.

    Конструктивно микроскопы выполнены в виде интерферометра Линника, собранного на вертикальной металлической плите для уменьшения влияния вибраций, закрытого пластиковым кожухом для защиты от внешней засветки и пыли.

    Заводские номера содержат цифровое обозначение, наносятся на шильдик методом цифровой лазерной печати на самоклеящуюся пластиковую пленку и наклеиваются на корпус микроскопов, что обеспечивает возможность прочтения номера в процессе эксплуатации.

    Пломбирование приборов не предусмотрено. Знак утверждения типа наносится на корпус микроскопов методом наклеивания и типографским способом на титульный лист руководства по эксплуатации.

    Общий вид микроскопа с обозначением мест нанесения знаков поверки и

    утверждения типа представлен на рисунке 1.

    Место нанесения знака поверки

    Внешний вид. Микроскопы интерференционные (

    Место нанесения знака утверждения типа

    Рисунок 1 - Внешний вид микроскопов


    Таблица 4 -

    Наименование изделия

    Обозначение

    Количество

    Микроскоп интерференционный:

    • - встроенная видеокамера

    • - осветитель

    • - фазосдвигающие устройство

    «НаноСкан-01»

    1 шт.

    Блок питания осветителя

    1 шт.

    Персональный компьютер (ноутбук)

    1 шт.

    Программное обеспечение для расшифровки интерферограмм

    MicroScan

    1 шт.

    Эталонное зеркало

    -

    1 шт.

    Руководство по эксплуатации

    АЦБЕ180.00.00.000РЭ

    1 шт.


    Таблица 2 - Метрологические характеристики микроскопа

    Наименование параметра

    Значение

    Диапазон измерений параметров шероховатости Ra, мкм

    от 0,02 до 0,07

    Предел допускаемой абсолютной погрешности измерений параметра шероховатости Ra, мкм, не более

    0,0008

    Диапазон измерений параметров шероховатости Rmax, мкм

    от 0,02 до 0,2

    Предел допускаемой абсолютной погрешности измерений параметра шероховатости Rmax, мкм, не более

    0,003

    Таблица 3 - Технические характеристики микроскопа

    Наименование параметра

    Значение

    Поле зрения, мм, не более

    1x1

    Длина волны излучения, нм

    532

    Диапазон показаний параметров шероховатости Rmax, Rz, Ra, Rq по ГОСТ 25142-82, мкм

    от 0,0001 до 0,2

    Диапазон показаний параметров шероховатости Sz, Sa, Sq по ГОСТ Р ИСО 25178-2-2014, мкм

    от 0,0001 до 0,2

    Алгоритм расшифровки интерферограмм

    метод фазовых шагов

    Размерность изображения, пиксель, не менее

    1920x1200

    Число вводимых градаций яркости, бит, не менее

    12

    Время измерения и обработки, сек, не более

    30

    Число шагов для реконструкции интерферограмм методом фазовых шагов, не менее

    5

    Электропитание от сети переменного тока:

    • - напряжением, В

    • - частотой, Г ц

    от 200 до 250

    от 50 до 60

    Габаритные размеры (длинахширинахглубина), мм, не более

    500x250x200

    Масса, кг, не более

    5

    Условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность воздуха, %

    от +15 до + 25

    от 50 до 80


    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
