Сведения о средстве измерений: 87559-22 Стенд с цифровым отсчетом для поверки рулеток

Номер по Госреестру СИ: 87559-22
87559-22 Стенд с цифровым отсчетом для поверки рулеток
(ГШ-5-2)

Назначение средства измерений:
Стенд с цифровым отсчетом для поверки рулеток ГШ-5-2 (далее - стенд), предназначен для измерений общей длины и длины отдельных интервалов шкалы измерительных лент рулеток длиной до 5 метров. Стенд может применяться в качестве рабочего эталона 4-го разряда единицы длины в соответствии с 2 частью Государственной поверочной схемы для средств измерений длины в диапазоне от V10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии № 2840 от 29 декабря 2018 г.

сертификация программного обеспечения
Внешний вид. Стенд с цифровым отсчетом для поверки рулеток, http://oei-analitika.ru рисунок № 1
Внешний вид.
Стенд с цифровым отсчетом для поверки рулеток
Рисунок № 1
Внешний вид. Стенд с цифровым отсчетом для поверки рулеток, http://oei-analitika.ru рисунок № 2
Внешний вид.
Стенд с цифровым отсчетом для поверки рулеток
Рисунок № 2
Внешний вид. Стенд с цифровым отсчетом для поверки рулеток, http://oei-analitika.ru рисунок № 3
Внешний вид.
Стенд с цифровым отсчетом для поверки рулеток
Рисунок № 3
Внешний вид. Стенд с цифровым отсчетом для поверки рулеток, http://oei-analitika.ru рисунок № 4
Внешний вид.
Стенд с цифровым отсчетом для поверки рулеток
Рисунок № 4
Внешний вид. Стенд с цифровым отсчетом для поверки рулеток, http://oei-analitika.ru рисунок № 5
Внешний вид.
Стенд с цифровым отсчетом для поверки рулеток
Рисунок № 5

Общие сведения

Дата публикации - 09.12.2022
Срок свидетельства -
Номер записи - 189528
ID в реестре СИ - 1404195
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Закрытое акционерное общество научно-производственная фирма "УРАН" (ЗАО НПФ "УРАН")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -

Челябинск - административный центр области, столица Южного Урала. Город был основан в 1736 году. Первоначально на его месте стояла Челябинская крепость, охранявшая путь из Зауралья в Оренбург.

В Челябинске проживает 1,093 миллиона человек. Город занимает 9-е место среди городов-"миллионеров" Российской Федерации. Расстояние от Челябинска до Москвы составляет 1776 км.

Челябинск - крупный промышленный центр. В городе развиты предприятия металлургии и машиностроения, суммарная доля которых в общем объеме промышленного производства составляет более 60%. Челябинск - один из крупнейших производителей металла в России, 43% отечественных ферросплавов производится на предприятиях города. Также хорошо развиты приборостроение, легкая и пищевая промышленность.

Металлургическая промышленность Челябинска представлена тремя крупными предприятиями: металлургическим комбинатом ("Мечел"), выпускающим кокс, чугун, прокат и другую продукцию; электрометаллургическим заводом, крупнейшим в стране производителем ферросплавов; цинковым заводом - флагманом цветной металлургии, одним из крупнейших лидеров по производству цинка.

Второй по значимости отраслью, широко представленной в Челябинске, является машиностроение. Инструментальный завод специализируется на производстве высококачественного измерительного инструмента. Тракторный завод "Уралтрак" производит колесную и гусеничную дорожно-строительную технику. Автоматизированный механический завод является производителем оборонной продукции. Завод "Прибор" занимается производством приборов контроля давления для космической техники и военно-морского флота. Завод "Теплоприбор" - крупнейшее приборостроительное предприятие в России. Радиозавод "Полет" - предприятие по производству радиоаппаратуры для нужд военной и гражданской авиации.

Химические предприятия и заводы Челябинска: угольная компания и химико-фармацевтический завод.

Отчет "Анализ рынка поверки в Челябинске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№3024 от 2022.12.02 ПРИКАЗ_Об утверждении типов средств измерений (25)

Наличие аналогов СИ: Стенд с цифровым отсчетом для поверки рулеток (ГШ-5-2)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Закрытое акционерное общество научно-производственная фирма "УРАН" (ЗАО НПФ "УРАН")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
87559-22

Стенд с цифровым отсчетом для поверки рулеток, ГШ-5-2
Закрытое акционерное общество научно-производственная фирма "УРАН" (ЗАО НПФ "УРАН") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
93511-24
17.10.2029
Приборы для измерений параметров контура и шероховатости поверхности, URAN
Закрытое акционерное общество научно-производственная фирма "УРАН" (ЗАО НПФ "УРАН") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
2 года

Отчет позволяет вывести информацию о всех поверках, выполненных с применением аттестованных эталонов единиц величин.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, названию, владельцу или номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.

Стоимость 200 руб. или по подписке

Кто поверяет Стенд с цифровым отсчетом для поверки рулеток (ГШ-5-2)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "РОСТОВСКИЙ ЦСМ"
(RA.RU.311306)
РСТ
  • Нет модификации
  • 3 1 2 0 3 1 2

    Стоимость поверки Стенд с цифровым отсчетом для поверки рулеток (ГШ-5-2)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Стенд работает со встроенным программным обеспечением «Tape-measure 3» (далее ПО «Tape-measure-3»).

    Идентификация ПО «Tape-measure-3» происходит путем сравнения данных технической документации с информацией на мониторе в меню «Tape-measure-3».

    ПО «Tape-measure-3» предназначено для получения измерительной информации, ее дальнейшей обработки и выведения показаний на мониторе. ПО соответствует среднему уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.

    При нормировании метрологических характеристик было учтено влияние программного обеспечения.

    Идентификационные данные ПО представлены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    «T ape-measure-3 »

    Номер версии (идентификационный номер) ПО

    0.2.0.6

    Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

    11D601BD381B87ED95811318B105A1E0


    Знак утверждения типа

    Знак утверждения типа

    наносится на маркировочную табличку, закрепленную на алюминиевом основании-профиля стенда фотохимическим методом и на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 2 руководства по эксплуатации «Стенд с цифровым отсчетом для поверки рулеток ГШ-5-2».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к средству измерений

    Государственная поверочная схема для средств измерений длины в диапазоне от V10"9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840.

    Правообладатель

    Общество с ограниченной ответственностью «Производственная компания «Новочеркасский электровозостроительный завод» (ООО «ПК «НЭВЗ»).

    ИНН 6150040250

    Адрес: 346413, Ростовская обл., г. Новочеркасск, ул. Машиностроителей ,4.7-a

    Тел./факс: +7(8635)29-22-22 / (8635)23-48-66

    Изготовитель

    Закрытое акционерное общество научно-производственная фирма «УРАН» (ЗАО НПФ «УРАН»).
    ИНН: 7805269568
    Адрес: 198099, г. Санкт-Петербург, Промышленная ул., д. 5
    E-mail: info@uran-spb

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ростовской области» (ФБУ «Ростовский ЦСМ») ИНН 6163000840
    Адрес: 344000, г. Ростов-на-Дону, пр. Соколова, д. 58/173
    Телефон: (863)290-44-88, факс: (863)291-08-02
    E-mail: info@rostcsm.ru

    Правообладатель

    Общество с ограниченной ответственностью «Производственная компания «Новочеркасский электровозостроительный завод» (ООО «ПК «НЭВЗ»).
    ИНН 6150040250
    Адрес: 346413, Ростовская обл., г. Новочеркасск, ул. Машиностроителей ,4.7-a
    Тел./факс: +7(8635)29-22-22 / (8635)23-48-66

    Принцип работы стенда основан на считывании с измерительных лент рулеток данных бесконтактным оптическим методом. При перемещении считывающая головка оптического отсчетного устройства направляет инфракрасное излучение на абсолютную шкалу энкодера. Отраженный сигнал направляется обратно в считывающую головку, обрабатывается и фильтруется. Далее сигнал со считывающей головки направляется в блок обработки сигналов.

    Стенд для поверки рулеток состоит из алюминиевого основания-профиля, линейного модуля, отсчетного устройства, видео-измерительной системы, блока обработки сигналов, системы натяжения для рулеток с прижимными устройствами. Модель ГШ-5-2 оснащена оптическим отчетным устройством с энкодером, считывающей головкой RGH24 фирмы RENISHAW. Счетчик координат, входящий в блок обработки сигналов, выполняет функцию подсчета количества импульсов, выдаваемых энкодером, и пропорциональных величине перемещения каретки.

    Оптическое отсчетное устройство расположено на линейном модуле с ручным перемещением. Видео-измерительная часть стенда (рисунок 2) содержит: линейные трансляторы, цифровую видеокамеру (1), объектив (2). К объективу крепится светодиодное осветительное кольцо (3), обеспечивающее необходимое освещение измеряемой рулетки, с плавной регулировкой интенсивности света. При позиционировании с помощью каретки, камера захватывает изображение шкалы и передает его на монитор.

    Буквенно-цифровое обозначение стенда наносится на маркировочную табличку, закрепленную на алюминиевом основании-профиля стенда фотохимическим методом, цифровое обозначение заводского номера стенда - ударным способом, что обеспечивает сохранность в процессе эксплуатации и идентификацию стенда.

    Общий вид стенда приведен на рисунке 1.

    Внешний вид. Стенд с цифровым отсчетом для поверки рулеток (ГШ-5-2), http://oei-analitika.ru

    Место размещения маркировочной таблички

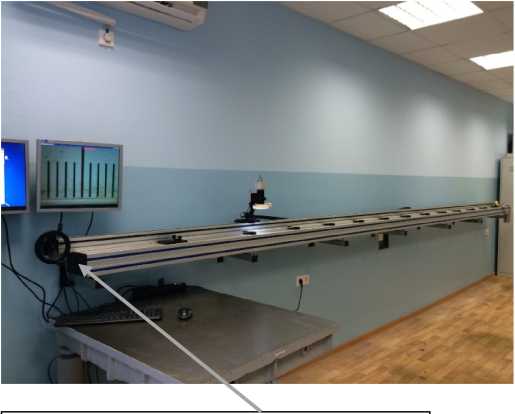

    Рисунок 1 - Общий вид стенда

    Внешний вид. Стенд с цифровым отсчетом для поверки рулеток (ГШ-5-2), http://oei-analitika.ru

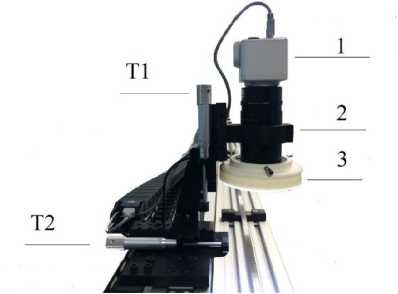

    Линейный транслятор (Т2) позволяет перемещать видеосистему вдоль измеряемого штриха, линейный транслятор (Т1) отвечает за регулировку фокусного расстояния видеосистемы.

    Внешний вид. Стенд с цифровым отсчетом для поверки рулеток (ГШ-5-2), http://oei-analitika.ru

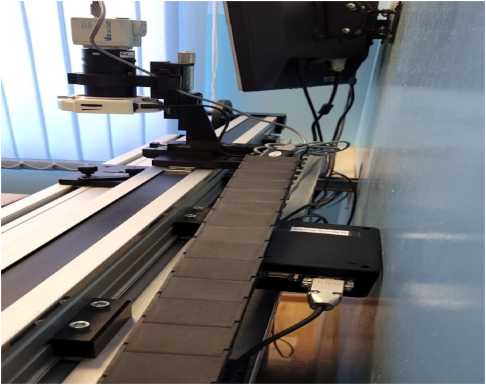

    Рисунок 2 - Внешний вид видео-измерительной части стенда

    Стенд оснащен маховиком с рукояткой для ручного перемещения отсчетного устройства, рисунок 3.

    Внешний вид. Стенд с цифровым отсчетом для поверки рулеток (ГШ-5-2), http://oei-analitika.ru

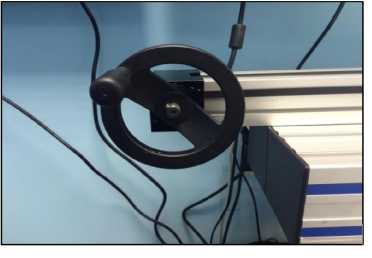

    Рисунок 3 - Маховик с рукояткой.
