Принцип действия счетчиков основан на измерении числа оборотов крыльчатки, вращающейся под воздействием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему протекающей жидкости. Вращение крыльчатки через магнитную полумуфту передается счетному устройству, которое состоит из счетного модуля и индикатора. По показаниям индикатора определяют объем воды, прошедшей через счетчик, выраженный в м³.

Счетчики состоят из проточной части и счетной части, которые соединены поворотным узлом. В проточной части установлена крыльчатка с магнитной полумуфтой. Счетная часть изолирована от проточной части и состоит из корпуса и счетного устройства. Поворотный узел соединяет проточную и счетную части счетчика, а также обеспечивает возможность поворота счетной части вокруг своей оси.

Счётчики выпускаются в модификациях: М (с механическим счетным устройством) и Э (с электронным счетным устройством) и имеют обозначение, с помощью которого можно идентифицировать различные исполнения счетчиков:

КАРАТ-140 - Э1  -  15  - LW - А

• 1            2        3       4       5

• 1 - КАРАТ-140 - обозначение типа счётчика воды.

• 2 - М - модификация счетчика с механическим счётным устройством;

• 31   - модификация счетчика с электронным счётным устройством (ЭСУ) и однострочным

индикатором;

• 32    модификация счетчика с электронным счётным устройством (ЭСУ) и двухстрочным индикатором.

• 3 - 15    - типоразмер - Ду15 (диаметр условного прохода) мм;

• - 20    - типоразмер - Ду20 (диаметр условного прохода) мм.

• 4 - И - наличие числоимпульсного (ч/и) выхода - модификация «М»;

• - LW - наличие радиоинтерфейса LoRaWAN - модификация «Э»;

• - NB - наличие радиоинтерфейса NBIoT - модификация «Э»;

• - MB - наличие проводного интерфейса M-Bus - модификация «Э»;

• - RS485 - наличие проводного интерфейса RS-485 - модификация «Э».

• - Н - если ч/и выход не установлен, а исполнение А установлено, то на месте позиции 4

указывается символ Н.

Все счетчики модификации Э оснащены оптическим интерфейсом для передачи данных в цифровом виде (накопленный объём на момент запроса). Порт электронного оптического интерфейса (оптопорт) расположен на лицевой стороне электронного счётного устройства.

Счетчики могут устанавливаться на горизонтальных или на вертикальных трубопроводах. Защита от несанкционированного доступа к внутренним элементам счетчиков и средствам регулировки обеспечивается пломбировкой места смыкания кольца поворотного узла, соединяющего проточную и счетную части счетчиков.

Общий вид счетчиков представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Заводские номера счетчиков наносятся на лицевую поверхность счетной части в числовом формате путем лазерной гравировки, либо посредством термотрансферной печати, либо наклейки, напечатанной на самоклеящейся пленке в соответствии с рисунком 1.

000001 OS

а)

б)

Место нанесения

Место нанесения знака

Место нанесения

заводского номера

утверждения типа

Место нанесения заводского номера

в)

Рисунок 1- Общий вид счетчиков воды КАРАТ-140 и места нанесения заводского номера и знака утверждения типа: а) - модификация М, б) - модификация Э1, в) - модификация Э2

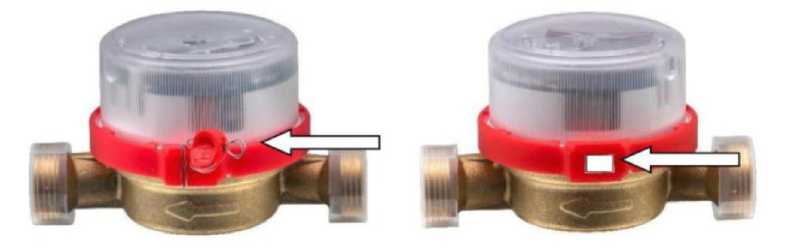

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Таблица 3-

Таблица 1- Метрологические характеристики

Таблица 2 - Основные технические характеристики

Таблица 3- Комплектность средства измерений

приведены в п. 2 руководства по эксплуатации СМАФ.407223.002-140 РЭ, находящемся в свободном доступе на сайте изготовителя - www.karat-npo.com.

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»;

ТУ 26.51.63-0029-32277111-2022 Счетчики воды КАРАТ-140. Технические условия.

Общество с ограниченной ответственностью «Научно-производственное предприятие «Уралтехнология» (ООО НПП «Уралтехнология»)

ИНН: 6660080162

Адрес: 620137, Российская Федерация, г. Екатеринбург, ул. Студенческая, 16, ком. 130

Тел.: +7 343-222-306

Web сайт: www.karat-npo.com

E-mail: uraltech@karat-npo.ru

Общество с ограниченной ответственностью «Научно-производственное предприятие «Уралтехнология» (ООО НПП «Уралтехнология»)

ИНН: 6660080162

Адрес: 620137, Российская Федерация, г. Екатеринбург, ул. Студенческая, 16, ком. 130

Тел.: +7 343-222-306

Web сайт: www.karat-npo.com

E-mail: uraltech@karat-npo.ru

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, Москва, ул. Озерная, д.46

Тел./факс: (495) 437-55-77, 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

¹

Характеристики указаны для электронного счетного устройства с двумя видами индикаторов

²

Приборы изготавливаются только по предварительному заказу

³

Для счетчика с коммуникационным кабелем
