Номер по Госреестру СИ: 87995-23
87995-23 Комплекты светофильтров
(AVL)
Назначение средства измерений:
Комплекты светофильтров AVL (далее по тексту - комплекты светофильтров) предназначены для воспроизведения единиц спектрального и светового коэффициентов направленного пропускания при проведении поверки измерителей дымности отработавших газов автотранспортных средств (дымомеров) и других средств измерений.
Комплекты светофильтров применяются в качестве рабочих эталонов в соответствии с Государственной поверочной схемой для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм, утверждённой Приказом Росстандарта от 27.11.2018 №2517.
Внешний вид.
Комплекты светофильтров

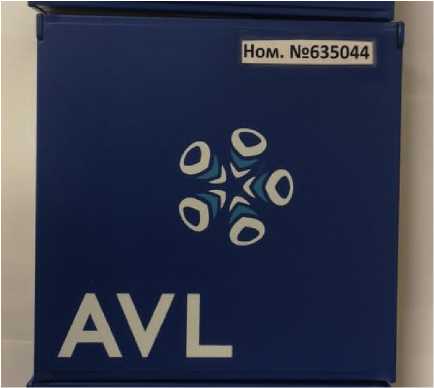

Рисунок № 1
Внешний вид.
Комплекты светофильтров

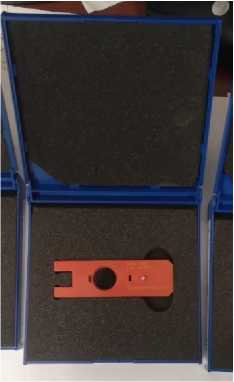

Рисунок № 2
Внешний вид.
Комплекты светофильтров
Рисунок № 3
Внешний вид.
Комплекты светофильтров
Рисунок № 4
Общие сведения
Дата публикации - 26.01.2023
Срок свидетельства - 25.01.2028
Номер записи - 189944
ID в реестре СИ - 1405292
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - AVL List GmbH
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 365 дн.
Приказы РСТ, где упоминается данный тип СИ
№122 от 2023.01.25 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Комплекты светофильтров (AVL)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений AVL List GmbH
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
87995-23 25.01.2028 |
Комплекты светофильтров, AVL AVL List GmbH (АВСТРИЯ ) |
ОТ МП |
1 год |
|
89399-23 21.06.2028 |
Приборы для измерений дымности отработавших газов, тип 439 AVL List GmbH (АВСТРИЯ ) |
ОТ МП |
1 год |
|
95752-25 27.06.2030 |
Система измерительная, ИС-ДВС КАМАЗ 005 AVL List GmbH (АВСТРИЯ ) |
ОТ МП |
1 год |
|
96581-25 |
Система измерительная ИС ДВС-003 ЯМЗ, AVL List GmbH (АВСТРИЯ ) |
ОТ МП |
1 год |
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за весь период существования базы (с 2010 года).
Кто поверяет Комплекты светофильтров (AVL)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Комплекты светофильтров (AVL)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист руководства по эксплуатации комплекта методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе «Руководство по эксплуатации. Комплект светофильтров AVL» п. 3
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27 ноября 2018 г. №2517 «Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм»;
Стандарт предприятия AVL List GmbH, Австрия.
ПравообладательAVL List GmbH, Австрия
Адрес: Hans-List-Platz l A-8020 Graz, Austria
Телефон: +43 (316) 787-0
Web-сайт: www.avl.com
E-mail: info@avl.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-33-56;
Факс +7 (495) 437-31-47
Web-сайт: www.vniiofi.ru
E-mail: vniiofi@vniiofi.ru
Правообладатель
AVL List GmbH, АвстрияАдрес: Hans-List-Platz l A-8020 Graz, Austria
Телефон: +43 (316) 787-0
Web-сайт: www.avl.com
E-mail: info@avl.com
Изготовители AVL List GmbH, Австрия
Адрес: Hans-List-Platz l A-8020 Graz, Austria
Телефон: +43 (316) 787-0
Web-сайт: www.avl.com
E-mail: info@avl.com
Принцип действия комплекта светофильтров основан на ослаблении светового потока при прохождении через поглощающий стеклянный светофильтр.
Комплект светофильтров состоит из четырех нейтральных светофильтров с различными спектральными коэффициентами направленного пропускания. Допускается поставка комплекта светофильтров из трех нейтральных светофильтров. Каждый светофильтр представляет собой плоскопараллельную пластину, зафиксированную в пластмассовой оправе. Каждый светофильтр упакован в индивидуальный пластмассовый футляр, цвет и габаритные размеры которого могут отличаться в зависимости от заказа.
На оправе каждого светофильтра нанесены серийный номер в виде цифрового обозначения и номинальное значение светового коэффициента направленного пропускания методом лазерной гравировки.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование комплектов светофильтров не предусмотрено.
Общий вид светофильтров из состава Комплекта светофильтров AVL приведен на рисунке 1. Схема нанесения серийного номера на светофильтры представлена на рисунке 2.
Рисунок 1 - Общий вид светофильтров из состава комплекта светофильтров AVL

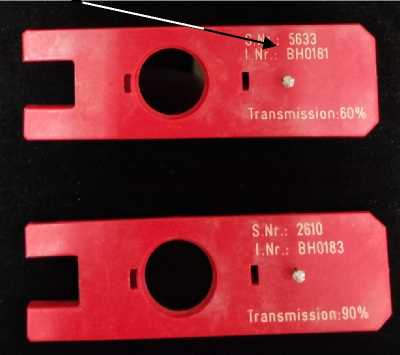

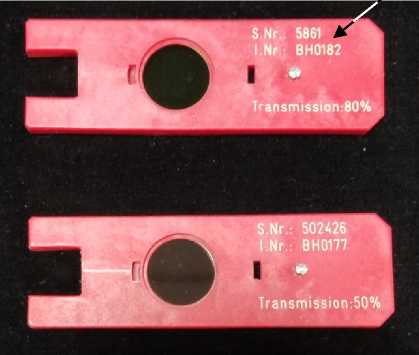

Места нанесения серийного номера
Рисунок 2 - Схема нанесения серийного номера на светофильтры
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Комплект светофильтров*: |
AVL | |
|
- светофильтр «Transmission 90%» |
1 шт. | |
|
- светофильтр «Transmission 80%» |
1 шт. | |
|
- светофильтр «Transmission 60%» |
1 шт. | |
|
- светофильтр «Transmission 50%» |
1 шт. | |
|
Футляр для светофильтра |
4 шт.* | |
|
Руководство по эксплуатации |
1 экз. | |
|
* Допускается поставка комплекта светофильтров |
с меньшим количеством светофильтров | |
|
в соответствии с заказом, не менее 3 шт. | ||
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон длин волн, нм |
от 400 до 780 |
|
Значение спектрального коэффициента направленного пропускания (СКНП) на длине волны 550 нм*, % - светофильтр «Transmission 90%» |
от 85 до 95 |
|
- светофильтр «Transmission 80%» |
от 75 до 85 |
|
- светофильтр «Transmission 60%» |
от 55 до 65 |
|
- светофильтр «Transmission 50%» |
от 45 до 55 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений СКНП, % |
± 0,3 |
|
Значение светового коэффициента направленного пропускания, %
|
от 85 до 95 от 75 до 85 от 55 до 65 от 45 до 55 |
|
Пределы допускаемой абсолютной погрешности измерений светового коэффициента направленного пропускания, % |
± 0,3 |
|
* Действительные значения СКНП светофильтров определяются в процессе поверки комплекта светофильтров в диапазоне длин волн от 400 до 780 нм с шагом 10 нм. Допускается определение СКНП на других длинах волн в пределах рабочего диапазона. | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры светофильтра в оправе (ДхШхВ), мм, не более |
97,5x31,5x7,5 |
|
Масса светофильтра в оправе, г, не более |
17 |
|
Условия эксплуатации:
|
от + 15 до + 25 80 от 94 до 106 |
