Сведения о средстве измерений: 88157-23 Преобразователи измерительные

Номер по Госреестру СИ: 88157-23
88157-23 Преобразователи измерительные
(CZ)

Назначение средства измерений:
Преобразователи измерительные CZ (далее - преобразователи) предназначены для преобразований входных аналоговых сигналов в виде силы и напряжения постоянного тока, сопротивления, сигналов в виде частоты, сигналов в виде электрического сопротивления постоянного тока, сигналов от термоэлектрических преобразователей и термопреобразователей сопротивления в электрические выходные сигналы силы и напряжения постоянного тока.

Внешний вид. Преобразователи измерительные, http://oei-analitika.ru рисунок № 1

Внешний вид.
Преобразователи измерительные
Рисунок № 1

Внешний вид. Преобразователи измерительные, http://oei-analitika.ru рисунок № 2

Внешний вид.
Преобразователи измерительные

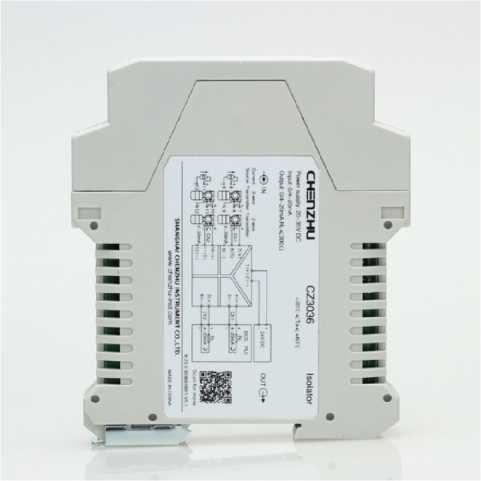

Рисунок № 2

Внешний вид. Преобразователи измерительные, http://oei-analitika.ru рисунок № 3

Внешний вид.
Преобразователи измерительные

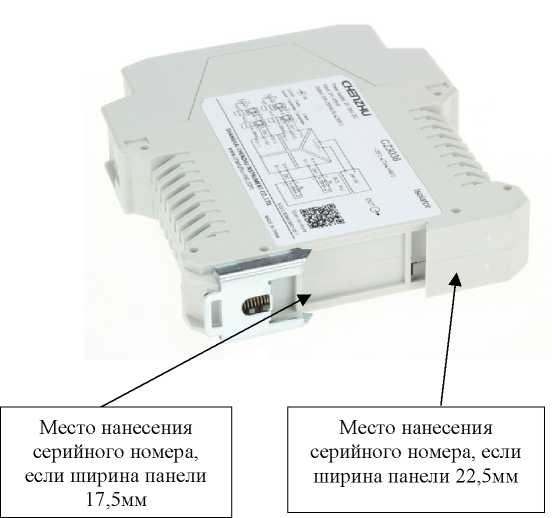

Рисунок № 3

Общие сведения

Дата публикации - 10.02.2023
Срок свидетельства - 06.02.2028
Номер записи - 190162
ID в реестре СИ - 1405675
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

мод. CZ2067, мод. CZ2047, GZ2071, CZ3079, CZ3075, CZ3071, CZ3067, CZ3047, CZ3038, CZ3036, CZ3035, CZ3032, CZ3031, CZ2271, CZ2083.А, CZ2083.A, CZ2077, CZ2071, CZ2067, CZ2047,

Производитель

Изготовитель - SHANGHAI CHENZHU INSTRUMENT CO., LTD.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

MI_6 Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.

Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.

На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.

В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 7339
Выдано извещений - 0
Кол-во периодических поверок - 1140
Кол-во средств измерений - 1771
Кол-во владельцев - 12
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 1443 дн.

Приказы РСТ, где упоминается данный тип СИ

№255 от 2023.02.06 ПРИКАЗ_Об утверждении типов средств измерений (16)

№1408 от 2024.06.10 ПРИКАЗ_Об утверждении типов средств измерений (16)

№2023 от 2024.08.28 ПРИКАЗ_Об утверждении типов средств измерений (16)

№301 от 2025.02.14 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Преобразователи измерительные (CZ)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений SHANGHAI CHENZHU INSTRUMENT CO., LTD.

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
88157-23 06.02.2028	Преобразователи измерительные, CZ SHANGHAI CHENZHU INSTRUMENT CO., LTD. (КИТАЙ )	ОТ МП	4 года
88232-23 16.02.2028	Барьеры искрозащиты , GS SHANGHAI CHENZHU INSTRUMENT CO., LTD. (КИТАЙ )	ОТ МП	2 года
93091-24 02.09.2029	Преобразователи измерительные, GS SHANGHAI CHENZHU INSTRUMENT CO., LTD. (КИТАЙ )	ОТ МП	4 года

SO_7 Кол-во поверок с применением ГСО по типам и годам среди подведомтсвенных Росстандарту организаций

Стоимость 200 руб. или по подписке

Кто поверяет Преобразователи измерительные (CZ)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Для юриков	Для юриков первичные	Для юриков периодические
ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504)	РСТ	CZ3036 CZ3038 CZ3071	616		0	616	616	0	616
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740)		CZ2071 CZ3032 CZ3035 CZ2067 CZ2271 CZ2047 CZ3036	782	59	782	0	782	782	0
ООО "КЭР-АВТОМАТИКА" (RA.RU.314473)		мод. CZ2047 мод. CZ2271 мод. CZ2067 CZ2047 CZ2067 CZ2271 CZ3075	1016		1016	0	1016	1016	0
ООО "НМОП" (RA.RU.311359)		мод. CZ3035	10		10	0	10	10	0
ЗАО НИЦ "ИНКОМСИСТЕМ" (RA.RU.311328)		CZ3032 CZ3031 CZ3038 CZ3036 CZ2083.A	270		270	0	0	0	0
ООО "МЕТРОЛОГИЯ И АВТОМАТИЗАЦИЯ" (RA.RU.311956)		CZ3035	15	5	0	15	15	0	15
ООО "ГАЗПРОМНЕФТЬ-АВТОМАТИЗАЦИЯ" (RA.RU.312789)		CZ3035	4		0	4	4	0	4
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392)	РСТ	CZ2071 GZ2071	64		0	64	64	0	64
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232)	РСТ	CZ2047 CZ2077 CZ2067	132		35	97	132	35	97
ООО НПП "ГКС" (RA.RU.312000)		CZ2083.A CZ2083.А	757	547	757	0	757	757	0
ООО СМЦ "ТЕХНЭС-ПРИБОР" (RA.RU.311890)		CZ3079 CZ3036 CZ3038 CZ3047 CZ3035 CZ2071 CZ2047 CZ2031	232	65	232	0	0	0	0
ООО "РАВНОВЕСИЕ" (RA.RU.312660)		CZ3067 CZ3047 CZ2067 CZ2047	2656	107	2656	0	2656	2656	0
АО "ТРЕСТ СЗМА" (RA.RU.312330)		CZ3067 CZ3047 CZ2271 CZ3035	264		0	264	264	0	264
ООО «МетрЛифтСервис» (RA.RU.314115)		CZ3036 CZ2271	80		0	80	80	0	80
ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406)	РСТ	CZ3032 CZ2083.A	60	2	60	0	60	60	0
ООО "МЕТРОЛОДЖИРУС" (RA.RU.314517)		CZ2083.A CZ3035 CZ2271 CZ3075 CZ2047 CZ3067 CZ2031	106	63	106	0	0	0	0
АО НИЦ "ИНКОМСИСТЕМ" (RA.RU.311328)		CZ3035 CZ3047 CZ3036	223	15	223	0	0	0	0
ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "СИБКОМ ЦИФРОВЫЕ ПРОМЫШЛЕННЫЕ РЕШЕНИЯ"(ООО "СИБКОМ ЦИФРА")		CZ3032	52	52	52	0	0	0	0

Стоимость поверки Преобразователи измерительные (CZ)

Организация, регион	Стоимость, руб	Средняя стоимость
ФБУ НИЦ ПМ-Ростест Москва	2200	2200

Знак утверждения типа

Знак утверждения типа наносится на титульный лист формуляра типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 5 «Подключения» руководства по эксплуатации.

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статистические характеристики преобразования;

ГОСТ 6651-2009 ГСИ. Термометры сопротивления из платины, меди и никеля. Общие технические условия и методы испытаний;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO^-16 до 100 А»;

Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Росстандарта от 26 сентября 2019 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Техническая документация SHANGHAI CHENZHU INSTRUMENT CO., LTD., Китай.

Правообладатель

SHANGHAI CHENZHU INSTRUMENT CO., LTD., Китай

Адрес: Room 702, Building 5, No.518, Xinzhuan Road, Songjiang Hi-tech Park, Caohejing Development Park, Shanghai, P.R.China

Телефон: +86-021-6451 3350

E-mail: chenzhu@chenzhu-inst.com

Web-сайт: https://en.chenzhu-inst.com/

Изготовитель

SHANGHAI CHENZHU INSTRUMENT CO., LTD., Китай
Адрес: Room 702, Building 5, No.518, Xinzhuan Road, Songjiang Hi-tech Park, Caohejing
Development Park, Shanghai, P.R.China Телефон: +86-021-6451 3350
E-mail: chenzhu@chenzhu-inst.com
Web-сайт: https://en.chenzhu-inst.com/

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»
(ООО «ПРОММАШ ТЕСТ Метрология»)
Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, Лит. А, пом. I Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru

Правообладатель

SHANGHAI CHENZHU INSTRUMENT CO., LTD., Китай
Адрес: Room 702, Building 5, No.518, Xinzhuan Road, Songjiang Hi-tech Park, Caohejing Development Park, Shanghai, P.R.China
Телефон: +86-021-6451 3350
E-mail: chenzhu@chenzhu-inst.com
Web-сайт: https://en.chenzhu-inst.com/

Принцип действия преобразователей основан на линейном преобразовании сигналов от термопар, термопреобразователей сопротивления, сигналов частоты, силы и напряжения постоянного тока в выходные сигналы силы и напряжения постоянного тока. Преобразователь реализует функции защиты от помех, преобразования и распределения сигналов.

Конструктивно преобразователи выполнены в виде печатной платы, размещенной в малогабаритном корпусе из термопластических и полимерных материалов. В корпусе закреплены металлические винтовые или пружинные клеммные зажимы для присоединения подводящих проводников и кабелей питания. Преобразователи выпускаются в следующих модификациях: CZ2031, CZ2047, CZ2067, CZ2071, CZ2077, CZ2083, CZ2083.A, CZ2171, CZ2177, CZ2271, CZ2277, CZ3031, CZ3032, CZ3035, CZ3035T, CZ3036, CZ3036T, CZ3038, CZ3047, CZ3047T, CZ3055, CZ3067, CZ3071, CZ3072, CZ3074, CZ3075, CZ3076, CZ3076.R, CZ3077, CZ3078, CZ3079, CZ3079.R, CZ3079.TC, CZ3083, CZ3088, CZ3089, CZ3177, CZ3178, CZ3277, CZ3278, CZ3383, CZ3383.11, CZ3383.12, CZ3383.13, CZ3535, CZ3536, CZ3538, CZ3547, CZ3567, CZ3571, CZ3572, CZ3574, CZ3575, CZ3576, CZ3576.R, CZ3579.TC, CZ3579.R, CZ3579.

Преобразователи устанавливаются на DIN-рейку.

Общий вид преобразователей представлен на рисунках 1-3.

Серийный номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на корпус преобразователей методом лазерной гравировки, что обеспечивает идентификацию каждого экземпляра в течение всего срока эксплуатации.

Конструкцией преобразователей не предусмотрено пломбирование.

Нанесение знака поверки на преобразователи не предусмотрено.

Общий вид преобразователей с указанием места нанесения серийного номера и знака поверки представлен на рисунках 1 и 2.

Место нанесения серийного номера

Внешний вид. Преобразователи измерительные (CZ), http://oei-analitika.ru

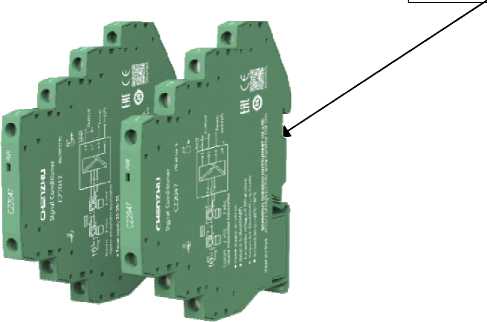

Рисунок 1 - Общий вид преобразователей модификаций CZ2031, CZ2047, CZ2067, CZ2071,

CZ2077, CZ2083, CZ2083.A, CZ2171, CZ2177, CZ2271, CZ2277

Рисунок 2 - Общий вид преобразователей модификаций CZ3031, CZ3032, CZ3035, CZ3035T, CZ3036, CZ3036T, CZ3038, CZ3047, CZ3047T, CZ3055, CZ3067, CZ3071, CZ3072, CZ3074, CZ3075, CZ3076, CZ3076.R, CZ3077, CZ3078, CZ3079, CZ3079.R, CZ3079.TC, CZ3083,

CZ3088, CZ3089, CZ3177, CZ3178, CZ3277, CZ3278, CZ3383, CZ3383.11, CZ3383.12, CZ3383.13, CZ3535, CZ3536, CZ3538, CZ3547, CZ3567, CZ3571, CZ3572, CZ3574, CZ3575, CZ3576, CZ3576.R, CZ3579.TC, CZ3579.R, CZ3579

Программное обеспечение

Программное обеспечение (далее - ПО) преобразователей является встроенным и метрологически значимым. Конструкция преобразователй исключает возможность несанкционированного влияния на ПО и измерительную информацию. Метрологические характеристики преобразователй нормированы с учетом влияния встроенного ПО.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные ПО и приведены в таблице 1.

Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014 «Высокий»

Таблица 1 - Идентификационные данные ПО (только для модификаций: CZ2071, CZ2077, CZ2083, CZ2083.A, CZ2171, CZ2177, CZ2271, CZ2277, CZ3071, CZ3055, CZ3072, CZ3074, CZ3075, CZ3076, CZ3076.R, CZ3077, CZ3078, CZ3079, CZ3079.R, CZ3079.TC, CZ3177, CZ3178, CZ3277, CZ3278, CZ3383, CZ3383.11, CZ3383.12, CZ3383.13, CZ3571, CZ3572, CZ3574, CZ3575, CZ3576, CZ3576.R, CZ3579.TC, CZ3579.R, CZ3579)

Идентификационные данные	Значение
Идентификационное наименование ПО	firmware
Номер версии (идентификационный номер ПО)	не ниже 1.0
Цифровой идентификатор ПО	-

Таблица 6 -

Наименование	Обозначение	Количеств о
Преобразователи измерительные CZ	_-1)	1 шт.
Паспорт
Руководство по эксплуатации	-	1 экз.
1) - обозначение изменяется в зависимости от модификации.

Таблица 2 - Метрологические характеристики

Модификаци и	Назначение	Количество входов и выходов	Диапазоны входного сигнала	Диапазоны выходного сигнала, мА	Пределы допускаемой приведенной к верхнему пределу диапазона выходного сигнала основной погрешности преобразований, %	Пределы допускаемой приведенной к верхнему пределу диапазона выходного сигнала дополнительной погрешности преобразований от изменения температуры окружающей среды в диапазоне рабочих температур на каждый 1 °C, %
1	2	3	4	5	6	7
CZ2031	Преобразование с развязкой выходного сигнала	1 вход 1 выход	от 4 до 20 мА	от 4 до 20 мА	±0,4	±0,01
CZ2047	Преобразование с развязкой выходного сигнала	1 вход 1 выход	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005
CZ2067	Преобразование с развязкой выходного сигнала	1 вход 1 выход	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 10 В от 2 до 10 В	±0,1	±0,005

1	2	3	4	5	6	7
CZ2083	Преобразование с развязкой выходного сигнала	1 вход 1 выход	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В от -10 до 10 В	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В от -10 до 10 В	±0,1	±0,01
CZ2083.A	Преобразование с развязкой выходного сигнала	1 вход 1 выход	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
CZ3031	Преобразование с развязкой выходного сигнала	1 вход 1 выход	4 до 20 мА	4 до 20 мА	±0,4	±0,01
CZ3032	Преобразование с развязкой выходного сигнала	2 входа 2 выхода	4 до 20 мА	4 до 20 мА	±0,4	±0,01

1	2	3	4	5	6	7
CZ3035	Преобразование с развязкой выходного сигнала	1 вход 2 выхода	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005
CZ3035T	Преобразование с развязкой выходного сигнала	1 вход 2 выхода	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА	±0,1	±0,005
CZ3036	Преобразование с развязкой выходного сигнала	2 входа 2 выхода	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005
CZ3036T	Преобразование с развязкой выходного сигнала	2 входа 2 выхода	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА	±0,1	±0,005
CZ3038	Преобразование с развязкой выходного сигнала	2 входа 2 выхода	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005

1	2	3	4	5	6	7
CZ3047	Преобразование с развязкой выходного сигнала	1 вход 1 выход	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005
CZ3047T	Преобразование с развязкой выходного сигнала	1 вход 1 выход	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА	±0,1	±0,005
CZ3067	Преобразование с развязкой выходного сигнала	1 вход 1 выход	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005
CZ3083	Преобразование с развязкой выходного сигнала	1 вход 1 выход	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005

1	2	3	4	5	6	7
CZ3088	Преобразование с развязкой выходного сигнала	2 входа 2 выхода	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005
CZ3089	Преобразование с развязкой выходного сигнала	1 вход 2 выхода	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005
CZ3383	Преобразование с развязкой выходного сигнала	1 вход 4 выхода	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01

Продолжение таблицы 2

1	2	3	4	5	6	7
CZ3383.il	Преобразование с развязкой выходного сигнала	1 вход 1 выход	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
CZ3383.12	Преобразование с развязкой выходного сигнала	1 вход 2 выхода	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
CZ3383.13	Преобразование с развязкой выходного сигнала	1 вход 3 выхода	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
CZ3535	Преобразование с развязкой выходного сигнала	1 вход 2 выхода	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005

1	2	3	4	5	6	7
CZ3536	Преобразование с развязкой выходного сигнала	2 входа 2 выхода	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005
CZ3538	Преобразование с развязкой выходного сигнала	2 входа 2 выхода	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005
CZ3547	Преобразование с развязкой выходного сигнала	1 вход 1 выход	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005
CZ3567	Преобразование с развязкой выходного сигнала	1 вход 1 выход	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005

1	2	3	4 5 6			7
CZ2071	Преобразование сигналов от термопреобразователей сопротивления	1 вход 1 выход	См. таблицу 4	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,2	±0,01
CZ2171	Преобразование сигналов напряжения и сигналов от термопар	1 вход 1 выход	См. таблицу 3 от -100 до +100 мВ	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,2	±0,01
CZ2271	Преобразование сигналов напряжения, сигналов от термопар и термопреобразователей сопротивоения	1 вход 1 выход	См. таблицу 3 См. таблицу 4 от -100 до +100 мВ	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,2	±0,01
CZ2077	Преобразование сигналов от термопреобразователей сопротивления	1 вход 1 выход	См. таблицу 4	от 4 до 20 мА	±0,2	±0,01

1	2	3	4	5	6	7
CZ2177	Преобразование сигналов напряжения и сигналов от термопар	1 вход 1 выход	См. таблицу 3 от -100 до +100 мВ	от 4 до 20 мА	±0,2	±0,01
CZ2277	Преобразование сигналов напряжения, сигналов от термопар и термопреобразователей сопротивоения	1 вход 1 выход	См. таблицу 3 См. таблицу 4 от -100 до +100 мВ	от 4 до 20 мА	±0,2	±0,01
CZ3071	Преобразование сигналов от термопреобразователей сопротивления	1 вход 1 выход	См. таблицу 4	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
CZ3072	Преобразование сигналов напряжения и сигналов от термопар	1 вход 1 выход	См. таблицу 3 от -100 до +100 мВ	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01

1	2	3	4	5	6	7
CZ3074	Преобразование сигналов напряжения и сигналов от термопар	1 вход 2 выхода	См. таблицу 3 от -100 до +100 мВ	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
CZ3075	Преобразование сигналов сопротивления	1 вход 1 выхода	от 0 до 10 кОм	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
CZ3076	Преобразование сигналов от термопреобразователей сопротивления	1 вход 2 выхода	См. таблицу 4	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
CZ3076.R	Преобразование сигналов сопротивления	1 вход 2 выхода	от 0 до 10 кОм	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01

1	2	3	4	5	6	7
CZ3077	Преобразование сигналов от термопреобразователей сопротивления	1 вход 1 выхода	См. таблицу 4	от 4 до 20 мА	±0,1	±0,01
CZ3078	Преобразование сигналов от термопреобразователей сопротивления	2 входа 2 выхода	См. таблицу 4	от 4 до 20 мА	±0,1	±0,01
CZ3079	Преобразование сигналов от термопреобразователей сопротивления	2 входа 2 выхода	См. таблицу 4	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
CZ3079.R	Преобразование сигналов сопротивления	2 входа 2 выхода	от 0 до 10 кОм	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01

1	2	3	4	5	6	7
CZ3079.TC	Преобразование сигналов напряжения и сигналов от термопар	2 входа 2 выхода	См. таблицу 3 от -100 до +100 мВ	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
CZ3177	Преобразование сигналов напряжения и сигналов от термопар	1 вход 1 выход	См. таблицу 3 от -100 до +100 мВ	от 4 до 20 мА	±0,1	±0,01
CZ3178	Преобразование сигналов напряжения и сигналов от термопар	2 входа 2 выхода	См. таблицу 3 от -100 до +100 мВ	от 4 до 20 мА	±0,1	±0,01
CZ3277	Преобразование сигналов напряжения, сигналов от термопар и термопреобразователей сопротивоения	1 вход 1 выход	См. таблицу 3 См. таблицу 4 от -100 до +100 мВ	от 4 до 20 мА	±0,1	±0,01
CZ3278	Преобразование сигналов напряжения, сигналов от термопар и термопреобразователей сопротивоения	2 входа 2 выхода	См. таблицу 3 См. таблицу 4 от -100 до +100 мВ	от 4 до 20 мА	±0,1	±0,01

1	2	3	4	5	6	7
CZ3571	Преобразование сигналов от термопреобразователей сопротивления	1 вход 1 выход	См. таблицу 4	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
CZ3572	Преобразование сигналов напряжения и сигналов от термопар	1 вход 1 выход	См. таблицу 3 от -100 до +100 мВ	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
CZ3574	Преобразование сигналов напряжения и сигналов от термопар	1 вход 2 выхода	См. таблицу 3 от -100 до +100 мВ	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
CZ3575	Преобразование сигналов сопротивления	1 вход 1 выход	от 0 до 10 кОм	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01

1	2	3	4	5	6	7
CZ3576	Преобразование сигналов от термопреобразователей сопротивления	1 вход 2 выхода	См. таблицу 4	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
CZ3576.R	Преобразование сигналов сопротивления	1 вход 2 выхода	от 0 до 10 кОм	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
CZ3579.TC	Преобразование сигналов напряжения и сигналов от термопар	2 входа 2 выхода	См. таблицу 3 от -100 до +100 мВ	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
CZ3579.R	Преобразование сигналов сопротивления	2 входа 2 выхода	от 0 до 10 кОм	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01

Продолжение таблицы 2

1	2	3	4	5	6	7
CZ3579	Преобразование сигналов от термопреобразователей сопротивления	2 входа 2 выхода	См. таблицу 4	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
CZ3055	Преобразование сигналов частоты	1 вход 2 выхода	От 0,1 Гц до 100 кГц	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
1) Для термопреобразователей сопротивления максимально допустимое сопротивление провода 50 Ом (при трех проводной схеме подключения) 2) При подключении термоэлектрических преобразователей в погрешность преобразований не включена погрешность, вызванная температурой холодного спая. На каждые 100 Ом увеличения длины компенсационного провода погрешность холодного спая увеличивается на 0,2°С; 3) При подключении термоэлектрического преобразователя типа В диапазон температуры должен быть больше +680 °C для обеспечения нормированных характеристик. 4) При подключении термоэлектрического преобразователя типа S, точность преобразований температуры составляет ±0,6% при измерении температуры ниже 10 °C. 5) Сигнал в виде напряжения постоянного тока (мВ) необходимо настроить, поэтому, когда входной сигнал представляет собой сигнал термоэлектрический преобразователь или напряжение постоянного тока, вход по умолчанию - термоэлектрический преобразователь.

Таблица 3 - Характеристики преобразователей термоэлектрических

Тип преобразователя термоэлектрического в соответствии с ГОСТ Р 8.585-2001	Диапазон измерений температуры, °С
T	от -200 до + 400
E	от -200 до + 900
J	от -200 до + 1200
K	от -200 до + 1372
N	от -200 до + 1300
R	от -40 до + 1768
S	от -40 до + 1768
B	от +320 до + 1820

Таблица 4 - Характеристики термопреобразователей сопротивления

Тип термопреобразователя сопротивления в соответствии с ГОСТ 6651-2009	Диапазон измерений температуры, °С
Pt100	от -200 до +850
Pt1000	от -200 до +300
50M	от -50 до +150
100M	от -50 до +150

Таблица 5 - Основные технические характеристики

Наименование характеристики	Значение
1	2
Напряжение питания постоянного тока, В - для модификаций CZ2031, CZ3031, CZ3032 - для модификаций CZ2077, CZ2177, CZ2277 - для модификаций CZ3077, CZ3078, CZ3177, CZ3178, CZ3277, CZ3278 - для модификаций CZ2047, CZ2067, CZ2071, CZ2083, CZ2083.A, CZ2171, CZ2271, CZ3035, CZ3035T, CZ3036, CZ3036T, CZ3038, CZ3047, CZ3047T, CZ3055, CZ3067, CZ3071, CZ3072, CZ3074, CZ3075, CZ3076, CZ3076.R, CZ3079, CZ3079.R, CZ3079.TC, CZ3083, CZ3088, CZ3089, CZ3383, CZ3383.11, CZ3383.12, CZ3383.13, CZ3535, CZ3536, CZ3538, CZ3547, CZ3567, CZ3571, CZ3572, CZ3574, CZ3575, CZ3576, CZ3576.R, CZ3579.TC, CZ3579.R, CZ3579	от 20 до 30 от 9 до 30 от 12 до 30 от 20 до 35
Потребляемая мощность, Вт, не более:	2
Габаритные размеры (ширина^хвысота^хглубина), мм, не более: - для модификаций CZ3031, CZ3032, CZ3035, CZ3035T, CZ3036, CZ3036T, CZ3038, CZ3047, CZ3047T, CZ3055, CZ3067, CZ3071, CZ3072, CZ3074, CZ3075, CZ3076, CZ3076.R, CZ3077, CZ3078, CZ3079, CZ3079.R, CZ3079.TC, CZ3083, CZ3088, CZ3089, CZ3177, CZ3178, CZ3277, CZ3278, CZ3383, CZ3383.11, CZ3383.12, CZ3383.13, CZ3535, CZ3536, CZ3538, CZ3547, CZ3567, CZ3571, CZ3572, CZ3574, CZ3575, CZ3576, CZ3576.R, CZ3579.TC, CZ3579.R, CZ3579 - для модификаций CZ2031, CZ2047, CZ2067, CZ2071, CZ2077, CZ2083, CZ2083.A, CZ2171, CZ2177, CZ2271, CZ2277	114,5^Х99,0^Х22,5 92,4x97,7x7,6
Масса, кг, не более	0,15

Продолжение таблицы 5

1	2
Нормальные условия измерений: - температура окружающей среды, °C - относительная влажность, %	от +10 до +30 от 10 до 90
Рабочие условия измерений: - температура окружающей среды, °C	от -20 до +60
Средняя наработка на отказ, ч	176000
Средний срок службы, лет	20

Техническая поддержка
