Принцип действия КИМ основан на считывании с измерительных шкал при помощи дифракционных оптических энкодеров значений измеряемой длины, соответствующей интервалу перемещений датчиков по осям X, Y, Z.

Конструктивно КИМ являются машинами портального типа с неподвижным порталом и подвижным измерительным столом.

КИМ состоят из станины с установленным блоком контроллеров, гранитного измерительного стола с направляющими для перемещения измерительных кареток, портала, двух измерительных пинолей, встроенных измерительных шкал, персонального компьютера. Перемещение КИМ по осям осуществляется на механических подшипниках с использованием пульта управления.

Станина машин имеет регулируемые опоры для установки по уровню.

КИМ оснащены оптическим бесконтактным датчиком WZ или TO. Оптический датчик WZ имеет переменное увеличение (0,6* - 6,8*, 0,9* - 4,3*), оптический датчик TO имеет постоянное увеличение (1х, 5х, 10х), встраиваются в пиноль.

В комплект поставки входит калибровочная сфера для контактных и бесконтактных датчиков.

Дополнительно в комплект КИМ могут входить датчики различных типов:

контактные датчики со сферическими наконечниками SP25M сканирующий, TP200 не сканирующий, SP80 с возможностью использования длинных и звездообразных щупов, SP600 с низким усилием в точке касания; контактные оптоволоконные 2D датчик WFP 2D, 3D датчик WFP 3D, работающие в паре с оптическими датчиками WZ или TO, отслеживающими положение измерительной сферы; бесконтактный лазерный датчик WLP; бесконтактный датчик с хроматическим лазером CFP; оптический бесконтактный датчик со встроенным хроматическим лазером CFZ для 3D измерений, в том числе зеркальных поверхностей, с возможностью наблюдения пятна лазера через оптику; бесконтактный линейный лазерный датчик, LLP; бесконтактный линейный датчик с хроматическим лазером CFL, а также поворотно-наклонная головка для установки датчиков, система температурной компенсации, пневматические опоры для компенсации внешних вибраций, поворотный стол и поворотная (либо поворотно-наклонная) ось для установки деталей, парковочная станция для смены датчиков.

При проведении измерений определяются координаты отдельных или множества точек на измеряемой поверхности в пределах диапазона измерений КИМ. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.

КИМ изготавливаются одной модификации - ScopeCheck FB DZ в 12 типоразмерах, отличающихся между собой диапазонами и погрешностями измерений, а также габаритными размерами и массой.

Обозначение типоразмера КИМ осуществляется следующим образом: X2(X1) *Y xZ, где: X2 - верхний предел диапазона измерений по оси X (измерение двумя пинолями);

X1 - верхний предел диапазона измерений по оси X (измерение одной пинолью);

Y - верхний предел диапазона измерений по оси Y;

Z - верхний предел диапазона измерений по оси Z. Значения диапазонов измерений приведены в таблице 2.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наноситься типографским способом на металлизированную наклейку, расположенную боковой поверхности гранитного измерительного стола.

Нанесение знака поверки на средство измерений не предусмотрено.

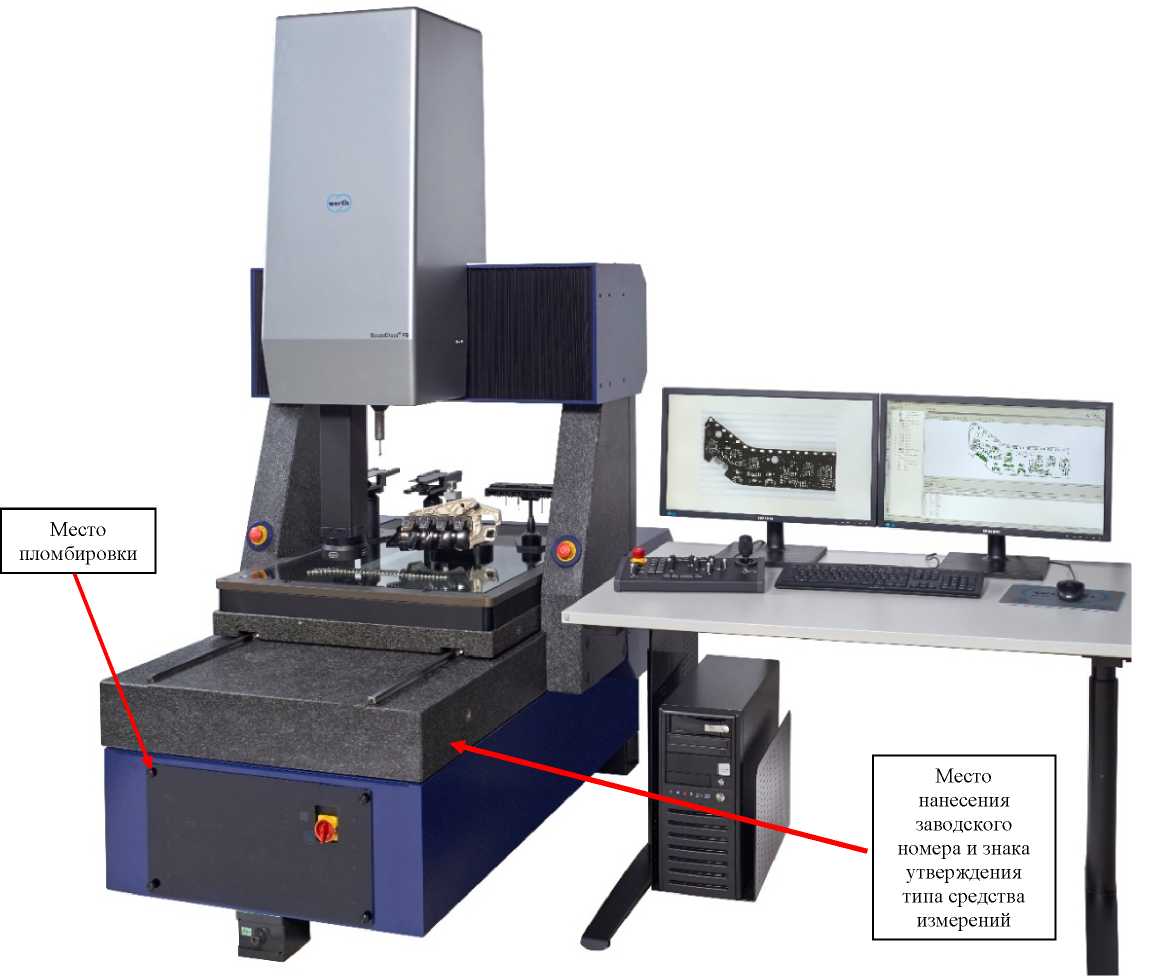

Общий вид машин координатно-измерительных и схема пломбировки приведены на

рисунке 1.

Рисунок 1 - Общий вид машин координатно-измерительных

Пломбировка КИМ осуществляется саморазрушающейся, при попытке вскрытия, наклейкой, наносимой на крышку блока контроллеров.

Таблица 4 -

Таблица 2 - Метрологические характеристики

¹⁾ оптические бесконтактные датчики WZ (при максимальном увеличении), TO; бесконтактный лазерный датчик WLP; бесконтактный датчик с хроматическим лазером CFP; оптический бесконтактный датчик со встроенным хроматическим лазером CFZ; бесконтактный линейный лазерный датчик, LLP; бесконтактный линейный датчик с хроматическим лазером CFL.

²⁾ Контактные датчики со сферическими наконечниками SP25M, TP200, SP80, SP600; контактный оптоволоконный 2D датчик WFP 2D; контактный оптоволоконный 3D датчик WFP 3D.

Где L - здесь и далее по тексту измеряемая длина в миллиметрах.

Таблица 3 - Основные технические характеристики
