Сведения о средстве измерений: 88684-23 Резервуары стальные горизонтальные цилиндрические

Номер по Госреестру СИ: 88684-23
88684-23 Резервуары стальные горизонтальные цилиндрические
(РГС-20)

Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГС-20 (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Внешний вид. Резервуары стальные горизонтальные цилиндрические, http://oei-analitika.ru рисунок № 1

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1

Внешний вид. Резервуары стальные горизонтальные цилиндрические, http://oei-analitika.ru рисунок № 2

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 2

Внешний вид. Резервуары стальные горизонтальные цилиндрические, http://oei-analitika.ru рисунок № 3

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 3

Общие сведения

Дата публикации - 03.04.2023
Срок свидетельства -
Номер записи - 190698
ID в реестре СИ - 1407675
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова")
Страна - РОССИЯ
Населенный пункт - Кемеровская обл., г. Новокузнецк
Уведомление о начале осуществления предпринимательской деятельности - Да

MV_17 ИС и элементы ИС (эталоны организаций по областям измерений)

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:

Государственные первичные эталоны (ГЭТ);
Эталоны единиц величин, закрепленные за метрологическими службами;
Средства измерений, официально используемые в качестве эталонов.

Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.

Визуальное представление данных реализовано в виде:

Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
Экспорта данных в различных форматах;
Отображения географической информации с использованием Яндекс.Карт (при необходимости);
Адаптивной верстки для корректного отображения на разных устройствах.

Отчет входит в специализированный аналитический раздел информационной системы и позволяет:

Оценивать динамику использования эталонов по годам;
Сравнивать организации по активности применения эталонной базы;
Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.

Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№703 от 2023.04.03 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Резервуары стальные горизонтальные цилиндрические (РГС-20)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова")

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
79420-20	Резервуар стальной вертикальный цилиндрический с понтоном, РВСП-20000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
79622-20	Резервуары стальные вертикальные цилиндрические, РВС-1000, РВС-5000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
79621-20	Резервуары стальные горизонтальные цилиндрические, РГС-75 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
79620-20	Резервуары стальные горизонтальные цилиндрические, РГС-50 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
79615-20	Резервуары стальные горизонтальные цилиндрические, РГС-25 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
79614-20	Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-10000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
80684-20	Резервуары стальные горизонтальные цилиндрические, РГС-20 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
80831-20	Резервуар стальной вертикальный цилиндрический с понтоном, РВСП-10000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
80872-20	Резервуары стальные вертикальные цилиндрические теплоизолированные, РВС-10000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
80863-20	Резервуары горизонтальные стальные цилиндрические, РГС-8 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
81162-21	Резервуары стальные вертикальные цилиндрические, РВС-2000, РВС-3000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
81478-21	Резервуары стальные вертикальные цилиндрические теплоизолированные, РВС-2000, РВС-5000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
81495-21	Резервуары стальные вертикальные цилиндрические, РВСП-10000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
81601-21	Резервуар стальной вертикальный цилиндрический, РВС-1000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
81600-21	Резервуар стальной вертикальный цилиндрический, РВС-10000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
81778-21	Резервуары стальные вертикальные цилиндрические теплоизолированные с понтоном, РВСП-20000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
81777-21	Резервуары стальные вертикальные цилиндрические теплоизолированные с понтоном, РВСП-20000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
82081-21	Резервуар стальной вертикальный цилиндрический, РВСПК-50000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
82185-21	Резервуар стальной вертикальный цилиндрический, РВС-5000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
83770-21	Резервуары стальные вертикальные цилиндрические теплоизолированные, РВС-700 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
83920-21	Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-10000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
83965-21	Резервуары вертикальные стальные цилиндрические теплоизолированные, РВСт-30000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
84925-22	Резервуар стальной горизонтальный цилиндрический, РГС-40 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
85770-22	Резервуары вертикальные стальные, РВС-2000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
86038-22	Резервуар стальной вертикальный цилиндрический, РВС-20000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
86123-22	Резервуары стальные горизонтальные цилиндрические, РГС-80 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
86354-22	Резервуар стальной вертикальный цилиндрический, РВС-20000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
86735-22	Резервуар стальной горизонтальный цилиндрический, РГС-25 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
86739-22	Резервуары стальные горизонтальные цилиндрические, РГС-75 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
87542-22	Резервуары горизонтальные стальные цилиндрические, РГС Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
87488-22	Резервуар вертикальный стальной цилиндрический, РВСП-20000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
87781-22	Резервуар вертикальный стальной цилиндрический, РВС-1000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
87791-22	Резервуары стальные вертикальные цилиндрические, РВСП-10000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
88301-23	Резервуар стальной вертикальный цилиндрический теплоизолированный, РВСт-3000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
88684-23	Резервуары стальные горизонтальные цилиндрические, РГС-20 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
88863-23	Резервуар стальной вертикальный цилиндрический, РВС-2000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
88890-23	Резервуар стальной вертикальный цилиндрический, РВСПК-50000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
88903-23	Резервуар стальной вертикальный цилиндрический, РВСП-20000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
89057-23	Резервуар стальной вертикальный цилиндрический, РВСП-20000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
89332-23	Резервуары стальные вертикальные цилиндрические, РВС-5000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
89333-23	Резервуар стальной вертикальный цилиндрический, РВСП-20000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
89339-23	Резервуары стальные вертикальные цилиндрические, РВС-2000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
89721-23	Резервуар стальной горизонтальный цилиндрический, РГС-5 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
90159-23	Резервуары стальные горизонтальные цилиндрические, ЕП-40-2400-600-А-СО-У1 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
90160-23	Резервуар стальной горизонтальный цилиндрический, ЕП-40-2400-2-А-СО-У1 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
90179-23	Резервуар стальной вертикальный цилиндрический, РВСП-20000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
90180-23	Резервуар стальной вертикальный цилиндрический, РВСП-30000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
91225-24	Резервуары стальные вертикальные цилиндрические, РВС-5000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
91636-24	Резервуары стальные вертикальные цилиндрические, РВСП-20000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
93746-24	Резервуары стальные вертикальные цилиндрические, РВС-2000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
93792-24	Резервуары стальные вертикальные цилиндрические, РВС-1000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
93813-24	Резервуары стальные вертикальные цилиндрические с защитной стенкой, РВСзс Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
93828-24	Резервуары стальные вертикальные цилиндрические с защитной стенкой, РВСзс Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
94081-24	Резервуар стальной вертикальный цилиндрический, РВСП-20000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
94488-25	Резервуар стальной вертикальный цилиндрический, РВСП-10000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
94625-25	Резервуар стальной вертикальный цилиндрический, РВСП-20000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
94841-25	Резервуар стальной вертикальный цилиндрический, РВСП-20000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет

SO_7 Кол-во поверок с применением ГСО по типам и годам среди подведомтсвенных Росстандарту организаций

Стоимость 200 руб. или по подписке

Кто поверяет Резервуары стальные горизонтальные цилиндрические (РГС-20)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2026 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические

Стоимость поверки Резервуары стальные горизонтальные цилиндрические (РГС-20)

Организация, регион	Стоимость, руб	Средняя стоимость

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Новокузнецкий завод резервуарных металлоконструкций имени Н.Е.Крюкова» (АО «НЗРМК им. Н.Е.Крюкова»)

ИНН 4221002780

Адрес: 654033, Кемеровская область - Кузбасс, г. Новокузнецк, ул. Некрасова

(Кузнецкий р-н), д. 28

Телефон/ факс: +7 (3843) 35-66-99/ (3843) 35-66-82

Web-сайт: www.nzrmk.ru

E-mail: mrk@nzrmk.ru

Изготовитель

Акционерное общество «Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова» (АО «НЗРМК им. Н.Е. Крюкова»)
ИНН 4221002780
Адрес: 654033, Кемеровская область - Кузбасс, г. Новокузнецк, ул. Некрасова
(Кузнецкий р-н), д. 28
Телефон/ факс: +7 (3843) 35-66-99/ (3843) 35-66-82
Web-сайт: www.nzrmk.ru
E-mail: mrk@nzrmk.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)
Адрес: 420132, г. Казань, ул. Адоратского, д. 39Б, оф. 51
Телефон: +7 9372834420
Факс +7 (843) 515-00-21
E-mail: trifonovua@mail.ru

Правообладатель

Акционерное общество «Новокузнецкий завод резервуарных металлоконструкций имени Н.Е.Крюкова» (АО «НЗРМК им. Н.Е.Крюкова»)
ИНН 4221002780
Адрес: 654033, Кемеровская область - Кузбасс, г. Новокузнецк, ул. Некрасова
(Кузнецкий р-н), д. 28
Телефон/ факс: +7 (3843) 35-66-99/ (3843) 35-66-82
Web-сайт: www.nzrmk.ru
E-mail: mrk@nzrmk.ru

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 20 м³.

Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

По наружной поверхности резервуары теплоизолированы слоем минеральной ваты и покрыты оцинкованным листом. Резервуары оборудованы смотровой площадкой с лестницей и ограждениями.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены ударным способом на маркировочную табличку резервуара (рисунок 1).

Резервуары РГС-20 с заводскими номерами 7258, 7259, расположены на территории НПС «Вагай» по адресу: Тюменская область, Вагайский район, п. Заречный.

Общий вид резервуаров РГС-20 представлен на рисунках 2, 3.

Нанесение знака поверки на средство измерений не предусмотрено.

Внешний вид. Резервуары стальные горизонтальные цилиндрические (РГС-20), http://oei-analitika.ru

.зервуара), мла >>.• НОМИНАЛЬНОЕ МВДЕНИЕПВДОГН ПРОБНОЕ ДАВЛЕНИеыИИМЫ .. (РЕЗЕРВУАРА); МПа .

ПРОБНОЕ ДАвЛЕНИ^Ц|фН$ ДОПУСТИМАЯ IMHH./wir. mw > "МПЁРАТУРА СТЕНКИ. ’С ''/.■у.

расмеьйе Давление.-, jg.

НОМИНАЛ!.. у ум. г . .;._ле,-

^резервуара), мПа .

_ Номинальное

ПРОБНОЕ ДАВЛЕнЯ^^ВАТЭД

ДОПУСТИМАЯ МИН.^г9Жу^ЧАЯ_: ■"

ТЕМПЕРЙ^А СТЕНКИ. т; ; , . jy

■ —ИЧНОС’Ь.баи. /■«: ’■ ,<ЙАСС ■ ■•■-< fegy---,

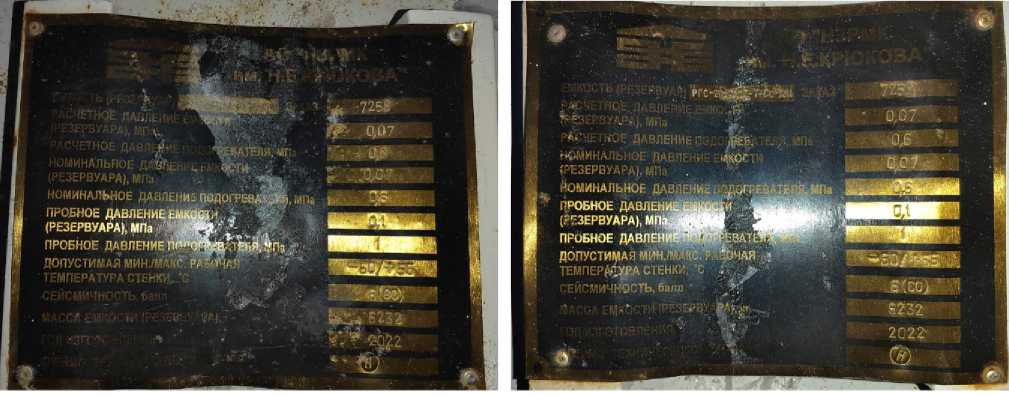

Рисунок 1 - Маркировочные таблички резервуаров

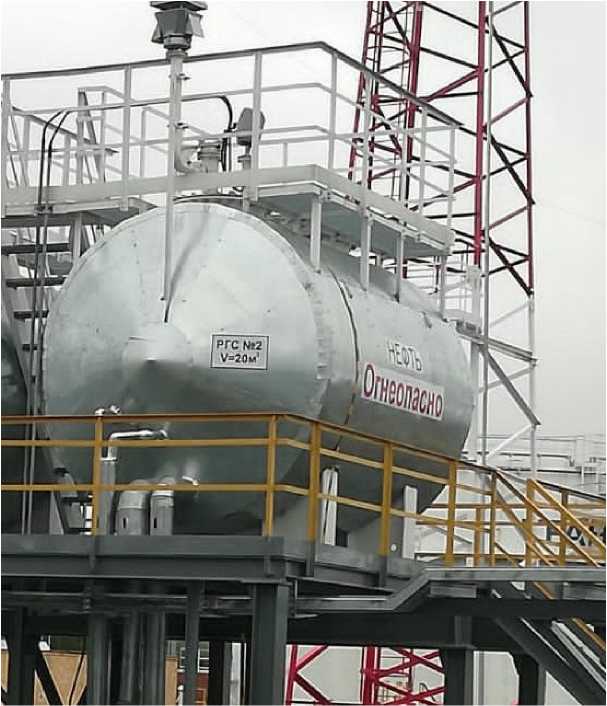

Рисунок 2 - Общий вид резервуара РГС-20 зав.№ 7258

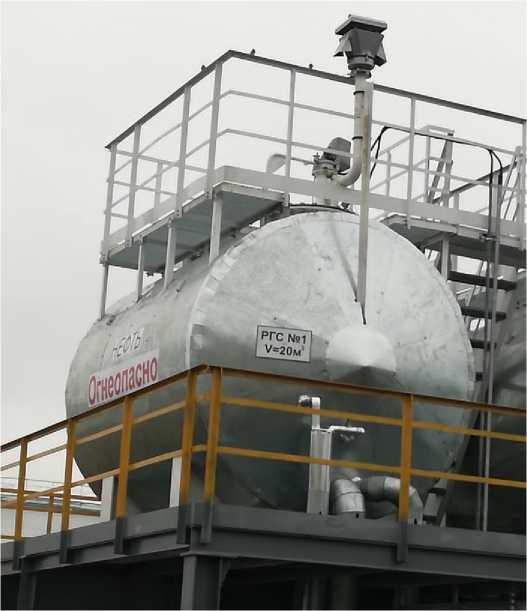

Рисунок 3 - Общий вид резервуара РГС-20 зав.№ 7259

Пломбирование резервуаров РГС-20 не предусмотрено.

Таблица 3 -

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-20	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	20
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации:
Температура окружающего воздуха, ^оС	от -50 до +50
Атмосферное давление, кПа	от 84,0 до 106,7
Средний срок службы, лет, не менее	30
