Номер по Госреестру СИ: 89043-23
89043-23 Аппаратура геодезическая спутниковая многочастотная
(RGK SR1)
Назначение средства измерений:
Аппаратура геодезическая спутниковая многочастотная RGK SR1 (далее - аппаратура) предназначена для измерений приращений координат и геодезических определений относительного и абсолютного местоположения объектов.
Внешний вид.
Аппаратура геодезическая спутниковая многочастотная
Рисунок № 1
Внешний вид.
Аппаратура геодезическая спутниковая многочастотная
Рисунок № 2
Внешний вид.
Аппаратура геодезическая спутниковая многочастотная
Рисунок № 3
Внешний вид.
Аппаратура геодезическая спутниковая многочастотная
Рисунок № 4
Внешний вид.
Аппаратура геодезическая спутниковая многочастотная
Рисунок № 5
Внешний вид.
Аппаратура геодезическая спутниковая многочастотная
Рисунок № 6
Внешний вид.
Аппаратура геодезическая спутниковая многочастотная
Рисунок № 7
Общие сведения
Дата публикации - 18.05.2023
Срок свидетельства - 17.05.2028
Номер записи - 191043
ID в реестре СИ - 1408690
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
RGK SR1,
Производитель
Изготовитель - SingularXYZ Intelligent Technology Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 274
Выдано извещений - 0
Кол-во периодических поверок - 37
Кол-во средств измерений - 235
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1034 от 2023.05.17 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Аппаратура геодезическая спутниковая многочастотная (RGK SR1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений SingularXYZ Intelligent Technology Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
89043-23 17.05.2028 |
Аппаратура геодезическая спутниковая многочастотная, RGK SR1 SingularXYZ Intelligent Technology Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
96763-25 28.10.2030 |
Аппаратура геодезическая спутниковая, RGK SR2 SingularXYZ Intelligent Technology Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
Кто поверяет Аппаратура геодезическая спутниковая многочастотная (RGK SR1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 11 | 2 | 9 | 2 | 0 | 11 | 9 | 2 | ||
| ООО "ГЕОМАСТЕР" (РОСС RU.0001.310204) | 257 | 104 | 226 | 31 | 0 | 253 | 222 | 31 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА" (РОСС RU.0001.310380) | 4 | 3 | 1 | 3 | 0 | 4 | 1 | 3 | ||
| ООО «ГСИ-СЕРВИС» (RA.RU.313415) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Аппаратура геодезическая спутниковая многочастотная (RGK SR1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Аппаратура имеет встроенное метрологически значимое микропрограммное обеспечение (далее - МПО), обеспечивающее взаимодействие составных частей аппаратуры, запись, хранение и передачу результатов измерений.
Для управления аппаратурой используется программное обеспечение (далее - ПО) SingularSurv или SingularPad, которое устанавливается на устройства под управлением операционной системы Android, осуществляющее взаимодействие узлов аппаратуры, обработку измерительной информации, отображение результатов измерений и их экспорт по интерфейсным каналам.
Средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
МПО |
SingularSurv |
SingularPad |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0.7 |
2.8.2 |
1.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
2DEE26D4 |
E4477176 |
00CEC126 |
|
Алгоритм вычисления идентификатора ПО |
CRC32 |
CRC32 |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на нижнюю панель смарт-антенны в виде наклейки и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 5 документа «Аппаратура геодезическая спутниковая многочастотная RGK SR1. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»;
Стандарт предприятия изготовителя SingularXYZ Intelligent Technology Ltd., Китай.
ПравообладательSingularXYZ Intelligent Technology Ltd., КНР
Адрес: Floor 2, Building A, No. 599 Gaojing Road, 201702 Shanghai, China
Тел.: + 86 21 60835489
Факс: + 86 21 60835497
E-mail: singularxyz@singularxyz.com
Изготовитель
SingularXYZ Intelligent Technology Ltd., КНР
Адрес: Floor 2, Building A, No. 599 Gaojing Road, 201702 Shanghai, China
Тел.: + 86 21 60835489
Факс: + 86 21 60835497
E-mail: singularxyz@singularxyz.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская обл., г. Солнечногорск, р.п. Менделеево, промзона ФГУП ВНИИФТРИ
Телефон (факс): (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Правообладатель
SingularXYZ Intelligent Technology Ltd., КНРАдрес: Floor 2, Building A, No. 599 Gaojing Road, 201702 Shanghai, China
Тел.: + 86 21 60835489
Факс: + 86 21 60835497
E-mail: singularxyz@singularxyz.com
Принцип действия аппаратуры основан на измерении параметров навигационных сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС в частотных диапазонах L1OF, L2OF, L1OC, L2OC, L3OC; GPS в частотных диапазонах L1 C/A, L1C, L1P, L2P, L2C, L5; Galileo в частотных диапазонах E1, E5a, E5b, E6, E5 AltBoc, E6c; BeiDou в частотных диапазонах B1I, B2I, B3I, B1C, B2a, B2b; SBAS в частотных диапазонах WAAS, EGNOS, SDCM, BDSBAS, GAGAN; QZSS в частотных диапазонах L1 C/A, L2C, L5, L1C, L1S, L5S, L6; NavIC в частотном диапазоне L5 и их последующей обработке. Принятый широкополосный сигнал преобразуется, фильтруется, оцифровывается и распределяется по 1198 параллельным каналам. Процессор аппаратуры контролирует процесс отслеживания сигнала.
Конструктивно аппаратура состоит из основных частей: смарт-антенны и антенны УКВ. Смарт-антенна представляет собой моноблок из металлического корпуса с пластиковым верхом, в котором объединены спутниковая антенна, спутниковый геодезический приемник, модули беспроводной канала передачи данных Bluetooth®, Wi-Fi, модуль NFC, модуль обработки и хранения информации, модуль управления, индикации и вывода информации.
Смарт-антенна осуществляет непрерывный прием и обработку сигналов со спутников космических навигационных систем. Спутниковые измерения записываются во внутреннюю память аппаратуры или в память полевого контроллера. Управление аппаратурой осуществляется с помощью панели управления, полевого контроллера или через веб-интерфейс внешних устройств. Связь аппаратуры с внешними устройствами осуществляется через порт обмена данными USB/RS232, а также через модули беспроводного канала передачи данных Bluetooth®, Wi-Fi. Электропитание аппаратуры осуществляется от съемных аккумуляторных батарей или от внешнего источника питания постоянного тока.
На лицевой панели корпуса аппаратуры расположены:
- кнопка включения/выключения аппаратуры и кнопка управления режимом работы аппаратуры;
-
- OLED-дисплей, отображающий состояние отслеживания сигналов спутников, статус работы канала передачи данных, статус заряда аккумуляторных батарей, тип и статус работы беспроводного канала передачи данных Bluetooth®, Wi-Fi;
-
- светодиодные индикаторы статуса приема спутниковых сигналов и приема/передачи поправок.
С тыльной стороны корпуса аппаратуры под крышками расположены два батарейных отсека для съемных аккумуляторных батарей.
В нижней части корпуса аппаратуры расположены:
- динамик для звуковых уведомлений о текущем состоянии аппаратуры и режиме её работы;
- слот для установки SIM - карты;
- разъем TNC для подключения УКВ антенны;
- 7-контактный порт питания/обмена данными USB/RS232;
- резьбовое установочное отверстие.
В процессе эксплуатации аппаратура не предусматривает внешних механических или электронных регулировок. Пломбирование крепёжных винтов корпуса аппаратуры не предусмотрено, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

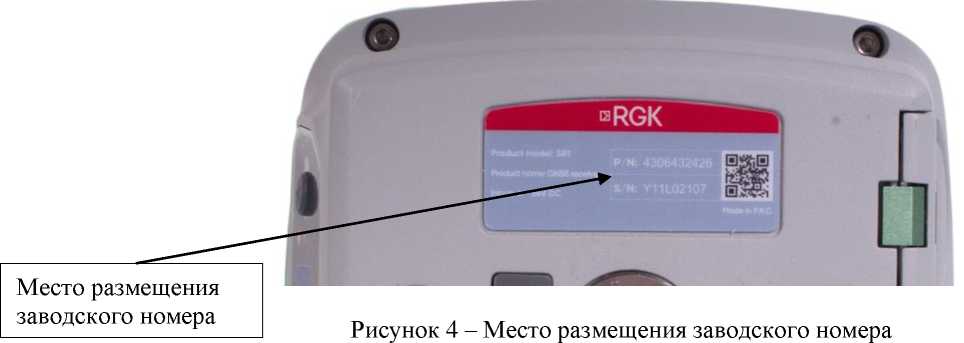

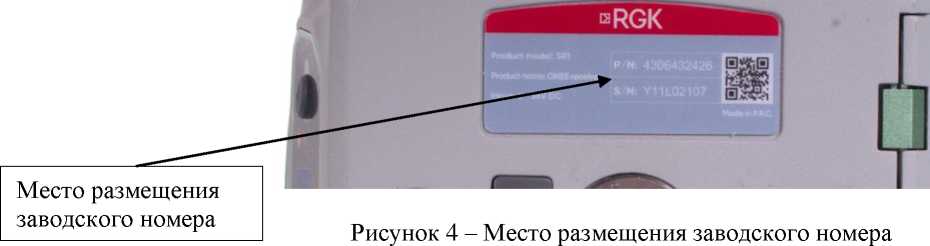

Заводской номер аппаратуры размещается на корпусе смарт-антенны в буквенночисловом формате в виде наклейки типографским способом.
Условия эксплуатации аппаратуры не обеспечивают сохранность знака поверки в течение всего рекомендуемого интервала между поверками при нанесении его на корпус аппаратуры.
Общий вид смарт-антенны приведен на рисунке 1. Внешний вид смарт-антенны со стороны нижней панели с указанием места нанесения знака утверждения типа приведен на рисунке 2. Общий вид антенны УКВ приведен на рисунке 3. Место размещения заводского номера приведено на рисунке 4.

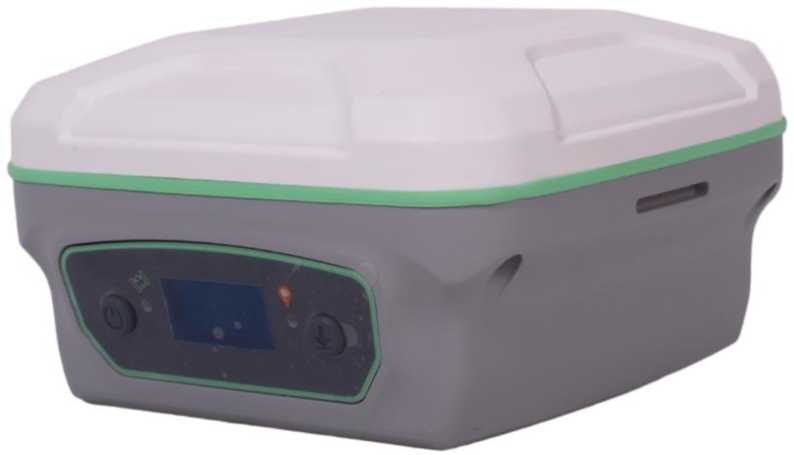

Рисунок 1 - Общий вид смарт-антенны
SRI GNSS receiver
Место нанесения знака утверждения типа

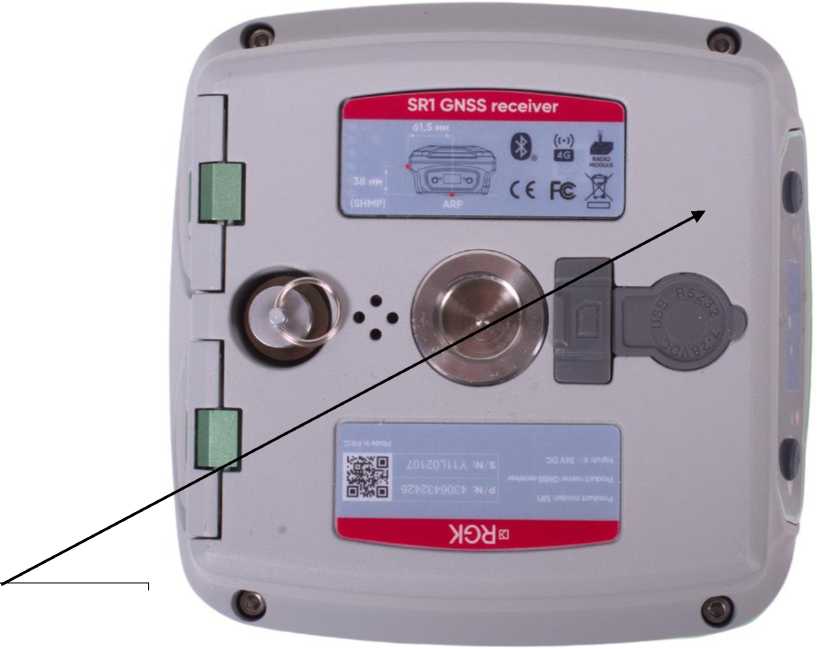

Рисунок 2 - Внешний вид смарт-антенны со стороны нижней панели с указанием места нанесения знака утверждения типа
Рисунок 3 - Общий вид антенны УКВ
Таблица 4 - Комплектность аппаратуры
|
Наименование |
Обозначение |
Количество |
|
1 Аппаратура геодезическая спутниковая многочастотная в составе: |
RGK SR1 |
1 комплект |
|
1.1 Смарт-антенна |
RGK SR1 |
1 шт. |
|
1.2 Антенна УКВ |
- |
1 шт. |
|
1.3 Аккумуляторная батарея |
- |
2 шт. |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество |
|
1.4 Зарядное устройство |
- |
1 шт. |
|
1.5 Блок питания |
- |
1 шт. |
|
1.6 Сетевой адаптер блока питания |
- |
1 шт. |
|
1.7 Кабель передачи данных USB |
- |
1 шт. |
|
1.8 Адаптер резьбовой 5/8”- 5/8” |
- |
1 шт. |
|
1.10 Программное обеспечение SingularSurv (на USB-флеш-накопителе) |
- |
1 шт. |
|
1.11 Программное обеспечение SingularPad (на USB-флеш-накопителе) |( |
- |
1 шт. |
|
1.12 Кейс транспортировочный |
- |
1 шт. |
|
2 Аппаратура геодезическая спутниковая многочастотная RGK SR1. Руководство по эксплуатации (на USB-флеш-накопителе) |
- |
1 экз. |
|
3 Аппаратура геодезическая спутниковая многочастотная RGK SR1. Паспорт |
- |
1 экз. |
|
1)1 По заказу пользователя. | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Режимы «Статика» и «Быстрая статика» 1) Доверительные границы абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95), мм в плане по высоте |
±2-(2,5 + 0,5-10’6-D) 2) ±2-(5 + 0,5^10-6<D) 2) |
|
Режимы «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)» 1) 4) Доверительные границы абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95), мм Кинематика с постобработкой в плане по высоте Кинематика в реальном времени (RTK) в плане по высоте |
±2-(8,0 + 1,0-10’6-D) 2) ±2-(15,0 + 1,0-10’6-D) 2) ±2-(8,0 + 1,0-10’6-D + 0,2-а) 2) 3) ±2-(15,0 + 1,0-10-6-D + 0,2-а) 2) 3) |
|
Режим «Дифференциальные коДовые измерения (DGPS)» 1) 4) 5) Доверительные границы абсолютной погрешности определения координат (при доверительной вероятности 0,95), мм в плане по высоте |
±2-(250 + 0,5^10-6<D) 2) ±2^500 + 0,5^10-6<D) 2) |
Продолжение таблицы 2
|
Наименование характеристики |
Значение характеристики |
| |
|
Таблица 3 - Основные технические характеристики | |
|
Наименование характеристики |
Значение характеристики |
|
Количество каналов |
1198 |
|
Принимаемые сигналы |
GPS: L1 C/A, L1C, L1P, L2P, L2C, L5 BeiDou: B1I, B2I, B3I, B1C, B2a, B2b GLONASS: L1OF, L2OF, L1OC, L2OC, L3OC Galileo: E1, E5a, E5b, E6, E5 AltBoc, E6c QZSS: L1 C/A, L2C, L5, L1C, L1S, L5S, L6 NavIC: L5 SBAS: WAAS, EGNOS, SDCM, BDSBAS, GAGAN |
|
Источник электропитания: -от внутренней аккумуляторной батареи, В |
7,2 |
|
-от внешнего источника, В |
от 6 до 28 |
|
Диапазон рабочих температур, °С |
от -45 до +65 |
|
Габаритные размеры, мм, не более: | |
|
длина |
123 |
|
ширина |
123 |
|
высота |
70 |
|
Масса с аккумуляторными батареями, кг, не более |
0,84 |
