Номер по Госреестру СИ: 89064-23
89064-23 Анализаторы влажности
(i-Thermo G)
Назначение средства измерений:
Анализаторы влажности i-Thermo G (далее - анализаторы) предназначены для экспрессного измерения массовой доли влаги (влажности) и сухого остатка в монолитных, листовых, сыпучих, пастообразных материалах, водных суспензиях и неводных жидкостях.

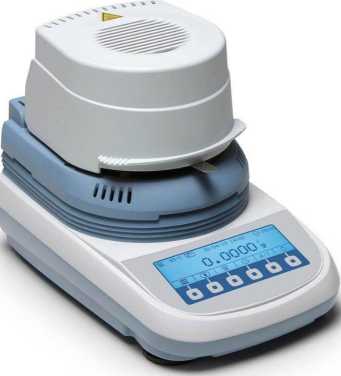

Внешний вид.
Анализаторы влажности
Рисунок № 1
Общие сведения
Дата публикации - 26.05.2023
Срок свидетельства - 26.05.2028
Номер записи - 191110
ID в реестре СИ - 1408886
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификации G163L, мод. GA64M, мод. G62L, мод. G163M, мод. G163L, мод G163M, Без модификации, i-Thermo, мод. G163L, i-Thermo GA64M, i-Thermo G62L, i-Thermo G163L, i-Thermo G, мод. G163L, i-Thermo G мод.G-163L, i-Thermo G мод. GA64M, i-Thermo G мод. G163M, i-Thermo G, GA64M, G62L, G163M, G163L,
Производитель
Изготовитель - "BEL Engineering srl", Италия; "Bonomo BEL (Shanghai) Precision Instrument Co. Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Анализ рынка поверки Центрального федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на западе европейской части РФ.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 613
Выдано извещений - 3
Кол-во периодических поверок - 142
Кол-во средств измерений - 551
Кол-во владельцев - 19
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Анализаторы влажности (i-Thermo G)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "BEL Engineering srl", Италия; "Bonomo BEL (Shanghai) Precision Instrument Co. Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88744-23 10.04.2028 |
Весы неавтоматического действия, LG "BEL Engineering srl", Италия; "Bonomo BEL (Shanghai) Precision Instrument Co. Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
89064-23 26.05.2028 |
Анализаторы влажности, i-Thermo G "BEL Engineering srl", Италия; "Bonomo BEL (Shanghai) Precision Instrument Co. Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
90122-23 06.10.2028 |
Весы неавтоматического действия, S "BEL Engineering srl", Италия; "Bonomo BEL (Shanghai) Precision Instrument Co. Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
90230-23 23.10.2028 |
Весы неавтоматического действия, Mu "BEL Engineering srl", Италия; "Bonomo BEL (Shanghai) Precision Instrument Co. Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
90609-23 30.11.2028 |
Весы неавтоматического действия, RBG "BEL Engineering srl", Италия; "Bonomo BEL (Shanghai) Precision Instrument Co. Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
93093-24 02.09.2029 |
Весы неавтоматического действия, М5 "BEL Engineering srl", Италия; "Bonomo BEL (Shanghai) Precision Instrument Co. Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
"Справочник географических объектов" представляет собой таблицу, состоящую из 13 колонок и 1112 строк. Справочник используется в проекте "ОЕИ Аналитика" для построения отчетов, связанных с географической привязкой исследуемого объекта и отображения его на карте. Кроме того, данный справочник позволяется осуществлять привязку друг к другу разрозненных таблиц разных баз данных, например, по городу или региону. В таблице присутствуют такие географические понятия, как: субъект РФ, регион, район, город, широта, долгота, федеральный округ и т.д.
Бесплатный
Кто поверяет Анализаторы влажности (i-Thermo G)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ИСКРА" (RA.RU.312715) | 470 | 111 | 469 | 1 | 0 | 470 | 469 | 1 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 4 | 2 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ООО "НМОП" (RA.RU.311359) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 5 | 4 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 2 | 1 | 0 | 2 | 1 | 2 | 0 | 2 | |
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 4 | 3 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ООО "ЦМ" (RA.RU.310581) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 5 | 3 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 5 | 3 | 1 | 4 | 0 | 5 | 1 | 4 | |
| ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 5 | 3 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "ПСКОВСКИЙ ЦСМ" (RA.RU.311507) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ООО "ЮМЦ" (РОСС RU.0001.310296) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 3 | 2 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 5 | 0 | 5 | 0 | 2 | 0 | 2 | ||
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 14 | 9 | 0 | 14 | 0 | 14 | 0 | 14 | |
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 6 | 3 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 2 | 2 | 0 | 2 | 0 | 1 | 0 | 1 | |
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 4 | 4 | 0 | 4 | 0 | 3 | 0 | 3 | |
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 2 | 1 | 0 | 2 | 0 | 1 | 0 | 1 | |
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 4 | 1 | 0 | 4 | 1 | 4 | 0 | 4 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 7 | 6 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 5 | 4 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 20 | 20 | 1 | 19 | 1 | 9 | 0 | 9 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Анализаторы влажности (i-Thermo G)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
2244 | 4728 |
|
ФБУ НИЦ ПМ-Ростест Москва |
4650 | 4728 |
|
ФБУ Мордовский ЦСМ Республика Мордовия |
2178 | 4728 |
|
ФБУ Саратовский ЦСМ им. Б.А. Дубовикова Саратовская область |
4776 | 4728 |
|
ФБУ УРАЛТЕСТ Свердловская область |
8983 | 4728 |
Программное обеспечение
Анализаторы оснащены встроенным программным обеспечением (далее - ПО). ПО анализатора установлено в процессе производства. ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер. Изменение ПО через интерфейс пользователя невозможно.
Идентификационные данные ПО отображаются на дисплее при включении анализаторов или могут быть выведены на дисплей анализатора при обращении к соответствующему подпункту меню.
ПО разделено на метрологически значимую и незначимую части.
Основные функции метрологически значимой части ПО: обработка сигнала весоизмерительных датчиков, и последующий пересчет его в единицы массы; хранение данных юстировки, результатов измерений массы, вывод данных на экран.
Метрологически незначимая часть содержит информацию о количестве прикладных программ в режиме работы, не связанном со взвешиванием, настройки дисплея пользователя. Обновление ПО в процессе эксплуатации не предусмотрено, может быть осуществлено только в сервисных центрах производителя.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО* |
Не ниже 1.00.xxxxxx |
|
Цифровой идентификатор ПО |
- |
* обозначение «xxxxxx» связано с датой и не относится к метрологически значимому ПО
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 10 «Рекомендации по определению влажности веществ» Руководства по эксплуатации.
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к анализаторам влажности i-Thermo GПриказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2832 «Об утверждении Государственной поверочной схемы для средств измерений содержания воды в твердых и жидких веществах и материалах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
Стандарт предприятия «BEL Engineering srl», Италия.
Правообладатель
«BEL Engineering srl», Италия
Адрес: Via Carlo Carra, 5, 20900 Monza (MB), Italia
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ- филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Правообладатель
«BEL Engineering srl», Италия
Адрес: Via Carlo Carra, 5, 20900 Monza (MB), Italia
Изготовители
«BEL Engineering srl», Италия
Адрес: Via Carlo Carra, 5, 20900 Monza (MB), Italia
«Bonomo BEL (Shanghai) Precision Instrument Co. Ltd.», Китай
Адрес: No.1222 Jinhu Road, 201206 Shanghai, China
Принцип действия анализаторов - инфракрасный термогравиметрический, основанный на изменении массы исследуемого образца в процессе сушки в заданном оператором режиме, измерении текущей массы и вычислении относительного изменения массы исследуемого образца. На дисплее отображается результат измерений массовой доли влаги в процентах, массовой доли сухого остатка в процентах, отношение начальной массы исследуемого образца к текущей массе в процентах или текущая масса исследуемого образца в граммах.
Конструктивно анализаторы состоят из весоизмерительного модуля с платформой для размещения исследуемого образца и блока обработки измерительной информации, снабженного графическим дисплеем с подсветкой и клавиатурой оператора с шестью функциональными клавишами. Источник инфракрасного излучения - галогенная лампа, встроенная в откидную крышку анализатора.
Анализ выполняется автоматически под управлением программного обеспечения. Процесс измерения включает следующие операции: оператор размещает пробу анализируемого материала на платформу весоизмерительного модуля, закрывает крышку, после чего происходит взвешивание, а затем автоматическое определение потери массы под действием инфракрасного излучения и пересчет в единицы содержания влаги, с учетом начальной массы пробы. Результаты анализа выводятся на дисплей и могут быть переданы на периферийные устройства (принтер) при помощи интерфейса связи RS 232C.
В анализаторах предусмотрены следующие единицы содержания влаги:
-
- Влажность - отношение убыли массы пробы к начальной массе пробы, %;
-
- Сухой остаток - отношение убыли массы пробы к конечной массе пробы, %;
-
- Отношение - отношение конечной массы пробы к начальной массе пробы, %;
-
- Масса пробы, г.
В анализаторах предусмотрена функция «юстировки» взвешивающего устройства пользователем с использованием внешней гири, два режима нагрева - быстрый или стандартный, предварительный прогрев, различные критерии начала сушки - ручной, автоматический или отложенный запуск (от 0 до 15 с), и остановки сушки - автоматический (прекращается изменение массы анализируемой пробы по параметрам, заданным производителем), полуавтоматический (задается порог потери веса, ниже которого цикл сушки прерывается, от 1 до 10 мг за 30 с), по времени (от 1 до 99 мин) и ручной.
Анализаторы выпускаются в четырех модификациях: GA64M, G163M, G163L, G62L, отличающихся метрологическими характеристиками.
Маркировочная табличка с серийным номером изготавливается из полимерной пленки, крепится клеевым способом на задней поверхности анализатора. Серийный номер имеет буквенно-цифровой формат, нанесен типографским способом.
Общий вид анализатора представлен на рисунке 1.
Рисунок 1 - Общий вид анализаторов влажности i-Thermo G
Пломбирование и нанесение знака поверки на средство измерений не предусмотрены.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Анализатор влажности |
i-Thermo G |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
15-контактный кабель для соединения весовой части и нагревателя |
- |
1 шт. |
|
Подставка для чашки |
- |
1 шт. |
|
Держатель чашки |
- |
1 шт. |
|
Ветрозащитное кольцо |
- |
1 шт. |
|
Чашки для образцов |
- |
10 шт. |
|
Прозрачный защитный чехол |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристик |
Значения для анализатора влажности i-Thermo G | |||
|
GA64M |
G163M |
G163L |
G62L | |
|
Диапазон измерений массовой доли влаги (влажности), % |
от 0,05 до 100 |
от 0,05 до 100 |
от 0,15 до 100 |
от 0,3 до 100 |
|
Диапазон показаний массовой доли влаги (влажности), % |
от 0,001 до 100 |
от 0,01 до 100 |
от 0,01 до 100 |
от 0,1 до 100 |
|
Наименьший предел взвешивания Min, г |
0,050 |
0,500 |
0,500 |
0,500 |
|
Наибольший предел взвешивания Max, г |
60 |
160 |
160 |
60 |
|
Дискретность результатов измерений | ||||
|
- массы, г |
0,0001 |
0,001 |
0,001 |
0,01 |
|
- массовой доли влаги |
0,001 |
0,01 |
0,01 |
0,10 |
|
(влажности), % | ||||
|
Пределы допускаемой абсолютной погрешности измерений массовой доли влаги (влажности), %, при массе анализируемого образца, г | ||||
|
от Min до 2 включ. |
±0,10 |
±0,18 |
±0,20 |
±0,30 |
|
св. 2 до 10 включ. |
±0,05 |
±0,05 |
±0,10 |
±0,20 |
|
св. 10 до Max включ. |
±0,05 |
±0,05 |
±0,05 |
±0,10 |
|
Пределы допускаемой абсолютной погрешности | ||||
|
взвешивания, г, в интервалах | ||||
|
взвешивания: | ||||
|
- от Min до 50 г включ. |
±0,0005 |
±0,005 |
±0,005 |
±0,005 |
|
- св. 50 г до Max включ. |
±0,001 |
±0,01 |
±0,01 |
±0,01 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристик |
Значения для анализатора влажности i-Thermo G | ||
|
GA64M |
G163M | G163L |
G62L | |
|
Диапазон устанавливаемых температур сушки, °С |
от 35 до 160 | ||
|
Дискретность установки температуры сушки, °С |
1 | ||
Продолжение таблицы 3
|
Наименование характеристик |
Значения для анализатора влажности i-Thermo G | ||
|
GA64M |
G163M | G163L |
G62L | |
|
Диапазон установки длительности сушки, мин |
от 1 до 99 | ||
|
Потребляемая мощность, ВА, не более |
430 | ||
|
Параметры источника | |||
|
питания: | |||
|
- входное напряжение, В |
220 +10% 220 _15% | ||
|
- частота, Гц |
50 | ||
|
Габаритные размеры, мм, не более | |||
|
- длина |
345 | ||
|
- ширина |
215 | ||
|
- высота |
235 | ||
|
Масса, кг, не более |
4,7 | ||
|
Условия эксплуатации:
|
от +15 до +35 | ||
|
от 20 до 80 | |||
