Номер по Госреестру СИ: 89162-23
89162-23 Анализаторы серы рентгенофлуоресцентные волнодисперсионные
(AVRORA-DUBHE 1610)
Назначение средства измерений:
Анализаторы серы рентгенофлуоресцентные волнодисперсионные AVRORA-DUBHE 1610 (далее анализаторы) предназначены для измерений массовой доли серы в нефтепродуктах.
Внешний вид.
Анализаторы серы рентгенофлуоресцентные волнодисперсионные
Рисунок № 1
Внешний вид.
Анализаторы серы рентгенофлуоресцентные волнодисперсионные
Рисунок № 2
Общие сведения
Дата публикации - 30.05.2023
Срок свидетельства - 29.05.2028
Номер записи - 191151
ID в реестре СИ - 1408936
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Анализатор серы рентгенофлуоресцентный волнодисперсионный AVRORA-DUBHE 1610, AVRORA-DUBHE 1610,
Производитель
Изготовитель - Beijing Ancoren Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 3
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 365 дн.
Приказы РСТ, где упоминается данный тип СИ
№1094 от 2023.05.29 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Анализаторы серы рентгенофлуоресцентные волнодисперсионные (AVRORA-DUBHE 1610)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Beijing Ancoren Technology Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
89162-23 29.05.2028 |
Анализаторы серы рентгенофлуоресцентные волнодисперсионные, AVRORA-DUBHE 1610 Beijing Ancoren Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
89272-23 09.06.2028 |
Анализаторы хлора рентгенофлуоресцентные волнодисперсионные, AVRORA-DUBHE 1710 Beijing Ancoren Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
90832-23 20.12.2028 |
Анализаторы волнодисперсионные рентгенофлуоресцентные, AVRORA MERAK Beijing Ancoren Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
93971-24 |
Анализатор монохроматический энергодисперсионный рентгенофлуоресцентный, AVRORA MERAK - LEII Beijing Ancoren Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
95258-25 21.04.2030 |
Спектрометры рентгенофлуоресцентные, AVRORA MERAK-SC Beijing Ancoren Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
Кто поверяет Анализаторы серы рентгенофлуоресцентные волнодисперсионные (AVRORA-DUBHE 1610)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "НИЦПВ" (RA.RU.311409) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "АВРОРА СЕРВИС" (RA.RU.314873) | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализаторы серы рентгенофлуоресцентные волнодисперсионные (AVRORA-DUBHE 1610)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
11200 | 11200 |
Программное обеспечение
Программное обеспечение (ПО) анализаторов является встроенным, метрологически значимым и выполняет функции управления процедурой измерений; сбором и обработкой данных; сохранением результатов измерений.
ПО устанавливается при изготовлении анализаторов. Конструкция анализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификация программного обеспечения осуществляется на основании данных, указанных в руководстве. Версия ПО недоступна для просмотра пользователю.
Влияние ПО на метрологические характеристики учтено при их нормировании.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Наименование программного обеспечения |
DUBHE |
|
Номер версии (идентификационный номер) ПО |
недоступен |
Знак утверждения типа
Знак утверждения типананосится на заднюю панель анализатора в виде наклейки на маркировочную табличку согласно рисунку 2 и на верхнюю часть титульного листа Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Стандарт предприятия Beijing Ancoren Technology Co., Ltd.
Правообладатель
Beijing Ancoren Technology Co., Ltd., Китай
Адрес: CHINA, P.O.101102, Beijing, Tongzhou District, Huankezhong Road, Park No 2, 21 101-B
Телефон: +86-13426074581
E-mail: info@en.ancoeren.com
Web-сайт: http://en.ancoren.com
Изготовитель
Beijing Ancoren Technology Co., Ltd., КитайАдрес: CHINA, P.O.101102, Beijing, Tongzhou District, Huankezhong Road, Park No 2, 21 101-B
Телефон: +86-13426074581
E-mail: info@en.ancoeren.com
Web-сайт: http://en.ancoren.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Beijing Ancoren Technology Co., Ltd., Китай
Адрес: CHINA, P.O.101102, Beijing, Tongzhou District, Huankezhong Road, Park No 2, 21 101-B
Телефон: +86-13426074581
E-mail: info@en.ancoeren.com
Web-сайт: http://en.ancoren.com
Анализатор состоит из источника рентгеновского излучения, оптической системы, включающей вогнутый оптический кристалл-монохроматор и отделение для образца, детектора, электронной системы управления и блока питания. Анализаторы оснащены цветным LCD дисплеем. Управление и ввод данных осуществляются с виртуальной клавиатуры. Вывод результатов измерений осуществляется автоматически на дисплей, принтер или компьютер.
Принцип действия анализаторов основан на применении метода монохроматической волнодисперсионной рентгенофлуоресцентной спектрометрии, основанной на измерении интенсивности вторичного рентгеновского излучения атомов серы, содержащихся в образце, с последующим пересчетом данного интегрального показателя в единицы концентрации.
Анализаторы выпускаются в одной модификации.
Анализаторы отображают результат измерения массовой доли серы в зависимости от градуировки либо в процентах (%), либо в млн-1 (мг/кг, на дисплее отображается как ppm).
1 мг/кг равен 1 млн-1 (1 ppm) и 1 • 10-4 % массовой доли серы.
Анализаторы поставляются с заводскими градуировками в следующих диапазонах: от 0 до 50 мг/кг, от 0 до 500 мг/кг, от 0,04 % до 1 % и от 1 % до 5 % массовой доли серы.
Дополнительная градуировка анализатора обеспечивается в других диапазонах измерений массовой доли серы для конкретных задач.
Анализаторы применяются при нормальных условиях в лабораториях.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на самоклеящуюся табличку и имеет цифровое обозначение.

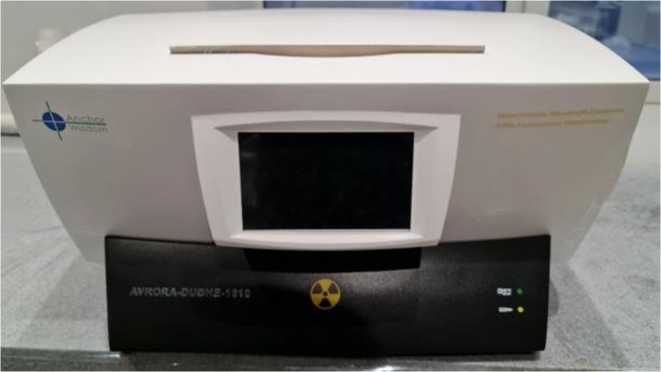

Общий вид анализатора представлен на рисунке 1.
Рисунок 1 - Общий вид анализатора серы рентгенофлуоресцентного волнодисперсионного
AVRORA-DUBHE 1610

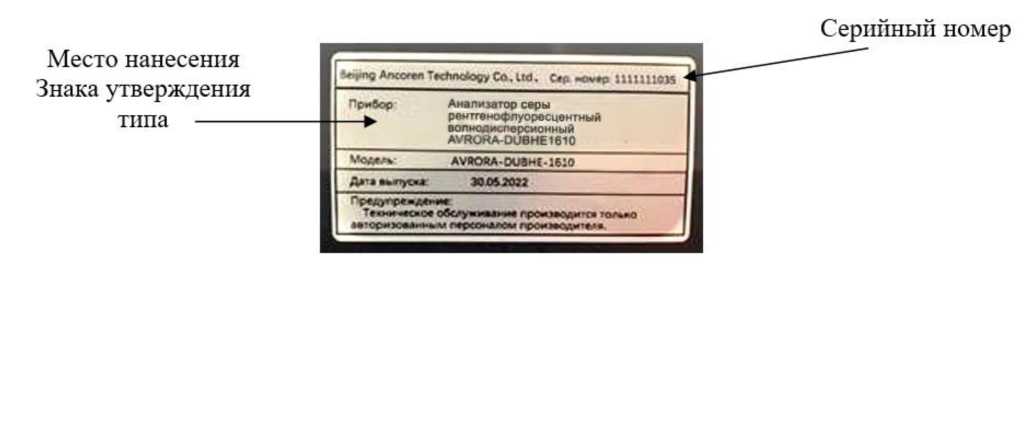

Место нанесения
Знака утверждения
типа ----
Серийный номер
Рисунок 2 - Место нанесения серийного номера и знака утверждения типа анализатора серы рентгенофлуоресцентного волнодисперсионного AVRORA-DUBHE 1610
|
*«Й>дАлсогалТкЪл<4одуСа.1и|. с«р мхмр пишем " 1 | |
|
прибор —► |
Анализатор серы рентгенофлуоресцентный еолнодисперсионный AVRORA-DU6HE1610 |
|
Мслм» |
AvnoftA оиеныб:о |
|
Дгае*жт>сна: |
ЭМДО22 |
Пломбирование анализаторов не предусмотрено.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой доли серы, % (мг/кг*) |
от 0,00001 до 5,00000 (от 0,1 до 50 000) |
|
Пределы допускаемой относительной погрешности измерений массовой доли серы, %, в поддиапазонах измерений:
|
±30 ±15 ±8 ±5 |
|
* На дисплее анализатора отображаются ppm ** Поддиапазон включает в себя 2 заводские калибровки: от 0 до 50 мг/кг, от 0 до 500 мг/кг | |
Таблица 3 -Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более -высота |
375 |
|
- длина |
614 |
|
- ширина |
444 |
|
Масса, кг, не более |
32 |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 198 до 242 |
|
- частота переменного тока, Г ц |
от 49 до 51 |
