Номер по Госреестру СИ: 89210-23
89210-23 Трансформаторы напряжения емкостные
(VCU-245)
Назначение средства измерений:
Трансформаторы напряжения емкостные VCU-245 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы напряжения емкостные
Рисунок № 1
Общие сведения
Дата публикации - 02.06.2023
Срок свидетельства -
Номер записи - 191182
ID в реестре СИ - 1408983
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Без модификации,
Производитель
Изготовитель - Фирма "Koncar - Electrical Industry Inc."
Страна - ХОРВАТИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник содержит информацию об организациях, аккредитованных на работу в области обеспечения единства измерений. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.
Бесплатный
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2011
МПИ по поверкам - 1129 дн.
Приказы РСТ, где упоминается данный тип СИ
№1140 от 2023.06.01 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Трансформаторы напряжения емкостные (VCU-245)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Koncar - Electrical Industry Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
73052-18 |
Трансформаторы напряжения, VCU-525 Фирма "Koncar - Electrical Industry Inc." (ХОРВАТИЯ ) |
ОТ МП |
4 года |
|
89210-23 |
Трансформаторы напряжения емкостные, VCU-245 Фирма "Koncar - Electrical Industry Inc." (ХОРВАТИЯ ) |
ОТ МП |
4 года |
|
89834-23 |
Трансформаторы напряжения емкостные, VCU-123 Фирма "Koncar - Electrical Industry Inc." (ХОРВАТИЯ ) |
ОТ МП |
4 года |
|
91956-24 |
Трансформаторы напряжения емкостные, VCU Фирма "Koncar - Electrical Industry Inc." (ХОРВАТИЯ ) |
ОТ МП |
4 года |
|
93408-24 |
Трансформаторы напряжения емкостные, VCU-123 Фирма "Koncar - Electrical Industry Inc." (ХОРВАТИЯ ) |
ОТ МП |
4 года |
Справочник содержит информацию об организациях, аккредитованных на работу в области обеспечения единства измерений. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.
Бесплатный
Кто поверяет Трансформаторы напряжения емкостные (VCU-245)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Трансформаторы напряжения емкостные (VCU-245)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
Правообладатель
Фирма «Koncar - Electrical Industry Inc.», Хорватия
Юридический адрес: Josipa Mokrovica 10, 10090 Zagreb, Croatia
Изготовитель
Фирма «Koncar - Electrical Industry Inc.», Хорватия
Адрес: Josipa Mokrovica 10, 10090 Zagreb, Croatia
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Фирма «Koncar - Electrical Industry Inc.», Хорватия
Юридический адрес: Josipa Mokrovica 10, 10090 Zagreb, Croatia
Трансформаторы напряжения состоят из емкостного делителя напряжения и электромагнитного устройства (ЭМУ). Емкостный делитель состоит из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, помещенных в залитый синтетическим маслом изолятор из композитного материала, и смонтирован в виде колонны из двух секций. ЭМУ подключается к выходу делителя и состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора. На боковой части бака находится коробка вторичных выводов, крышка которой пломбируется для предотвращения несанкционированного доступа. Каждый трансформатор напряжения оснащен внешним высокочастотным зажимом, расположенным на проходном изоляторе, на баке электромагнитного устройства.
Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения емкостные VCU-245 зав. № 398042, 398043, 398044.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

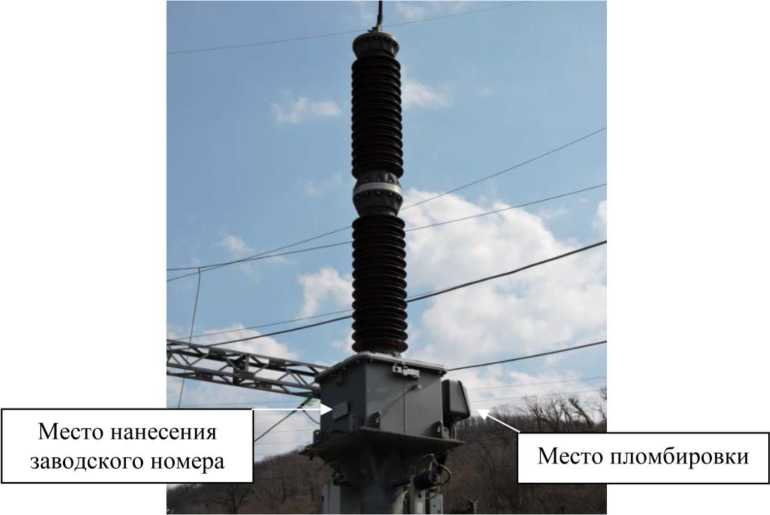

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения емкостный |
VCU-245 |
1 шт. |
|
Паспорт |
VCU-245 |
1 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров |
|
398042, 398043, 398044 | |
|
Номинальное напряжение первичной обмотки и1ном, кВ |
220/\3 |
|
Номинальное напряжение вторичной обмотки и2ном, В |
100/^3 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,2 |
|
Номинальная мощность основной вторичной обмотки, В^А |
10 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -60 до +40 |
