Номер по Госреестру СИ: 89265-23
89265-23 Анализаторы общего органического углерода
(HTY-DI1500)
Назначение средства измерений:
Анализаторы общего органического углерода HTY-DI1500 предназначены для измерений массовой концентрации общего органического углерода в воде.
Внешний вид.
Анализаторы общего органического углерода
Рисунок № 1
Внешний вид.
Анализаторы общего органического углерода
Рисунок № 2
Общие сведения
Дата публикации - 14.06.2023
Срок свидетельства - 09.06.2028
Номер записи - 191242
ID в реестре СИ - 1409147
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
HTY-DI1500, HTY-D11500,
Производитель
Изготовитель - Zhejiang Tailin Scitech Co., Ltd., Китай; производственная площадка Zhejiang Tailin Bioengineering Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет формирует список типов СИ, сроки действия сертификатов на которые истекает в ближайшие 2 года.
При формировании списка есть возможность применить фильтр по видам измерений или искать по всем типам Си реестра ФГИС АРШИН.
Красным цветом выделяются типы СИ по которым возможность продления уже невозможна (менее 40 дней до окончания срока).
По каждому типу СИ (если есть возможность) дополнительно из описаний типа выводятся контактные данные изготовителя, испытательного центра и заявителя испытаний.
Статистика
Кол-во поверок - 23
Выдано извещений - 1
Кол-во периодических поверок - 8
Кол-во средств измерений - 16
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1208 от 2023.06.09 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Анализаторы общего органического углерода (HTY-DI1500)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Zhejiang Tailin Scitech Co., Ltd., Китай; производственная площадка Zhejiang Tailin Bioengineering Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
89265-23 09.06.2028 |
Анализаторы общего органического углерода, HTY-DI1500 Zhejiang Tailin Scitech Co., Ltd., Китай; производственная площадка Zhejiang Tailin Bioengineering Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
92161-24 24.05.2029 |
Анализаторы общего органического углерода, HTY-DI1500-OL Zhejiang Tailin Scitech Co., Ltd., Китай; производственная площадка Zhejiang Tailin Bioengineering Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
Отчет "Анализ рынка поверки Северо-Кавказского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в центральной и восточной части Северного Кавказа.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Анализаторы общего органического углерода (HTY-DI1500)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 8 | 6 | 2 | 0 | 2 | 2 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 14 | 11 | 9 | 5 | 1 | 0 | 0 | 0 |
Стоимость поверки Анализаторы общего органического углерода (HTY-DI1500)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы оснащаются встроенным программным обеспечением и автономным программным обеспечением TOC-Multi & Simult. Идентификационные данные ПО приведены в таблице 1.
Все ПО является полностью метрологически значимым.
Встроенное программное обеспечение анализатора выполняет следующие функции:
- диагностика, управление электропитанием и прочие аппаратные функции анализатора;
- сбор данных для передачи их в автономное ПО.
Информация о версии встроенного ПО и операции по перепрошивке встроенного ПО пользователю недоступны.
Автономное ПО выполняет следующие функции:
- управление анализатором;
- настройка режимов работы;
- получение аналитических пиков, разметка, вычисление площади, расчет концентрации;
- контроль, сбор, обработка, хранение и защита результатов измерений;
- построение градуировочных зависимостей;
- создание отчетов;
- проведение диагностических проверок анализатора и отдельных его блоков;
- идентификация, регламентация и контроль учетных записей и прав доступа.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TOC-Multi & Simult |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель анализатора в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в Руководстве по эксплуатации «Анализаторы общего органического углерода HTY-DI1500» раздел 6 «Программное обеспечение для управления и измерения TOC-Multi & Simult».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Стандарт предприятия Zhejiang Tailin Scitech Co., Ltd., Китай
Правообладатель
Zhejiang Tailin Scitech Co., Ltd., Китай
Адрес: 11th Floor, Building 3, No.2930, Nanhuan Road, Binjiang, Hangzhou, China Телефон: 0086-571-8658 9087
E-mail: marketing@tailingood.com
Изготовитель
Zhejiang Tailin Scitech Co., Ltd., Китай
Адрес: 11th Floor, Building 3, No.2930, Nanhuan Road, Binjiang, Hangzhou, China Телефон: 0086-571-8658 9087
E-mail: marketing@tailingood.com
Производственная площадка
Zhejiang Tailin Bioengineering Co., Ltd., Китай Адрес: No.2930, Nanhuan Road, Binjiang, Hangzhou, China
Испытательный центр
«ВсероссийскийД.И.Менделеева»
Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени
(ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
Е-mail: info@vniim.ru
Правообладатель
Zhejiang Tailin Scitech Co., Ltd., Китай
Адрес: 11th Floor, Building 3, No.2930, Nanhuan Road, Binjiang, Hangzhou, China Телефон: 0086-571-8658 9087
E-mail: marketing@tailingood.com
Принцип действия анализаторов основан на ультрафиолетовом фотохимическом окислении органических примесей, находящихся в анализируемой воде. В результате окисления образуется диоксид углерода, реагирующий с водой и образующий угольную кислоту. Поступающая в анализатор проба распределяется на два канала, в одном из которых она облучается ультрафиолетовой лампой для окисления органических соединений. Далее кондуктометрические датчики анализатора измеряют удельную электрическую проводимость воды на выходе из обоих каналов. Электронный блок анализатора преобразует полученную разность в единицы концентрации общего органического углерода и передает результаты измерений на встроенный дисплей и во внешний управляющий компьютер.
Анализаторы представляет собой стационарные настольные лабораторные приборы, выполненные в моноблочном исполнении. Ввод пробы может осуществляться как в ручном режиме, так и в автоматическом - при наличии и использовании автоматического пробоотборника (автосамплера) ASE-18C (опция).
Управление анализатором осуществляется с внешнего персонального компьютера с программой для управления анализатором и для обработки результатов измерений.
Нанесение знака поверки на анализаторы и пломбирование анализаторов не предусмотрено.
Общий вид анализатора приведен на рисунке 1. Вид таблички (шильды) с заводским номером приведен на рисунке 2.
Заводской номер в цифровом формате, идентифицирующий каждый экземпляр анализатора, наносится на информационную табличку (шильд), которая расположена на задней панели.

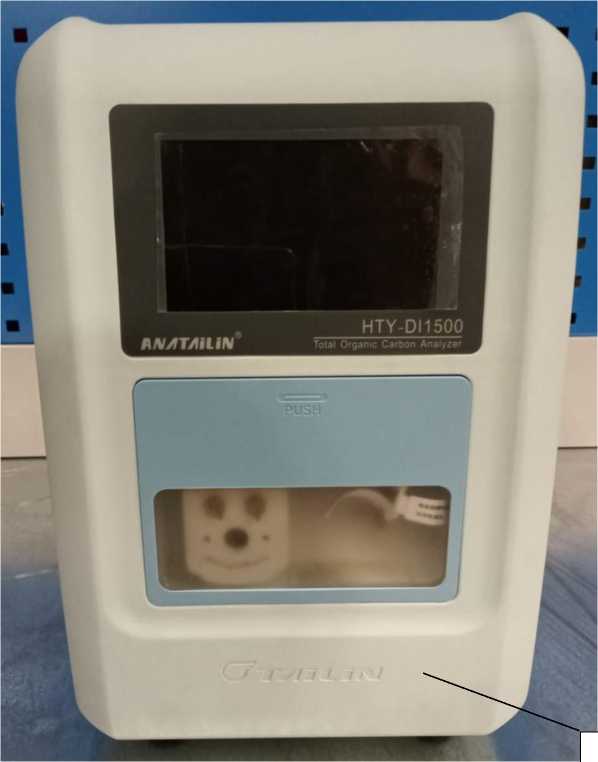

Рисунок 1 - Общий вид анализатора
Место нанесения знака утверждения типа

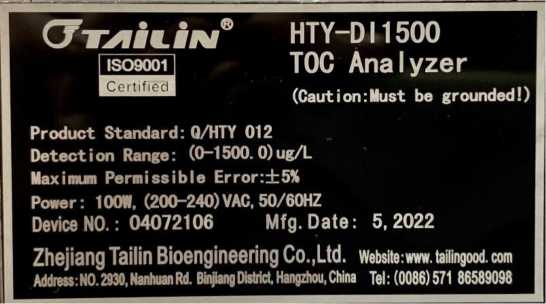

Рисунок 2 - Общий вид таблички (шильды) с заводским номером
аблица 4 - Комплектность анализаторов
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Анализатор общего органического углерода |
HTY-DI1500 |
1 шт. |
- |
|
Персональный компьютер с предустановленным ПО TOC-Multi & Simult |
- |
1 шт. |
поставляется по запросу |
|
Программное обеспечение для работы с анализатором |
TOC-Multi & Simult |
1 шт. |
на сменном носителе |
|
Руководство по эксплуатации |
- |
1 экз. |
- |
Таблица 2- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации общего органического углерода, мкг/л |
от 45 до 1500 |
|
Пределы допускаемой относительной погрешности, %: | |
|
- в поддиапазоне от 45 до 100 мкг/л включ. |
±35 |
|
- в поддиапазоне св. 100 до 500 мкг/л включ. |
±12 |
|
- в поддиапазоне св. 500 до 1500 мкг/л включ. |
±7 |
Таблица 3- Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (Д*Ш*В), мм, не более |
230x250x350 |
|
Масса, кг, не более |
8 |
|
Параметры электрического питания: -напряжение переменного тока, В -частота переменного тока, Гц |
230±23 50±1 |
|
Потребляемая мощность, Вт, не более |
100 |
|
Средняя наработка до отказа, ч, не менее |
10000 |
|
Условия эксплуатации:
|
от +17 до +28 75 |
