Номер по Госреестру СИ: 89832-23
89832-23 Трансформаторы тока
(ТВЛМ-10)
Назначение средства измерений:
Трансформаторы тока ТВЛМ-10 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 28.08.2023
Срок свидетельства -
Номер записи - 191766
ID в реестре СИ - 1410629
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТВЛМ-10, Нет модификации, Без модификации,
Производитель
Изготовитель - Куйбышевский завод измерительных трансформаторов
Страна - РОССИЯ
Населенный пункт - г. Куйбышев
Уведомление о начале осуществления предпринимательской деятельности - Да
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Бесплатный
Статистика
Кол-во поверок - 105
Выдано извещений - 0
Кол-во периодических поверок - 80
Кол-во средств измерений - 90
Кол-во владельцев - 14
Усредненный год выпуска СИ - 1972
МПИ по поверкам - 1148 дн.
Приказы РСТ, где упоминается данный тип СИ
№2563 от 2024.10.29 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)
№662 от 2024.03.07 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1737 от 2023.08.25 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1173 от 2024.05.14 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1155 от 2024.05.07 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Трансформаторы тока (ТВЛМ-10)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Куйбышевский завод измерительных трансформаторов
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
2361-68 |
Трансформаторы тока, ТК-40 ПУ3 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
4 года | |
|
2362-68 |
Трансформаторы тока, ТК-40ПТ3 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
4 года | |
|
2363-68 |
Трансформаторы тока, ТПЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
4 года | |
|
2473-69 |
Трансформаторы тока, ТЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
8 лет | |
|
6891-78 |
Трансформаторы тока, Т-0,66У3 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
4 года | |
|
8913-82 |
Трансформаторы тока, ТВК-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
4 года | |
|
8914-82 |
Трансформаторы тока, ТПК-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
4 года | |
|
71423-18 |
Трансформаторы тока, ТПЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
81713-21 |
Трансформаторы тока, ТВЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
82221-21 |
Трансформаторы тока, ТЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
82616-21 |
Трансформаторы тока, Т-0,66 У3 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
83411-21 |
Трансформаторы тока, ТВЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
84517-22 |
Трансформаторы тока, ТПЛ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
86903-22 |
Трансформаторы тока, ТЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
88246-23 |
Трансформаторы тока, ТВЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
89349-23 |
Трансформаторы тока, ТЛМ Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
89832-23 |
Трансформаторы тока, ТВЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
90113-23 |
Трансформаторы тока, ТВК-10 УХЛ3 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
91045-24 |
Трансформаторы тока, ТЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
93174-24 |
Трансформаторы тока, ТВЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
93407-24 |
Трансформаторы тока, ТЛМ-10-1У3 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
95128-25 |
Трансформаторы тока, ТВЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
95130-25 |
Трансформаторы тока, ТЛМ Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за год
- среднее количество поверок в год
- период наполнения базы в месяцах и годах
- суммарное количество поверок в системе
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Кто поверяет Трансформаторы тока (ТВЛМ-10)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ЭТЦ "ТЕХАУДИТ" (RA.RU.311598) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 9 | 9 | 0 | 0 | 9 | 9 | 0 | ||
| ООО "ЭНЕРГОКОМПЛЕКС" (RA.RU.311677) | 26 | 14 | 12 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 34 | 0 | 34 | 0 | 34 | 0 | 34 | ||
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ООО "ЭНЕРТЕСТ" (RA.RU.311723) | 12 | 0 | 12 | 0 | 12 | 0 | 12 | |||
| ООО "МЕТРОСЕРВИС" (RA.RU.311269) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО"ИИК "УЭНКО" (RA.RU.311318) | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Трансформаторы тока (ТВЛМ-10)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
Правообладатель
Куйбышевский завод измерительных трансформаторов
Юридический адрес: г. Куйбышев, Южный пр-д, д. 88
Изготовитель
Куйбышевский завод измерительных трансформаторов (изготовлены в 1964-1987 гг.) Адрес: г. Куйбышев, Южный пр-д, д. 88
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Куйбышевский завод измерительных трансформаторов
Юридический адрес: г. Куйбышев, Южный пр-д, д. 88
Трансформаторы тока выполнены в виде опорной конструкции. Вторичные обмотки размещены каждая на своём магнитопроводе. Корпус трансформаторов, выполненный из компаунда на основе эпоксидной смолы, является главной изоляцией и обеспечивает защиту обмоток от климатических и механических воздействий. Выводы первичной обмотки включаются в цепь измеряемого тока. Трансформаторы ремонту не подлежат.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока ТВЛМ-10 зав. № 67940, 57552, 40399, 40331, 40539, 40341, 40395, 40542, 41865, 41867, 55818, 55854,
55802, 55868, 52469, 59137, 72218, 55896, 71182, 71612, 79359, 12748, 12668, 48239, 48843, 10013, 64283, 10898, 64215, 31458, 10256, 10263, 46562, 08149, 08069, 05337, 01502, 08044, 08035, 08196, 83562, 66709, 66790, 00953, 00955, 42297, 41176, 18823, 18746, 00969, 00970, 02035, 81688, 27308, 26568, 30442, 97787, 97780, 27360.
30203, 30202, 28073, 24102, 12678, 12667, 06996, 27397, 41332, 38415, 41335, 64313, 92523, 92534, 09962, 08965, 08022, 08024, 08110, 83841, 83856, 42281, 42251, 83587, 19020, 00891, 18962, 18960, 04177, 24926, 27385, 62385, 62390, 83623, 83607, 25555,
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

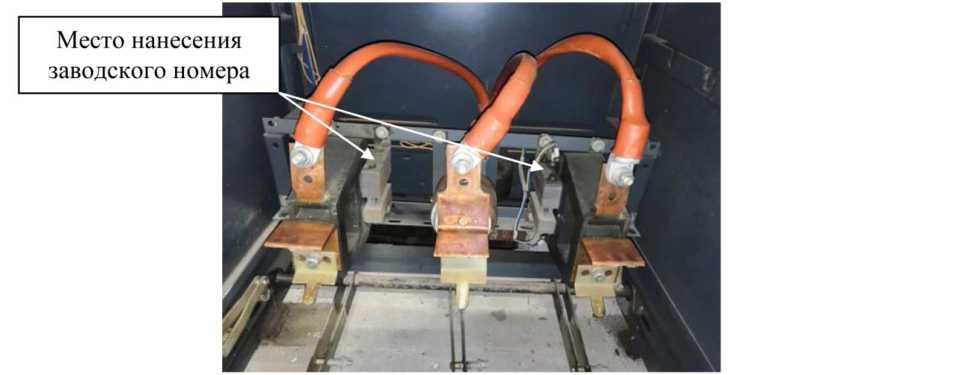

Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места нанесения заводского номера
Пломбирование трансформаторов тока не предусмотрено.
Таблица 1.1 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров | ||
|
67940, 57552, 00953, 00955, 19020, 00891, 18962, 18960, 00969, 00970 |
27360 |
05337,01502,42281, 42251, 42297, 41176, 04177, 24926, 18823, 18746 | |
|
Номинальное напряжение, кВ |
10 |
10 |
10 |
|
Номинальный первичный ток 11ном, А |
100 |
150 |
200 |
|
Номинальный вторичный ток Ьном, А |
5 |
5 |
5 |
|
Номинальная частота Гном, Гц |
50 |
50 |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
10 |
10 |
Таблица 1.2 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров | |
|
40399, 40331, 40539, 40341, 40395, 40542, 12678, 12667, 71612, 79359, 12748, 12668, 48239, 48843, 10013, 06996, 64313, 64283, 10898, 64215, 25555, 26568, 30442, 97787, 97780 |
08149, 08069, 08196, 08110, 66709, 66790 | |
|
Номинальное напряжение, кВ |
10 |
10 |
|
Номинальный первичный ток 11ном, А |
300 |
400 |
|
Номинальный вторичный ток Ьном, А |
5 |
5 |
|
Номинальная частота Гном, Гц |
50 |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
10 |
Таблица 1.3 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров |
|
41865, 41867, 52469, 59137, 71182, 30203, 30202, 92523, 92534, 09962, 08965, 08022, 08024, 08044, 08035, 83841, 83856, 83587, 83562, 83623, 83607 | |
|
Номинальное напряжение, кВ |
10 |
|
Номинальный первичный ток 11ном, А |
600 |
|
Номинальный вторичный ток Ьном, А |
5 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
Таблица 1.4 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров | |
|
55818, 55854, 55802, 55868, 72218, 55896, 10256, 10263 |
28073,24102, 27397, 41332, 38415, 41335, 31458, 46562, 02035, 81688, 27308, 27385, 62385, 62390 | |
|
Номинальное напряжение, кВ |
10 |
10 |
|
Номинальный первичный ток 11ном, А |
1000 |
1500 |
|
Номинальный вторичный ток Ьном, А |
5 |
5 |
|
Номинальная частота Гном, Гц |
50 |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
10 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +40 |
