Номер по Госреестру СИ: 89852-23
89852-23 Установка поверочная уровнемерная
(СЕНС УП25)
Назначение средства измерений:
Установка поверочная уровнемерная СЕНС УП25 (далее - установка) предназначена для передачи единицы длины средствам измерений уровня.

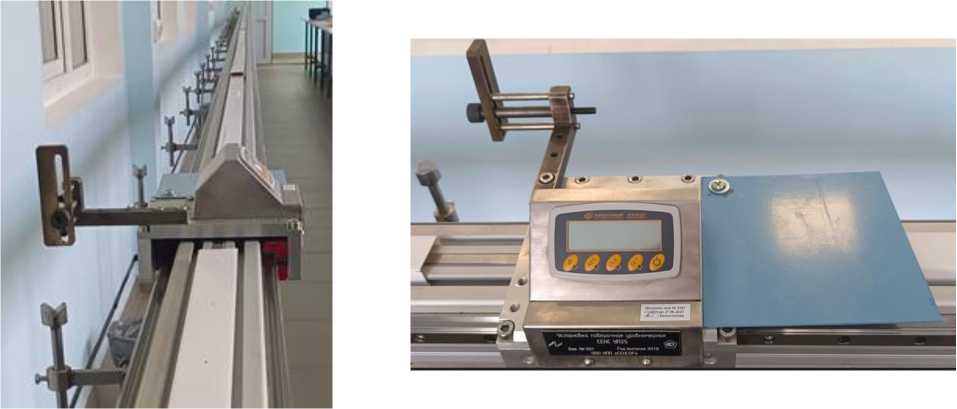

Внешний вид.
Установка поверочная уровнемерная
Рисунок № 1
Общие сведения
Дата публикации - 28.08.2023
Срок свидетельства -
Номер записи - 191808
ID в реестре СИ - 1410676
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СЕНС УП25,
Производитель
Изготовитель - Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР")
Страна - РОССИЯ
Населенный пункт - Пензенская обл., г. Заречный
Уведомление о начале осуществления предпринимательской деятельности - Да
Cправочник реагентов составлен по данным из реестра "Сведения о результатах поверки средств измерений" ФГИС АРШИН и содержит сведения о реагентах, используемых при поверке средств измерений.
Справочник содержит более 150 записей и постоянно пополняется силами сотрудников ФГУП ВНИИМС. Описание каждого из реагентов состоит из наименования и цифро-буквенного кода.
Бесплатный
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1743 от 2023.08.28 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Установка поверочная уровнемерная (СЕНС УП25)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
68847-17 05.10.2027 |
Газосигнализаторы, СЕНС СГ-А Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный) |
ОТ МП |
2 года |
|
70845-18 16.04.2028 |
Установки поверочные уровнемерные, СЕНС УП Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный) |
ОТ МП |
1 год |
|
24715-14 04.12.2028 |
Преобразователи магнитные поплавковые, "ПМП" Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный) |
ОТ МП |
для исполнений ПМП-201, ПМП-062, ПМП-06З, ПМП 118 интервал между поверками 4 года, для преобразователей остальных исполнений — 2 года. |
|
76364-19 18.10.2029 |
Газосигнализаторы, СЕНС СГ-А2 Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный) |
ОТ МП |
2 года |
|
86692-22 05.09.2027 |
Газосигнализаторы, СЕНС СГ-А1 Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный) |
ОТ МП |
1 год |
|
87642-22 14.12.2027 |
Уровнемеры микроволновые, СЕНС УМВ Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный) |
ОТ МП |
1 год - для уровнемеров с пределами допускаемой абсолютной погрешности измерений уровня ≤ ±3 мм; 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности измерений уровня свыше ±3 мм и для уровнемеров, работающих при избыточном давлении |
|
88210-23 13.02.2028 |
Газоанализаторы, СЕНС СГ-А3 Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный) |
ОТ МП |
1 год |
|
89783-23 |
Установка для поверки уровнемеров, СЕНС УПР Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный) |
ОТ МП |
1 год |
|
89852-23 |
Установка поверочная уровнемерная, СЕНС УП25 Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный) |
ОТ МП |
1 год |
|
93417-24 08.10.2029 |
Уровнемеры радиоволновые, "СЕНС УР3" Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный) |
ОТ МП |
1 год - для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ± 3 мм; 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности свыше ± 3 мм |
|
95535-25 |
Установка для поверки уровнемеров, СЕНС УПРТ Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный) |
ОТ МП |
1 год |
|
84238-21 27.12.2026 |
Преобразователи магнитные поплавковые, ПМП-263 Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Кто поверяет Установка поверочная уровнемерная (СЕНС УП25)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 2 | 1 | 1 | 0 | 2 | 1 | 1 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Установка поверочная уровнемерная (СЕНС УП25)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Установка содержит встроенное программное обеспечение (далее - ПО) и энергонезависимую память для хранения заводских настроек. ПО установки используется для внесения поправочного температурного коэффициента и обработки измерительной информации получаемой от магнитного датчика.
ПО в целом является метрологически значимым и защищено от преднамеренных или случайных изменений. Метрологические характеристики установки нормированы с учетом влияния ПО.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
rEL |
|
Номер версии (идентификационный номер) ПО |
1.10 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом, а также на информационную табличку, закрепленную на считывающей каретке, способом лазерной или ударно-точечной маркировки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 6 «Метод измерений» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов».
Правообладатель
Общество с ограниченной ответственностью Научно-производственное предприятие «СЕНСОР» (ООО НПП «СЕНСОР»)
ИНН 5838002196
Юридический адрес: 442960, Пензенская обл., г. Заречный, ул. Промышленная, стр. 5 E-mail: info@nppsensor.ru
Телефон/факс: (8412) 65-21-00
Web-сайт: http//:www.nppsensor.ru
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие «СЕНСОР» (ООО НПП «СЕНСОР»)
ИНН 5838002196
Адрес: 442960, Пензенская обл., г. Заречный, ул. Промышленная, стр. 5
E-mail: info@nppsensor.ru
Телефон/факс: (8412) 65-21-00
Web-сайт: http//:www.nppsensor.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
E-mail: office@vniims.ru
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
Web-сайт: http://www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью Научно-производственное предприятие «СЕНСОР» (ООО НПП «СЕНСОР»)
ИНН 5838002196
Юридический адрес: 442960, Пензенская обл., г. Заречный, ул. Промышленная, стр. 5 E-mail: info@nppsensor.ru
Телефон/факс: (8412) 65-21-00
Web-сайт: http//:www.nppsensor.ru
Принцип действия установки основан на измерении перемещения считывающей каретки движущейся вдоль магнитной ленты.
Измерение осуществляется на основе определения положения считывающей каретки с бесконтактным магнитным датчиком относительно магнитной ленты посредством магнитного поля. Перемещаясь вдоль магнитной ленты, которая намагничена с постоянным периодом, бесконтактный магнитный датчик в считывающей каретке фиксирует количество пройденных магнитных зазоров. Количество магнитных зазоров прямо пропорционально расстоянию, пройденному считывающей кареткой. Измерение температуры окружающего воздуха осуществляется с помощью термометра цифрового малогабаритного ТЦМ 1520 (регистрационный № 20856-15), первичные преобразователи которого равномерно размещены на алюминиевой направляющей установки. Исходя из текущего значения температуры окружающего воздуха, оператор определяет в соответствии с паспортом на установку поправочный коэффициент и заносит его в память блока электроники считывающей каретки.
Общий вид установки показан на рисунке 1.
Пломбирование установки не предусмотрено.
Рисунок 1 - Общий вид установки
Условное обозначение установки в буквенном формате и заводской номер установки в цифровом формате наносятся на информационную табличку, закрепленную на считывающей каретке, способом лазерной маркировки. Нанесение знака поверки на установку не предусмотрено.
Комплектность приведена в таблице 4.
аблица 4 - Комплектность установки
|
Наименование |
Обозначение |
Количество |
|
Установка поверочная уровнемерная |
СЕНС УП25, заводской номер 001 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Термометр цифровой малогабаритный |
ТЦМ 1520 |
1 шт. |
|
Термогигрометр автономный |
ИВА-6Н-Д |
1 шт. |
|
Комплект монтажных частей |
- |
1 компл. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня, мм |
от 0 до 25000 |
|
Пределы допускаемой абсолютной погрешности установки, мм - от 0 до 10000 вкл. |
±0,3 |
|
- св. 10000 до 25000 вкл. |
±0,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +20 до +25 |
|
- относительная влажность воздуха, %, не более |
98 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Напряжение питания постоянного тока, В |
3 |
|
Разрешающая способность показывающего устройства, мм - от 0 до 20000 включ. |
0,01 |
|
- св. 20000 до 25000 |
0,1 |
|
Габаритные размеры установки, мм, не более - длина |
25500 |
|
- ширина |
500 |
|
- высота |
1500 |
|
Масса, кг, не более |
100 |
|
Средний срок службы, лет, не менее |
10 |
