Номер по Госреестру СИ: 89911-23
89911-23 Антенны измерительные рамочные для проведения специсследований
(ИРМА)
Назначение средства измерений:
Антенны измерительные рамочные для проведения специсследований ИРМА (далее -антенны ИРМА) предназначены для преобразования напряженности переменного магнитного поля в напряжение переменного тока и в комплекте с измерительным приемником (селективным микровольтметром, анализатором спектра) для измерений напряженности магнитного поля.
Внешний вид.
Антенны измерительные рамочные для проведения специсследований
Рисунок № 1
Общие сведения
Дата публикации - 05.09.2023
Срок свидетельства - 04.09.2028
Номер записи - 191841
ID в реестре СИ - 1410808
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, ИРМА,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Технологии защиты информации" (ООО "Тех ЗИ")
Страна - РОССИЯ
Населенный пункт - Московская область, г. Королев
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 6
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1786 от 2023.09.04 ПРИКАЗ_Об утверждении типов средств измерений (9)
Наличие аналогов СИ: Антенны измерительные рамочные для проведения специсследований (ИРМА)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Технологии защиты информации" (ООО "Тех ЗИ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
89911-23 04.09.2028 |
Антенны измерительные рамочные для проведения специсследований, ИРМА Общество с ограниченной ответственностью "Технологии защиты информации" (ООО "Тех ЗИ") (РОССИЯ Московская область, г. Королев) |
ОТ МП |
1 год |
|
95201-25 15.04.2030 |
Пробники напряжения для проведения специальных исследований, ПН-2СИ Общество с ограниченной ответственностью "Технологии защиты информации" (ООО "Тех ЗИ") (РОССИЯ Московская область, г. Королев) |
ОТ МП |
1 год |
Кто поверяет Антенны измерительные рамочные для проведения специсследований (ИРМА)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 3 | 0 | 3 | 0 | 0 | 0 | 0 |
Стоимость поверки Антенны измерительные рамочные для проведения специсследований (ИРМА)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
11500 | 11500 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист документа РЭ 26.51.44-004-88922204-2019 «Антенна измерительная рамочная для проведения специсследований ИРМА. Руководство по эксплуатации» типографским способом и на маркировочный ярлык на корпусе антенны ИРМА в виде наклейки.
Лист № 4 Всего листов 5Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Порядок работы» документа РЭ 26.51.44-004-88922204-2019 «Антенна измерительная рамочная для проведения специсследований ИРМА. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3469 «Об утверждении Государственной поверочной схемы для средств измерений напряженности магнитного поля в диапазоне частот от 0,000005 до 1000 МГц»;
ТУ 26.51.44-004-88922204-2019 «Антенна измерительная рамочная для проведения специсследований ИРМА. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Технологии защиты информации» (ООО «Тех ЗИ»)
ИНН 5054091042
Юридический адрес: 141090, Московская обл., г. Королев, мкр. Юбилейный, ул. Пионерская, д. 7/1, кв. 148
Телефон: 8 (495) 515-13-56
Е-mail: dir@tehzi.ru
Изготовитель
Общество с ограниченной ответственностью «Технологии защиты информации» (ООО «Тех ЗИ»)ИНН 5054091042
Юридический адрес: 141090, Московская обл., г. Королев, мкр. Юбилейный, ул. Пионерская, д. 7/1, кв. 148
Адрес места осуществления деятельности: 141090, Московская обл., г. Королев, мкр. Юбилейный, ул. Лесная, д. 20
Телефон: 8 (495) 515-13-56
Е-mail: dir@tehzi.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехническихизмерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): 8 (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Правообладатель
Общество с ограниченной ответственностью «Технологии защиты информации» (ООО «Тех ЗИ»)ИНН 5054091042
Юридический адрес: 141090, Московская обл., г. Королев, мкр. Юбилейный, ул. Пионерская, д. 7/1, кв. 148
Телефон: 8 (495) 515-13-56
Е-mail: dir@tehzi.ru
Принцип действия антенн ИРМА основан на преобразовании наведенной под действием магнитного поля на рамке антенны ИРМА ЭДС в сигнал, пропорциональный напряженности магнитного поля, дальнейшего усиления сигнала и передачи его в коаксиальный тракт с волновым сопротивлением 50 Ом.
Конструктивно антенна ИРМА состоит из экранированной рамки, объединенной в одном корпусе с дифференциальным усилителем; элементов питания и стабилизатора напряжения питания постоянного тока, которые размещены в корпусе антенны ИРМА.
Питание антенн ИРМА осуществляется от двух элементов питания типа 6F22 9В.
Общий вид антенны ИРМА представлен на рисунке 1.
Схема пломбировки антенны ИРМА от несанкционированного доступа представлена на рисунке 1.
Место нанесения знака утверждения типа, представлено на рисунке 1.
Место нанесения заводского номера в виде 4 (четырех) цифр представлено на рисунке 1.
Возможное место нанесения знака поверки представлено на рисунке 1.
1
6
5
3
4
2
-

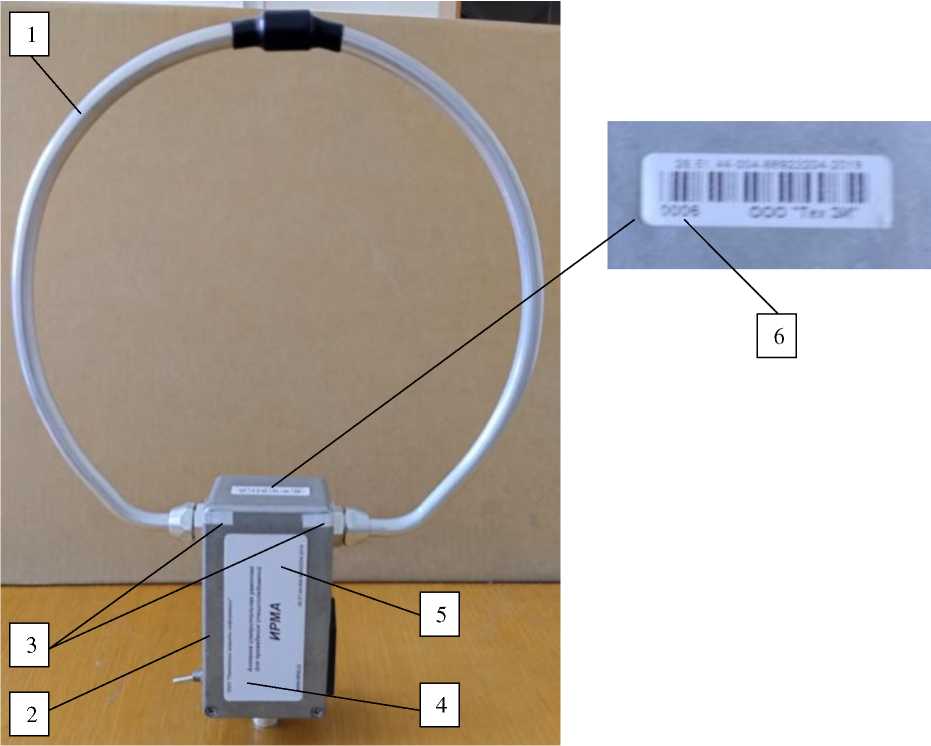

1 - экранированная рамка
-
2 - корпус антенны
-
3 - место пломбирования от несанкционированного доступа
-
4 - место нанесения знака утверждения типа
-
5 - возможное место нанесения знака поверки
-
6 - место нанесения заводского номера
Рисунок 1 - Общий вид антенны ИРМА с местами пломбирования от несанкционированного доступа и местами нанесения знака утверждения типа, заводского номера и знака поверки
Таблица 4 - Комплектность антенны ИРМА
|
Наименование |
Обозначение |
Количество |
|
Антенна измерительная рамочная для проведения специсследований ИРМА |
26.51.44-004-88922204-2019 |
1 шт. |
|
Кабель соединительный |
- |
1 шт. |
|
Элемент питания типа 6F22 9В |
- |
2 шт. |
|
Упаковка (укладка)* |
- |
1 шт. |
|
Руководство по эксплуатации |
РЭ 26.51.44-004-88922204-2019 |
1 экз. |
|
* Поставляется по отдельному заказу | ||
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот /, МГц |
от 0,009 до 30 включ. |
|
Диапазон изменения коэффициента калибровки, дБ (1 Ом-1^м-1) |
от -37 до -6 |
|
Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ |
±2,0 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Тип выходного ВЧ соединителя |
N (розетка) |
|
Напряжение питания постоянного тока, В |
два элемента питания типа 6F22 9В |
|
Время установления рабочего режима, мин, не более |
5 |
|
Максимальная измеряемая величина напряженности магнитного поля (при компрессии 1 дБ), мА^м ', не менее |
20 |
|
Напряжение собственных шумов Иш при полосе пропускания Af |
не более значений, приведенных в таблице 3 |
|
Время непрерывной работы, ч, не менее |
8 |
|
Масса, кг, не более |
0,5 |
|
Габаритные размеры, мм, не более: длина ширина высота |
360 270 60 |
|
Рабочие условия применения: температура окружающего воздуха, °С атмосферное давление, кПа (мм рт.ст.) относительная влажность окружающего воздуха при +25 °С, %, не более |
от +15 до +40 от 84,0 до 106,7 (от 630 до 800) 85 |
Таблица 3 - Напряжение собственных шумов Иш
|
/, МГц |
0,009 |
0,02 |
0,1 |
1 |
10 |
30 |
1 |
10 |
30 |
|
А/, кГц |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
9 |
9 |
9 |
|
Иш, дБ (1 мкВ) |
23 |
23 |
23 |
3 |
3 |
3 |
18 |
18 |
18 |
