Сведения о средстве измерений: 90061-23 Микротвердомеры Виккерса

Номер по Госреестру СИ: 90061-23
90061-23 Микротвердомеры Виккерса
(Microvicky)

Назначение средства измерений:
Микротвердомеры Виккерса Microvicky (далее - микротвердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.

сертификация программного обеспечения
Внешний вид. Микротвердомеры Виккерса, http://oei-analitika.ru рисунок № 1
Внешний вид.
Микротвердомеры Виккерса
Рисунок № 1

Общие сведения

Дата публикации - 28.09.2023
Срок свидетельства - 28.09.2028
Номер записи - 192000
ID в реестре СИ - 1411248
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

мод. MicroVicky VH1010A, VH1010A, MicroVicky VH1010A, Microvicky - VH1010A, Microvicky,

Производитель

Изготовитель - Фирма "Sinowon Innovation Metrology Manufacture Limited"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Владивосток - город и порт на Дальнем Востоке России, политический, культурный, научный, образовательный и экономический центр региона, административный центр Приморского края, Владивостокского городского округа, а с 13 декабря 2018 года - центр Дальневосточного федерального округа. Расположен на полуострове Муравьева-Амурского, городу подчинены 5 сельских поселений и острова в заливе Петра Великого Японского моря.

Конечный пункт Транссибирской магистрали. Один из крупнейших морских портов Дальневосточного бассейна. Главная база Тихоокеанского флота. Крупнейший научно-образовательный центр Дальневосточного региона, включающий Дальневосточный федеральный университет и Дальневосточное отделение Российской академии наук.

Владивосток - крупный экономический центр Дальнего Востока и лидер среди городов Приморского края, отличающийся концентрацией трудовых, финансовых и производственных ресурсов. Город имеет диверсифицированную экономику, представленную развитыми обрабатывающими производствами (машиностроение, судостроение, судоремонт, производство продуктов питания и т.д.), оптовой и розничной торговлей, сферой услуг, транспортом и связью. В неблагоприятном положении находятся: строительство, сельское хозяйство, энергетика, газо- и водоснабжение. Во Владивостоке зарегистрировано более 46 тысяч предприятий и организаций, 92,9% из них - частные.

Отчет "Анализ рынка поверки в Владивостоке" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Владивосток.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 23
Выдано извещений - 0
Кол-во периодических поверок - 7
Кол-во средств измерений - 10
Кол-во владельцев - 13
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1986 от 2023.09.28 ПРИКАЗ_Об утверждении типов средств измерений (5)

Наличие аналогов СИ: Микротвердомеры Виккерса (Microvicky)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Sinowon Innovation Metrology Manufacture Limited"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
72245-18
24.08.2029
Системы видеоизмерительные, Sinowon
Фирма "Sinowon Innovation Metrology Manufacture Limited" (КИТАЙ )
ОТ
МП
1 год
88861-23
18.04.2028
Твердомеры, AutoBrin
Фирма "Sinowon Innovation Metrology Manufacture Limited" (КИТАЙ )
ОТ
МП
1 год
88865-23
18.04.2028
Твердомеры, iRock
Фирма "Sinowon Innovation Metrology Manufacture Limited" (КИТАЙ )
ОТ
МП
1 год
90060-23
28.09.2028
Твердомеры Виккерса универсальные, SV
Фирма "Sinowon Innovation Metrology Manufacture Limited" (КИТАЙ )
ОТ
МП
1 год
90061-23
28.09.2028
Микротвердомеры Виккерса, Microvicky
Фирма "Sinowon Innovation Metrology Manufacture Limited" (КИТАЙ )
ОТ
МП
1 год
94113-24
17.12.2029
Твердомеры, Melytec 150R
Фирма "Sinowon Innovation Metrology Manufacture Limited" (КИТАЙ )
ОТ
МП
1 год
94768-25
28.02.2030
Твердомеры, Melytec UNI250
Фирма "Sinowon Innovation Metrology Manufacture Limited" (КИТАЙ )
ОТ
МП
1 год

Современная Пермь - крупный промышленный центр на востоке европейской части России и третий по величине город в стране после Москвы и Санкт-Петербурга (799,68 кв. км).

Градообразующей осью Перми исторически является река Кама, приток Волги и главная река Западного Урала. Вдоль берегов Камы город протянулся на 70 км, уступая по длине только Санкт-Петербургу и Сочи.

Пермь - один из крупнейших промышленных центров страны. Ведущими отраслями экономики города являются машиностроение, нефте- и газопереработка, электроэнергетика, химия и нефтехимия, пищевая промышленность, деревообработка и полиграфия.

Пересечение трансконтинентальных автомобильных, железнодорожных и воздушных линий делает Пермь значительным транспортным узлом и логистическим центром Урала. Кама - пятая по длине река в Европе. Водный путь по Каме приведет вас в направлении пяти морей - Азовского, Черного, Каспийского, Белого и Балтийского. Автолюбители могут добраться до Перми по федеральной трассе Москва-Чита. Международный аэропорт Большое Савино осуществляет регулярные авиаперевозки по России и за рубеж, имеет пограничные и таможенные службы.

Отчет "Анализ рынка поверки в Перми" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пермь.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Микротвердомеры Виккерса (Microvicky)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "МОСЭНЕРГОТЕСТ"
(RA.RU.313419)
  • мод. MicroVicky VH1010A
  • 2 2 0 0 2 2 0
    ООО «МетрЛифтСервис»
    (RA.RU.314115)
  • Microvicky
  • MicroVicky VH1010A
  • мод. MicroVicky VH1010A
  • 6 6 0 0 6 6 0
    ООО "ОТГ"
    (RA.RU.315052)
  • Microvicky - VH1010A
  • 6 5 1 0 6 5 1
    ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
    (RA.RU.311501)
  • VH1010A
  • VH1010
  • 2 1 0 2 0 2 0 2
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • Microvicky VH1010A
  • 1 1 0 1 0 0 0 0
    ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА"
    (RA.RU.311232)
    РСТ
  • Microvicky VH1010A
  • 1 0 1 0 1 0 1
    ООО "АЗ-И"
    (RA.RU.312199)
  • VH1010A
  • 5 1 3 2 0 5 3 2

    Стоимость поверки Микротвердомеры Виккерса (Microvicky)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Микротвердомеры имеют в своем составе встроенное программное обеспечение «Ivicky» (далее-ПО). ПО предназначено для управления процессом испытаний, а также для обработки и вывода результатов измерений.

    Программное обеспечение защищено от несанкционированного доступа ключом электронной защиты.

    Уровень защиты программного обеспечения «Средний» в соответствии с Р 50.2.077 - 2014.

    Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование

    «Ivicky»

    Номер версии (идентификационный номер ПО)

    не ниже 2.0

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на титульный лист эксплуатационной документации и маркировочную табличку.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Руководство по эксплуатации Microvicky - РЭ. Раздел 8 - выполнение измерений.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений.

    ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твердости по Виккерсу. Часть 1. Метод измерения;

    ГОСТ 8.063-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твердости металлов и сплавов по шкалам Виккерса.

    Правообладатель

    Фирма «Sinowon Innovation Metrology Manufacture Limited», Китай

    Адрес: A1, KaiSong Park, 2Baima Xianfeng Road, South District, DounGuan, China (523080) (Китай)

    Телефон: 0086-769-23184144

    E-Mail: sinowon@188.com

    Изготовитель

    Фирма «Sinowon Innovation Metrology Manufacture Limited», Китай
    Адрес: A1, KaiSong Park, 2Baima Xianfeng Road, South District, DounGuan, China (523080) (Китай)
    Телефон: 0086-769-23184144
    E-Mail: sinowon@188.com

    Испытательный центр


    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»).
    Место нахождения и адрес юридического лица: 603950, г. Нижний Новгород, ул. Республиканская, д. 1
    Телефон: 8 800 200 22 14
    Факс: (831) 428- 57-48
    E-mail: mail@nncsm.ru

    Правообладатель

    Фирма «Sinowon Innovation Metrology Manufacture Limited», Китай
    Адрес: A1, KaiSong Park, 2Baima Xianfeng Road, South District, DounGuan, China (523080) (Китай)
    Телефон: 0086-769-23184144
    E-Mail: sinowon@188.com

    Принцип действия микротвердомеров основан на статическом вдавливании алмазного пирамидального индентора с последующим измерением длин диагоналей восстановленного отпечатка.

    Микротвердомеры состоят из силовой рамы, на которой установлены механизм приложения нагрузки, сенсорный экран и оптическая система. С целью автоматизации процесса измерений, твердомеры могут дооснащаться цифровой камерой и персональным компьютером.

    Микротвердомеры выпускаются следующих модификаций:

    Microvicky - VH1010A - моторизованный/механический стол, моторизованная турель; Microvicky - VH1010 - механический стол, механическая турель.

    Количество модификаций - 2.

    На силовой раме твердомера при помощи клеящего состава устанавливается маркировочная табличка с информацией об изготовителе, заводском номере и модификации твердомера. Заводской номер в виде цифрового кода наносится любым удобным технологическим способом.

    Пломбирование твердомеров не предусмотрено. Нанесение знака поверки на корпус твердомера не предусмотрено. Общий вид микротвердомеров представлены на Рисунке 1.

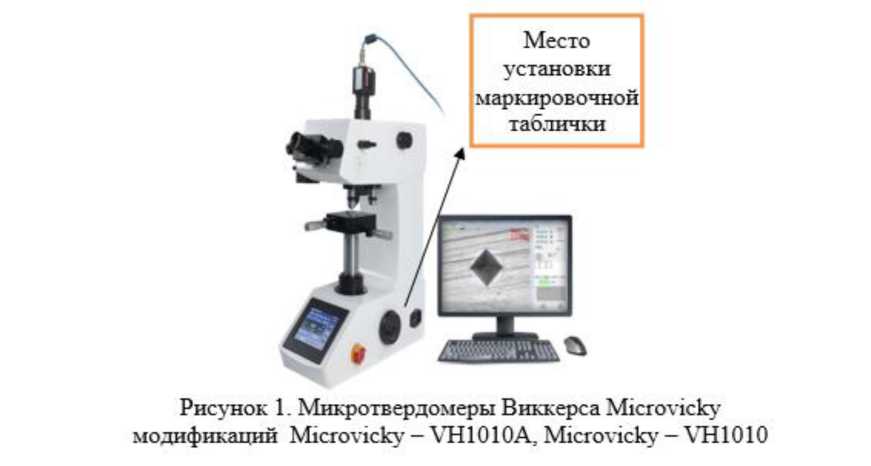

    Внешний вид. Микротвердомеры Виккерса (Microvicky), http://oei-analitika.ru

    Рисунок 1. Микротвердомеры Виккерса Microvicky модификаций Microvicky' - VH1010A, Microvicky' - \"Н 1010

    Место установки маркировочной таблички


    Таблица 4 - Комплектность твердомеров

    Наименование

    Обозначение

    Количество

    Микротвердомер

    Microvicky - VH1010A или Microvicky - VH1010

    1 шт.

    Алмазный наконечник

    1 шт.

    Алмазный наконечник Кнупа

    по заказу

    Цифровая камера с персональным компьютером

    по заказу

    1 комплект

    Паспорт

    Microvicky -ПС

    1 экз.

    Руководство по эксплуатации

    Microvicky -РЭ

    1 экз.


    твердомеров представлены в таблицах 2-3.

    Таблица 2 - Диапазоны измерений и пределы допускаемых абсолютных погрешностей измерений чисел твердости по шкалам Виккерса

    Обозначение шкалы твёрдости

    Диапазоны измерений твёрдости HV

    св. 50 до 200 включ.

    св. 200 до

    350 включ.

    св. 350 до 550 включ.

    св. 550 до

    850 включ.

    св. 850 до 1500

    Пределы допускаемой абсолютной погрешности микротвердомера, HV, (±)

    HV0,01

    20,0

    35,0

    -

    -

    -

    HV0,025

    20,0

    35,0

    -

    -

    -

    HV0,05

    20,0

    35,0

    65

    -

    -

    HV0,1

    15,0

    35,0

    60,0

    100,0

    -

    HV0,2

    15,0

    30,0

    60,0

    100,0

    110,0

    HV0,3

    15,0

    25,0

    45,0

    90,0

    110,0

    HV0,5

    10,0

    20,0

    35,0

    70,0

    120,0

    HV1

    8,0

    15,0

    25,0

    50,0

    75,0

    Таблица 3 - Технические характеристики микротвердомеров

    Наименование характеристики

    Значение

    Характеристики оптической системы:

    - диапазон увеличения оптической системы

    100х, 400х

    Диапазон времени выдержки испытательной нагрузки, с

    от 0 до 60

    Продолжение таблицы 3

    Наименование характеристики

    Значение

    0,09807 (0,01)

    0,2452 (0,025)

    0,4903 (0,050)

    Номинальные значения испытательных

    0,9807 (0,100)

    нагрузок, Н (кгс)

    1,961 (0,200)

    2,942 (0,300)

    4,903 (0,500)

    9,807 (1,000)

    Габаритные размеры: - длина, мм не более:

    550

    - ширина, мм не более:

    250

    - высота, мм не более:

    650

    Масса, кг, не более

    60

    Параметры электрического питания - напряжение питания, В

    220 ±10 %

    - потребляемая мощность, В^А, не более

    400

    Рабочие условия эксплуатации:

    - температура окружающего воздуха, °С

    от +15 до +25

    - относительная влажность воздуха, %

    до 80

    - атмосферное давление, кПа

    от 84 до 106,7


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
