Номер по Госреестру СИ: 90062-23
90062-23 Машины координатно-измерительные
(Spark Plus)
Назначение средства измерений:
Машины координатно-измерительные Spark Plus (далее - КИМ) предназначены для измерений геометрических размеров деталей сложной формы с последующим определением отклонения формы и расположения поверхностей элементов деталей.
Внешний вид.
Машины координатно-измерительные
Рисунок № 1
Внешний вид.
Машины координатно-измерительные
Рисунок № 2
Внешний вид.
Машины координатно-измерительные
Рисунок № 3
Внешний вид.
Машины координатно-измерительные
Рисунок № 4
Внешний вид.
Машины координатно-измерительные
Рисунок № 5
Общие сведения
Дата публикации - 28.09.2023
Срок свидетельства - 28.09.2028
Номер записи - 192001
ID в реестре СИ - 1411249
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Spark Plus 10.08.07, 10.08.07,
Производитель
Изготовитель - Innovalia Metrology
Страна - ИСПАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.
Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.
Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.
Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Примечание!
Добавлены следующие фильтры:- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1986 от 2023.09.28 ПРИКАЗ_Об утверждении типов средств измерений (5)
Наличие аналогов СИ: Машины координатно-измерительные (Spark Plus)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Innovalia Metrology
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
89157-23 |
Машина координатно-измерительная, Sky 50.35.30 Innovalia Metrology (ИСПАНИЯ ) |
ОТ МП |
1 год |
|
90062-23 28.09.2028 |
Машины координатно-измерительные, Spark Plus Innovalia Metrology (ИСПАНИЯ ) |
ОТ МП |
1 год |
|
92345-24 10.06.2029 |
Машины координатно-измерительные, SPARK Innovalia Metrology (ИСПАНИЯ ) |
ОТ МП |
1 год |
|
95955-25 23.07.2030 |
Машины координатно-измерительные, SKY Innovalia Metrology (ИСПАНИЯ ) |
ОТ МП |
1 год |
"Подбор поверителей по разделу области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретном разделе области измерений. Более 200 подразделов из 19 областей измерений.
Для запуска отчета достаточно выбрать из списка интересующий раздел области измерений и нажать кнопку "Показать результат".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Машины координатно-измерительные (Spark Plus)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ООО "МОСЭНЕРГОТЕСТ" (RA.RU.313419) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Машины координатно-измерительные (Spark Plus)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Машины координатно-измерительные Spark Plus работают под управлением метрологически значимого программного обеспечения «M3» (далее - ПО).
Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО блокирует редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать измеренные значения.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Для защиты ПО от несанкционированного доступа используют USB-ключ, который использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации).
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0772014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
M3 |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.10 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типаНаносится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Приведены в разделе 7 «Инструкции по работе с КИМ» в «Машины координатноизмерительные Spark Plus. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472.
ПравообладательInnovalia Metrology, Испания
Юридический адрес: Camino de la Yesera, 2, Islarra Industrial Estate, 01139 Altube - Zuia, Alava, Spain
Телефон: +34 945 430 718
Факс: +44 (0131) 440-75-01
E-mail: trimek@trimek.com
Web-сайт: www.trimek.com
Изготовитель
Innovalia Metrology, ИспанияАдрес: Camino de la Yesera, 2, Islarra Industrial Estate, 01139 Altube - Zuia, Alava, Spain
Телефон: +34 945 430 718
Факс: +44 (0131) 440-75-01
E- mail: trimek@trimek.com
Web-сайт: www.trimek.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-03-50
E-marL: info@autoprogress-m.ru
Правообладатель
Innovalia Metrology, ИспанияЮридический адрес: Camino de la Yesera, 2, Islarra Industrial Estate, 01139 Altube - Zuia, Alava, Spain
Телефон: +34 945 430 718
Факс: +44 (0131) 440-75-01
E-mail: trimek@trimek.com
Web-сайт: www.trimek.com
Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали и последующих расчетах линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Конструктивно КИМ являются машинами портального типа с подвижным порталом. КИМ состоят из станины, предметного стола, демпфирующих опор измерительного стола, траверсы и пиноли, выполненных из гранита для обеспечения одинакового коэффициента температурного расширения по всем осям. Направляющие по оси X, по которой перемещается портал, встроены непосредственно в станину и закрыты защитным чехлом. Траверса, по которой перемещается ползун с пинолью, является направляющей по оси Y. Уравновешивание перемещающейся по оси Z пиноли происходит с помощью управляемого пневматического цилиндра, что обеспечивает малую инертность при остановке пиноли. Перемещения подвижных частей КИМ осуществляются на воздушных подшипниках с помощью ременной фрикционной передачи. Три направляющие образуют декартову систему координат X, Y, Z. В зависимости от требований заказчика КИМ могут комплектоваться измерительными головами REVO-2, PH10MQ Plus, PH10M Plus, PH20 и контактным сканирующим датчиком SP80. На измерительные головы Renishaw PH10M Plus и PH10MQ Plus в зависимости от требований заказчика устанавливаются контактные датчики TP7M, TP20, TP200, SP25M или лазерные сканеры Optiscan 1015-L/HR, Optiscan D1040-L, Optiscan D1100-L.
Измерения производятся в ручном и автоматическом (ЧПУ) режимах. В ручном режиме управления перемещение головки осуществляется при помощи пульта управления. В автоматическом режиме - с помощью программного обеспечения, установленного на компьютер, по заранее составленной программе.
По дополнительному заказу потребителя КИМ могут комплектоваться системой температурной компенсации.
Машины координатно-измерительные Spark Plus выпускаются в двадцати четырех модификациях: 06.05.05, 08.07.05, 08.07.07, 10.07.05, 10.07.07, 10.08.07, 10.07.10, 10.10.05, 10.10.07, 10.10.10, 12.10.05, 12.10.07, 12.10.10, 14.10.05, 14.10.07, 14.10.10, 14.12.10, 16.10.05, 16.10.07, 16.10.10, 16.12.10, 20.10.07, 20.10.10, 20.12.10 отличающихся погрешностью, диапазонами измерений, конфигурациями измерительных головок и контактных датчиков.
Пломбирование крепёжных винтов корпуса КИМ не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер КИМ методом печати в числовом формате указывается на маркировочной табличке, расположенной на передней поверхности корпуса КИМ.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид КИМ представлен на рисунке 1.
Общий вид маркировочной таблички представлен на рисунке 2.
Общий вид сканеров представлен на рисунках 3, 4 и 5.

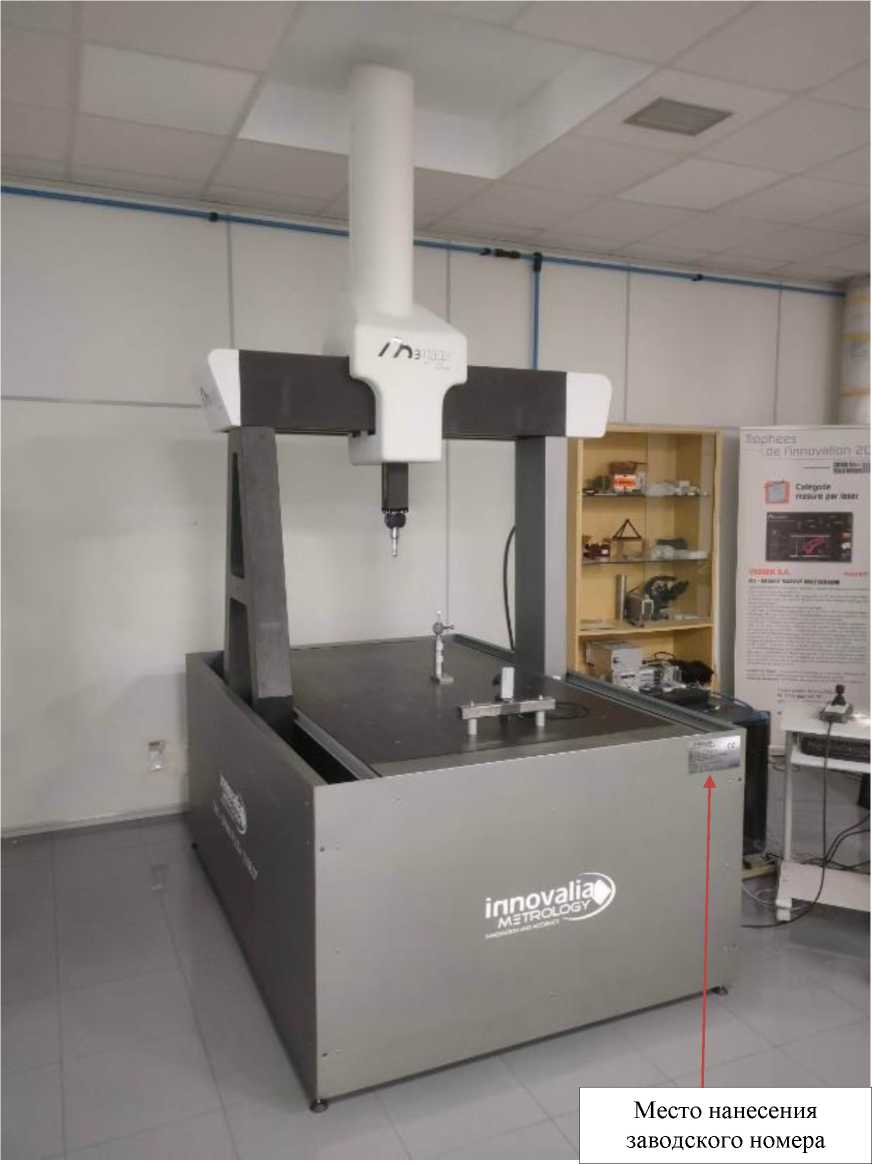

Рисунок 1 - Общий вид машин координатно-измерительных серии Spark Plus
Место расположения заводского номера

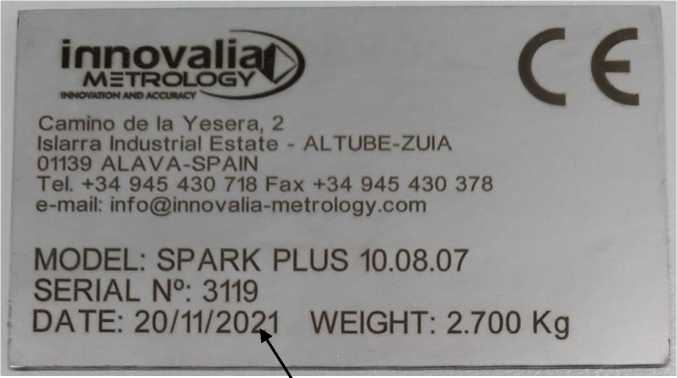

Рисунок 2 - Общий вид маркировочной таблички

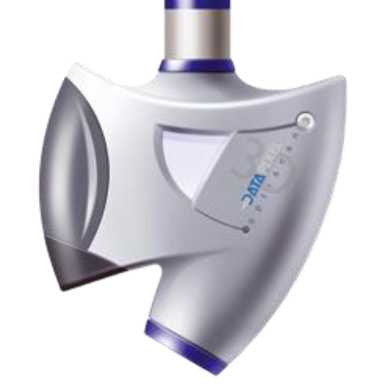

Рисунок 3 - Общий вид лазерного сканера
Optiscan D1040-L

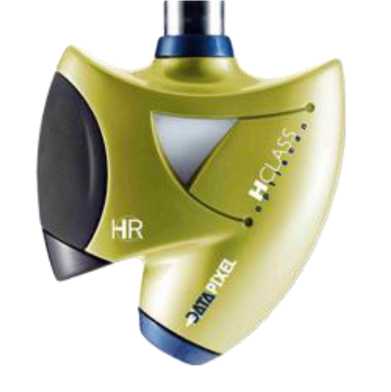

Рисунок 4 - Общий вид лазерного сканера
Optiscan 1015-L/HR

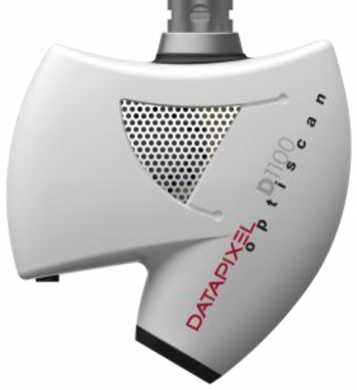

Рисунок 5 - Общий вид лазерного сканера Optiscan D1100-L
Таблица 7 -
|
Наименование |
Обозначение |
Количество |
|
Машина координатная измерительная |
Spark Plus |
1 шт. |
|
Пульт управления КИМ |
- |
1 шт. |
|
Набор контактных датчиков |
- |
1 компл. |
|
Шкаф управления |
- |
1 шт. |
|
Лазерный сканер* |
- |
По заказу |
|
Наименование |
Обозначение |
Количество |
|
Система температурной компенсации * |
- |
По заказу |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Руководство пользователя ПО |
- |
1 экз. |
|
Сфера |
- |
1 экз. |
|
Примечание:* - поставляется по дополнительному заказу | ||
Таблица 2 - Метрологические характеристики КИМ
|
Модифи кация |
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности*, мкм (•L - измеряемая длина в мм) | |||||||
|
Измерительная голова PH10MQ Plus/PH10M Plus с контактным датчиком TP7M |
Измерительная голова PH10MQ Plus/PH10M Plus с контактным датчиком TP20/TP200 |
Измерительная голова PH20 | |||||||
|
Измерительная голова REVO-2 | |||||||||
|
Ось X |
Ось Y |
Ось Z |
MPEe |
MPEp |
MPEe |
MPEp |
MPEe |
MPEp | |
|
06.05.05 |
от 0 до 600 |
от 0 до 500 |
от 0 до 500 |
±(2,3+1,6<L/1000) |
±2,3 |
±(1,2+1,6Ъ/1000) |
±1,2 |
±(0,9+1,6<L/1000) |
±0,9 |
|
08.07.05 |
от 0 до 800 |
от 0 до 700 |
от 0 до 500 |
±(2,3+1,6<L/1000) |
±2,3 |
±(1,2+1,6Ъ/1000) |
±1,2 |
±(0,9+1,6<L/1000) |
±0,9 |
|
08.07.07 |
от 0 до 800 |
от 0 до 700 |
от 0 до 700 |
±(2,6+1,6-L/1000) |
±2,6 |
±(1,3+1,6<L/1000) |
±1,3 |
±(1,0+1,6<L/1000) |
±1,0 |
|
10.07.05 |
от 0 до 1000 |
от 0 до 700 |
от 0 до 500 |
±(2,3+1,6<L/1000) |
±2,3 |
±(1,2+1,6Ъ/1000) |
±1,2 |
±(0,9+1,6<L/1000) |
±0,9 |
|
10.07.07 |
от 0 до 1000 |
от 0 до 700 |
от 0 до 700 |
±(2,8+1,6<L/1000) |
±2,8 |
±(1,4+1,6Ъ/1000) |
±1,4 |
±(1,1+1,6Ъ/1000) |
±1,1 |
|
10.08.07 |
от 0 до 1000 |
от 0 до 800 |
от 0 до 700 |
±(2,8+1,6<L/1000) |
±2,8 |
±(1,4+1,6Ъ/1000) |
±1,4 |
±(1,1+1,6Ъ/1000) |
±1,1 |
|
10.07.10 |
от 0 до 1000 |
от 0 до 700 |
от 0 до 1000 |
±(3,9+1,8<L/1000) |
±3,9 |
±(1,9+1,8<L/1000) |
±1,9 |
±(1,5+1,8<L/1000) |
±1,5 |
|
10.10.05 |
от 0 до 1000 |
от 0 до 1000 |
от 0 до 500 |
±(2,8+1,6-L/1000) |
±2,8 |
±(1,4+1,6Ъ/1000) |
±1,4 |
±(1,1+1,6Ъ/1000) |
±1,1 |
|
10.10.07 |
от 0 до 1000 |
от 0 до 1000 |
от 0 до 700 |
±(3,3+1,8-L/1000) |
±3,3 |
±(1,7+1,8<L/1000) |
±1,7 |
±(1,3+1,8<L/1000) |
±1,3 |
|
10.10.10 |
от 0 до 1000 |
от 0 до 1000 |
от 0 до 1000 |
±(4,4+1,9<L/1000) |
±4,4 |
±(2,2+1,9-L/1000) |
±2,2 |
±(1,7+1,9<L/1000) |
±1,7 |
|
12.10.05 |
от 0 до 1200 |
от 0 до 1000 |
от 0 до 500 |
±(2,8+1,6<L/1000) |
±2,8 |
±(1,4+1,6Ъ/1000) |
±1,4 |
±(1,1+1,6Ъ/1000) |
±1,1 |
|
12.10.07 |
от 0 до 1200 |
от 0 до 1000 |
от 0 до 700 |
±(3,3+1,8-L/1000) |
±3,3 |
±(1,7+1,8<L/1000) |
±1,7 |
±(1,3+1,8<L/1000) |
±1,3 |
|
12.10.10 |
от 0 до 1200 |
от 0 до 1000 |
от 0 до 1000 |
±(4,4+1,9<L/1000) |
±4,4 |
±(2,2+1,9-L/1000) |
±2,2 |
±(1,7+1,9<L/1000) |
±1,7 |
|
14.10.05 |
от 0 до 1400 |
от 0 до 1000 |
от 0 до 500 |
±(2,8+1,6<L/1000) |
±2,8 |
±(1,4+1,6Ъ/1000) |
±1,4 |
±(1,1+1,6Ъ/1000) |
±1,1 |
|
14.10.07 |
от 0 до 1400 |
от 0 до 1000 |
от 0 до 700 |
±(з,6+1,8Ъ/1000) |
±3,6 |
±(1,8+1,8<L/1000) |
±1,8 |
±(1,4+1,8<L/1000) |
±1,4 |
|
14.10.10 |
от 0 до 1400 |
от 0 до 1000 |
от 0 до 1000 |
±(4,4+1,9<L/1000) |
±4,4 |
±(2,2+1,9<L/1000) |
±2,2 |
±(1,7+1,9<L/1000) |
±1,7 |
|
14.12.10 |
от 0 до 1400 |
от 0 до 1200 |
от 0 до 1000 |
±(4,6+2,0Ъ/1000) |
±4,6 |
±(2,3+2,0-L/1000) |
±2,3 |
±(1,8+2,0<L/1000) |
±1,8 |
|
16.10.05 |
от 0 до 1600 |
от 0 до 1000 |
от 0 до 500 |
±(2,8+1,6<L/1000) |
±2,8 |
±(1,4+1,6Ъ/1000) |
±1,4 |
±(1,1+1,6Ъ/1000) |
±1,1 |
|
16.10.07 |
от 0 до 1600 |
от 0 до 1000 |
от 0 до 700 |
±(3,9+1,9<L/1000) |
±3,9 |
±(1,9+1,9<L/1000) |
±1,9 |
±(1,5+1,9<L/1000) |
±1,5 |
|
16.10.10 |
от 0 до 1600 |
от 0 до 1000 |
от 0 до 1000 |
±(4,6+2,0<L/1000) |
±4,6 |
±(2,3+2,0-L/1000) |
±2,3 |
±(1,8+2,0<L/1000) |
±1,8 |
|
16.12.10 |
от 0 до 1600 |
от 0 до 1200 |
от 0 до 1000 |
±(4,9+2,0<L/1000) |
±4,9 |
±(2,4+2,1<L/1000) |
±2,4 |
±(1,9+2,1<L/1000) |
±1,9 |
|
20.10.07 |
от 0 до 2000 |
от 0 до 1000 |
от 0 до 700 |
±(4,1+1,8<L/1000 |
±4,1 |
±(2,1+1,9-L/1000) |
±2,1 |
±(1,6+1,9<L/1000) |
±1,6 |
Примечание: * - при температуре окружающего воздуха от +18 °C до +22 °C и относительной влажности воздуха от 25 % до 85 %;
MPEE - абсолютная погрешность измерений длины (пространственных измерений);
MPEp - абсолютная погрешность измерительной головки/датчика.
|
Модифи кация |
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности*, мкм (•L - измеряемая длина в мм) | |||||||
|
Измерительная голова PH10MQ Plus/PH10M Plus с контактным датчиком TP7M |
Измерительная голова PH10MQ Plus/PH10M Plus с контактным датчиком TP20/TP200 |
Измерительная голова PH20 | |||||||
|
Измерительная голова |
REVO-2 | ||||||||
|
Ось X |
Ось Y |
Ось Z |
MPEe |
MPEp |
MPEe |
MPEp |
MPEe |
MPEp | |
|
20.10.10 |
от 0 до 2000 |
от 0 до 1000 |
от 0 до 1000 |
±(4,6+2,0-L/1000) |
±4,6 |
±(2,3+2,0<L/1000) |
±2,3 |
±(1,8+2,0<L/1000) |
±1,8 |
|
20.12.10 |
от 0 до 2000 |
от 0 до 1200 |
от 0 до 1000 |
±(4,9+2,0-L/1000) |
±4,9 |
±(2,4+2,1<L/1000) |
±2,4 |
±(1,9+2,1<L/1000) |
±1,9 |
|
Примечание: * - при температуре окружающего воздуха от +18 °C до +22 °C и относительной влажности воздуха от 25 % до 85 %; MPEE - абсолютная погрешность измерений длины (пространственных измерений); MPEp - абсолютная погрешность измерительной головки/датчика. | |||||||||
Таблица 3 - Метрологические характеристики КИМ
|
Модифи кация |
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности*, мкм (•L - измеряемая длина в мм) | |||||
|
Измерительная голова PH10MQ Plus/PH10M Plus c контактным датчиком SP25M |
Контактный датчик SP80 | ||||||
|
Ось X |
Ось Y |
Ось Z |
MPEe |
MPEp |
MPEe |
MPEp | |
|
06.05.05 |
от 0 до 600 |
от 0 до 500 |
от 0 до 500 |
±(0,9+1,6-L/1000) |
±0,9 |
±(0,5+1,6<L/1000) |
±0,5 |
|
08.07.05 |
от 0 до 800 |
от 0 до 700 |
от 0 до 500 |
±(0,9+1,6-L/1000) |
±0,9 |
±(0,5+1,6<L/1000) |
±0,5 |
|
08.07.07 |
от 0 до 800 |
от 0 до 700 |
от 0 до 700 |
±(1,0+1,6<L/1000) |
±1,0 |
±(0,6+1,6<L/1000) |
±0,6 |
|
10.07.05 |
от 0 до 1000 |
от 0 до 700 |
от 0 до 500 |
±(0,9+1,6<L/1000) |
±0,9 |
±(0,5+1,6<L/1000) |
±0,5 |
|
10.07.07 |
от 0 до 1000 |
от 0 до 700 |
от 0 до 700 |
±(1,1+1,6-L/1000) |
±1,1 |
±(0,7+1,6<L/1000) |
±0,7 |
|
10.08.07 |
от 0 до 1000 |
от 0 до 800 |
от 0 до 700 |
±(1,1+1,6-L/1000) |
±1,1 |
±(0,7+1,6<L/1000) |
±0,7 |
|
10.07.10 |
от 0 до 1000 |
от 0 до 700 |
от 0 до 1000 |
±(1,5+1,8<L/1000) |
±1,5 |
±(1,1+1,8Ъ/1000) |
±1,1 |
|
10.10.05 |
от 0 до 1000 |
от 0 до 1000 |
от 0 до 500 |
±(1,1+1,6Ъ/1000) |
±1,1 |
±(0,7+1,6-L/1000) |
±0,7 |
|
10.10.07 |
от 0 до 1000 |
от 0 до 1000 |
от 0 до 700 |
±(1,3+1,8-L/1000) |
±1,3 |
±(0,9+1,8<L/1000) |
±0,9 |
|
10.10.10 |
от 0 до 1000 |
от 0 до 1000 |
от 0 до 1000 |
±(1,7+1,9<L/1000) |
±1,7 |
±(1,3+1,9<L/1000) |
±1,3 |
|
12.10.05 |
от 0 до 1200 |
от 0 до 1000 |
от 0 до 500 |
±(1,1+1,6-L/1000) |
±1,1 |
±(0,7+1,6<L/1000) |
±0,7 |
|
12.10.07 |
от 0 до 1200 |
от 0 до 1000 |
от 0 до 700 |
±(1,3+1,8-L/1000) |
±1,3 |
±(0,9+1,8-L/1000) |
±0,9 |
|
12.10.10 |
от 0 до 1200 |
от 0 до 1000 |
от 0 до 1000 |
±(1,7+1,9-L/1000) |
±1,7 |
±(1,3+1,9<L/1000) |
±1,3 |
|
14.10.05 |
от 0 до 1400 |
от 0 до 1000 |
от 0 до 500 |
±(1,1+1,6-L/1000) |
±1,1 |
±(0,7+1,6<L/1000) |
±0,7 |
|
14.10.07 |
от 0 до 1400 |
от 0 до 1000 |
от 0 до 700 |
±(1,4+1,8-L/1000) |
±1,4 |
±(1,0+1,8<L/1000) |
±1,0 |
|
14.10.10 |
от 0 до 1400 |
от 0 до 1000 |
от 0 до 1000 |
±(1,7+1,9-L/1000) |
±1,7 |
±(1,3+1,9<L/1000) |
±1,3 |
|
14.12.10 |
от 0 до 1400 |
от 0 до 1200 |
от 0 до 1000 |
±(1,8+2,0<L/1000) |
±1,8 |
±(1,4+2,0<L/1000) |
±1,4 |
|
16.10.05 |
от 0 до 1600 |
от 0 до 1000 |
от 0 до 500 |
±(1,1+1,6-L/1000) |
±1,1 |
±(0,7+1,6<L/1000) |
±0,7 |
|
16.10.07 |
от 0 до 1600 |
от 0 до 1000 |
от 0 до 700 |
±(1,5+1,9-L/1000) |
±1,5 |
±(1,1+1,9Ъ/1000) |
±1,1 |
|
16.10.10 |
от 0 до 1600 |
от 0 до 1000 |
от 0 до 1000 |
±(1,8+2,0<L/1000) |
±1,8 |
±(1,4+2,0<L/1000) |
±1,4 |
|
16.12.10 |
от 0 до 1600 |
от 0 до 1200 |
от 0 до 1000 |
±(1,9+2,1-L/1000) |
±1,9 |
±(1,5+2,1<L/1000) |
±1,5 |
|
20.10.07 |
от 0 до 2000 |
от 0 до 1000 |
от 0 до 700 |
±(1,6+1,9-L/1000) |
±1,6 |
±(1,2+1,9<L/1000) |
±1,2 |
|
20.10.10 |
от 0 до 2000 |
от 0 до 1000 |
от 0 до 1000 |
±(1,8+2,0<L/1000) |
±1,8 |
±(1,4+2,0<L/1000) |
±1,4 |
|
20.12.10 |
от 0 до 2000 |
от 0 до 1200 |
от 0 до 1000 |
±(1,9+2,1-L/1000) |
±1,9 |
±(1,5+2,1<L/1000) |
±1,5 |
Примечание: * - при температуре окружающего воздуха от +18 °C до +22 °C и относительной влажности воздуха от 25 % до 85 %; MPEE - абсолютная погрешность измерений длины (пространственных измерений);
MPEp - абсолютная погрешность измерительной головки/датчика.
Таблица 4 - Метрологические характеристики КИМ
|
Модифика ция |
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности*, мкм (•L - измеряемая длина в мм) | |||||||
|
Лазерный сканер Optiscan 1015-L/HR |
Лазерный сканер Optiscan 1040-L |
Лазерный сканер Optiscan D1100-L | |||||||
|
Ось X |
Ось Y |
Ось Z |
MPEe |
MPEp |
MPEe |
MPEp |
MPEe |
MPEp | |
|
06.05.05 |
от 0 до 600 |
от 0 до 500 |
от 0 до 500 |
±(3,9+1,6-L/1000) |
±3,9 |
±(5,9+1,6-L/1000) |
±5,9 |
±(13,9+1,6-L/1000) |
±13,9 |
|
08.07.05 |
от 0 до 800 |
от 0 до 700 |
от 0 до 500 |
±(3,9+1,6-L/1000) |
±3,9 |
±(5,9+1,6-L/1000) |
±5,9 |
±(13,9+1,6-L/1000) |
±13,9 |
|
08.07.07 |
от 0 до 800 |
от 0 до 700 |
от 0 до 700 |
±(4,0+1,6-L/1000) |
±4,0 |
±(6,0+1,6-L/1000) |
±6,0 |
±(14,0+1,6-L/1000) |
±14,0 |
|
10.07.05 |
от 0 до 1000 |
от 0 до 700 |
от 0 до 500 |
±(3,9+1,6-L/1000) |
±3,9 |
±(5,9+1,6-L/1000) |
±5,9 |
±(13,9+1,6-L/1000) |
±13,9 |
|
10.07.07 |
от 0 до 1000 |
от 0 до 700 |
от 0 до 700 |
±(4,1+1,6-L/1000) |
±4,1 |
±(6,1+1,6-L/1000) |
±6,1 |
±(14,1+1,6-L/1000) |
±14,1 |
|
10.08.07 |
от 0 до 1000 |
от 0 до 800 |
от 0 до 700 |
±(4,1+1,6-L/1000) |
±4,1 |
±(6,1+1,6-L/1000) |
±6,1 |
±(14,1+1,6-L/1000) |
±14,1 |
|
10.07.10 |
от 0 до 1000 |
от 0 до 700 |
от 0 до 1000 |
±(4,5+1,8-L/1000) |
±4,5 |
±(6,5+1,8-L/1000) |
±6,5 |
±(14,5+1,8-L/1000) |
±14,5 |
|
10.10.05 |
от 0 до 1000 |
от 0 до 1000 |
от 0 до 500 |
±(4,1+1,6-L/1000) |
±4,1 |
±(6,1+1,6-L/1000) |
±6,1 |
±(14,1+1,6-L/1000) |
±14,1 |
|
10.10.07 |
от 0 до 1000 |
от 0 до 1000 |
от 0 до 700 |
±(4,3+1,8-L/1000) |
±4,3 |
±(6,3+1,8-L/1000) |
±6,3 |
±(14,3+1,8-L/1000) |
±14,3 |
|
10.10.10 |
от 0 до 1000 |
от 0 до 1000 |
от 0 до 1000 |
±(4,7+1,9-L/1000) |
±4,7 |
±(6,7+1,9-L/1000) |
±6,7 |
±(14,7+1,9-L/1000) |
±14,7 |
|
12.10.05 |
от 0 до 1200 |
от 0 до 1000 |
от 0 до 500 |
±(4,1+1,6-L/1000) |
±4,1 |
±(6,1+1,6-L/1000) |
±6,1 |
±(14,1+1,6-L/1000) |
±14,1 |
|
12.10.07 |
от 0 до 1200 |
от 0 до 1000 |
от 0 до 700 |
±(4,3+1,8-L/1000) |
±4,3 |
±(6,3+1,8-L/1000) |
±6,3 |
±(14,3+1,8-L/1000) |
±14,3 |
|
12.10.10 |
от 0 до 1200 |
от 0 до 1000 |
от 0 до 1000 |
±(4,7+1,9-L/1000) |
±4,7 |
±(6,7+1,9-L/1000) |
±6,7 |
±(14,7+1,9-L/1000) |
±14,7 |
|
14.10.05 |
от 0 до 1400 |
от 0 до 1000 |
от 0 до 500 |
±(4,1+1,6-L/1000) |
±4,1 |
±(6,1+1,6-L/1000) |
±6,1 |
±(14,1+1,6-L/1000) |
±14,1 |
|
14.10.07 |
от 0 до 1400 |
от 0 до 1000 |
от 0 до 700 |
±(4,4+1,8-L/1000) |
±4,4 |
±(6,4+1,8-L/1000) |
±6,4 |
±(14,4+1,8-L/1000) |
±14,4 |
|
14.10.10 |
от 0 до 1400 |
от 0 до 1000 |
от 0 до 1000 |
±(4,7+1,9-L/1000) |
±4,7 |
±(6,7+1,9-L/1000) |
±6,7 |
±(14,7+1,9-L/1000) |
±14,7 |
|
14.12.10 |
от 0 до 1400 |
от 0 до 1200 |
от 0 до 1000 |
±(4,8+2,0-L/1000) |
±4,8 |
±(6,8+2,0-L/1000) |
±6,8 |
±(14,8+2,0-L/1000) |
±14,8 |
|
16.10.05 |
от 0 до 1600 |
от 0 до 1000 |
от 0 до 500 |
±(4,1+1,6-L/1000) |
±4,1 |
±(6,1+1,6-L/1000) |
±6,1 |
±(14,1+1,6-L/1000) |
±14,1 |
|
16.10.07 |
от 0 до 1600 |
от 0 до 1000 |
от 0 до 700 |
±(4,5+1,9-L/1000) |
±4,5 |
±(6,5+1,9-L/1000) |
±6,5 |
±(14,5+1,9-L/1000) |
±14,5 |
|
16.10.10 |
от 0 до 1600 |
от 0 до 1000 |
от 0 до 1000 |
±(4,8+2,0-L/1000) |
±4,8 |
±(6,8+2,0-L/1000) |
±6,8 |
±(14,8+2,0-L/1000) |
±14,8 |
|
16.12.10 |
от 0 до 1600 |
от 0 до 1200 |
от 0 до 1000 |
±(4,9+2,1-L/1000) |
±4,9 |
±(6,9+2,1-L/1000) |
±6,9 |
±(14,9+2,1 -L/1000) |
±14,9 |
|
20.10.07 |
от 0 до 2000 |
от 0 до 1000 |
от 0 до 700 |
±(4,6+1,9-L/1000) |
±4,6 |
±(6,6+1,9-L/1000) |
±6,6 |
±(14,6+1,9-L/1000) |
±14,6 |
|
20.10.10 |
от 0 до 2000 |
от 0 до 1000 |
от 0 до 1000 |
±(4,8+2,0-L/1000) |
±4,8 |
±(6,8+2,0-L/1000) |
±6,8 |
±(14,8+2,0-L/1000) |
±14,8 |
|
20.12.10 |
от 0 до 2000 |
от 0 до 1200 |
от 0 до 1000 |
±(4,9+2,1-L/1000) |
±4,9 |
±(6,9+2,1-L/1000) |
±6,9 |
±(14,9+2,1 -L/1000) |
±14,9 |
Примечание: * - при температуре окружающего воздуха от +18 °C до +22 °C и относительной влажности воздуха от 25 % до 85 %; MPEE - абсолютная погрешность измерений длины (пространственных измерений);
MPEp - абсолютная погрешность измерительной головки/датчика.
Таблица 5 -Основные технические характеристики
|
Модифи кация |
Габаритные размеры, мм, не более |
Масса, кг, не более |
Максимальная масса измеряемой детали, кг | ||
|
Длина |
Ширина |
Высота | |||
|
06.05.05 |
1800 |
1550 |
2750 |
1300 |
800 |
|
08.07.05 |
2190 |
1755 |
2750 |
1630 |
850 |
|
08.07.07 |
2190 |
1755 |
3275 |
1920 |
850 |
|
10.07.05 |
2435 |
1755 |
2750 |
2300 |
900 |
|
10.07.07 |
2435 |
1755 |
3275 |
2700 |
900 |
|
10.08.07 |
2435 |
1855 |
3275 |
2700 |
900 |
|
10.07.10 |
2435 |
1755 |
3830 |
2750 |
900 |
|
10.10.05 |
2435 |
1970 |
2750 |
2800 |
900 |
|
10.10.07 |
2435 |
1970 |
3275 |
2800 |
900 |
|
10.10.10 |
2435 |
1970 |
3830 |
2800 |
900 |
|
12.10.05 |
2690 |
1970 |
2750 |
2800 |
900 |
|
12.10.07 |
2690 |
1970 |
3290 |
2870 |
900 |
|
12.10.10 |
2690 |
1970 |
3840 |
2990 |
900 |
|
14.10.05 |
2890 |
1970 |
2750 |
3210 |
950 |
|
14.10.07 |
2890 |
1970 |
3290 |
3290 |
950 |
|
14.10.10 |
2890 |
1970 |
3850 |
3350 |
950 |
|
14.12.10 |
2890 |
1970 |
4120 |
3430 |
950 |
|
16.10.05 |
3035 |
2055 |
2750 |
3700 |
1050 |
|
16.10.07 |
3035 |
2055 |
3450 |
3790 |
1050 |
|
16.10.10 |
3035 |
2055 |
3850 |
3815 |
1050 |
|
16.12.10 |
3035 |
2455 |
3850 |
3880 |
1050 |
|
20.10.07 |
3435 |
2055 |
3450 |
4740 |
1300 |
|
20.10.10 |
3435 |
2055 |
3850 |
4770 |
1300 |
|
20.12.10 |
3435 |
2455 |
3850 |
4850 |
1300 |
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Температура окружающего воздуха, °С |
от +17 до +35 |
|
Допускаемое изменение температуры, °С, не более, в течение 1 ч |
1,0 |
|
Температурный градиент по объему, °С на метр |
1,0 |
|
Относительная влажность воздуха, % |
от 25 до 85 |
|
Напряжение питания переменного тока, В |
220±22/110±11 |
|
Частота переменного тока, Гц |
50±2,5/60±3 |
