Номер по Госреестру СИ: 90095-23
90095-23 Нутромеры индикаторные с ценой деления 0,01 мм
(Точинтех)
Назначение средства измерений:
Нутромеры индикаторные с ценой деления 0,01 мм Точинтех (далее по тексту -нутромеры) предназначены для контактных измерений внутренних диаметров сквозных и глухих отверстий относительным методом, а также расстояний между плоскопараллельными поверхностями.

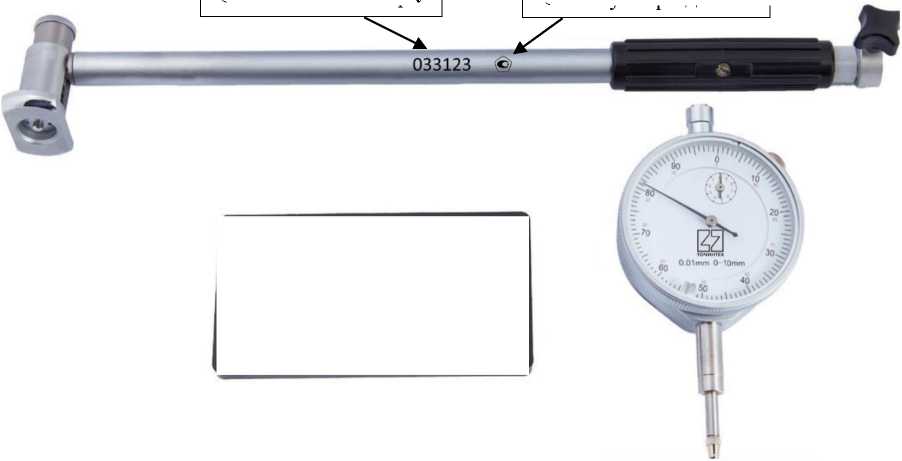

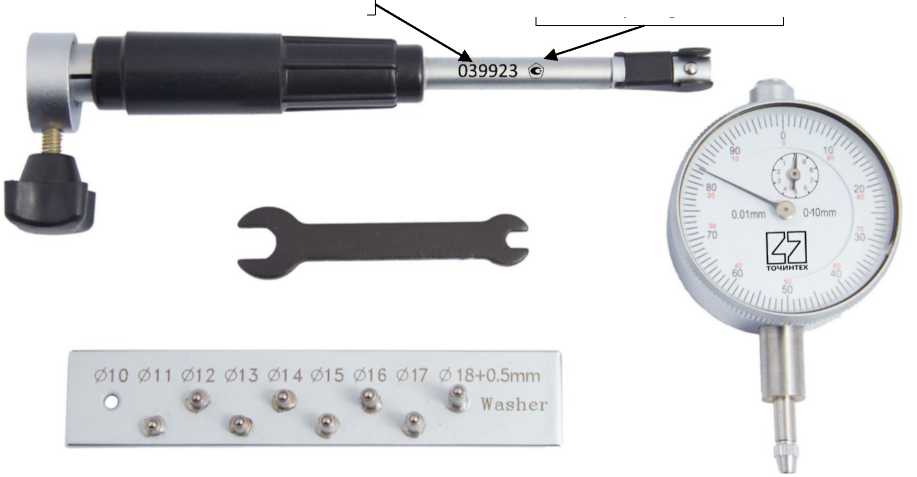

Внешний вид.
Нутромеры индикаторные с ценой деления 0,01 мм
Рисунок № 1
Внешний вид.
Нутромеры индикаторные с ценой деления 0,01 мм
Рисунок № 2

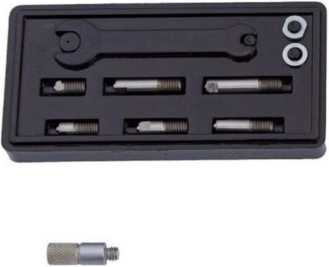

Внешний вид.
Нутромеры индикаторные с ценой деления 0,01 мм
Рисунок № 3

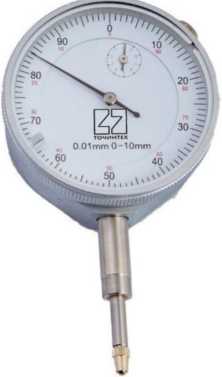

Внешний вид.
Нутромеры индикаторные с ценой деления 0,01 мм
Рисунок № 4
Внешний вид.
Нутромеры индикаторные с ценой деления 0,01 мм
Рисунок № 5
Внешний вид.
Нутромеры индикаторные с ценой деления 0,01 мм
Рисунок № 6
Внешний вид.
Нутромеры индикаторные с ценой деления 0,01 мм
Рисунок № 7
Внешний вид.
Нутромеры индикаторные с ценой деления 0,01 мм
Рисунок № 8

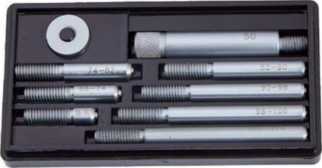

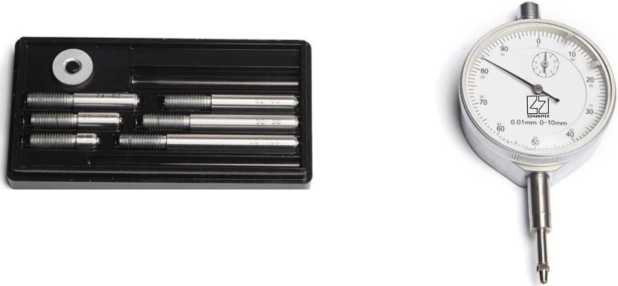

Внешний вид.
Нутромеры индикаторные с ценой деления 0,01 мм
Рисунок № 9
Внешний вид.
Нутромеры индикаторные с ценой деления 0,01 мм
Рисунок № 10
Общие сведения
Дата публикации - 06.10.2023
Срок свидетельства - 04.10.2028
Номер записи - 192035
ID в реестре СИ - 1411346
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Точинтех, НИ-160 0,01, НИ 50-100, ни 18-50, НИ 100-125, НИ 10-18, Нет модификации, (50 - 160) мм,
Производитель
Изготовитель - GUILIN MEASURING AND CUTTING TOOL CO., LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок - 32
Выдано извещений - 2
Кол-во периодических поверок - 9
Кол-во средств измерений - 9
Кол-во владельцев - 8
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2067 от 2023.10.04 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Нутромеры индикаторные с ценой деления 0,01 мм (Точинтех)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений GUILIN MEASURING AND CUTTING TOOL CO., LTD
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85453-22 04.05.2027 |
Микрометры, Обозначение отсутствует GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
85501-22 04.05.2027 |
Штангенциркули, Обозначение отсутствует GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
86614-22 31.08.2027 |
Индикаторы часового типа с ценой деления 0,01 мм, Обозначение отсутствует GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
87116-22 17.10.2027 |
Штангенциркули, Обозначение отсутствует GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
87512-22 12.12.2027 |
Глубиномеры микрометрические, Обозначение отсутствует GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
89053-23 17.05.2028 |
Штангенциркули, Точинтех GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
89035-23 17.05.2028 |
Микрометры, Точинтех GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
89335-23 15.06.2028 |
Индикаторы часового типа с ценой деления 0,01 мм, Точинтех GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
89868-23 29.08.2028 |
Штангенрейсмасы, Точинтех GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
90095-23 04.10.2028 |
Нутромеры индикаторные с ценой деления 0,01 мм, Точинтех GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
90410-23 03.11.2028 |
Глубиномеры микрометрические, Точинтех GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
91591-24 14.03.2029 |
Штангенглубиномеры, Точинтех GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
92090-24 08.05.2029 |
Индикаторы рычажно-зубчатые с ценой деления 0,01 мм, Точинтех GUILIN MEASURING AND CUTTING TOOL CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
Очень удобный отчет для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения поверок, поступающих в ФГИС аршин по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе.
В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Кто поверяет Нутромеры индикаторные с ценой деления 0,01 мм (Точинтех)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "СЕВЕРНЫЙ ПРЕСС" (РОСС СОБ 3.00102.2013) | 1 | 0 | 1 | 1 | 1 | 0 | 1 | |||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| АО "НИКИЭТ" (RA.RU.311808) | 4 | 4 | 4 | 0 | 0 | 4 | 4 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 5 | 3 | 2 | 0 | 5 | 3 | 2 | |||
| ООО РМЦ "ТМЗ" (RA.RU.314076) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 4 | 4 | 4 | 0 | 0 | 4 | 4 | 0 | ||
| ООО "СИМПЛ" (RA.RU.314131) | 2 | 2 | 0 | 2 | 1 | 2 | 0 | 2 | ||
| ООО "МЕТРОКАЛИБР" (RA.RU.314509) | 10 | 10 | 0 | 0 | 10 | 10 | 0 | |||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Нутромеры индикаторные с ценой деления 0,01 мм (Точинтех)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
658 | 658 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 7 «Заметки по эксплуатации, порядок работы» паспорта нутромеров.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
ГОСТ 868-82 «Нутромеры индикаторные с ценой деления 0,01 мм. Технические условия».
Правообладатель
GUILIN MEASURING AND CUTTING TOOL CO., LTD, КНР
Адрес: 40 CHONGXIN ROAD, GUILIN, P.R. CHINA, 541002
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Правообладатель
GUILIN MEASURING AND CUTTING TOOL CO., LTD, КНР
Адрес: 40 CHONGXIN ROAD, GUILIN, P.R. CHINA, 541002
Принцип действия основан на преобразовании взаимного перемещения измерительных наконечников нутромера в значение измеряемого размера детали, отображаемое на отсчетном устройстве.
Нутромеры состоят из следующих элементов: корпуса с теплоизоляционной ручкой, отсчетного устройства, сменных измерительных стержней, измерительных поверхностей с двухконтактным касанием к измеряемому изделию, центрирующего мостика (нутромеры с диапазоном измерений от 6 до 10 мм могут быть как с центрирующим мостиком, так и без него).
Измерение нутромером происходит двухточечным контактом с измеряемой поверхностью относительным методом. Настройка производится по установочным кольцам или блокам концевых мер длины с боковиками.
В качестве отсчетного устройства применяются индикаторы часового типа с ценой деления 0,01 мм Точинтех (рег. № 89335-23), класса точности 0 или 1 по ГОСТ 577-68. Нутромеры выпускаются классом точности 1 и 2, которые отличаются друг от друга метрологическими и техническими характеристиками.
К данному типу средств измерений относятся нутромеры индикаторные с ценой деления 0,01 мм торговой марки «Точинтех».
Логотип наносится на паспорт нутромера типографским методом и на циферблат отсчетного устройства краской.
Общий вид нутромеров с указанием мест нанесения знака утверждения типа и заводского номера приведены на рисунках 1 - 6.
Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на корпус нутромера методом лазерной маркировки.
Пломбирование нутромеров от несанкционированного доступа не предусмотрено. Возможность нанесения знака поверки на средство измерений отсутствует.

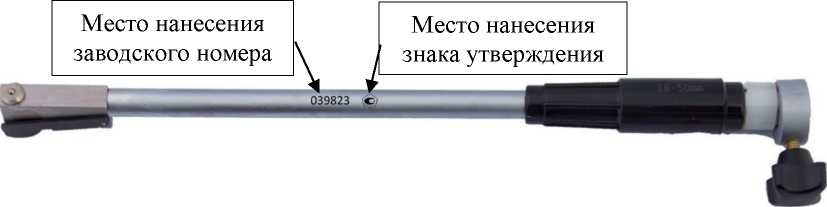

Место нанесения
Место нанесения
заводского номера
знака утверждения
Рисунок 1 - Общий вид нутромеров с указанием мест нанесений заводского номера и знака утверждения типа
Рисунок 2 - Общий вид нутромеров с указанием мест нанесений заводского номера и знака утверждения типа
Место нанесения
заводского номера
Место нанесения
знака утверждения
Рисунок 3 - Общий вид нутромеров с указанием мест нанесений заводского номера и знака
утверждения типа
Место нанесения
Место нанесения
заводского номера
знака утверждения
нанесений заводского номера и знака
утверждения типа
Рисунок 4 - Общий вид нутромеров с указанием мест
Место нанесения заводского номера
Место нанесения знака утверждения

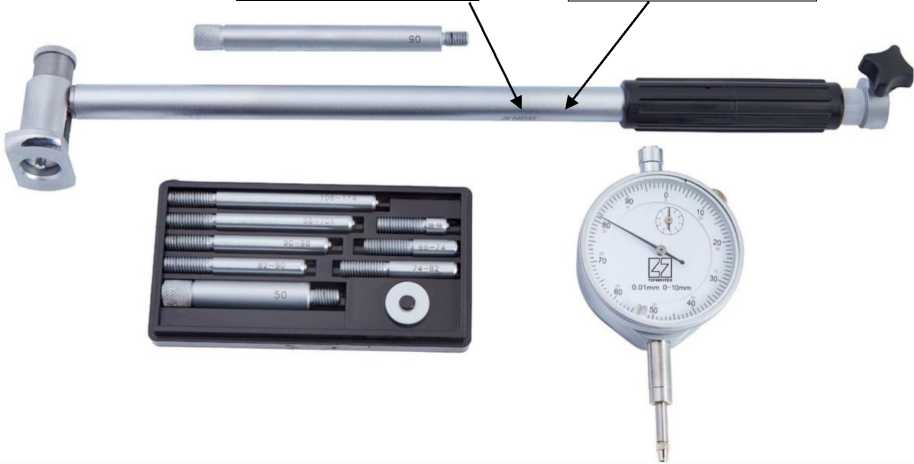

Рисунок 5 - Общий вид нутромеров с указанием мест нанесений заводского номера и знака
утверждения типа

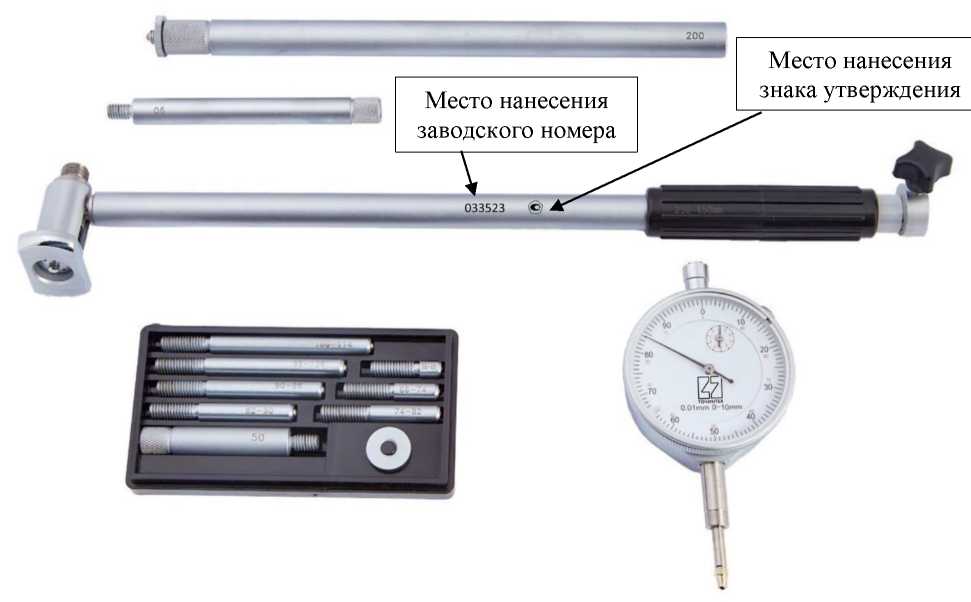

Место нанесения заводского номера
L
033523 ©'
Место нанесения знака утверждения
Рисунок 6
- Общий вид нутромеров с указанием мест нанесений заводского номера и знака утверждения типа
Таблица 4 -
|
Наименование |
Обозначение |
Комплектность |
|
Нутромер индикаторный с ценой деления 0,01 мм |
Точинтех |
1 шт. |
|
Индикатор часового типа с ценой деления 0,01 мм |
Точинтех |
1 шт. |
|
Сменные измерительные стержни |
- |
1 компл. |
|
Шайбы |
- |
1 компл. |
|
Удлинитель (для нутромеров с нижним пределом диапазона измерений от 50 мм) |
- |
1 шт. или 1 компл. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
Таблица 1 - Основные метрологические характеристики
|
Диапазон измерений, мм |
Цена деления шкалы индикатора, мм |
Предел допускаемой погрешности, мм |
Размах показаний, цены деления шкалы индикатора, не более |
Погрешность нутромера, вносимая неточным расположением центрирующего мостика, цены деления шкалы индикатора, не более | |||||
|
На любом участке диапазона измерений |
При перемещении измерительного стержня на величину нормируемого наименьшего значения | ||||||||
|
0,1 мм |
1,0 мм | ||||||||
|
Класс 1 |
Класс 2 |
Класс 1 |
Класс 2 |
Класс 1 |
Класс 2 | ||||
|
От 6 до 10 |
0,01 |
0,005 |
0,008 |
- |
- |
0,008 |
0,012 |
1/3 |
1/3 |
|
От 10 до 18 |
0,01 | ||||||||
|
От 18 до 50 |
0,01 |
0,010 |
0,012 |
0,012 |
0,015 | ||||
|
От 50 до 100 |
0,01 |
- |
- |
0,015 |
0,018 | ||||
|
От 100 до 160 |
0,01 | ||||||||
|
От 160 до 250 |
0,01 | ||||||||
|
От 250 до 450 |
0,01 |
- |
0,014 |
- |
0,022 | ||||
|
От 450 до 700 |
0,01 | ||||||||
|
От 700 до 1000 |
0,01 | ||||||||
Таблица 2 - Основные метрологические и технические характеристики
|
Наименование характеристики |
Значение для нутромера с диапазоном измерений в мм | ||||||||
|
от 6 до 10 |
от 10 до 18 |
от 18 до 50 |
от 50 до 100 |
от 100 до 160 |
от 160 до 250 |
от 250 до 450 |
от 450 до 700 |
от 700 до 1000 | |
|
Наибольшая глубина измерения, мм, не менее |
60;100 |
130 |
150 |
200 |
300 |
400 |
500 |
- |
- |
|
Наименьшее перемещение измерительного стержня, мм |
0,6 |
0,8 |
1,5 |
4,0 |
4,0 |
4,0 |
6,0 |
8,0 |
8,0 |
Продолжение таблицы 2
|
Наименование |
Значение для нутромера с диапазоном измерений в мм | ||||||||
|
характеристики |
от 6 до |
от 10 до |
от 18 до |
от 50 до |
от 100 до |
от 160 до |
от 250 до |
от 450 до |
от 700 до |
|
10 |
18 |
50 |
100 |
160 |
250 |
450 |
700 |
1000 | |
|
Измерительное усилие |
от 2,5 |
от 2,5 |
от 2,5 до |
от 4,0 до |
от 5,0 до |
от 5,0 до |
от 5,0 до |
от 5,0 до |
от 5,0 до |
|
нутромера, Н |
до 4,5 |
до 4,5 |
4,5 |
7,0 |
9,0 |
9,0 |
9,0 |
9,0 |
9,0 |
|
Измерительное усилие |
от 5,0 |
от 5,0 |
от 5,0 до |
от 7,5 до |
от 9,5 до |
от 9,5 до |
от 9,5 до |
от 9,5 до |
от 9,5 до |
|
центрирующего мостика, Н |
до 8,5 |
до 8,5 |
8,5 |
12,0 |
16,0 |
16,0 |
16,0 |
16,0 |
16,0 |
|
Радиус сферы |
от 1,8 |
от 2,5 |
от 5,0 до |
от 18,0 до |
от 30,0 до |
от 30,0 до |
от 30,0 до |
от 30,0 до |
от 30,0 до |
|
измерительных поверхностей стержней, мм |
до 2,8 |
до 4,5 |
8,0 |
22,0 |
40,0 |
40,0 |
40,0 |
40,0 |
40,0 |
|
Параметр шероховатости Ra по ГОСТ 2789-73, мкм, не более: | |||||||||
|
- измерительных |
0,16 |
0,16 |
0,16 |
0,16 |
0,16 |
0,16 |
0,16 |
0,16 |
0,16 |
|
поверхностей стержней - опорных поверхностей центрирующих мостиков |
0,63 |
0,63 |
0,63 |
0,63 |
0,63 |
0,63 |
0,63 |
0,63 |
0,63 |
|
Габаритные размеры, мм, не более: | |||||||||
|
- высота |
240 |
265 |
315 |
365 |
790 |
590 |
690 |
450 |
700 |
|
- длина |
45 |
45 |
60 |
60 |
60 |
100 |
130 |
200 |
300 |
|
- ширина |
25 |
25 |
25 |
50 |
100 |
160 |
250 |
50 |
50 |
|
Масса, кг, не более |
0,2 |
0,3 |
0,4 |
0,6 |
1,2 |
1,5 |
1,8 |
3,0 |
3,0 |
Таблица 3 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
От +15 до +25 80 |
