Номер по Госреестру СИ: 90169-23
90169-23 Машины координатно-измерительные
(Мастер)
Назначение средства измерений:
Машины координатно-измерительные Мастер (далее - КИМ) предназначены для измерений геометрических размеров деталей сложной формы с последующим определением отклонения размеров, формы и взаимного расположения поверхностей элементов деталей.
Внешний вид.
Машины координатно-измерительные
Рисунок № 1
Внешний вид.
Машины координатно-измерительные
Рисунок № 2
Внешний вид.
Машины координатно-измерительные
Рисунок № 3
Внешний вид.
Машины координатно-измерительные
Рисунок № 4
Внешний вид.
Машины координатно-измерительные
Рисунок № 5
Общие сведения
Дата публикации - 10.10.2023
Срок свидетельства - 10.10.2028
Номер записи - 192088
ID в реестре СИ - 1411454
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Эксперт 10.12.8 Б, Мастер Лайт 5.6.4 А, Лайт 6.8.6 В,
Производитель
Изготовитель - Общество с ограниченной ответственностью "НОВОТЕКС СИСТЕМС" (ООО "НОВОТЕКС СИСТЕМС")
Страна - РОССИЯ
Населенный пункт - г Москва
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2144 от 2023.10.10 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Машины координатно-измерительные (Мастер)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "НОВОТЕКС СИСТЕМС" (ООО "НОВОТЕКС СИСТЕМС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
89287-23 13.06.2028 |
Камеры тепловизионные, ТЕРМО ПРО Общество с ограниченной ответственностью "НОВОТЕКС СИСТЕМС" (ООО "НОВОТЕКС СИСТЕМС") (РОССИЯ г Москва) |
ОТ МП |
1 год |
|
89289-23 13.06.2028 |
Камеры тепловизионные портативные, ТЕРМО ПРО Общество с ограниченной ответственностью "НОВОТЕКС СИСТЕМС" (ООО "НОВОТЕКС СИСТЕМС") (РОССИЯ г Москва) |
ОТ МП |
1 год |
|
89964-23 11.09.2028 |
Машины координатно-измерительные, Мастер ЭВА Общество с ограниченной ответственностью "НОВОТЕКС СИСТЕМС" (ООО "НОВОТЕКС СИСТЕМС") (РОССИЯ г Москва) |
ОТ МП |
1 год |
|
90169-23 10.10.2028 |
Машины координатно-измерительные, Мастер Общество с ограниченной ответственностью "НОВОТЕКС СИСТЕМС" (ООО "НОВОТЕКС СИСТЕМС") (РОССИЯ г Москва) |
ОТ МП |
1 год |
|
94504-25 31.01.2030 |
Машины зубоизмерительные, ZIM Общество с ограниченной ответственностью "НОВОТЕКС СИСТЕМС" (ООО "НОВОТЕКС СИСТЕМС") (РОССИЯ г Москва) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Машины координатно-измерительные (Мастер)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "КВАЗАР" (RA.RU.310696) | 4 | 4 | 4 | 0 | 0 | 4 | 4 | 0 | ||
| ООО "МОСЭНЕРГОТЕСТ" (RA.RU.313419) | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Машины координатно-измерительные (Мастер)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для работы с КИМ используется метрологически значимое программное обеспечение (далее - ПО) «Visual DMIS», устанавливаемое на локальном персональном компьютере для управления КИМ, обработки и хранения результатов измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Visual DMIS |
|
Номер версии (идентификационный номер ПО) |
не ниже 7.0.0.2007 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и маркировочную наклейку.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 3 «Использование по назначению» «Руководство по эксплуатации машин координатно-измерительных Мастер».Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472;
ТУ-26.51.66-002-53611123-2022 Машины координатно-измерительные Мастер. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «НОВОТЕКС СИСТЕМС»
(ООО «НОВОТЕКС СИСТЕМС»)
ИНН 9723161180
Юридический адрес: 109129, г. Москва, вн.тер.г. муниципальный округ Текстильщики, ул. 8-я Текстильщиков, д. 11, стр. 2, помещ. 1/1
Тел.: +7(495)12833032
E-mail: info@novotexsys.ru
Изготовитель
Общество с ограниченной ответственностью «НОВОТЕКС СИСТЕМС»(ООО «НОВОТЕКС СИСТЕМС»)
ИНН 9723161180
Адрес: 109129, г. Москва, вн.тер.г. муниципальный округ Текстильщики, ул. 8-я Текстильщиков, д. 11, стр. 2, помещ. 1/1
Тел.: +7(495)12833032
E-mail: info@novotexsys.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»(ООО «Автопрогресс-М»)
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Правообладатель
Общество с ограниченной ответственностью «НОВОТЕКС СИСТЕМС»(ООО «НОВОТЕКС СИСТЕМС»)
ИНН 9723161180
Юридический адрес: 109129, г. Москва, вн.тер.г. муниципальный округ Текстильщики, ул. 8-я Текстильщиков, д. 11, стр. 2, помещ. 1/1
Тел.: +7(495)12833032
E-mail: info@novotexsys.ru
Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали с последующим расчетом линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Конструкция КИМ портальная, с неподвижным гранитным измерительным столом и боковым приводом портала, перемещающимися на воздушных подшипниках. Три направляющие КИМ образуют декартову базовую систему координат X, Y, Z, в которой расположена измерительная головка с одним или несколькими сменными контактными датчиками TP20, TP200, SP25, SP80.
Измерения производятся в ручном и автоматическом режимах. Ручной режим управления КИМ осуществляется с клавиатуры компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется по заранее составленной программе.
К средствам измерений данного типа относятся машины координатно-измерительные Мастер модификаций Эксперт, Лайт, Гранд, Р, которые отличаются погрешностью, диапазонами измерений и конфигурациями контактных датчиков.
КИМ Мастер модификации Эксперт изготавливаются в 19 типоразмерах: 6.8.6, 8.12.7,
8.15.7, 10.12.8, 10.15.8, 10.22.8, 10.25.8, 10.30.8, 12.15.10, 12.22.10, 12.25.10, 12.30.10, 15.22.10, 15.25.10, 15.30.10, 18.22.10, 18.25.10, 18.30.10, 18.40.10 и могут быть оснащены контактными датчиками TP20, TP200, SP25 и SP80. КИМ модификации Эксперт могут быть изготовлены в исполнении со стандартной точностью (А) и повышенной точностью измерений (Б).
КИМ Мастер модификации Лайт изготавливаются в 5 типоразмерах: 5.6.4, 6.8.6, 8.10.6, 8.12.6, 8.15.6 и могут быть оснащены контактными датчиками TP20, TP200, SP25 и SP80. КИМ модификации Лайт могут быть изготовлены в исполнении со стандартной точностью (А), повышенной точностью (Б) и высокой точностью измерений (В).
КИМ Мастер модификации Гранд изготавливаются в 15 типоразмерах: 15.20.12,
15.25.12, 15.30.12, 15.20.15, 15.25.15, 15.30.15, 18.25.12, 18.30.12, 18.25.15, 18.30.15, 20.25.12,
20.30.12, 20.25.15, 20.30.15, 20.40.15 и могут быть оснащены контактными датчиками TP20,
TP200, SP25 и SP80. КИМ модификации Гранд могут быть изготовлены в исполнении со стандартной точностью (А), повышенной точностью (Б) и высокой точностью измерений (В).
КИМ Мастер модификации Р изготавливаются в 4 типоразмерах: 5.6.4, 7.8.5, 7.10.5, 7.15.5 и могут быть оснащены контактными датчиками TP20 и TP200. КИМ модификации Р могут быть изготовлены в исполнении со стандартной точностью измерений (А).
Структура условного обозначения КИМ: A xxx Y,
где A - обозначение модификации КИМ (Эксперт, Лайт, Гранд, Р);
xxx - типоразмер КИМ;
Y - обозначение исполнения КИМ (А, Б, В).
Пломбирование крепёжных винтов корпуса КИМ не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер КИМ в числовом или буквенно-числовом формате указывается методом печати на маркировочной наклейке, расположенной на гранитном измерительном столе.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид КИМ и место нанесения маркировочной наклейки представлены на рисунках 1 - 4.
Общий вид маркировочной наклейки и место нанесения знака утверждения типа средства измерений представлены на рисунке 5.
Место расположения маркировочной наклейки

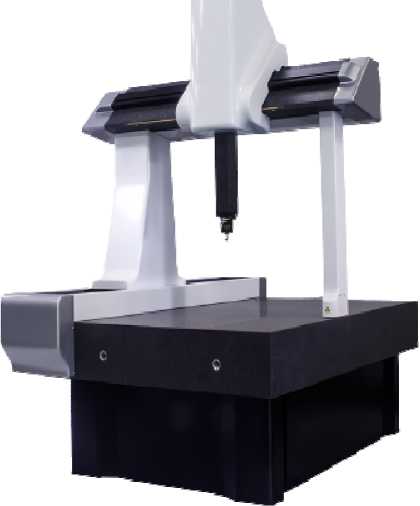

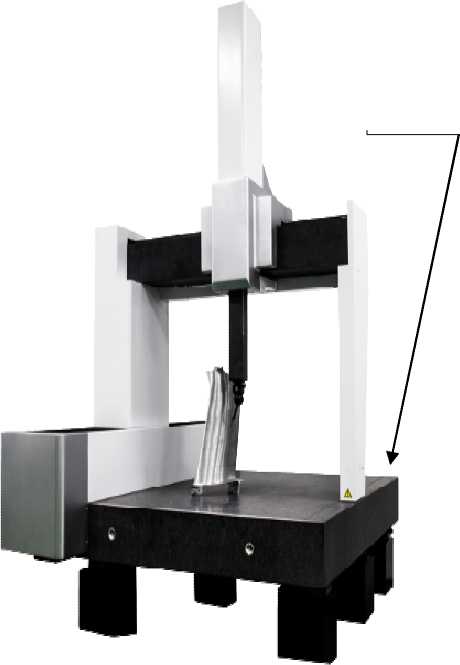

Рисунок 1 - Общий вид машин координатно- Рисунок 2 - Общий вид машин координатноизмерительных Мастер модификации измерительных Мастер модификации Лайт
Эксперт

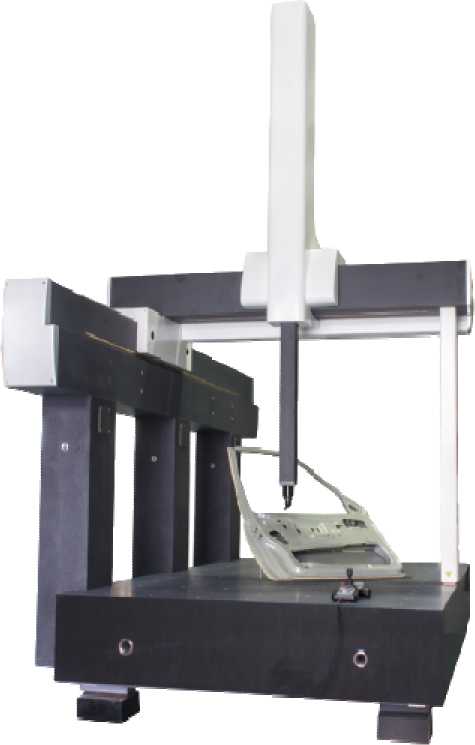

Рисунок 3 - Общий вид машин координатноизмерительных Мастер модификации Гранд

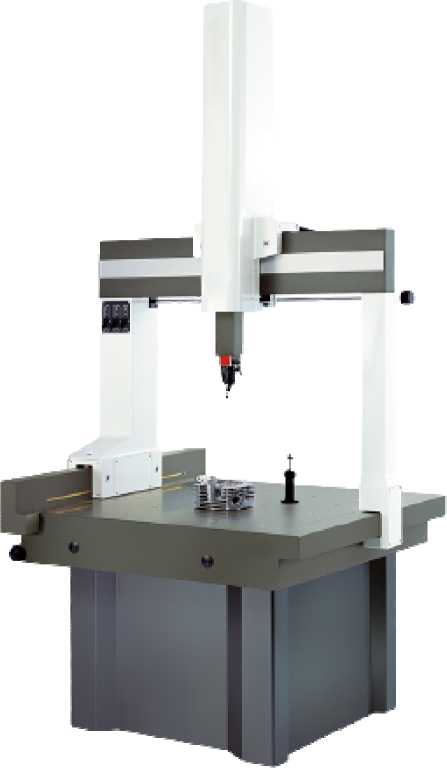

Рисунок 4 - Общий вид машин координатноизмерительных Мастер модификации Р
Место нанесения знака утверждения типа
Место расположения заводского номера
НОВОТЕКС СИСТЕМС^
Машина координатно-измерительная Мастер
Модификация: Лайт 6.8.6 В
Дата выпуска: 12.2022
Вес: 1300 кг
Макс, загрузка: 800 (кг)
Габаритные размеры (ДхШхВ): 1740 х 1420 х 2760 (мм) ц/н: Л 86620221126
Производитель: ООО «Новотекс Системе»
1Н[ г©
ТУ-26.51.66-002-53611123-2022
Рисунок 5 - Общий вид маркировочной наклейки
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Машина координатно-измерительная |
Мастер |
1 шт. |
|
Программное обеспечение |
Visual DMIS |
1 шт. |
|
USB ключ |
- |
1 шт. |
|
Калибровочная сфера |
- |
1 шт. |
|
Персональный компьютер с монитором |
- |
1 шт. |
|
Технические условия |
ТУ-26.51.66-002-53611123-2022 |
1 экз. |
|
Руководство по эксплуатации |
КИМ.130623.002-2023 РЭ |
1 экз. |
|
Руководство пользователя программным обеспечением |
- |
1 экз. |
|
Система температурной компенсации* |
- |
1 компл. |
|
Примечание:* - поставляется по дополнительному заказу | ||
