Номер по Госреестру СИ: 90249-23
90249-23 Трансформаторы напряжения
(OTEF 126)
Назначение средства измерений:
Трансформаторы напряжения OTEF 126 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

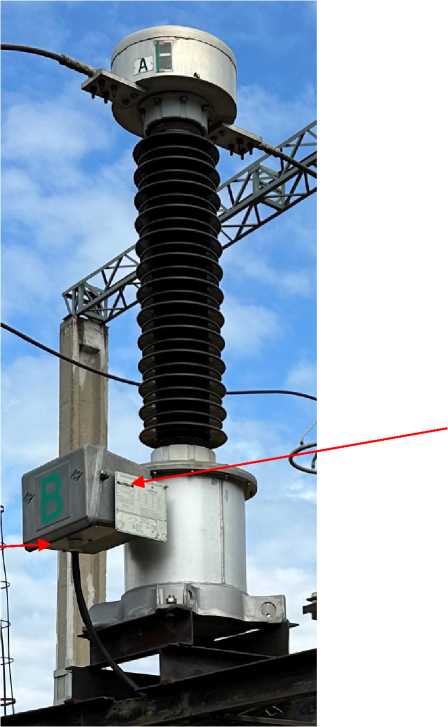

Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 24.10.2023
Срок свидетельства -
Номер записи - 192167
ID в реестре СИ - 1411704
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
OTEF 126,
Производитель
Изготовитель - AREVA T&D Messwandler GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет вывести информацию о всех поверках, выполненных с применением аттестованных эталонов единиц величин.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, названию, владельцу или номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 9
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2921 дн.
Приказы РСТ, где упоминается данный тип СИ
№1312 от 2025.07.01 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
№1478 от 2025.07.21 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)
№2234 от 2023.10.23 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Трансформаторы напряжения (OTEF 126)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений AREVA T&D Messwandler GmbH
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
90249-23 |
Трансформаторы напряжения, OTEF 126 AREVA T&D Messwandler GmbH (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
90868-23 |
Трансформаторы измерительные комбинированные, KOTEF 126 AREVA T&D Messwandler GmbH (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
94744-25 |
Трансформаторы измерительные комбинированные, KOTEF 126 AREVA T&D Messwandler GmbH (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
94746-25 |
Трансформаторы измерительные комбинированные, KOTEF 126 AREVA T&D Messwandler GmbH (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
После предварительного распознавания графических файлов с описаниями типов СО появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кто поверяет Трансформаторы напряжения (OTEF 126)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НПК" (RA.RU.313336) | 9 | 9 | 0 | 0 | 9 | 9 | 0 |
Стоимость поверки Трансформаторы напряжения (OTEF 126)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на трансформаторы не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в разделе 1 «Общие сведения» документа «Трансформатор напряжения OTEF 126. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;
ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»;
Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ, утвержденная приказом Росстандарта от 30 декабря 2019 г. № 3453.
ПравообладательAREVA T&D Messwandler GmbH, Германия
Адрес: Bauernallee 27 D-19288 Ludwigslust, Germany
Испытательный центр
Общество с ограниченной ответственностью «ЛЕММА» (ООО «ЛЕММА») Адрес: 620102, Свердловская обл., г. Екатеринбург, ул. Ясная, д. 28, кв. 23 Телефон: +7 (343) 372-00-57Web-сайт: www.lemma-ekb.ru
E-mail: lemma-ekb@mail.ru
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции одного напряжения переменного тока в другое напряжения переменного тока при неизменной частоте.
Трансформаторы - маслонаполненные, опорные, одноступенчатые, с фарфоровой покрышкой, однофазные, индуктивные с одним изолированным выводом первичной обмотки, другой конец первичной обмотки при эксплуатации заземляется.
Первичная обмотка и сердечник с вторичными обмотками находятся в алюминиевом баке у основания. Первичная обмотка изготовлена из высококачественного медного провода, покрытого двойным слоем эмали и пластиковым покрытием, стойким к высокой температуре. Трансформаторы изготовлены с двумя вторичными обмотками - измерительной и защитной. Обмотки с бумажно-масляной изоляцией и помещены в бак. Вверху трансформатора расположен фланец из легированного алюминия с маслорасширителем.
Вывод Х первичной обмотки и выводы вторичных обмоток находятся в клеммной коробке, расположенной на алюминиевом баке у основания трансформатора напряжения. Крышка клеммной коробки пломбируется для предотвращения несанкционированного доступа.
К трансформаторам данного типа относятся трансформаторы напряжения OTEF 126 с заводскими номерами 2008/475138, 2008/475139, 2008/475140, 2008/475141, 2008/475142, 2008/475143, 2008/475144, 2008/475145, 2008/475146.
Нанесение знака поверки на трансформатор не предусмотрено.
Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен гравированием на табличку в месте, указанном на рисунке 1.
Рабочее положение трансформаторов в пространстве - вертикальное.
Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа и места нанесения заводского номера представлены на рисунке 1.
В
Рисунок 1 - Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа (А) и места нанесения заводского номера (В)
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки U1ном, кВ |
110/V3 |
|
Номинальные напряжения вторичных обмоток U2ном, В - основной |
100/^3 |
|
- дополнительной |
100 |
|
Класс точности вторичных обмоток по ГОСТ 1983-2015 - основной |
0,2 |
|
- дополнительной |
3P |
|
Номинальные мощности вторичных обмоток, В^А - основной |
100 |
|
- дополнительной |
1000 |
|
Номинальная частота переменного тока, Г ц |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее Средняя наработка на отказ, ч, не менее |
30 262800 |
