Принцип действия весов основан на использовании гравитационного притяжения. Сила тяжести (или динамические силы от шин) объекта измерений вызывает упругую деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением измеряемых величин.

Результаты измерений отображаются в визуальной форме на дисплее средства измерений и/или передаются в виде цифрового электрического сигнала через интерфейс связи на периферийные устройства.

Средство измерений представляет собой весы автоматические для измерений нагрузок на оси и группы осей и общую массу ТС по ГОСТ 33242—2015 с режимом использования в качестве весов неавтоматического действия (по ГОСТ OIML R 76-1-2011 без предъявления класса точности) для измерений нагрузок на ось и/или на группу осей ТС и массы ТС или других объектов (взвешивание неподвижной нагрузки целиком), чьи конструктивные особенности позволяют разместить их на грузоприемном устройстве средства измерений, и имеет модульную конструкцию.

Грузоприемное устройство (далее — ГПУ) состоит из одной или двух секций, представляющих собой металлоконструкцию для движения по ней (или размещения на них) ТС. Каждая секция опирается на четыре, шесть или восемь тензорезисторных весоизмерительных датчиков (далее — датчиков). ГПУ устанавливается на железобетонном фундаменте или другом, заранее подготовленном основании (например, металлической раме и закладных плитах в приямок), выводится на один уровень с поверхностью дорожного полотна.

В составе ГПУ используются датчики:

• - датчики весоизмерительные тензорезисторные WBK, модификации WBK-10T, WBK-20T, WBK-25T, WBK-30T, WBK-50T, WBK-10TL, WBK-20TL, WBK-25TL, WBK-30TL, WBK-50TL, WBK-10TC, WBK-20TC, WBK-25TC, WBK-30TC, WBK-50TC, WBK-10D, WBK-20D, WBK-25D, WBK-30D, WBK-50D (регистрационный № 56685-14);

• - датчики весоизмерительные тензорезисторные BS, BSA, BSS, BSH, HBS, BCA и BCM, модификации BS-1, BS-2, BS-3, BS-5, BS-10, BSA-1, BSA-2, BSA-3, BSA-5, BSH-1, BSH-2, BSH-3, BSH-5, BSS-1, BSS-2, BSS-3, BSS-5 (регистрационный № 51261-12);

- датчики весоизмерительные тензорезисторные SB, SQ, HSX, IL, U, AM, XSB, модификации SB, SQB (регистрационный № 77382-20).

Сигнальные кабели аналоговых датчиков подключаются к контроллеру ВА-Д (количество контроллеров пропорционально количеству секций ГПУ), изготовитель ООО НПФ «МЕТА», г. Жигулевск, выполняющий аналого-цифровое преобразование сигналов датчиков. Контроллер ВА-Д подключается через коммутационную коробку к электронным устройствам обработки и индикации результатов измерений (далее - весоизмерительному оборудованию). Конструктивно контроллер и коммутационная коробка могут быть объединены в один корпус шкафа управления, расположенного в непосредственной близости от ГПУ, который служит для защиты от атмосферных осадков.

Сигнальные кабели цифровых датчиков подключаются через коммутационную коробку к весоизмерительному оборудованию.

В качестве весоизмерительного оборудования применяется:

• - терминал управления ВА-Д, изготовитель - ООО НПФ «МЕТА», г. Жигулевск, и

• - персональный компьютер (далее - ПК) с установленным специализированным программным обеспечением «Система весового контроля», разработчик ООО НПФ «МЕТА», г. Жигулевск.

Защита от несанкционированного доступа к узлам, влияющим на метрологические характеристики, осуществляется пломбированием блока ПК, терминала управления, контроллера, коммутационной коробки и соединительных разъемов кабелей связи.

Общий вид ГПУ весов представлен на рисунках 1 и 2, общий вид весоизмерительных приборов и схема пломбировки от несанкционированного доступа - на рисунке 3.

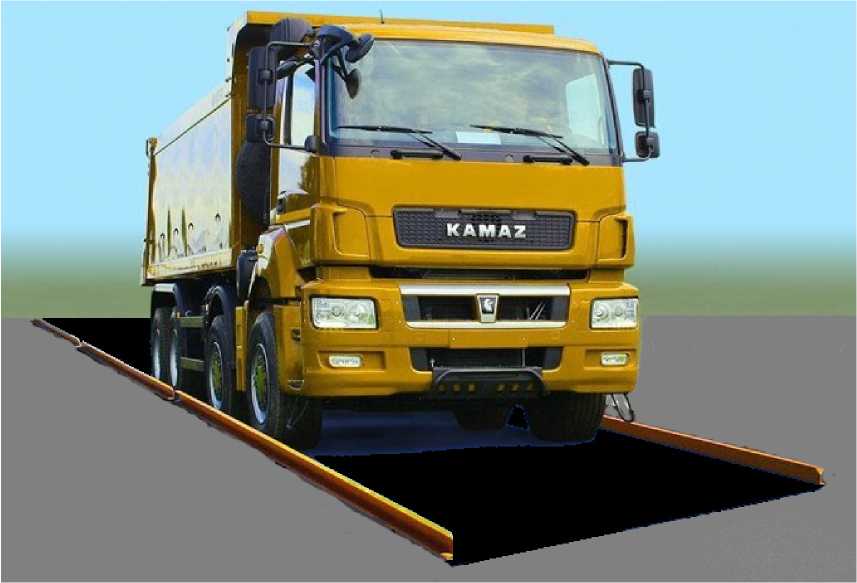

Рисунок 1 - Общий вид ГПУ модификации ВА-60Д (пример)

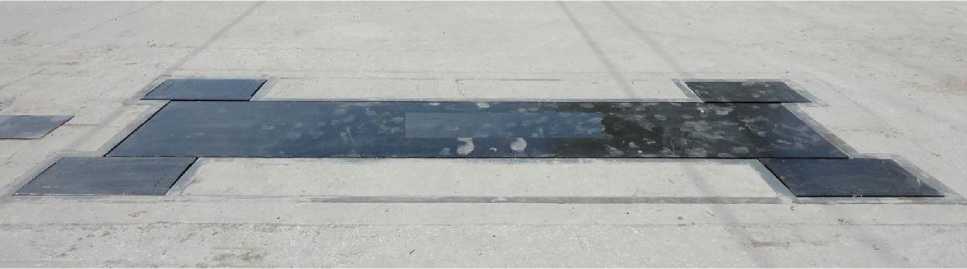

ВА-20Д, ВА-40Д, ВА-60Д

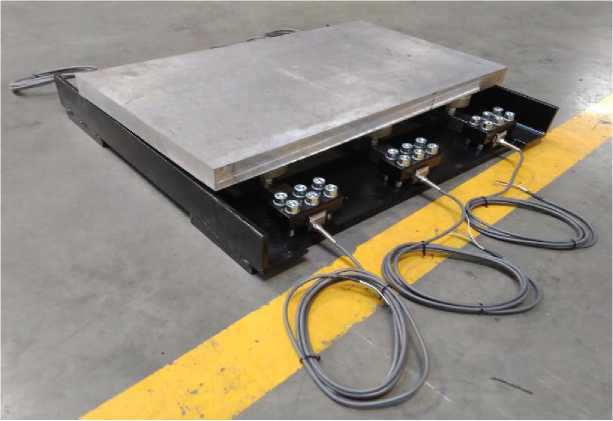

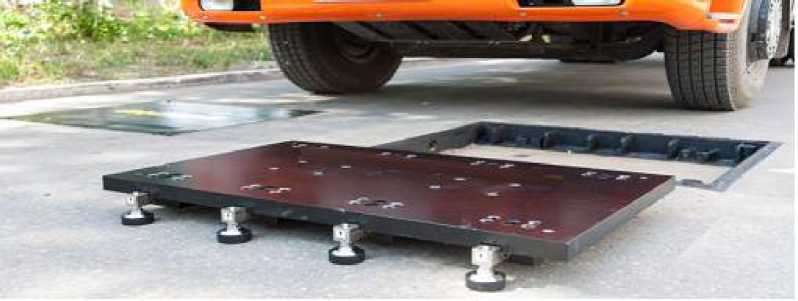

ВА-20Д-2 (исполнение ГПУ для установки в приямок)

ВА-20Д-2 (исполнение ГПУ для установки в приямок)

Рисунок 2 - Общий вид ГПУ модификаций средств измерений (примеры)

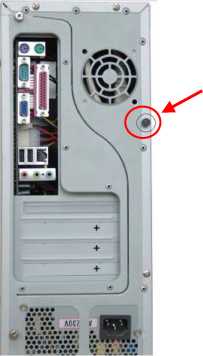

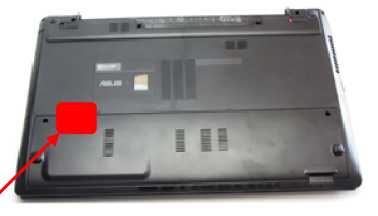

ПК (пример)

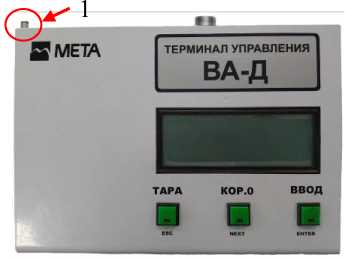

Терминал управления ВА-Д

1

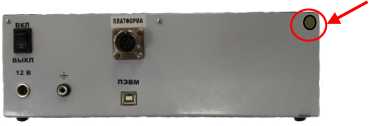

Контроллер ВА-Д

1

2

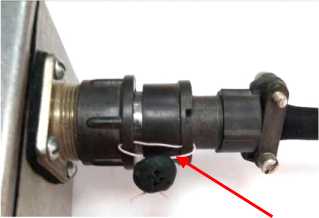

Соединительный разъем кабеля ПК (пример)

Рисунок 3 - Общий вид электронных устройств преобразования и обработки, контроллера и коммутационной коробки; схема пломбировки от несанкционированного доступа (1 - мастичная пломба, 2 - свинцовая пломба, 3 - наклейка, разрушаемая при снятии)

Средство измерений выпускается в модификациях, которые отличаются метрологическими и техническими характеристиками (согласно таблицам 2 - 4), а также исполнением ГПУ и имеют обозначение вида:

ВА-[Х][Д]-т ,

где [X] - значение максимальной нагрузки, т: 20; 40; 60;

Д - условное обозначение автоматического режима взвешивания движущихся ТС; Y - количество секций ГПУ:

• - 2 - для исполнений с двумя секциями ГПУ;

• - индекс отсутствует для исполнений с одной секцией ГПУ.

Маркировочная табличка (обязательная маркировка) средства измерений выполнена в виде металлической пластинки, крепится при помощи заклепок на боковую сторону (рамы) ГПУ и содержит следующие основные данные, нанесенные методом фотохимической печати:

• - наименование изготовителя;

• - наименование типа и обозначение модификации средства измерений;

• - знак утверждения типа;

• - класс точности при определении нагрузки на одиночную ось и/или нагрузки на группу осей по ГОСТ 33242-2015;

• - класс точности при определении полной массы ТС по ГОСТ 33242-2015;

• - максимальная нагрузка (Мах);

• - минимальная нагрузка (Min);

• - цена деления (шкалы) (d);

• - диапазон температур;

• - максимальная рабочая скорость (Vmax);

• - минимальная рабочая скорость (Vmin);

• - дата изготовления (квартал, год);

• - заводской номер (арабские цифры наносятся на маркировочную табличку ударным способом).

Нанесение знака поверки на средство измерений не предусмотрено.

Таблица 5 -

Таблица 2 - Метрологические характеристики весов при взвешивании в движении

Таблица 3 - Метрологические характеристики весов режиме статического взвешивания

Таблица 4 - Основные технические характеристики
