Принцип действия рефрактометров заключается в регистрации предельного (критического) угла преломления при направлении света на границу раздела двух сред с разными показателями преломления, в результате чего наблюдается граница «свет-тень», соответствующая предельному углу. Положение границы «свет-тень» в плоскости многоэлементного фотоприемника меняется в зависимости от показателя преломления измеряемого вещества и для разных веществ оно разное. Это изменение основано на явлении полного внутреннего отражения света источника излучения на границе раздела двух сред, одна из которых - сапфировая измерительная призма рефрактометра, а другая - измеряемое вещество.

Излучение от светодиода, сформированное оптической системой, попадает на плоскую поверхность сапфировой измерительной призмы, на которую наносится измеряемое вещество. Полученные от фотоприемника сигналы, амплитуда которых определяется положением границы «свет-тень», поступают в микропроцессор, преобразуются аналого-цифровым преобразователем и, в соответствии с установленной программой, пересчитываются в значения показателя преломления и массовой доли измеряемого вещества.

В качестве источника света использован светодиод с максимумом интенсивности излучения на длине волны (589,3±0,5) нм.

Рефрактометры представляют собой приборы, состоящие из оптической системы и встроенной системы регистрации.

Рефрактометры обеспечивают выходные сигналы:

• - показания на встроенном цветном жидкокристаллическом сенсорном дисплее диагональю 4.7”;

• - цифровые выходы RS232 (2 выхода), USB, LAN.

Выпускаются 2 модели рефрактометров: RA-620 и RA-600, которые отличаются метрологическими характеристиками.

Под измерительной призмой установлены элементы и датчики, регулирующие и регистрирующие температуру исследуемого образца на границе с измерительной призмой.

Температура образца стабилизируется термостатом на элементах Пельтье.

Общий вид рефрактометров приведен на рисунке 1.

Конструкцией рефрактометра предусмотрена пломбировка корпуса (нанесение пломбировочной мастики на один из винтов корпуса) от несанкционированного доступа, место пломбирования приведено на рисунке 2. Нанесение знака поверки на рефрактометр не предусмотрено.

Заводской номер в виде цифрового обозначения наносится печатным способом на табличку, расположенную на боковой панели корпуса рефрактометра. Общий вид таблички и место нанесения знака утверждения типа приведены на рисунке 3.

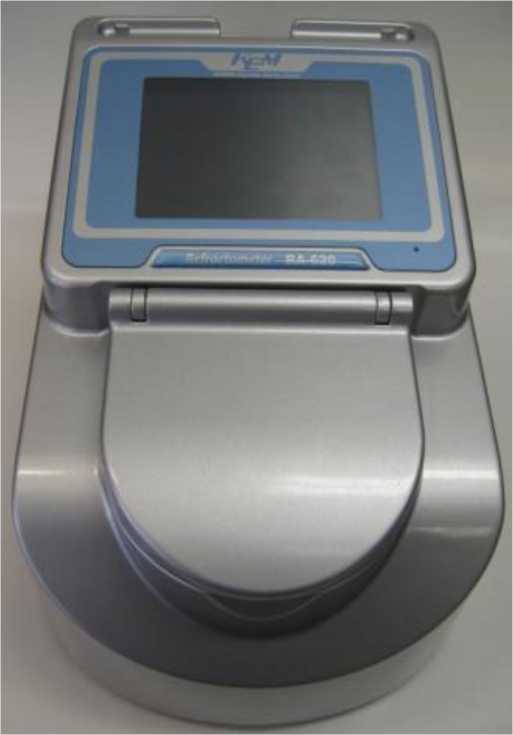

Рисунок 1 - Общий вид рефрактометров

Место пломбировки

доступа (любой из винтов)

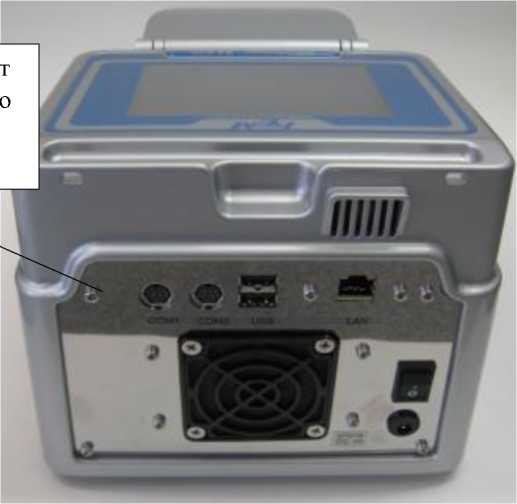

Рисунок 2 - Общий вид задней панели корпуса рефрактометров

Рисунок 3 - Общий вид таблички с маркировкой

Таблица 4 -

Таблица 2 - Метрологические характеристики рефрактометров

Таблица 3 - Основные технические характеристики рефрактометров
