Номер по Госреестру СИ: 90622-23
90622-23 Автоцистерна
(6619Н-19)
Назначение средства измерений:
Автоцистерна 6619Н-19 предназначена для измерений объема, а также для кратковременного хранения и транспортирования нефтепродуктов или сырой нефти.
Внешний вид.
Автоцистерна
Рисунок № 1
Внешний вид.
Автоцистерна
Рисунок № 2
Общие сведения
Дата публикации - 04.12.2023
Срок свидетельства -
Номер записи - 192551
ID в реестре СИ - 1412626
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
-,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Уральский завод спецтехники" (ООО "Узст")
Страна - РОССИЯ
Населенный пункт - Челябинская обл., г. Усть-Катав
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_4 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной области измерений. Отчет позволяет оперативно выделить лидеров рынка в конкретной области измерений, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую область измерений, год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2589 от 2023.12.01 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Автоцистерна (6619Н-19)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Уральский завод спецтехники" (ООО "Узст")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86927-22 |
Автоцистерна, 6619Н-19 Общество с ограниченной ответственностью "Уральский завод спецтехники" (ООО "Узст") (РОССИЯ Челябинская обл., г. Усть-Катав) |
ОТ МП |
1 год |
|
88670-23 |
Автоцистерны, АКН УЗСТ 6619Н-16 Общество с ограниченной ответственностью "Уральский завод спецтехники" (ООО "Узст") (РОССИЯ Челябинская обл., г. Усть-Катав) |
ОТ МП |
1 год |
|
90622-23 |
Автоцистерна, 6619Н-19 Общество с ограниченной ответственностью "Уральский завод спецтехники" (ООО "Узст") (РОССИЯ Челябинская обл., г. Усть-Катав) |
ОТ МП |
1 год |
|
90736-23 |
Автоцистерна, АЦ-10 Общество с ограниченной ответственностью "Уральский завод спецтехники" (ООО "Узст") (РОССИЯ Челябинская обл., г. Усть-Катав) |
ОТ МП |
1 год |
|
92836-24 |
Автоцистерны, УЗСТ 6619Н-16 Общество с ограниченной ответственностью "Уральский завод спецтехники" (ООО "Узст") (РОССИЯ Челябинская обл., г. Усть-Катав) |
ОТ МП |
1 год |
|
92836-24 |
Автоцистерны, УЗСТ 6619Н-16 Общество с ограниченной ответственностью "Уральский завод спецтехники" (ООО "Узст") (РОССИЯ Челябинская обл., г. Усть-Катав) |
ОТ МП |
1 год |
Кто поверяет Автоцистерна (6619Н-19)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Автоцистерна (6619Н-19)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 6 «Метод измерения объема нефти (нефтепродукта) в автоцистерне» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Общество с ограниченной ответственностью «Уральский завод спецтехники»
(ООО «Узст»)
Юридический адрес: 456045, Челябинская обл., г. Усть-Катав, ул. Заводская, д. 1
ИНН 7401011669
Телефон: +7 (351) 211-31-28
Изготовитель
Общество с ограниченной ответственностью «Уральский завод спецтехники»
(ООО «Узст»)
Адрес: 456045, Челябинская обл., г. Усть-Катав, ул. Заводская, д. 1
ИНН 7401011669
Телефон: +7 (351) 211-31-28
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний имени Б.А.Дубовикова в Саратовской области» (ФБУ «Саратовский ЦСМ им. Б.А.Дубовикова»)
Адрес: 410065, г. Саратов, ул. Тверская, д. 51А
Телефон (факс): (8452) 63-24-26
Web-сайт: www.gosmera.ru
Email: scsm@gosmera.ru
Правообладатель
Общество с ограниченной ответственностью «Уральский завод спецтехники»
(ООО «Узст»)
Юридический адрес: 456045, Челябинская обл., г. Усть-Катав, ул. Заводская, д. 1
ИНН 7401011669
Телефон: +7 (351) 211-31-28
Принцип работы автоцистерны 6619Н-19 зав. № 4130 основан на заполнении нефтью (нефтепродуктом) до указателя уровня налива, соответствующего определенному объему нефти (нефтепродукта). Слив нефти (нефтепродукта) производится самотеком или через насос.
Конструктивно автоцистерна выполнена в виде горизонтального резервуара имеющего в поперечном сечении чемоданообразную форму, установленную на шасси автомобиля. Для гашения гидравлических ударов во время движения, внутри автоцистерны установлены волнорезы. Для исключения образования воздушных полостей при наполнении автоцистерны топливом вдоль верхней образующей цистерны установлены воздухоотводящие трубки, концы которых выведены в горловину. В нижней части автоцистерна оборудована фланцем, на который установлены донный клапан и шаровой кран, являющиеся независимыми запорными устройствами. В верхней части корпуса цистерны приварена горловина прямоугольной формы с установленным указателем уровня налива, которая закрывается герметичной крышкой. Крышка горловины оборудована дыхательным клапаном и заливным люком. На горловине автоцистерны установлены маркировочные таблички с информацией, нанесенной ударным способом, о номинальной вместимости и заводском номере, состоящего из арабских цифр. Для проведения технологических операций автоцистерна снабжена лестницей.
Общий вид автоцистерны 6619Н-19 представлен на рисунке 1.
Конструкцией автоцистерны предусмотрено место нанесения знака поверки ударным способом на алюминиевой клепке, фиксирующей указатель уровня налива на горловине, исключающей возможность его перемещения.
Схема пломбировки от несанкционированного изменения положения указателя уровня налива, место нанесения знака поверки представлены на рисунке 2.

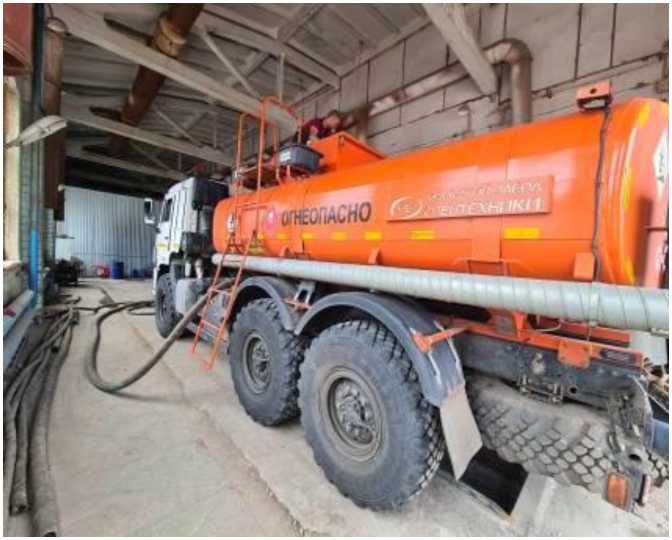

Рисунок 1 - Общий вид автоцистерны 6619Н-19
Место нанесения знака поверки

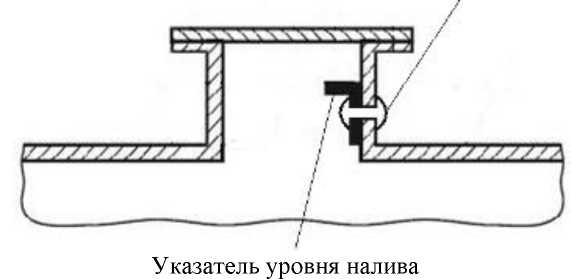

Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, место нанесения знака поверки.
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Автоцистерна (заводской номер 4130) |
6619Н-19 |
1 шт. |
|
Паспорт |
6619Н-19.00.000 ПС |
1 шт. |
Таблица 1-Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
10000 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,4 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Технически допустимая максимальная масса, кг |
21600 |
|
Снаряженная масса, кг |
11525 |
|
Габаритные размеры автоцистерны: - длина, мм |
9750 |
|
- ширина, мм |
2550 |
|
- высота, мм |
4000 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -40 до +40 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
