Сведения о средстве измерений: 90942-23 Преобразователи многофункциональные

Номер по Госреестру СИ: 90942-23
90942-23 Преобразователи многофункциональные
(JD194-BS4P/Q4T)

Назначение средства измерений:
Преобразователи многофункциональные JD194-BS4P/Q4T (далее - преобразователи) предназначены для измерения электрических параметров в трехфазных четырехпроводных электрических сетях переменного тока, преобразования параметров электрической сети в унифицированные сигналы постоянного тока, передачи результатов измерений по цифровым интерфейсам, управления исполнительными механизмами.

Внешний вид.
Преобразователи многофункциональные
Рисунок № 1

Внешний вид. Преобразователи многофункциональные, http://oei-analitika.ru рисунок № 2

Внешний вид.
Преобразователи многофункциональные
Рисунок № 2

Внешний вид.
Преобразователи многофункциональные
Рисунок № 3

Внешний вид. Преобразователи многофункциональные, http://oei-analitika.ru рисунок № 4

Внешний вид.
Преобразователи многофункциональные
Рисунок № 4

Общие сведения

Дата публикации - 30.12.2023
Срок свидетельства -
Номер записи - 192842
ID в реестре СИ - 1413365
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

JD194-BS4P/Q4T,

Производитель

Изготовитель - Jiangsu Sfere Electric Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

V_29 Агрегированные данные по поверкам и годам

Отчет представляет собой выгрузку большого количества обработанных данных по поверкам за выбранный год. Данные выружаются в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";"

Выгрузки могут иметь бльшой размер и включать до 1 миллиона строк.

Структура данных имеет следующий вид:

Наименование организации-поверителя
Номер аттестата аккредитации
Номер типа СИ ФРШИН
Наименование типа СИ
Количество поверок
Количество первичных поверок
Количество периодических поверок
Количество извещений о непригодности
Количество поверок для юр. лиц

Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2824 от 2023.12.28 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Преобразователи многофункциональные (JD194-BS4P/Q4T)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Jiangsu Sfere Electric Co., Ltd

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
90942-23	Преобразователи многофункциональные, JD194-BS4P/Q4T Jiangsu Sfere Electric Co., Ltd (КИТАЙ )	ОТ МП	4 года
90959-24 11.01.2029	Трансформаторы тока, SHI-0.66-30I Jiangsu Sfere Electric Co., Ltd (КИТАЙ )	ОТ МП	4 года
95420-25 12.05.2030	Устройства измерительные многофункциональные, MPM Jiangsu Sfere Electric Co., Ltd (КИТАЙ )	ОТ МП	6 лет

SO_4 Сроки годности ГСО по типам СО реестра ФГИС АРШИН

Бесплатный

Кто поверяет Преобразователи многофункциональные (JD194-BS4P/Q4T)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740)		JD194-BS4P/Q4T	3	3	3	0	0	3	3	0

Стоимость поверки Преобразователи многофункциональные (JD194-BS4P/Q4T)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Преобразователи многофункциональные JD194-BS4P/Q4T имеют встроенное программное обеспечение, неизменяемое и не считываемое. Конструкция преобразователей обеспечивает ограничение доступа к ПО и измерительной информации (механическая защита микропроцессора). Конструкция преобразователей исключает возможность несанкционированного влияния на ПО преобразователей и измерительную информацию.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе «Преобразователи многофункциональные JD194-BS4P/Q4T. Паспорт». Раздел «Методика(методы) измерений».

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

Правообладатель

Jiangsu Sfere Electric Co., Ltd, Китай,

Адрес: No.1 Dongding Road, Jiangyin, Jiangsu, China

Изготовитель

Jiangsu Sfere Electric Co., Ltd, Китай,
Адрес: No.1 Dongding Road, Jiangyin, Jiangsu, China

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон (факс): (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: http://www.vniims.ru

Правообладатель

Jiangsu Sfere Electric Co., Ltd, Китай,
Адрес: No.1 Dongding Road, Jiangyin, Jiangsu, China

Принцип действия преобразователей заключается в аналого-цифровом преобразовании входных аналоговых сигналов с помощью АЦП, математической обработке измеренных величин и последующем преобразовании параметров электрической сети в унифицированные выходные сигналы постоянного тока.

Преобразователи обеспечивают измерение напряжения переменного тока, силы переменного тока, частоты переменного тока, коэффициент мощности.

Способ включения преобразователей в электрическую сеть непосредственно или через трансформаторы тока и напряжения.

Основные узлы преобразователей: входные первичные преобразователи напряжения и тока, аналого-цифровой преобразователь, цифро-аналоговый преобразователь, микроконтроллер, блок питания.

Общий вид преобразователей представлен на рисунке 1. Пример шильдика преобразователей представлен на рисунке 2.

Конструктивно преобразователи выполнены в ударопрочных, пылезащищенных, пластмассовых корпусах с креплением на DIN-рейку. Преобразователи не имеют подвижных частей и работоспособны при установке в любом положении.

На лицевой панели преобразователей расположены клеммы дискретных выходов, клеммы аналоговых выходов унифицированных сигналов, клеммы входов напряжения и тока, клеммы сети питания.

Для предотвращения несанкционированного доступа к внутренним частям приборов корпус пломбируется бумажным стикером.

Заводские номера в формате цифрового обозначения нанесены на шильдик преобразователей методом трафаретной печати. К настоящему типу средств измерений относятся преобразователи многофункциональные JD194-BS4P/Q4T с заводскими номерами 1955241173, 2355060169, 2355060170.

Внешний вид преобразователя и места пломбирования и нанесения знака поверки показаны на рисунке 1. Знак поверки в виде наклейки наносится на корпус преобразователя.

Место нанесения

пломбы завода изготовителя

Внешний вид. Преобразователи многофункциональные (JD194-BS4P/Q4T), http://oei-analitika.ru

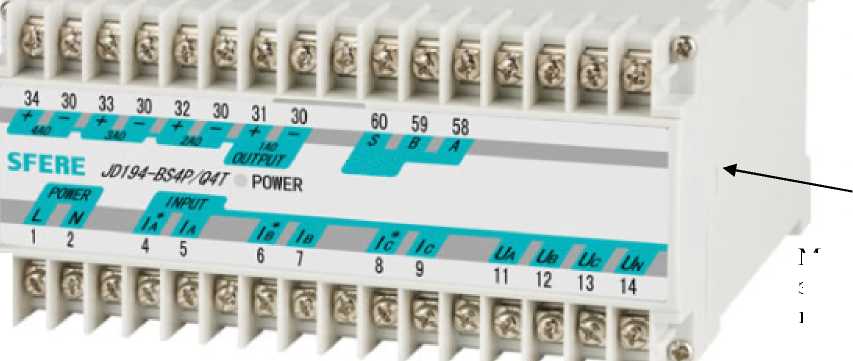

Рисунок 1 - Общий вид преобразователей многофункциональных JD194-BS4P/Q4T

Место нанесения знака поверки в виде наклейки

Место нанесения заводского номера

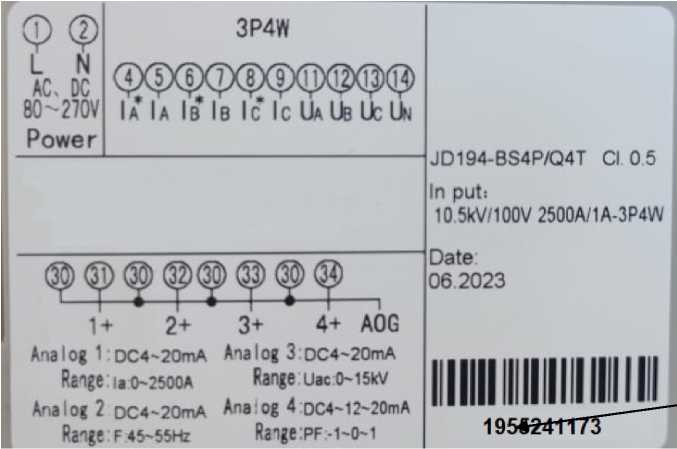

Рисунок 2 - Шильдик преобразователей многофункциональных JD194-BS4P/Q4T

Таблица 4 -

Наименование	Обозначение	Количество
Преобразователь многофункциональный	JD194-BS4P/Q4T	3 шт.
Паспорт	-	3 экз.

Преобразователи имеют метрологические и основные технические характеристики, приведенные в таблицах 2, 3.

Таблица 2 -

Наименование характеристики	Значение
Номинальное напряжение Ином, В	3^х57,7/100
Номинальный ток 1ном, А	1
Рабочий диапазон частоты сети, Г ц	50±5
Напряжение питания постоянного или переменного тока, В	от 80 до 270
Диапазон измерений входного сигнала линейных напряжений, В	от 0 до 1,4 Ином
Диапазон измерений входного сигнала токов, А	от 0 до 1ном
Диапазон измерений входного сигнала коэффициента мощности	от - 1 до 1
Диапазон измерений входного сигнала частоты, Гц	от 45 до 55
Диапазоны выходных сигналов тока, мА	от 4 до 20
Пределы допускаемой основной приведенной погрешности преобразования входного сигнала в выходной токовый сигнал, % от диапазона изменения выходного сигнала %	0,5
Габаритные размеры (длина^хширина^хвысота), мм, не более	113x150x70
Условия эксплуатации: - температура окружающей среды, °С	от +15 до +30
Масса преобразователей, кг, не более:	0,45
Средняя наработка до отказа, ч, не менее	50000
Средний срок службы, лет, не менее	12
