Назначение средства измерений:
Интерферометр OWI 300 Plan (далее - интерферометр) предназначен для измерений отклонений от плоскостности прецизионных поверхностей оптических деталей.
Внешний вид.
Интерферометр
Рисунок № 1
Внешний вид.
Интерферометр
Рисунок № 2
Внешний вид.
Интерферометр
Рисунок № 3
Общие сведения
Дата публикации - 13.01.2024
Срок свидетельства -
Номер записи - 192870
ID в реестре СИ - 1413483
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - OptoTech Optikmaschinen GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет посмотреть историю, к каким первичным эталонам прослеживался тип СИ при поверках. На первом этапе выбираются из списка типы СИ (форма select поддерживает множественный выбор). Далее, строится таблица, содержащая следующие поля:
- номер типа СИ в реестре
- наименование СИ и его обозначение
- изготовитель
- ГЭТ
- наименование ГЭТ
- количество поверок (с 2010 года)
Для каждого типа СИ может быть показано более десятка ГЭТ, что может быть связано с нескоькими методиками поверки, с большим количеством средств поверки или человеческой ошибкой.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№11 от 2024.01.11 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Интерферометр (OWI 300 Plan)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений OptoTech Optikmaschinen GmbH
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
90968-24 |
Интерферометр, OWI 300 Plan OptoTech Optikmaschinen GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
96264-25 |
Интерферометр, OWI 100 ECO OptoTech Optikmaschinen GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
96263-25 |
Интерферометр, OWI 50 HP OptoTech Optikmaschinen GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет содержит один интерактивный график (круговую диаграмму) и таблицу. График имеет возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
В зависимости от выбранного года в отчете выводится информация по кол-ву типов СИ, утержденных в этом году и межповерным интервалам (МПИ), присвоенным этим СИ. По каждому из МПИ приводится статистика по кол-ву типов СИ и кол-ву поверок за все время существования ФГИС АРШИН.
Бесплатный
Кто поверяет Интерферометр (OWI 300 Plan)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Интерферометр (OWI 300 Plan)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Интерферометр OWI 300 Plan имеют в своем составе программное обеспечение (ПО), встроенное в аппаратное устройство операторского персонального компьютера, разработанное для конкретных измерительных задач, осуществляющее измерительные функции, функции получения и передачи измерительной информации.
Программное обеспечение является специализированным ПО интерферометра и предназначено для его управления, составления измерительных программ и обработки результатов измерений. ПО не может быть использовано отдельно от интерферометра.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Метрологически значимая часть ПО интерферометра и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Главной защитой ПО является USB-ключ.
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
jiShape OWI |
|
Номер версии (идентификационный номер) ПО |
7.2.0.2 и выше |
|
Цифровой идентификатор ПО |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 6 «Работы с интерферометром OWI 300 PLAN», руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 15 декабря 2022 г. № 3189 «Об утверждении Государственной поверочной схемы для средств измерений параметров отклонений от плоскостности и сферичности оптических поверхностей».
Правообладатель
OptoTech Optikmaschinen GmbH, Германия
Адрес: Sandusweg 2-4, 35435 Wettenberg, Germany
Тел.: +49 (641) 98203-0
Факс: +49 (641) 98203-900
E-mail: info.de@optotech.net
Сайт: http://www.optotech.de
Изготовитель
OptoTech Optikmaschinen GmbH, Германия
Адрес: Sandusweg 2-4, 35435 Wettenberg, Germany
Тел.: +49 (641) 98203-0
Факс: +49 (641) 98203-900
E-mail: info.de@optotech.net
Сайт: http://www.optotech.de
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru, web-сайт: www.vniims.ru
Правообладатель
OptoTech Optikmaschinen GmbH, Германия
Адрес: Sandusweg 2-4, 35435 Wettenberg, Germany
Тел.: +49 (641) 98203-0
Факс: +49 (641) 98203-900
E-mail: info.de@optotech.net
Сайт: http://www.optotech.de
Измерение отклонений от плоскостности оптических поверхностей основано на анализе деформации формы интерференционных полос, возникающих в промежутке между поверхностью контролируемой детали и эталонной поверхностью сравнения в результате интерференции отраженных от них волновых фронтов.
Интерферометр состоит из следующих основных блоков: оптико-механического блока, блока байонетного крепления эталонной пластины и компьютера с программным обеспечением (ПО) для управления интерферометром и анализа интерферограм.
В качестве источника света в интерферометре используется He-Ne лазер. Оптикомеханический блок преобразует лазерное излучение и формирует плоский волновой фронт. Далее волновой фронт с помощью эталонной пластины, закрепленной в приборе делится на два. Один волновой фронт - опорный - отражается от поверхности эталонной пластины непосредственно назад в интерферометр. Другой - рабочий волновой фронт - проходит эталон и искажается поверхностью контролируемой детали. Он также возвращается в интерферометр и интерферирует с опорным. Анализ получаемой интерференционной картины дает информацию об отклонениях от плоскостности измеряемой оптической поверхности.

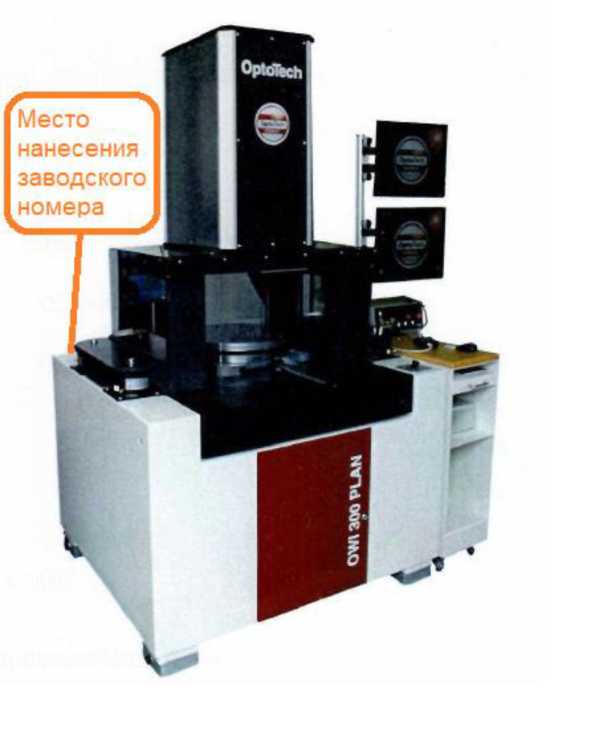

Внешний вид интерферометра приведен на рисунке 2.
Нанесение знака поверки на интерферометр не предусмотрено. Заводской номер нанесен на заднюю часть корпуса интерферометра в виде таблички и имеет цифровое обозначение (рисунок 1).
Пломбирование интерферометра OWI 300 Plan от несанкционированного доступа не предусмотрено.
К интерферометру, относящемуся к данному типу средств измерений, относится интерферометр OWI 300 Plan зав. № 552.002.
OptoTech Optikmaschinen GmbH
Sandueweg 2 - 4 35435 Wettenberg Germany
Industrial Control Panel for Industrial Machinery nXete°t» obiXn^* m,Ch,ne**Oe“"*•cco,e'n9 »th» ugniandope-it/ng initruction»
|
lowi 300 plan Model |
I |552.002 Serial Number |
|
1552.002 1-M0007442 |
I |2019 | |
|
Wiring Diegram Number |
Year of Manufacture |
|
|t PH, 230 V +N +PE Voltage |
“] (50/50 Hz Frequency |
|
1 Current |
| fio A ~l Max Supply Fuee |
|
1 1 1 J | |
|
Main Power Control Vottigi | |
|
1- II 1 | |
|
Weight | |
|
I- 1 EZZ_________1 | |
|
Mix Short Circuit Current |
Symmetrical it Mix |
Рисунок 1- Внешний вид таблички

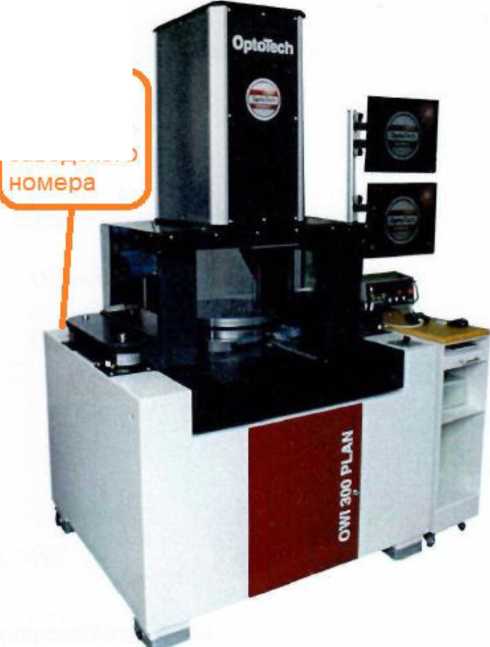

Рисунок 2 - Внешний вид интерферометра OWI 300 Plan
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений отклонений от плоскостности, мкм |
От 0,04 до 1,00* |
|
Пределы допускаемой абсолютной погрешности измерений отклонений от плоскостности, мкм |
±0,05* |
|
* - нормируется на диаметре измерений 280 мм | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальный диаметр измеряемых плоских поверхностей, мм |
300 |
|
Длина волны He-Ne лазера, нм - He-Ne лазер |
632 |
|
Класс лазера по ГОСТ 31581-2012 |
3В |
|
Масса, кг, не более |
1500 |
|
Габаритные размеры, мм, не более
|
1200 2300 2300 |
Таблица 4 - Условия эксплуатации
|
Температура окружающей среды, °C |
от +18 до +28 |
|
Относительная влажность воздуха, %, не более |
80 |
|
Напряжение переменного тока, В |
220±10 |
|
Частота, Гц |
50/60 |
