Сведения о средстве измерений: 90976-24 Аппаратура геодезическая спутниковая

Номер по Госреестру СИ: 90976-24
90976-24 Аппаратура геодезическая спутниковая
(SinoGNSS Venus)

Назначение средства измерений:
Аппаратура геодезическая спутниковая SinoGNSS Venus (далее - аппаратура) предназначена для измерений длины базиса.

сертификация программного обеспечения
Внешний вид. Аппаратура геодезическая спутниковая, http://oei-analitika.ru рисунок № 1
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 1
Внешний вид. Аппаратура геодезическая спутниковая, http://oei-analitika.ru рисунок № 2
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 2
Внешний вид. Аппаратура геодезическая спутниковая, http://oei-analitika.ru рисунок № 3
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 3

Общие сведения

Дата публикации - 13.01.2024
Срок свидетельства - 11.01.2029
Номер записи - 192878
ID в реестре СИ - 1413492
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

SinoGNSS Venus, Sino GNSS Venus,

Производитель

Изготовитель - ComNav Technology Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Город Краснодар расположен на Кубано-Азовской (Прикубанской) низменности, на правом берегу реки Кубань, в 1539 км к югу от Москвы. На северо-востоке город Краснодар граничит с Динским районом, на западе - с Красноармейским районом Краснодарского края, на юге, по акватории реки Кубань, с Тахтамукайским районом Республики Адыгея, на востоке - с Усть-Лабинским районом Краснодарского края. Географические координаты исторического центра: 45° 2' северной широты и 39° восточной долготы.

Город занимает выгодное экономико-географическое положение в Южном федеральном округе, расположен на важнейших транспортных магистралях, связывающих центр России с портами Черного и Азовского морей, а также курортами Черноморского побережья Кавказа. В юго-восточной части Краснодара расположено Кубанское водохранилище, построенное в 1973 году для обеспечения проведения промышленных и мелиоративных работ.

По расчетным данным органов статистики, на 01.01.2012 года численность постоянного населения составляет 851,2 тыс. человек, или 15,2 процента населения края, из них 91 процент приходится на городское население и 9 процентов - на сельское. По данным переписи 2002 года, в столице Кубани проживают представители более 120 национальностей. Наиболее многочисленными этническими группами являются русские - 89,6 процента, армяне - 3,5 процента, украинцы - 2,1 процента и другие национальности - 4,8 процента.

Современный Краснодар - это промышленный центр. На 127 крупных и средних, а также многочисленных малых промышленных предприятиях трудятся около 50 000 человек, что составляет более 11 процентов всех занятых в экономике города. Ведущее место в структуре промышленности занимают предприятия пищевой, машиностроительной, металлообрабатывающей и легкой промышленности. Промышленность города также представлена предприятиями электроэнергетики, строительных материалов, химии и нефтехимии, микробиологии и другими.

Отчет "Анализ рынка поверки в Краснодаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Краснодар.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 75
Выдано извещений - 0
Кол-во периодических поверок - 23
Кол-во средств измерений - 4
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№11 от 2024.01.11 ПРИКАЗ_Об утверждении типов средств измерений (20)

Наличие аналогов СИ: Аппаратура геодезическая спутниковая (SinoGNSS Venus)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ComNav Technology Ltd.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
88866-23
18.04.2028
Аппаратура геодезическая спутниковая, SinoGNSS
ComNav Technology Ltd. (КИТАЙ )
ОТ
МП
1 год
89462-23
10.07.2028
Аппаратура геодезическая спутниковая, SinoGNSS T30
ComNav Technology Ltd. (КИТАЙ )
ОТ
МП
1 год
90976-24
11.01.2029
Аппаратура геодезическая спутниковая, SinoGNSS Venus
ComNav Technology Ltd. (КИТАЙ )
ОТ
МП
1 год
94782-25
28.02.2030
Аппаратура геодезическая спутниковая, SinoGNSS
ComNav Technology Ltd. (КИТАЙ )
ОТ
МП
1 год
96656-25
16.10.2030
Аппаратура геодезическая спутниковая, SinoGNSS JUPITER
ComNav Technology Ltd. (КИТАЙ )
ОТ
МП
1 год

Махачкала - город на юге России, расположенный на берегу Каспийского моря. Столица Республики Дагестан. Третий по величине город в Северо-Кавказском регионе и крупнейший город в Северо-Кавказском федеральном округе. Махачкала - самый густонаселенный город Северо-Кавказского федерального округа, один из немногих растущих и самый быстрорастущий из крупнейших российских городов, многие из которых в постсоветское время имели отрицательную динамику численности населения.

Современная Махачкала - крупный экономический, административный, политический, научный и культурный центр Юга России. Это единственный незамерзающий российский морской порт на Каспии. Город является крупным промышленным центром Южного федерального округа. Его предприятия специализируются на производстве оборонной, лесной, металлообрабатывающей, электронной, рыбоперерабатывающей и другой продукции. За последние 4 года объем промышленного производства увеличился более чем в 5 раз.

Отчет "Анализ рынка поверки в Махачкале" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Махачкала.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Аппаратура геодезическая спутниковая (SinoGNSS Venus)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО «ГСИ-СЕРВИС»
(RA.RU.313415)
  • SinoGNSS Venus
  • Sino GNSS Venus
  • 69 5 52 17 0 39 39 0
    ФИЛИАЛ ППК "РОСКАДАСТР" "СЕВЕРО-КАВКАЗСКОЕ АГП"
    (0234)
  • SinoGNSS Venus
  • 1 0 1 0 1 0 1
    ООО "ГЕОМАСТЕР"
    (РОСС RU.0001.310204)
  • SinoGNSS Venus
  • 4 1 0 4 0 4 0 4
    ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА"
    (РОСС RU.0001.310380)
  • SinoGNSS Venus
  • 1 0 1 0 1 0 1

    Стоимость поверки Аппаратура геодезическая спутниковая (SinoGNSS Venus)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Аппаратура имеет метрологически значимое программное обеспечение «Venus_Firmware», предназначенное для осуществления измерительного процесса, а также поддерживает работу с программным обеспечением (далее - ПО) контроллера «Survey Master». Для постобработки записанных данных на персональном компьютере используется ПО «Compass Solution».

    Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.

    Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.

    Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Venus Firmware

    Compass Solution

    Survey Master

    Номер версии (идентификационный номер ПО)

    не ниже 1.1.2.06

    не ниже 1.9.9

    не ниже 3.0.5

    Цифровой идентификатор ПО

    -

    -

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на титульный лист руководства по эксплуатации.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделах 4 «Статическая съёмка», 5 «Кинематика в реальном времени (съёмка RTK)», 6 «Основные функции съёмки» «Аппаратура геодезическая спутниковая SinoGNSS Venus. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831;

    Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

    «Стандарт предприятия. Аппаратура геодезическая спутниковая SinoGNSS Venus», ComNav Technology Ltd., Китай.

    Правообладатель

    ComNav Technology Ltd., Китай

    Адрес: Building 2, No.618 Chengliu Middle Rd. Shanghai 201801, China

    Тел.: +86 21 64056796

    E-mail: support@comnavtech.com

    Изготовитель


    ComNav Technology Ltd., Китай
    Адрес: Building 2, No.618 Chengliu Middle Rd. Shanghai 201801, China
    Тел.: +86 21 64056796
    E-mail: support@comnavtech.com

    Испытательный центр

    Общество с ограниченной ответственностью     «Автопрогресс-М»
    (ООО «Автопрогресс-М»)
    Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
    Тел.: +7 (495) 120-03-50
    E-mail: info@autoprogress-m.ru

    Правообладатель


    ComNav Technology Ltd., Китай
    Адрес: Building 2, No.618 Chengliu Middle Rd. Shanghai 201801, China
    Тел.: +86 21 64056796
    E-mail: support@comnavtech.com

    Принцип действия аппаратуры основывается на измерении псевдодальностей от фазового центра приёмной антенны аппаратуры до навигационных космических аппаратов (далее - НКА) глобальной навигационной спутниковой системы, положение которых известно с высокой точностью. Измерив псевдодальности до достаточного количества НКА, вычисляется положение аппаратуры в пространстве.

    Конструктивно аппаратура представляет собой моноблок, в котором объединены встроенная спутниковая антенна и спутниковый геодезический приёмник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции. Аппаратура оснащена встроенными Bluetooth модулем для приёма/передачи данных.

    Электропитание аппаратуры осуществляется от встроенного Li-Ion аккумулятора питания. Аппаратуру подключают к внешнему источнику питания с помощью кабеля type-C.

    На передней панели корпуса аппаратуры располагается кнопка питания и 3 светодиодных индикатора, отображающих прием спутникового сигнала, передачу/прием поправок и состояние питания. В нижней части аппаратуры находится резьба M8 и лазер с миллиметровым уровнем измерения дальности.

    Управление аппаратурой осуществляется с помощью полевого контроллера. Принимаемая со спутников информация записывается во внутреннюю память контроллера.

    Аппаратура позволяет принимать следующие типы спутниковых сигналов: GPS: L1CA, L1C, L2C, L2P, L5; ГЛОНАСС: L1CT, L2CT, L2BT, L3; Galileo: E1, E5, AltBOC, E5a, E5b, E6; Beidou: B1I, B2I, B3I, B1C, B2a, B2b; QZSS: L1 C/A, L1C, L2C, L5; SBAS: L1; IRNSS: L5.

    Аппаратура является многочастотным и многосистемным приёмником.

    Аппаратура поддерживает следующие режимы измерений: «Статика», «Быстрая статика», «Кинематика», «Кинематика в реальном времени (RTK)», «Дифференциальные кодовые измерения (DGPS)», «Кинематика в реальном времени (RTK)» с учетом угла наклона аппаратуры и «Кинематика в реальном времени (RTK) с учетом наклона аппаратуры и измерений встроенным лазерным дальномером.

    Пломбирование крепежных винтов корпуса аппаратуры не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.

    Заводской номер аппаратуры в буквенно-числовом формате указывается методом печати на маркировочной табличке, расположенной на нижней части корпуса аппаратуры.

    Нанесение знака поверки на средство измерений не предусмотрено.

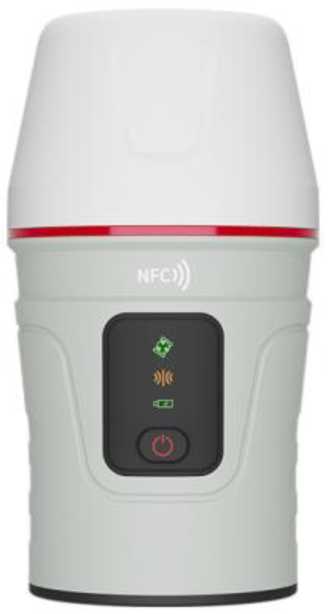

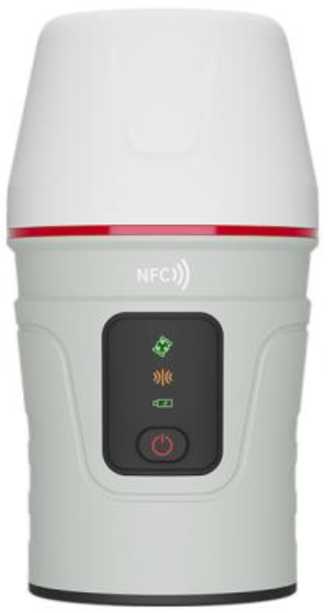

    Общий вид аппаратуры геодезической спутниковой SinoGNSS Venus представлен на рисунке 1.

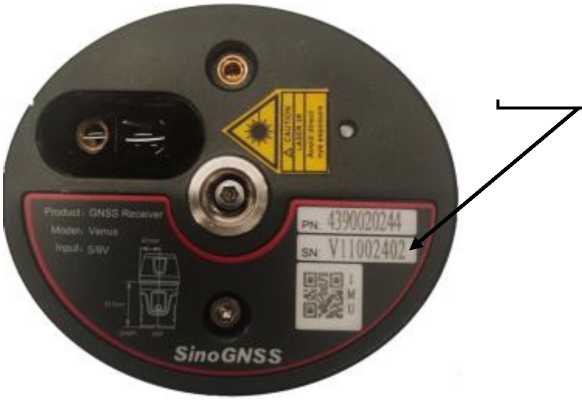

    Общий вид маркировочной таблички с местом указания заводского номера представлен на рисунке 2.

    Внешний вид. Аппаратура геодезическая спутниковая (SinoGNSS Venus), http://oei-analitika.ru

    Рисунок 2 - Общий вид маркировочной таблички с местом указания заводского номера

    Внешний вид. Аппаратура геодезическая спутниковая (SinoGNSS Venus), http://oei-analitika.ru
    Внешний вид. Аппаратура геодезическая спутниковая (SinoGNSS Venus), http://oei-analitika.ru

    Рисунок 1 - Общий вид аппаратуры геодезической спутниковой SinoGNSS Venus


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Аппаратура геодезическая спутниковая

    SinoGNSS Venus

    1 шт.

    Зарядное устройство

    -

    1 шт.

    Кабель Lemo - USB (тип С)

    -

    1 шт.

    Контроллер

    R60

    1 шт.

    Зарядное устройство

    -

    1 шт.

    Кабель для контроллера

    -

    1 шт.

    Кронштейн для контроллера

    -

    1 шт.

    Транспортировочный кейс

    -

    1 шт.

    Руководство по эксплуатации на русском языке

    -

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений длины базиса, м

    от 0 до 30000

    Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режимах, мм:

    - «Статика» и «Быстрая статика»:

    - в плане

    ±2-(2,5+0,5-10-6-D)

    - по высоте

    ±2-(5,0+0,5-10-6-d)

    «Кинематика» и «Кинематика в реальном времени (RTK)»:

    ±2-(5,0+0,5-10-6-D)

    - в плане

    - по высоте

    ±2-(10,0+0,8-10-6-D)

    - «Кинематика в реальном времени (RTK)» с учетом наклона аппаратуры*:

    ±2-(5,0+0,5-10-6-D+0,5-T)

    - в плане

    - по высоте

    ±2-(10,0+0,8-10-6-D+0,5-T)

    - «Кинематика в реальном времени (RTK)» с учетом наклона аппаратуры и измерений встроенным лазерным дальномером*:

    ±2-(10,0+0,5-10-6-D+0,5-T)

    - в плане

    - по высоте

    ±2-(15,0+0,8-10-6-D+0,5-T)

    - «Дифференциальные кодовые измерения (DGPS)»:

    ±2-(250+1-10-6-D)

    - в плане

    - по высоте

    ±2-(500+1-10-6-d)

    Наименование характеристики

    Значение

    Допускаемая средняя квадратическая погрешность измерений длины базиса в режимах, мм:

    • - «Статика» и «Быстрая статика»:

    • - в плане

    • - по высоте

    • - «Кинематика» и «Кинематика в реальном времени (RTK)»:

    • - в плане

    • - по высоте

    • - «Кинематика в реальном времени (RTK)» с учетом наклона аппаратуры*:

    • - в плане

    • - по высоте

    • - «Кинематика в реальном времени (RTK)» с учетом наклона* аппаратуры и измерений с помощью лазера:

    • - в плане

    • - по высоте

    • - «Дифференциальные кодовые измерения (DGPS)», мм:

    • - в плане

    • - по высоте

    2,5+0,5-10-6-D

    5,0+0,5-10-6-D

    5,0+0,5-10-6-D 10,0+0,8-10-6-D

    5,0+0,5-10-6-D+0,5-T

    10,0+0,8-10-6-D+0,5-T

    10,0+0,5-10-6-D+0,5-T

    15,0+0,8-10-6-D+0,5-T

    250+1-10-6-D

    500+1-10-6-D

    * - Допускается наклон от 0 до 60° Примечания:

    • 1. D - измеряемое расстояние, мм

    • 2. T - угол отклонения вертикальной оси аппаратуры от направления на зенит в градусах

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Количество спутниковых каналов

    1590

    Расстояние от аппаратуры до измеряемой точки при измерении лазером, м

    от 0,01 до 15

    Условия эксплуатации:

    - температура окружающего воздуха, °C

    от -30 до +60

    Напряжение источника питания постоянного тока, В:

    - внешнее питание

    от 5 до 9

    Габаритные размеры (ДлинахШиринахВысота), мм, не более

    80x70x150

    Масса, кг, не более

    0,380


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
