Сведения о средстве измерений: 90923-24 Преобразователи измерительные концентрации метана инфракрасные стационарные

Номер по Госреестру СИ: 90923-24
90923-24 Преобразователи измерительные концентрации метана инфракрасные стационарные
(ОПТИМ-02)

Назначение средства измерений:
Преобразователи измерительные концентрации метана инфракрасные стационарные ОПТИМ-02 (далее - преобразователи) предназначены для измерений довзрывоопасных концентраций метана с последующей передачей измерительной информации внешним устройствам.

сертификация программного обеспечения
Внешний вид. Преобразователи измерительные концентрации метана инфракрасные стационарные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Преобразователи измерительные концентрации метана инфракрасные стационарные
Рисунок № 1

Общие сведения

Дата публикации - 13.01.2024
Срок свидетельства - 11.01.2029
Номер записи - 192847
ID в реестре СИ - 1413504
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ОПТИМ-02, Оптим 02, мод. ОПТИМ-02, мод. ОПТИМ-,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Электронные технологии" (ООО "ЭЛТЕХ")
Страна - РОССИЯ
Населенный пункт - Тверская обл., г. Тверь
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - RT_56 Организации-поверители ИС и элементов ИС (вторичный рынок - периодические поверки)

Отчет представляет собой рейтинг организаций, осуществляющих периодическую поверку измерительных систем (ИС) и их элементов. Основное внимание уделено анализу рынка вторичных поверок за выбранный год. Рейтинг формируется по количеству выполненных поверок, доле рынка, оснащенности средствами поверки и эталонами.

Пользователь может выбрать интересующий год из выпадающего списка — доступны данные с 2019 по н.в.. После выбора года формируется таблица с результатами деятельности организаций.

Для каждой организации в отчете представлены:

  • Место в рейтинге по числу поверок ИС и их элементов;
  • Общее количество поверок за год и доля ИС в этих поверках;
  • Доля на рынке по ИС и по извещениям о непригодности;
  • Количество извещений о непригодности;
  • Оснащенность средствами поверки и эталонами по данным ФГИС АРШН;
  • Число типов СИ ИС и их элементов, поверяемых организацией.

Все данные удобно представлены в виде интерактивной таблицы с возможностью поиска, фильтрации и экспорта. Таблица включает более 300 организаций и поддерживает пагинацию.

Отчет дополнен общей сводной статистикой по количеству уникальных организаций, эталонов (ГЭТ, эталоны единиц, СИ в роли эталонов) и поверок по категориям. Также приведены сведения о применяемых ГЭТ и количестве поверок, прослеживаемых до каждого из них.

Отчет RT_56 предназначен для специалистов метрологических служб, руководителей органов поверки и регуляторов, позволяя анализировать рынок, выявлять активных участников и оценивать распределение поверочной активности в разрезе организаций и регионов.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 382
Выдано извещений - 2
Кол-во периодических поверок - 82
Кол-во средств измерений - 343
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№9 от 2024.01.11 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Преобразователи измерительные концентрации метана инфракрасные стационарные (ОПТИМ-02)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Электронные технологии" (ООО "ЭЛТЕХ")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
68894-17
06.10.2027
 Измерители многофункциональные телеметрические, Тверца-ТМ
Общество с ограниченной ответственностью "Электронные технологии" (ООО "ЭЛТЕХ") (РОССИЯ Тверская обл., г. Тверь) 		ОТ
МП 		4 года
69434-17
23.11.2027
 Устройства для воспроизведения параметров катодной защиты, "Тверца-900"
Общество с ограниченной ответственностью "Электронные технологии" (ООО "ЭЛТЕХ") (РОССИЯ Тверская обл., г. Тверь) 		ОТ
МП 		3 года
81799-21
31.05.2026
 Станции модульные катодной защиты, Тверца-СМ
Общество с ограниченной ответственностью "Электронные технологии" (ООО "ЭЛТЕХ") (РОССИЯ Тверская обл., г. Тверь) 		ОТ
МП 		3 года
90923-24
11.01.2029
 Преобразователи измерительные концентрации метана инфракрасные стационарные, ОПТИМ-02
Общество с ограниченной ответственностью "Электронные технологии" (ООО "ЭЛТЕХ") (РОССИЯ Тверская обл., г. Тверь) 		ОТ
МП 		1 год
94818-25
05.03.2030
 Преобразователи измерительные многофункциональные параметров катодной защиты, ПИМ-01
Общество с ограниченной ответственностью "Электронные технологии" (ООО "ЭЛТЕХ") (РОССИЯ Тверская обл., г. Тверь) 		ОТ
МП 		4 года
Отчет - V_19 Наполнение реестра поверок ФГИС «АРШИН» в динамике по годам

Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.

Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.

В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:

  • максимальное количество поверок за год
  • среднее количество поверок в год
  • период наполнения базы в месяцах и годах
  • суммарное количество поверок в системе

В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:

  • дата
  • общее количество поверок
  • кол-во периодических поверок
  • кол-во извещений о непригодности

Стоимость 200 руб. или по подписке

Кто поверяет Преобразователи измерительные концентрации метана инфракрасные стационарные (ОПТИМ-02)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "Тверской ЦСМ"
(RA.RU.311253)		 РСТ
  • ОПТИМ-02
  • мод. ОПТИМ-
  • мод. ОПТИМ-02
    		•  315 2 300 15 0 0 0 0
    АО "МОСОБЛГАЗ"
    (RA.RU.311331)
  • ОПТИМ-02
    		•  30 0 30 0 0 0 0
    ООО "РТ КЛЕВЕР"
    (RA.RU.314350)
  • ОПТИМ-02
  • Оптим 02
    		•  37 2 0 37 2 37 0 37

    Стоимость поверки Преобразователи измерительные концентрации метана инфракрасные стационарные (ОПТИМ-02)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Преобразователи имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для решения задач измерения довзрывоопасных концентраций метана в воздухе.

    ПО преобразователей обеспечивает следующие основные функции:

    • - обработку и передачу информации в унифицированный цифровой сигнал на базе интерфейса 1-Wire;

    • - самодиагностику преобразователей;

    • - настройку нулевых показаний и чувствительности;

    • - хранение в памяти преобразователя калибровочных констант.

    ПО преобразователя реализует следующие расчетные алгоритмы:

    • 1)   вычисление значений довзрывоопасной концентрации метана по данным от первичного измерительного преобразователя;

    • 2)   непрерывную самодиагностику аппаратной части преобразователя.

    ПО является метрологически значимым.

    Метрологические характеристики преобразователей нормированы с учетом влияния ПО.

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

    Идентификационные данные ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные

    Значение

    Идентификационное наименование ПО

    ОРТ1М-02.Нех

    Номер версии (идентификационный номер ПО)

    VI

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом и на верхнюю поверхность блока датчика в виде наклейки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 4 «Устройство и работа» руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

    ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;

    ЛНЦА.413311.002-16ТУ Преобразователь измерительный концентрации метана инфракрасный стационарный ОПТИМ-02. Технические условия.

    Правообладатель

    Общество с ограниченной ответственностью «Электронные   технологии»

    (ООО «ЭЛТЕХ»)

    ИНН 6904008653

    Адрес юридического лица: 170100, Тверская обл., г. Тверь, пл. Гагарина, д. 1, эт. 2, помещ. 1

    Изготовитель


    Общество с ограниченной ответственностью «Электронные технологии»
    (ООО «ЭЛТЕХ»)
    ИНН 6904008653
    Адрес: 170100, Тверская обл., г. Тверь, пл. Гагарина, д. 1, эт. 2, помещ. 1

    Испытательный центр

    Открытое акционерное общество «Медтехника» (ОАО «Медтехника»)
    Место нахождения и адрес юридического лица: 400002, Волгоградская обл., г. Волгоград, ул. Революционная, д. 57 А

    Правообладатель


    Общество с ограниченной ответственностью «Электронные   технологии»
    (ООО «ЭЛТЕХ»)
    ИНН 6904008653
    Адрес юридического лица: 170100, Тверская обл., г. Тверь, пл. Гагарина, д. 1, эт. 2, помещ. 1

    Принцип действия преобразователей - оптический, основанный на поглощении инфракрасного излучения в анализируемой среде. Способ отбора пробы - диффузионный.

    Преобразователи обеспечивают выполнение следующих основных функций:

    • - непрерывное измерение концентрации метана в окружающей атмосфере (взрывоопасные зоны помещений и вблизи наружных технологических установок);

    • - формирование унифицированного выходного цифрового сигнала на базе интерфейса 1-Wire.

    Конструктивно преобразователи состоят из блока датчика, обеспечивающего измерение концентрации метана и подключение внешних интерфейсов, и блока автономного питания во взрывозащищенном исполнении.

    Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.

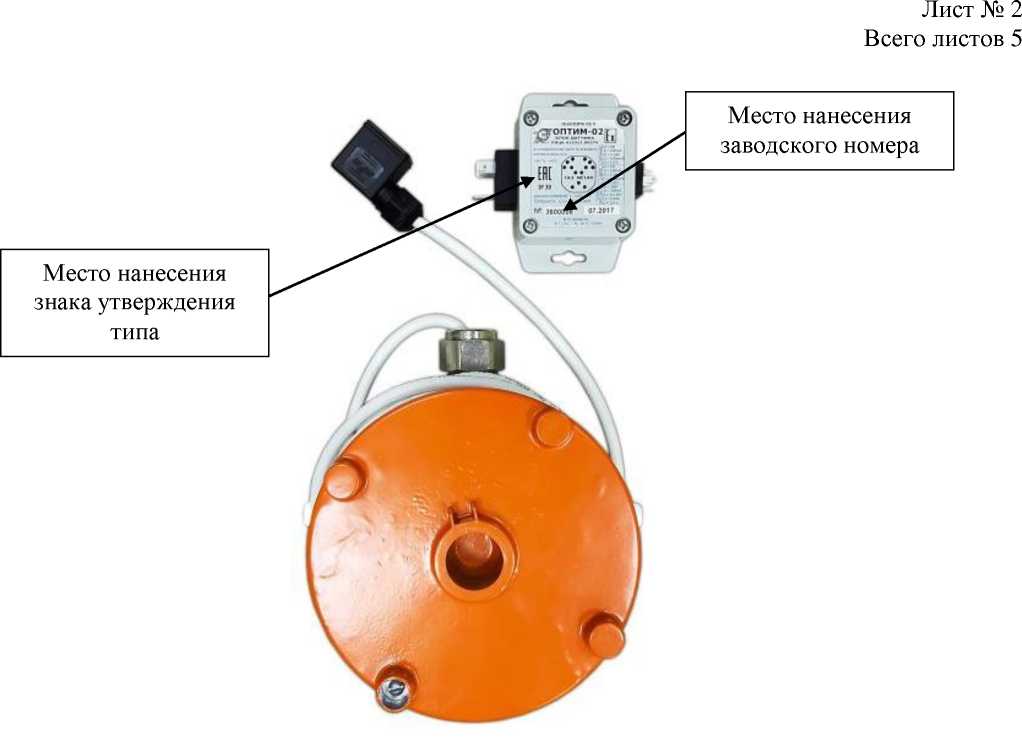

    Общий вид преобразователей с указанием места нанесения знака утверждения типа и места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на преобразователи не предусмотрено. Пломбирование мест настройки (регулировки) преобразователей не предусмотрено.

    Место нанесения знака утверждения типа

    Внешний вид. Преобразователи измерительные концентрации метана инфракрасные стационарные (ОПТИМ-02), http://oei-analitika.ru

    Место нанесения заводского номера

    Рисунок 1 - Общий вид преобразователей с указанием места нанесения знака утверждения типа и места нанесения заводского номера


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Преобразователь измерительный концентрации метана инфракрасный стационарный ОПТИМ-О2

    -

    1 шт.

    Адаптер для подключения преобразователя ОПТИМ-02 к ЭВМ (преобразователь протокола USB-1-Wire)

    -

    1 шт.

    Упаковка

    -

    1 шт.

    Паспорт

    ЛНЦА.413311.002-16 ПС

    1 экз.

    Руководство по эксплуатации

    ЛНЦА.413311.002-16 РЭ

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений довзрывоопасных концентраций метана в воздухе, % НКПР1'

    от 0 до 100

    Пределы допускаемой абсолютной основной погрешности измерений довзрывоопасных концентраций метана в воздухе, % НКПР

    ±(3,0+0,02^С2))

    Предел допускаемой вариации выходного сигнала преобразователя, в долях от предела допускаемой основной погрешности

    0,5

    Пределы   допускаемой   абсолютной   дополнительной

    погрешности измерений довзрывоопасных концентраций метана в воздухе, % НКПР, в долях от предела допускаемой основной погрешности:

    • -  при изменении температуры окружающей среды в диапазонах: от -40 °С до +15 °С включительно, и свыше +25 °С до +45 °С, на каждые 10 °С;

    • - при изменении относительной влажности в диапазоне от 20 % до 98 %

    ±0,6

    ±1,0

    Предел допускаемого времени установления показаний То,9д, с

    45

    Нормальные условия измерений:

    • - температура окружающей среды, °С

    • - относительная влажность, %

    св. +15 до +25 включ. от 30 до 80

    • 1) - Значения НКПР для метана в соответствии с ГОСТ 31610.20-1-2020.

    • 2) - Значение измеренной довзрывоопасной концентрации метана, % НКПР.

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Параметры электрического питания: - напряжение постоянного тока, В

    от 3,3 до 5

    Потребляемая мощность, мВт, не более

    10

    Габаритные размеры (высотахдлинахширина), мм, не более: - блок датчика

    100х120х50

    - блок автономного питания

    200x200x130

    Масса, кг, не более:

    - блок датчика

    0,3

    - блок автономного питания

    2

    Рабочие условия измерений:

    - температура окружающей среды, °С

    от -40 до +45

    - относительная влажность, %

    от 20 до 98

    Время прогрева преобразователя, с, не более

    120

    Наименование характеристики

    Значение

    Средняя наработка на отказ, ч

    90000

    Средний срок службы, лет

    10

    Маркировка взрывозащиты

    • - блок датчика

    • - блок автономного питания

    1Ех ib IIB Тб Gb X 1Ех db [ib] IIB Тб Gb X

    Степень защиты по ГОСТ 14254-15

    • - блок датчика

    • - блок автономного питания

    IP30

    IP65
