Номер по Госреестру СИ: 91167-24
91167-24 Источники питания постоянного тока
(IT-M3100D)
Назначение средства измерений:
Источники питания постоянного тока IT-M3100D (далее - источники) предназначены для воспроизведений напряжения и силы постоянного тока.

Внешний вид.
Источники питания постоянного тока
Рисунок № 1

Внешний вид.
Источники питания постоянного тока
Рисунок № 2

Внешний вид.
Источники питания постоянного тока
Рисунок № 3

Внешний вид.
Источники питания постоянного тока
Рисунок № 4

Внешний вид.
Источники питания постоянного тока
Рисунок № 5

Внешний вид.
Источники питания постоянного тока
Рисунок № 6

Внешний вид.
Источники питания постоянного тока
Рисунок № 7

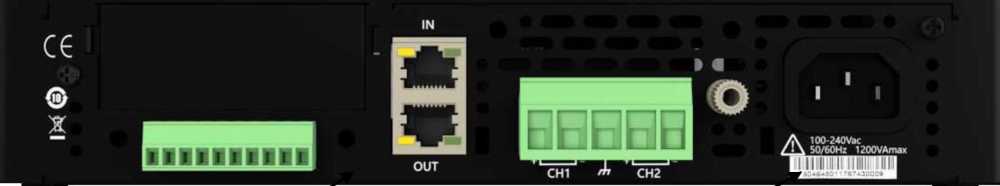

Внешний вид.
Источники питания постоянного тока
Рисунок № 8
Программное обеспечение
Программное обеспечение (далее - ПО) источников состоит из встроенного и внешнего ПО. Встроенное ПО отвечает за работу источников, формирование и обработку цифровых данных. Внешнее ПО предназначено для контроля и управления источниками с помощью персонального компьютера.
Конструкция источников исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Внешнее ПО является метрологически незначимым.
Встроенное ПО является метрологически значимым.
Метрологические характеристики источников нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого встроенного ПО источников приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
0.18 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на корпус источника любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Начало работы» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
«Источники питания постоянного тока IT-M3100D. Стандарт предприятия».
Правообладатель
ITECH ELECTRONIC CO., LTD., Китай
Адрес: 210039, No.108, XiShanqiao Nanlu, Nanjing city, China
Испытательный центр
Общество с ограниченной ответственностью «РАВНОВЕСИЕ»(ООО «РАВНОВЕСИЕ»)
Адрес юридического лица: 117105, г. Москва, ш. Варшавское, д. 1, стр. 1_2, эт. 1, помещ. 1, оф в005, к 21
Адрес места осуществления деятельности: 129515, г. Москва, ул. Академика Королева, д. 13, стр. 1, помещ. I, ком. 2, 3, 3а, 3б (оф. 818)
По принципу действия источники относятся к программируемым импульсным источникам питания. Принцип формирования постоянного напряжения построен на работе высокочастотного преобразователя. Управление и контроль режимов работы источников осуществляется встроенным микроконтроллером. Установка выходных параметров осуществляется с помощью функциональных клавиш и поворотного регулятора, расположенных на лицевой панели.
Конструктивно источники выполнены в виде моноблока со съемным сетевым шнуром питания, в металлических корпусах настольного исполнения, допускающих монтаж в приборную стойку.
На передней панели расположен цифровой дисплей с текущими значениями напряжения и силы постоянного тока, кнопки управления, кнопка включения/выключения питания и поворотный регулятор.
На задней панели источников расположены: выходные клеммы, слот для установки интерфейса дистанционного управления, клемма заземления, системная шина для объединения источников, разъем сети питания.
Источники выпускаются в модификациях IT-M3131D, IT-M3132D, IT-M3141D, IT-M3142D, отличающихся метрологическими характеристиками, потребляемой и максимальной выходной мощностью.
Серийный номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.

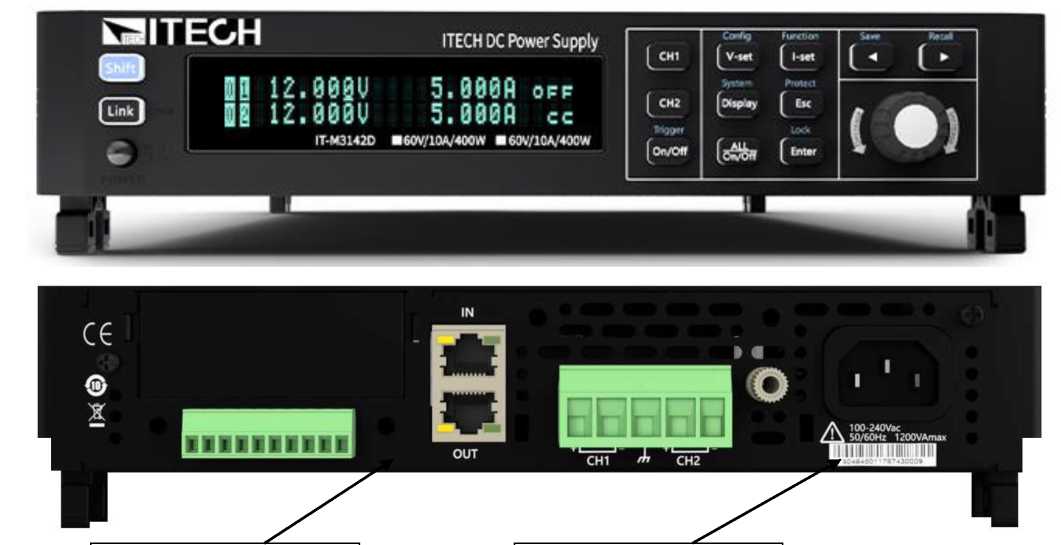

Общий вид источников с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Нанесение знака поверки на источники в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) источников не предусмотрено.








Рисунок 1 - Общий вид источников с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведений напряжения постоянного тока, В:
|
от 0 до 30 от 0 до 60 |
|
Пределы допускаемой абсолютной основной погрешности воспроизведений напряжения постоянного тока, В:
|
±0,0003-U + 0,006 ±0,0003-U + 0,012 |
|
Пределы допускаемой абсолютной дополнительной погрешности воспроизведений напряжения постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждый 1 °С, В |
±0,00005^и<|Токр. - Т0|) + 0,0005 |
|
Диапазон воспроизведений силы постоянного тока, А:
|
от 0 до 15 от 0 до 10 |
|
Пределы допускаемой абсолютной основной погрешности воспроизведений силы постоянного тока, А:
|
±0,0005^1 + 0,075 ±0,0005-1 + 0,020 |
|
Пределы допускаемой абсолютной дополнительной погрешности воспроизведений силы постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждый 1 °С, А |
±0,00005-1-(|Токр. - Т0|) + 0,0005 |
|
Нормальные условия измерений:
|
от +10 до +30 от 30 до 80 |
|
Примечания: U - воспроизводимое источником значение напряжения постоянного тока, В; I - воспроизводимое источником значение силы постоянного тока, А; Токр. - значение температуры окружающей среды, °С; То - значение верхней или нижней температуры нормальных условий измерений, °С. | |
Таблица 3 - Метрологические характеристики в режиме стабилизации напряжения
|
Модификация источников |
Нестабильность выходного сигнала напряжения постоянного тока, В |
Уровень пульсаций выходного напряжения постоянного тока, В3), не более | |
|
при изменении напряжения питания от номинального значения в диапазоне от 100 до 240 В |
при изменении тока нагрузки от /макс до 0,Ымакс2) | ||
|
IT-M3131D |
±0,0002/U1) + 0,0005 |
±0,0004-U + 0,0008 |
0,008/0,060 |
|
IT-M3141D |
±0,0002-U + 0,0005 |
±0,0004-U + 0,0008 | |
|
IT-M3132D |
±0,0002-U + 0,0005 |
±0,0001 •U + 0,0008 | |
|
IT-M3142D |
±0,0002 •U + 0,0005 |
±0,0001 •U + 0,0008 | |
| |||
Таблица 4 - Метрологические характеристики в режиме стабилизации силы тока
|
Модификация источников |
Нестабильность выходного сигнала силы постоянного тока, А |
Уровень пульсаций выходной силы постоянного тока, А3), не более | |
|
при изменении напряжения питания от номинального значения в диапазоне от 100 до 240 В |
при изменении напряжения на нагрузке от имакс до 0,1имакс2) | ||
|
IT-M3131D |
±0,0005-I1) + 0,001 |
±0,0005^1 + 0,005 |
0,010 |
|
IT-M3141D |
±0,0005^1 + 0,001 |
±0,0005^1 + 0,005 |
0,015 |
|
IT-M3132D |
±0,0005^1 + 0,001 |
±0,0005^1 + 0,005 |
0,008 |
|
IT-M3142D |
±0,0005^1 + 0,001 |
±0,0005^1 + 0,005 |
0,008 |
-
1) I - воспроизводимое значение силы постоянного тока, А;
-
2) ^макс - максимальное значение напряжения постоянного тока на нагрузке, В;
-
3) Среднеквадратическое значение.
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов |
2 |
|
Максимальное значение выходной электрической мощности, Вт: - для модификаций IT-M3131D и IT-M3132D |
200 |
|
- для модификаций IT-M3141D и IT-M3142D |
400 |
|
Параметры электрического питания: - напряжение переменного тока, В |
2301^ |
|
- частота переменного тока, Гц |
50 |
|
Потребляемая мощность, В^А, не более: - для модификаций IT-M3131D и IT-M3132D |
600 |
|
- для модификаций IT-M3141D и IT-M3142D |
1200 |
|
Габаритные размеры (ширинахдлинахвысота), мм, не более |
234,0x476,0x52,9 |
|
Масса, кг, не более |
5,5 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от 0 до +40 |
|
- относительная влажность при температуре окружающей среды +30 °С, %, не более |
80 |
