Номер по Госреестру СИ: 91170-24
91170-24 Дозиметры многоканальные клинические
(МКД-04)
Назначение средства измерений:
Дозиметры многоканальные клинические МКД-04 (далее - дозиметры) предназначены для измерений мощности поглощенной дозы и поглощенной дозы фотонного излучения в воде.

Внешний вид.
Дозиметры многоканальные клинические
Рисунок № 1

Внешний вид.
Дозиметры многоканальные клинические
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее - ПО) «Медицинский дозиметр» реализует следующие функции: режим авторизации; обработки, отображения и сохранения данных; просмотра ранее сохраненных данных; отображения состояния оборудования; отображения и редактирования параметров детекторов.
Уровень защиты ПО «Медицинский дозиметр» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«Медицинский дозиметр» |
|
Номер версии (идентификационный номер) ПО |
1.0.0.Х |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
9476Е0ВЕ |
|
Алгоритм вычисления идентификатора ПО |
CRC32 |
|
Примечания.
| |
Знак утверждения типа
Знак утверждения типананосится методом компьютерной графики на титульный лист документа ВШЛК.418263.001 РЭ «Дозиметр многоканальный клинический МКД-04. Руководство по эксплуатации» и на корпус дозиметров в виде специальной наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 10 «Порядок работы с дозиметром» документа ВШЛК.418263.001 РЭ «Дозиметр многоканальный клинический МКД-04. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;
Государственная поверочная схема для средств измерений поглощенной дозы и мощности поглощенной дозы, эквивалента дозы и мощности эквивалента дозы фотонного и электронного излучений, поглощенной дозы и мощности поглощенной дозы протонного излучения, утвержденная приказом Росстандарта от 26 сентября 2022 г. № 2359;
ТУ 26.51.41.110-001-08625082-2017. Дозиметр многоканальный клинический МКД-04. Технические условия.
ПравообладательАкционерное общество «Научно-исследовательский институт технической физики и автоматизации» (АО «НИИТФА»)
ИНН 7726606316
Адрес юридического лица: 115230, Москва, Варшавское ш., д. 46
Изготовитель
Акционерное общество «Научно-исследовательский институт технической физики и автоматизации» (АО «НИИТФА»)
ИНН 7726606316
Адрес: 115230, Москва, Варшавское ш., д. 46
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Правообладатель
Акционерное общество «Научно-исследовательский институт технической физики и автоматизации» (АО «НИИТФА»)ИНН 7726606316
Адрес юридического лица: 115230, Москва, Варшавское ш., д. 46
Конструктивно дозиметры состоят из основных частей - сцинтилляционного блока детектирования ионизирующего излучения (далее - БД), блока регистрации и обработки информации (далее - БРОИ), соединяемых между собой кабелями, и программного обеспечения «Медицинский дозиметр». БД выполнен в виде выносного зонда, представляющего собой сцинтилляционный детектор, размещенный в герметичном водонепроницаемом корпусе и соединенный с БРОИ с помощью многожильного электрического кабеля.
Чувствительным к ионизирующему излучению элементом детектора является сцинтилляционное волокно, к одному торцу которого приклеено зеркало, а к другому торцу - транспортное прозрачное волокно того же диаметра. Сцинтилляционный свет проходит по волокнам и регистрируется на дальнем конце фотоприемником, в качестве которого используется кремниевый фотоэлектронный умножитель SiPM (далее - SiPM). Для учета и последующего вычитания черенковского света, возбуждаемого в световоде, в корпусе детектора уложено еще одно прозрачное волокно того же размера. Для считывания сигнала с этого волокна используется отдельный SiPM. Кроме того, в корпусе рядом с фотоприемниками находится датчик температуры, используемый для программной коррекции коэффициента усиления SiPM.
Усиленный ток фотоприемников по соединительному кабелю поступает на вход БРОИ. Плата преобразования сигнала, собранная по классической схеме преобразователя «ток -напряжение», включает в себя аналогово-цифровой преобразователь (далее - АЦП) и производит обработку результатов измерений, а также передает информацию об измеряемой величине через сетевой модуль ввода-вывода при помощи интерфейса Ethernet.
Общий вид БРОИ дозиметров с указанием мест нанесения пломбы в виде наклейки и размещения знака утверждения типа приведен на рисунке 1. Общий вид БД дозиметров приведен на рисунке 3.
Нанесение знака поверки на дозиметр не предусмотрено.
Заводской номер в цифровом формате наносится методом лазерной печати. Место нанесения заводского номера представлено на рисунке 2.
Место
нанесения пломбы в виде наклейки
Место нанесения знака утверждения типа
нии1®А
„НОГОКАНА" мкд()4

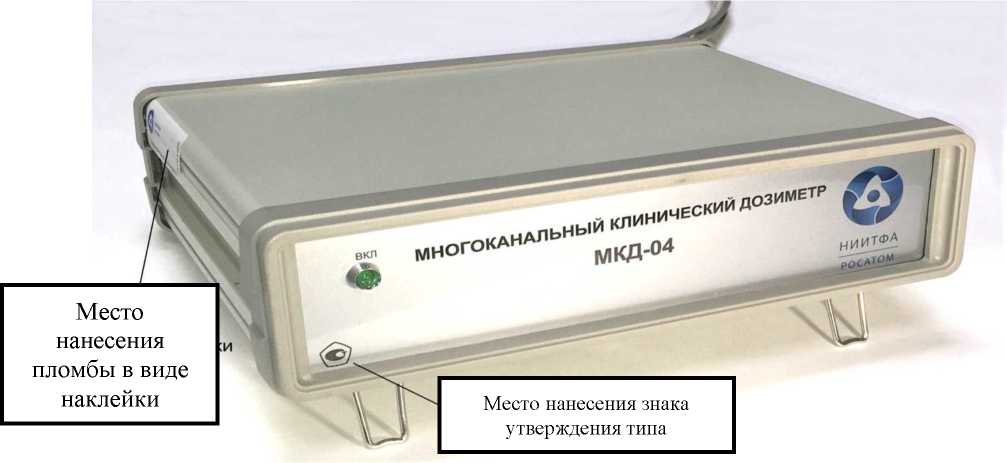

Рисунок 1 - Общий вид блока регистрации и обработки информации дозиметров многоканальных клинических МКД-04
Место нанесения заводского номера
ВХОД 1
ВХОД 2
вкл/выкл
к ПК
АО «НИИТФА», г. Москва, ш. Варшавское, д.46. 2022 г.
ТУ 26.51.41.110-001-08625082-2017
Зав. № 006

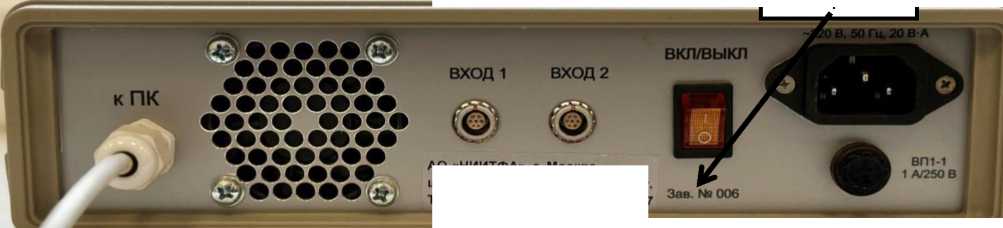

Рисунок 2 - Общий вид блока регистрации и обработки информации дозиметров многоканальных клинических МКД-04 (задняя панель)

Рисунок 3- Общий вид сцинтилляционного блока детектирования ионизирующего излучения дозиметров многоканальных клинических МКД-04
Таблица 3 - Комплект поставки дозиметров
|
Обозначение |
Наименование |
Количество |
Примечание |
|
ВШЛК.418263.001 |
Дозиметр многоканальный клинический МКД-04 в составе: | ||
|
ВШЛК.418223.001 |
Сцинтилляционный блок детектирования ионизирующего излучения |
1 шт. |
* |
|
Блок регистрации и обработки информации |
1 шт. | ||
|
Кабель сетевой |
1 шт. | ||
|
ВШЛК.746611.002 |
Кабель соединительный |
1 шт. |
* ** |
|
Программное обеспечение «Медицинский дозиметр» |
1 шт. | ||
|
ВШЛК.418263.001 РЭ |
Дозиметр многоканальный клинический МКД-04. Руководство по эксплуатации |
1 шт. | |
|
1703.00001-01 34 01 |
ПО «Медицинский дозиметр». Руководство оператора |
1 шт. | |
|
ВШЛК.418263.001 ПС |
Дозиметр многоканальный клинический МКД-04. Паспорт |
1 шт. | |
|
Методика поверки |
1 шт. | ||
|
Примечания: * - Количество в зависимости от заказа на поставку; ** - В зависимости от заказа поставляется кабель длиной 10 м или 20 м. | |||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений мощности поглощенной дозы в воде для энергии излучения радионуклида 60Со, мГр/мин |
от 10 до 5.103 |
|
Диапазон измерений поглощенной дозы в воде для энергии излучения радионуклида 60Со, Гр |
от 0,01 до 1.103 |
|
Пределы допускаемой основной относительной погрешности измерений мощности поглощенной дозы в воде и поглощенной дозы в воде для энергии излучения радионуклида 60Со, % |
±4,0 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Пределы дополнительной погрешности измерений, обусловленной анизотропией чувствительности при вращении детектора вокруг продольной оси (в диапазоне углов падения излучения от 0 до 360°) и при вращении детектора вокруг оси перпендикулярной продольной оси детектора (в диапазоне углов от 0 до 180°), % |
±0,5 |
|
Время непрерывной работы, ч, не менее |
8 |
|
Нестабильность показаний дозиметра за время непрерывной работы, % |
±1,0 |
|
Параметры питания от сети переменного тока:
|
от 198 до 242 от 47 до 53 |
|
Потребляемая мощность, В^А, не более |
20 |
|
Время установления рабочего режима, мин, не более |
15 |
|
Габаритные размеры, мм, не более: | |
|
БРОИ | |
|
длина |
260 |
|
Наименование характеристики |
Значение |
|
ширина |
220 |
|
высота |
70 |
|
Габаритные размеры, мм, не более: | |
|
БД | |
|
диаметр |
30 |
|
длина |
1000 |
|
Масса (без соединительного кабеля), кг, не более |
1,8 |
|
Средняя наработка до отказа, ч, не менее |
5000 |
|
Средний срок службы, лет, не менее |
5 |
|
Нормальные условия эксплуатации: - температура окружающего воздуха, °C |
от +15 до +30 |
|
- относительная влажность окружающего воздуха при температуре +30 °C, %, не более |
75 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
