Сведения о средстве измерений: 91261-24 Толщиномеры покрытий рентгенофлуоресцентные

Номер по Госреестру СИ: 91261-24
91261-24 Толщиномеры покрытий рентгенофлуоресцентные
(РТВК-1К)

Назначение средства измерений:
Толщиномеры покрытий рентгенофлуоресцентные РТВК-1К предназначены для бесконтактных измерений толщины металлических покрытий методом энергодисперсионной рентгеновской флуоресценции.

сертификация программного обеспечения
Внешний вид. Толщиномеры покрытий рентгенофлуоресцентные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Толщиномеры покрытий рентгенофлуоресцентные
Рисунок № 1
Внешний вид. Толщиномеры покрытий рентгенофлуоресцентные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Толщиномеры покрытий рентгенофлуоресцентные
Рисунок № 2

Общие сведения

Дата публикации - 08.02.2024
Срок свидетельства - 06.02.2029
Номер записи - 193153
ID в реестре СИ - 1414289
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Акционерное общество "Институт физико-технических проблем" (АО "ИФТП")
Страна - РОССИЯ
Населенный пункт - г. Дубна, Московская обл.
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№308 от 2024.02.06 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Толщиномеры покрытий рентгенофлуоресцентные (РТВК-1К)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Институт физико-технических проблем" (АО "ИФТП")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
86528-22
26.08.2027
Уровнемеры радиоизотопные, УР
Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.)
ОТ
МП
3 года
87088-22
17.10.2027
Плотномеры радиоизотопные, ПР
Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.)
ОТ
МП
1 год
87446-22
24.11.2027
Измерители поверхностной плотности покрытий, РТФ-1К
Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.)
ОТ
МП
1 год
88499-23
13.03.2028
Уровнемеры радиоизотопные, РРП-3С
Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.)
ОТ
МП
3 года
91126-24
25.01.2029
Толщиномеры проката радиоизотопные, РТП-1К
Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.)
ОТ
МП
1 год
91261-24
06.02.2029
Толщиномеры покрытий рентгенофлуоресцентные, РТВК-1К
Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.)
ОТ
МП
1 год
92190-24
27.05.2029
Толщиномеры обратного рассеяния радиоизотопные, РТО-1К
Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.)
ОТ
МП
1 год
92191-24
27.05.2029
Толщиномеры плёночных материалов радиоизотопные, РТЛ-1К
Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.)
ОТ
МП
1 год
92890-24
14.08.2029
Наборы мер толщины стального проката, МТП
Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.)
ОТ
МП
1 год
92890-24
14.08.2029
Наборы мер толщины стального проката, МТП
Акционерное общество "Институт физико-технических проблем" (АО "ИФТП") (РОССИЯ г. Дубна, Московская обл.)
ОТ
МП
1 год

Новосибирск - третий по численности населения город в Российской Федерации, имеет статус городского округа. Торговый, деловой, культурный, промышленный, транспортный и научный центр федерального значения. Основан в 1893 году, статус города получил в 1903 году. Новосибирск выполняет функции административного центра Сибирского федерального округа, Новосибирской области и входящей в его состав Новосибирской области.

Население Новосибирска в 2012 году превысило 1 500 000 человек. Территория города занимает площадь 502,1 км² (50 210 га).

Новосибирск расположен в юго-восточной части Западно-Сибирской равнины на Обском плато, примыкающем к долине реки Обь, рядом с водохранилищем, образованным плотиной Новосибирской ГЭС, на пересечении лесной и лесостепной природных зон. Левобережная часть города имеет равнинный рельеф, правобережная характеризуется большим количеством балок, гребней и оврагов, так как здесь начинается переход к горному рельефу Салаирского кряжа. К городу примыкают Заельцовский и Кудряшовский сосновые боры, Новосибирское водохранилище.

Отчет "Анализ рынка поверки в Новосибирске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Новосибирске.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Толщиномеры покрытий рентгенофлуоресцентные (РТВК-1К)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Толщиномеры покрытий рентгенофлуоресцентные (РТВК-1К)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Толщиномеры имеют прикладное программное обеспечение (далее - ПО), включающее следующие компоненты: аналитическая программа RTVC_measurement.exe (обеспечивает сбор и обработку данных с цифрового спектрометрического устройства), программа корректировки градуировок RTVC_Correct.exe. Идентификационные данные метрологически значимой части ПО приведены в таблице 1. Метрологически значимая часть ПО защищена с помощью средств защиты от непреднамеренных и преднамеренных изменений. Метрологические характеристики толщиномеров нормированы с учетом ПО.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

RTV C measurement

RTVC Correct

Номер версии (идентификационный номер) ПО

не ниже 1.0

не ниже 1.0


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерения

Таблица 3 -

Сведения о методиках измерений

Сведения о методиках (методах) измерений

Приведены в пункте 2 «Работа с РТВК-1К» руководства по эксплуатации УЛКА.415112.001 РЭ.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 28 сентября 2018 г. № 2089 «Об утверждении государственной поверочной схемы для средств измерений поверхностной плотности и массовой доли элементов в покрытиях»;

УЛКА.415112.001 ТУ Толщиномеры покрытий рентгенофлуоресцентные РТВК-1К. Технические условия.

Правообладатель

Акционерное общество «Институт физико-технических проблем» (АО «ИФТП»)

ИНН 5010036527

Юридический адрес: 141980, Московская обл., г. Дубна, ул. Курчатова И.В., д. 4

Изготовитель


Акционерное общество «Институт физико-технических проблем» (АО «ИФТП»)
ИНН 5010036527
Адрес: 141980, Московская обл., г. Дубна, ул. Курчатова И.В., д. 4

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Правообладатель


Акционерное общество «Институт физико-технических проблем» (АО «ИФТП»)
ИНН 5010036527
Юридический адрес: 141980, Московская обл., г. Дубна, ул. Курчатова И.В., д. 4

Принцип действия толщиномеров покрытий рентгенофлуоресцентных РТВК-1К (далее -толщиномеры) основан на облучении образца первичным рентгеновским излучением и регистрации блоком детектирования характеристического рентгенофлуоресцентного излучения. Первичное рентгеновское излучение создает рентгеновская трубка. Электрический сигнал, величина которого пропорциональна энергии характеристического излучения, а скорость счета пропорциональна толщине покрытия, с выхода блока детектирования поступает на вход цифрового спектрометрического устройства, где производится его усиление и цифровая фильтрация, преобразование в цифровой код и передача кода на устройство преобразования цифрового сигнала в аналоговый.

Конструктивно толщиномер выполнен в виде моноблока, внутри корпуса которого размещены измерительный узел, рентгеновский излучатель «Модуль-50», блок детектирования рентгеновского излучения. Вне корпуса моноблока размещены блок питания и цифровое спектрометрическое устройство. В состав измерительного узла входит рабочий столик для размещения измеряемых образцов, защитная крышка, выполняющая функцию защиты от рентгеновского излучения и фиксацию образцов, рентгеновский излучатель с коллиматором и механическим затвором. Рентгеновский излучатель используется для возбуждения спектра характеристического излучения в покрытии. Блок детектирования предназначен для преобразования энергии квантов рентгеновского излучения в пропорциональные по амплитуде электрические сигналы и их усиления для последующей регистрации. Цифровое спектрометрическое устройство предназначено для линейного преобразования выходного сигнала от блока детектирования ионизирующего излучения в цифровой код, накопление кода в виде амплитудного спектра с последующим считыванием спектра в персональный компьютер по универсальной последовательной шине (USB).

Заводской номер толщиномеров наносится на маркировочные таблички (шильдик), закрепленные на корпусе толщиномера механическим способом с нанесением номера ударным методом. Заводской номер имеет цифровой формат.

Конструкция толщиномеров не предусматривает возможность нанесения знака поверки. Корпус толщиномеров металлический, окрашиваемый в цвета, которые определяет изготовитель.

Защита толщиномера от несанкционированного доступа реализуется использованием клейких лент с фирменным рисунком, которые закрывают головки винтов, крепящие наружные кожухи толщиномера.

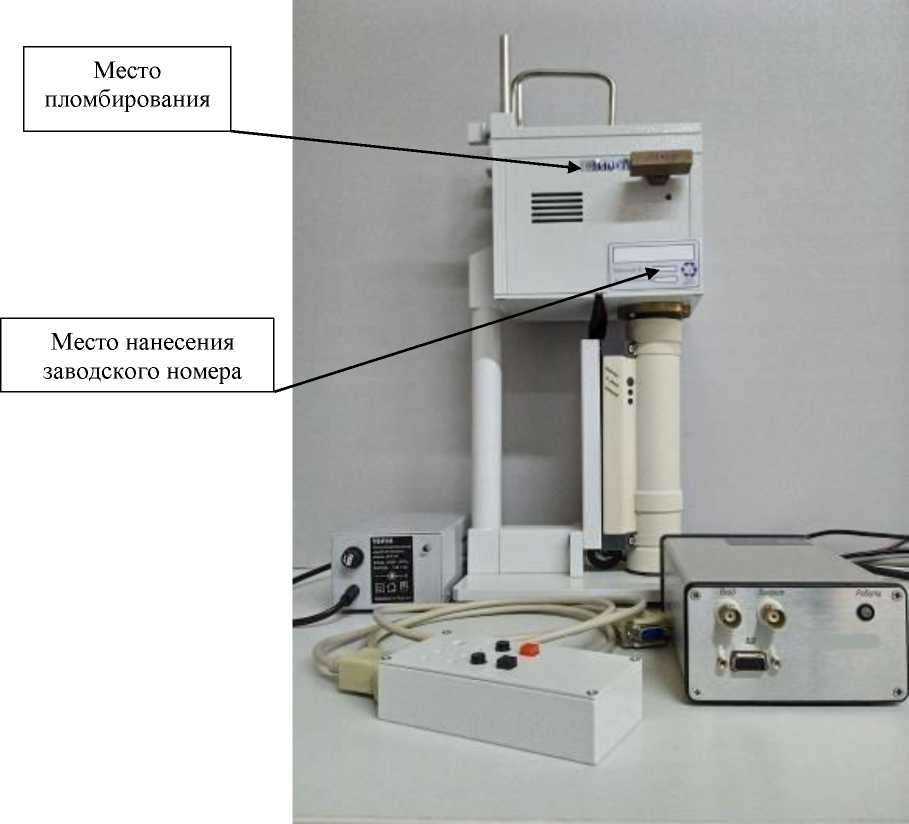

Общий вид толщиномеров, место нанесения заводского номера, схема пломбирования от несанкционированного доступа представлены на рисунке 1.
