Номер по Госреестру СИ: 91378-24
91378-24 Трансформатор напряжения
(НКФ-110-58)
Назначение средства измерений:
Трансформатор напряжения НКФ-110-58 (далее - трансформаторы напряжения) предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических сетях переменного тока промышленной частоты.

Внешний вид.
Трансформатор напряжения
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Лист № 3 Всего листов 4
Сведения о методиках измерений
Сведения о методиках измерений
приведены в п. 2 «Принцип действия и конструкция» документа «Трансформатор напряжения НКФ-110-58. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
ПравообладательМосковское научно-производственное объединение «Электрозавод»
(МНПО «Электрозавод»)
Юридический адрес: 107023, г. Москва, ул. Электрозаводская, д. 21
Испытательный центр
Федеральное бюджетное учреждение «Г осударственный региональный центр стандартизации, метрологии и испытаний имени А.М.Муратшина в Республике Башкортостан» (ФБУ «ЦСМ им. А.М.Муратшина в Республике Башкортостан») Юридический адрес: 450006, г. Уфа, б-р Ибрагимова, д. 55/59Телефон/факс: 8 (347) 276-78-74
E-mail: info@bashtest.ru
Web-сайт: http://www.bashtest.ru
Принцип действия трансформатора основан на явлении электромагнитной индукции переменного тока.
Конструктивно трансформатор состоит из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмотки с высоковольтной изоляцией. Активная часть трансформатора находится в изоляционной покрышке. Изолятор установлен на основании, в котором находится коробка вывода вторичных обмоток. Основание трансформаторов представляет собой металлический сварной цоколь, имеющий болт заземления. На основании находится табличка технических данных, узел заземления. Выводы вторичной обмотки трансформаторов расположены в нижней части корпуса.
К трансформатору данного типа относятся трансформатор напряжения НКФ-110-58 с серийным №№ 912740.
Трансформатор напряжения расположен на территории подстанций ООО «Башкирэнерго».
Серийный номер наносится на табличку технических данных трансформатора ударным способом в виде цифрового обозначения.
Нанесение знака поверки на трансформатор не предусмотрено.
Пломбирование трансформаторов не предусмотрено.

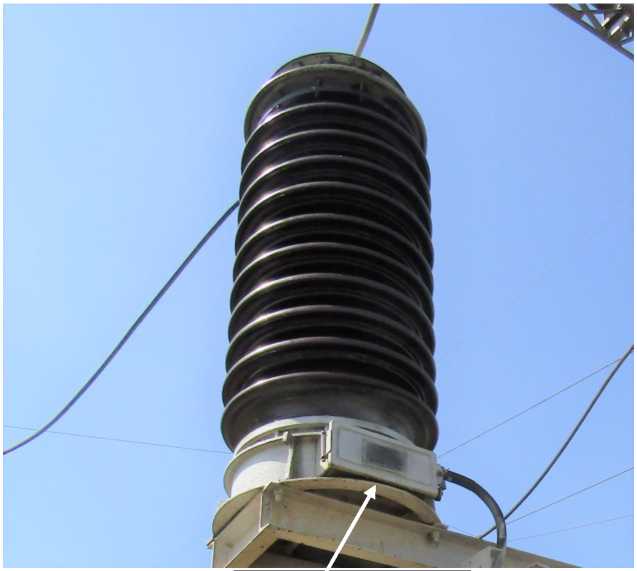

Общий вид трансформатора напряжения представлен на рисунке 1.
Место нанесения заводс кого номера
Рисунок 1 - Общий вид трансформатора напряжения НКФ-110-58
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки, кВ |
110/\3 |
|
Номинальное напряжение вторичной обмотки, В |
100/4'3 |
|
Номинальная частота, Гц |
50 |
|
Номинальная мощность основной вторичной обмотки, ВА |
500/1000 |
|
Класс точности основной вторичной обмотки |
1/3 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -45 до +40 |
