Номер по Госреестру СИ: 91475-24
91475-24 Калориметры бомбовые автоматические
(5E-C5808)
Назначение средства измерений:
Калориметры бомбовые автоматические 5E-C5808 (далее - калориметры) предназначены для измерений энергии сгорания твердых и жидких топлив, в том числе угля, кокса, нефти, нефтепродуктов.
Внешний вид.
Калориметры бомбовые автоматические
Рисунок № 1
Внешний вид.
Калориметры бомбовые автоматические
Рисунок № 2
Общие сведения
Дата публикации - 04.03.2024
Срок свидетельства - 01.03.2029
Номер записи - 193361
ID в реестре СИ - 1414905
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, 5E-C5808,
Производитель
Изготовитель - "Changsha Kaiyuan Instruments Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№597 от 2024.03.01 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2702 от 2021.12.02 О внесении изменений в сведения об утвержденных типах средств измерений 68197-17, 75524-19, 79142-20
Наличие аналогов СИ: Калориметры бомбовые автоматические (5E-C5808)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "Changsha Kaiyuan Instruments Co., Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
91475-24 01.03.2029 |
Калориметры бомбовые автоматические, 5E-C5808 "Changsha Kaiyuan Instruments Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
93931-24 27.11.2029 |
Калориметры бомбовые автоматические с лазерным поджигом, 5E-C5808j "Changsha Kaiyuan Instruments Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
Простой и наглядный отчет, показывающий в динамике частоту добавления во ФГИС АРШИН средств измерений по конкретному производителю.
Отчет представлен в виде графика и таблицы. График имеет возможность масштабирования и выгрузку данных в Exel. Таблица поддерживает возможность поиска и сортировки по любому из полей.
В таблице выводится информация по всем типам СИ, выбранного производителя, которая включает в себя:
- рег. номер в ФГИС АРШИН
- дата публикации
- наименование СИ и обозначение
- наименование и страну изготовителя
- ссылки на описание типа и методику поверки
- межповерочный интервал в соответствии с описанием типа
Кто поверяет Калориметры бомбовые автоматические (5E-C5808)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Калориметры бомбовые автоматические (5E-C5808)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Калориметры бомбовые автоматические 5E-C5808 оснащены автономным и встроенным программным обеспечением (ПО).
Автономное ПО калориметров бомбовых автоматических 5E-C5808 «5Е-С5808» устанавливается на персональном компьютере, входящем в комплект поставки калориметров, и работает под управлением операционной системы Microsoft Windows. Разделение ПО на отдельные модули и/или исполняемые файлы с выделением метрологически значимой части не предусмотрено (все ПО «5E Calorimeter Analysis System» считается метрологически значимым).
Автономное ПО является неотъемлемой частью калориметров, обеспечивает их работоспособность, и выполняет следующие операции:
-
- управление работой калориметров путём взаимодействия со встроенным микроконтроллером калориметрического блока посредством двунаправленного интерфейса RS232;
-
- автоматическое считывание заводских номеров используемых калориметрических бомб в процессе опыта;
-
- обработка измеренных данных калориметрических экспериментов, расчет конечных результатов;
-
- представление результатов (архивирование, печать протоколов измерений, импорт массивов данных в файлы форматов «база данных», «электронная таблица»);
-
- обмен информацией с микроаналитическими лабораторными весами по интерфейсу RS-232, получение значений массы навески исследуемого вещества для последующих расчетов;
-
- вывод информационных и аварийных сигналов;
-
- предоставление возможности управления двумя калориметрическими блоками одной модификации при помощи одного ПК.
Встроенное ПО осуществляет функции сбора, отображения и передачи измерительной информации.
Метрологические характеристики анализаторов термогравиметрических калориметров бомбовых автоматических 5E-C5808 нормированы с учетом влияния программного обеспечения.
Дистрибутив ПО «5Е-С5808» предоставляется на электронном носителе в комплекте поставки калориметра, установочный пакет является единым для всех модификаций калориметров. При установке ПО модуль установки производит обмен информацией с микроконтроллером калориметрического блока для диагностики его состояния и исправности.
Уровень защиты ПО «5Е-С5808» и измерительной информации от непреднамеренных и преднамеренных изменений в соответствии с п. 4.5 документа Р 50.2.077-2014 соответствует уровню защиты «средний».
Микропрограмма (прошивка) внутреннего микроконтроллера калориметрического блока имеет полную защиту от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства (система защиты микроконтроллера от чтения и записи).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значения | |
|
Автономное ПО |
Встроенное ПО | |
|
Идентификационное наименование ПО |
5Е-С5808 |
Прошивка |
|
Номер версии ПО |
V1.0.51 |
— |
|
Цифровой идентификатор (контрольная сумма) ПО (ID) |
F426BF0BF0 |
— |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в документе «Калориметры бомбовые автоматические 5E-C5808. Руководство по эксплуатации», раздел 2 «Описание», п. 2.1 «О приборе».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
«Государственная поверочная схема для средств измерений энергии сгорания, удельной энергии сгорания и объемной энергии сгорания», утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2828;
Стандарт предприятия компании «Changsha Kaiyuan Instruments Co., Ltd.» «Калориметры бомбовые автоматические 5E-C5808».
Правообладатель
Фирма «Changsha Kaiyuan Instruments Co., Ltd.», Китай
Адрес: №1259 Liantang East Road, Changsha Economic & Technological Development Zone Changsha, P.R. China
Телефон: +86 731 84021617 / +86 731 84066915
Web-сайт: https://www.ckicgroup.com
E-mail: info@ckic.net
Изготовитель
Фирма «Changsha Kaiyuan Instruments Co., Ltd.», Китай
Адрес: №1259 Liantang East Road, Changsha Economic & Technological Development Zone Changsha, P.R. China
Телефон: +86 731 84021617 / +86 731 84066915
Web-сайт: https://www.ckicgroup.com
E-mail: info@ckic.net
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Фирма «Changsha Kaiyuan Instruments Co., Ltd.», Китай
Адрес: №1259 Liantang East Road, Changsha Economic & Technological Development Zone Changsha, P.R. China
Телефон: +86 731 84021617 / +86 731 84066915
Web-сайт: https://www.ckicgroup.com
E-mail: info@ckic.net
Принцип действия калориметра заключается в определении энергии сгорания пробы топлива путем сжигания ее в среде сжатого кислорода. Количество тепла, выделившегося при горении, пропорционально величине удельной энергии сгорания сжигаемого вещества и его массе.
Проба исследуемого вещества помещается в калориметрическую бомбу, которая размещается в калориметрическом сосуде, автоматически заполняющемся водой перед началом опыта. Калориметрический сосуд находится в изотермической жидкостной оболочке калориметра, выполняющей функции активной изоляции калориметрической системы (калориметрического сосуда с бомбой) от внешних тепловых воздействий. Температура калориметрической оболочки в процессе проведения опыта поддерживается постоянной.
В результате выделения энергии при протекании процесса горения вещества температура воды в калориметрическом сосуде повышается. Регистрация изменений температуры сосуда осуществляется встроенным датчиком температуры, мгновенные показания которого формируют массив измеренных данных. Подъем температуры сосуда рассчитывается программным обеспечением калориметра путём обработки массива единичных значений температуры с учетом поправки на теплообмен сосуда и оболочки.
Расчет итогового результата - удельной энергии сгорания исследуемого вещества -проводится программным обеспечением калориметра с учетом данных о подъеме температуры калориметрического сосуда, массы навески исследуемого вещества и заранее известным энергетическим эквивалентом калориметрической системы.
Энергетический эквивалент - теплоемкость калориметрической системы -определяется в процессе градуировки калориметра путём сжигания навески стандартного образца (меры удельной энергии сгорания для бомбовой калориметрии).
Работа калориметров бомбовых автоматических 5E-C5808 может проводиться в изопериболическом и динамическом режимах. Динамический режим предполагается для проведения оценочных измерений с формированием краткого массива измеренных данных при ускоренном проведении калориметрического опыта.
Взвешивание пробы, помещение ее в тигель и бомбу, проверка и анализ продуктов сгорания после окончания калориметрического опыта осуществляется вручную, заполнение и выпуск кислорода из бомбы, помещение бомбы в корпус калориметра, также подача и циркуляция воды в калориметрическом сосуде проводится автоматически.
Калориметры бомбовые автоматические 5E-C5808 выполнены моноблочными и представляют собой пластмассовый калориметрический блок со встроенным микропроцессором, позволяющим осуществлять управление измерениями энергии сгорания топлива и осуществлять обработку данных. Блок термостатирования также встроен в корпус калориметрического блока: автоматическая система перекачки воды из калориметрической системы в изотермическую оболочку и резервуар термостата обеспечивает ее непрерывное охлаждение в сериях долговременных измерений.
Калориметрический блок является основой калориметра, содержащей конструкционные элементы калориметрической системы, предназначенные для проведения калориметрического анализа: дисплей для настройки конфигураций и отображения данных, калориметрическая бомба, калориметрический сосуд, блок термостатирования, измерительные электронные схемы, датчики аварийных сигналов, управляющий микроконтроллер и интерфейс связи с ПК. Общий вид калориметров бомбовых 5E-C5808 представлен на рисунке 1. Заводской номер калориметра наносится в цифровом виде на оцинкованную табличку, расположенную на боковой стенке калориметра, для обеспечения идентификации каждого экземпляра средства измерений и сохранности номера в процессе эксплуатации (рисунок 2). Доступ к внутренним частям калориметра опломбирован. Нанесение знаков утверждения типа СИ и поверки на СИ не предусмотрено.

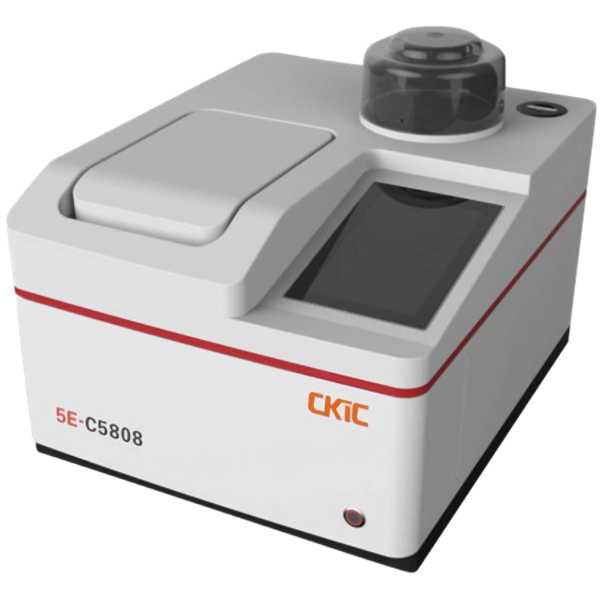

Рисунок 1 - Общий вид калориметра бомбового автоматического 5E-C5808
Место нанесения заводского номера
Name: Automatic Calorimeter
Voltage: дс 220Vt10%
Power: 800W
Serial No: 0172304 (MT
Model>§₽C5808 ■frequency: 50Hz Date: Apr.27,2023
(^+86-731-84012074 Qinfo@ckic.net
Changsha Kaiyuan Instruments Co.,Ltd.

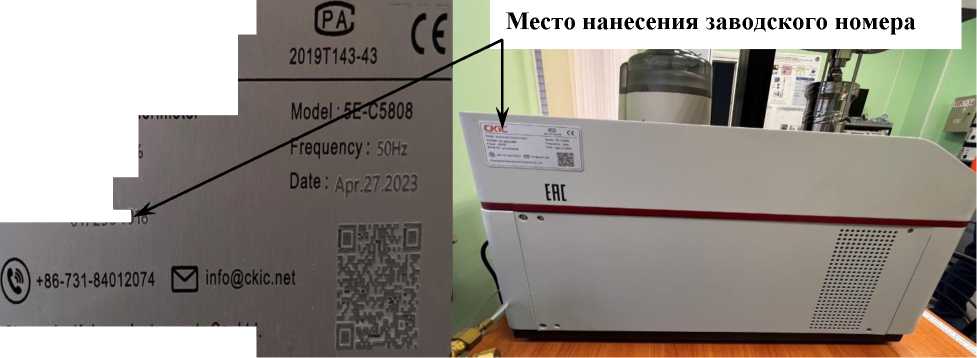

Рисунок 2 - Место нанесения заводского номера
Таблица 4 - Комплектность калориметров бомбовых автоматических 5E-C5808
|
Наименование |
Обозначение |
Количество |
|
Калориметр бомбовый автоматический |
5E-C5808* |
1 шт. |
|
Калориметрическая бомба |
- |
2 шт. |
|
Персональный компьютер и принтер; |
- |
1 шт. |
|
Проволока зажигания |
- |
1 шт. |
|
Комплект уплотнительных колец |
- |
1 шт. |
|
Комплект инструментов |
- |
1 шт. |
|
Комплект расходных материалов |
- |
1 шт. |
|
Программное обеспечение | ||
|
Автономное ПО |
5Е-С5808 |
1 комплект |
|
Документация: | ||
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
* поставляется вместе чиллером | ||
Таблица 2 - Метрологические характеристики калориметров бомбовых автоматических 5E-
C5808
|
Наименование характеристики |
Значение |
|
Диапазон измерений энергии сгорания, кДж
|
от 20 до 40 от 8 до 40 |
|
Среднее квадратическое отклонение случайной составляющей погрешности калориметра*, % |
0,1 |
|
Пределы допускаемой относительной погрешности калориметра, %
|
±0,2 |
|
* - при 6 измерениях ГСО 5504-90 - бензойной кислоты с массой навески 1 г | |
Таблица 3 - Основные технические характеристики калориметров бомбовых
автоматических 5E-C5808
|
Режимы измерения |
изопериболический динамический |
|
Время измерения, мин, не более: | |
|
— изопериболический режим |
20 |
|
— динамический режим |
9 |
|
Время выхода на режим мин, не более: | |
|
— изопериболический режим |
15 |
|
— динамический режим |
10 |
|
Вместимость калориметрической бомбы, см3 |
290 |
|
Напряжение питания переменным током частотой (50±1) Гц, В |
220±10% |
|
Потребляемая мощность, В^А, не более: |
120 |
|
Габаритные размеры калориметрического блока, мм, не более: | |
|
— высота |
480 |
|
— длина |
500 |
|
— ширина |
420 |
|
Масса калориметрического блока, кг, не более |
50 |
|
Условия эксплуатации: | |
|
— диапазон температуры, °С |
от +18 до +25 |
|
— относительная влажность, %, не более |
80 |
|
Рабочее давление кислорода в калориметрической бомбе, МПа, не |
4 4 |
|
более | |
|
Интерфейс связи с ПК |
RS-232 |
|
Средний срок службы, лет |
5 |
|
Средняя наработка до отказа, ч, не менее |
5000 |
|
Заполнение калориметрической бомбы кислородом |
Автоматическое |
|
Подача и циркуляция воды в калориметрическом сосуде |
Автоматическая |
|
Сброс давления калориметрической бомбы |
Автоматическая |
|
Подъем калориметрической бомбы |
Автоматическая |
