Принцип действия 11У012 основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает упругую деформацию чувствительных элементов весоизмерительных тензорезисторных датчиков (далее - ДТВ), которая преобразуется в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами УВН-1200 с дальнейшим определением значения массы.

Результаты измерений, а также дополнительная функциональная информация отображается на цифровом индикаторе ТВ 012, изготовитель АО «ЦЭНКИ», г. Москва.

11У012 имеют модульную конструкцию и представляют собой набор технических средств и включают в себя следующие функциональные узлы и блоки, связанные друг с другом интерфейсами связи.

• 1. Модуль взвешивающий (далее - МВ) в составе:

• - грузоприемное устройство (далее - ГПУ);

• - два блока аналого-цифрового преобразования (далее - АЦП1 и АЦП2 соответственно), изготовитель АО «ЦЭНКИ», г. Москва.

ГПУ представляет собой рамную конструкцию из конструкционной стали, включающую в себя грузоприемную платформу со смонтированной в центре емкостью для КРТ, опорную раму и восемь ДТВ модификации М50-1-С3 (регистрационный № 53673-13). Грузоприемная платформа оснащена площадками, на которые при поверке или техническом контроле 11У012 устанавливаются гири. Опорная рама МВ установлена на бетонном фундаменте.

Грузоприемная платформа ГПУ опирается на четыре ДТВ , образующих совместно с АЦП1 весоизмерительный канал 1. Здесь и далее ДТВ, входящие в весоизмерительный канал 1, имеют условные обозначения ДТВ 1.1, ДТВ 1.2, ДТВ 1.3, ДТВ1.4. Нагрузка от взвешиваемого объекта передается через ДТВ 1.1, ДТВ 1.2, ДТВ 1.3, ДТВ1.4 и далее, через маятниковые опоры, на четыре ДТВ (условное обозначение которых ДТВ 2.1, ДТВ 2.2, ДТВ 2.3, ДТВ 2.4), закрепленных на углах опорной рамы МВ. ДТВ 2.1, ДТВ 2.2, ДТВ 2,3, ДТВ 2.4 совместно с АЦП2 образуют весоизмерительный канал 2.

• 2. Два терминала весовых ТВ 012 (условное обозначение ТВ 012-1 и ТВ 012-2, входящих в весоизмерительный канал 1 и 2 соответственно), изготовитель АО «ЦЭНКИ», г. Москва. ТВ 012 выполнены в корпусах, предназначенных для монтажа в приборную панель.

• 3. Соединительные кабели.

К данному типу средств измерений относятся устройства весоизмерительные 11У012 с заводскими номерами 22282 и 22283.

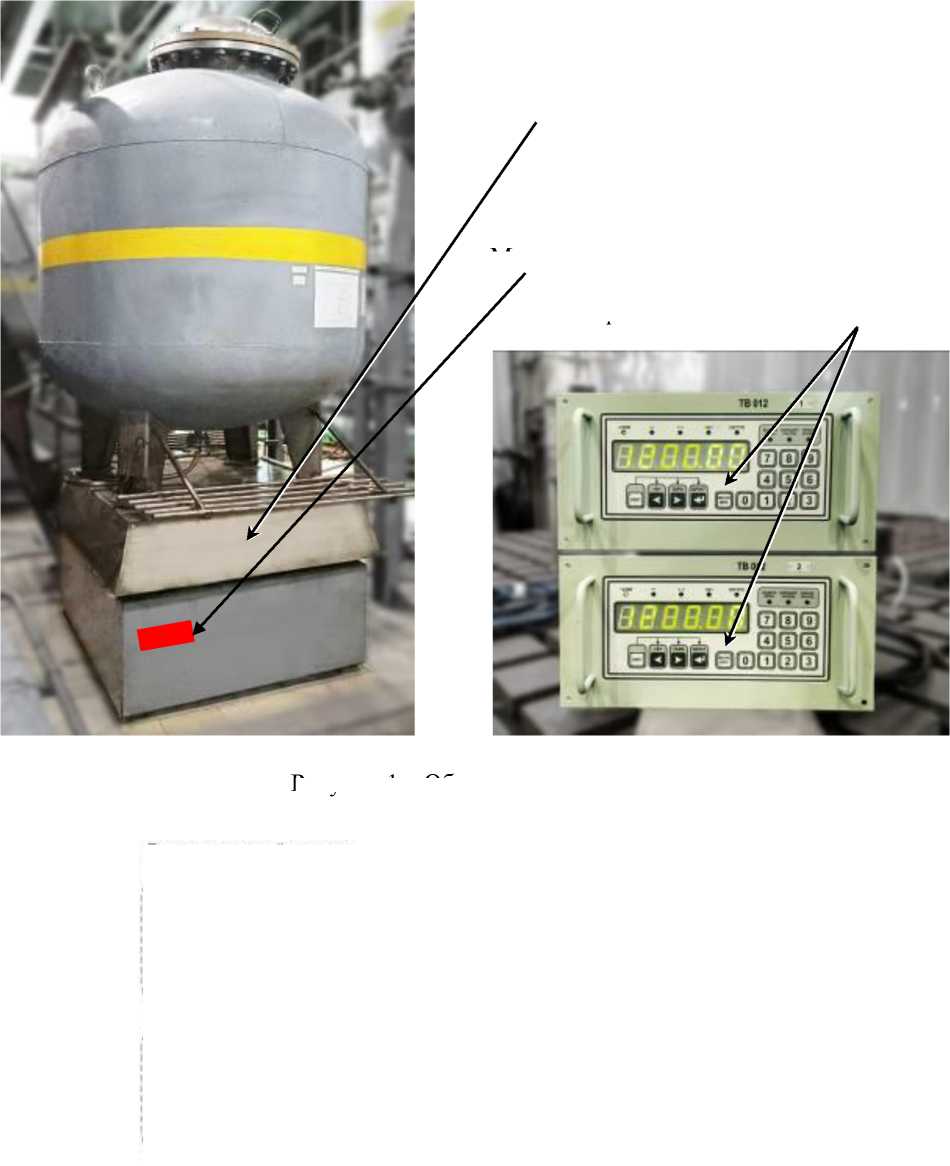

Общий вид модуля взвешивающего 11У012 и терминалов весовых ТВ 012-1 и ТВ 012-2 представлены на рисунке 1. Функциональная схема 11У012 представлена на рисунке 2.

Модуль взвешивающий

Место установки маркировочной таблички

Терминалы весовые ТВ 012

Рисунок 1 - Общий вид 11У012

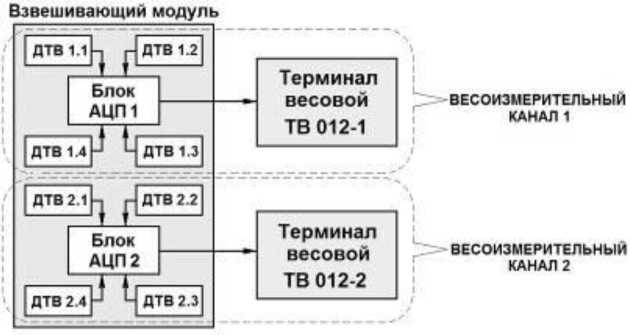

Рисунок 2 - Функциональная схема 11У012

Наличие двух каналов позволяет использовать один из каналов в качестве основного измерительного, а другой в качестве резервного в случае выхода из строя основного.

Весоизмерительные каналы являются равнозначными и независимыми друг от друга. Дублирование каналов обеспечивает возможность использования одного из каналов в качестве основного, а другого - как резервного. При необходимости, один из каналов может быть отключен (например, при выходе его из строя), при этом второй канал может использоваться по назначению.

Защита от несанкционированного доступа к узлам, влияющим на метрологические характеристики, осуществляется пломбированием блоков АЦП и ТВ 012.

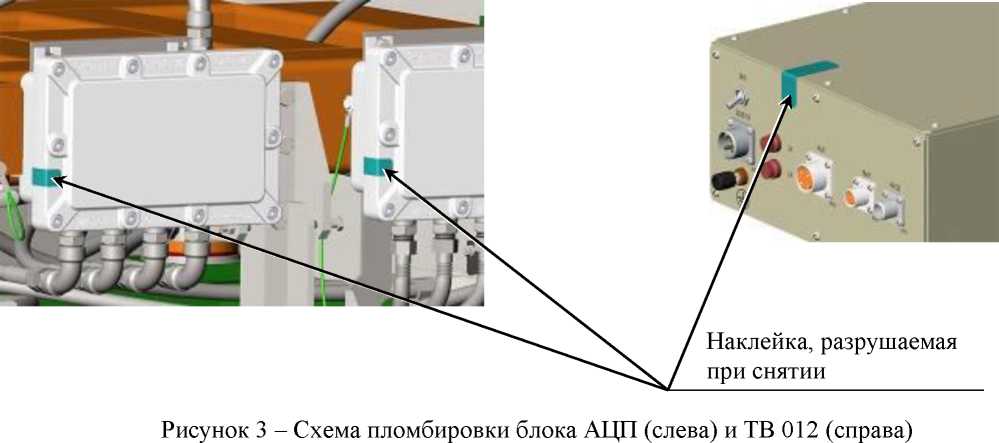

Схема пломбировки блоков АЦП и ТВ 012 для защиты 11У012 от несанкционированного доступа приведена на рисунке 3.

Наклейка, разрушаемая при снятии

Рисунок 3 - Схема пломбировки блока АЦП (слева) и ТВ 012 (справа)

Маркировочная табличка 11У012 выполнена в виде металлической пластинки, крепится при помощи заклепок на боковую сторону опорной рамы МВ и содержит следующие основные данные, нанесенные монохромной трафаретной печати:

• - наименование изготовителя;

• - наименование и обозначение типа;

• - знак утверждения типа;

• - знак обращения продукции на рынке ЕАС;

• - максимальная нагрузка, Мах;

• - минимальная нагрузка, Min;

• - максимальная масса взвешиваемой дозы, Махd ;

• - минимальная масса взвешиваемой дозы, Mind ;

• - действительная цена деления, d;

• - заводской номер (арабские цифры наносятся клеймением).

Нанесение знака поверки на 11У012 не предусмотрено.

Таблица 4 - Комплектность 11У012

11У012 нормированы для каждого весового канала и приведены в таблицах 2, 3.

аблица 2 - Метрологические характеристики (для каждого весоизмерительного канала)

Таблица 3 - Технические характеристики
