Номер по Госреестру СИ: 91714-24
91714-24 Резервуары стальные вертикальные цилиндрические
(РВС-200)
Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВС-200 (далее - резервуары) предназначены для измерений объема при приемке, хранении и отпуске нефти и нефтепродуктов.
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 3
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 4
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 5
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 6
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 7
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 8
Общие сведения
Дата публикации - 27.03.2024
Срок свидетельства -
Номер записи - 193590
ID в реестре СИ - 1415424
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Омский нефтеперерабатывающий завод
Страна - РОССИЯ
Населенный пункт - г. Омск (зав. № Р35 изготовлен в 1966 г., зав № Р36 изготовлен в 1966 г., зав. № Р43 изготовлен в 1968 г.)
Уведомление о начале осуществления предпринимательской деятельности -
В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.
Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.
Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.
Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.
В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 5
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1480 дн.
Приказы РСТ, где упоминается данный тип СИ
№826 от 2024.03.27 ПРИКАЗ_Об утверждении типов средств измерений (12)
Наличие аналогов СИ: Резервуары стальные вертикальные цилиндрические (РВС-200)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Омский нефтеперерабатывающий завод
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88592-23 |
Резервуары стальные вертикальные цилиндрические, РВС-700 Омский нефтеперерабатывающий завод (РОССИЯ г. Омск (зав. № Р35 изготовлен в 1966 г., зав № Р36 изготовлен в 1966 г., зав. № Р43 изготовлен в 1968 г.)) |
ОТ МП |
5 лет |
|
88593-23 |
Резервуары стальные вертикальные цилиндрические, РВС-300 Омский нефтеперерабатывающий завод (РОССИЯ г. Омск (зав. № Р35 изготовлен в 1966 г., зав № Р36 изготовлен в 1966 г., зав. № Р43 изготовлен в 1968 г.)) |
ОТ МП |
5 лет |
|
88594-23 |
Резервуары стальные вертикальные цилиндрические, РВС-100 Омский нефтеперерабатывающий завод (РОССИЯ г. Омск (зав. № Р35 изготовлен в 1966 г., зав № Р36 изготовлен в 1966 г., зав. № Р43 изготовлен в 1968 г.)) |
ОТ МП |
5 лет |
|
88595-23 |
Резервуары стальные вертикальные цилиндрические, РВС-400 Омский нефтеперерабатывающий завод (РОССИЯ г. Омск (зав. № Р35 изготовлен в 1966 г., зав № Р36 изготовлен в 1966 г., зав. № Р43 изготовлен в 1968 г.)) |
ОТ МП |
5 лет |
|
91698-24 |
Резервуары стальные вертикальные цилиндрические, РВС-700 Омский нефтеперерабатывающий завод (РОССИЯ г. Омск (зав. № Р35 изготовлен в 1966 г., зав № Р36 изготовлен в 1966 г., зав. № Р43 изготовлен в 1968 г.)) |
ОТ МП |
5 лет |
|
91714-24 |
Резервуары стальные вертикальные цилиндрические, РВС-200 Омский нефтеперерабатывающий завод (РОССИЯ г. Омск (зав. № Р35 изготовлен в 1966 г., зав № Р36 изготовлен в 1966 г., зав. № Р43 изготовлен в 1968 г.)) |
ОТ МП |
5 лет |
|
91715-24 |
Резервуары стальные вертикальные цилиндрические, РВС-300 Омский нефтеперерабатывающий завод (РОССИЯ г. Омск (зав. № Р35 изготовлен в 1966 г., зав № Р36 изготовлен в 1966 г., зав. № Р43 изготовлен в 1968 г.)) |
ОТ МП |
5 лет |
|
91716-24 |
Резервуары стальные вертикальные цилиндрические, РВС-1000 Омский нефтеперерабатывающий завод (РОССИЯ г. Омск (зав. № Р35 изготовлен в 1966 г., зав № Р36 изготовлен в 1966 г., зав. № Р43 изготовлен в 1968 г.)) |
ОТ МП |
5 лет |
|
91717-24 |
Резервуары стальные вертикальные цилиндрические, РВС-3000 Омский нефтеперерабатывающий завод (РОССИЯ г. Омск (зав. № Р35 изготовлен в 1966 г., зав № Р36 изготовлен в 1966 г., зав. № Р43 изготовлен в 1968 г.)) |
ОТ МП |
5 лет |
|
91778-24 |
Резервуары стальные горизонтальные цилиндрические, РГС-200 Омский нефтеперерабатывающий завод (РОССИЯ г. Омск (зав. № Р35 изготовлен в 1966 г., зав № Р36 изготовлен в 1966 г., зав. № Р43 изготовлен в 1968 г.)) |
ОТ МП |
5 лет |
|
91779-24 |
Резервуары стальные вертикальные цилиндрические, РВС-400 Омский нефтеперерабатывающий завод (РОССИЯ г. Омск (зав. № Р35 изготовлен в 1966 г., зав № Р36 изготовлен в 1966 г., зав. № Р43 изготовлен в 1968 г.)) |
ОТ МП |
5 лет |
|
96169-25 |
Резервуары стальные вертикальные цилиндрические, РВС-200 Омский нефтеперерабатывающий завод (РОССИЯ г. Омск (зав. № Р35 изготовлен в 1966 г., зав № Р36 изготовлен в 1966 г., зав. № Р43 изготовлен в 1968 г.)) |
ОТ |
5 лет |
|
96168-25 |
Резервуары стальные вертикальные цилиндрические, РВС-1000 Омский нефтеперерабатывающий завод (РОССИЯ г. Омск (зав. № Р35 изготовлен в 1966 г., зав № Р36 изготовлен в 1966 г., зав. № Р43 изготовлен в 1968 г.)) |
ОТ |
5 лет |
|
96465-25 |
Резервуары стальные вертикальные цилиндрические, РВС-400 Омский нефтеперерабатывающий завод (РОССИЯ г. Омск (зав. № Р35 изготовлен в 1966 г., зав № Р36 изготовлен в 1966 г., зав. № Р43 изготовлен в 1968 г.)) |
ОТ |
5 лет |
|
96529-25 |
Резервуары стальные горизонтальные цилиндрические, РГС-200 Омский нефтеперерабатывающий завод (РОССИЯ г. Омск (зав. № Р35 изготовлен в 1966 г., зав № Р36 изготовлен в 1966 г., зав. № Р43 изготовлен в 1968 г.)) |
ОТ |
5 лет |
|
96508-25 |
Резервуары стальные вертикальные цилиндрические, РВС-3000 Омский нефтеперерабатывающий завод (РОССИЯ г. Омск (зав. № Р35 изготовлен в 1966 г., зав № Р36 изготовлен в 1966 г., зав. № Р43 изготовлен в 1968 г.)) |
ОТ |
5 лет |
Очень удобный отчет для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения поверок, поступающих в ФГИС аршин по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе.
В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Кто поверяет Резервуары стальные вертикальные цилиндрические (РВС-200)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 5 | 5 | 0 | 0 | 5 | 5 | 0 |
Стоимость поверки Резервуары стальные вертикальные цилиндрические (РВС-200)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на паспорт резервуаров типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Устройство и принцип работы» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Омский нефтеперерабатывающий завод
ИНН 5501041254
Юридический адрес: 644040, Омская обл., г. Омск, пр-кт Губкина, д. 1
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, Омская обл., г. Омск, ул. Северная 24-я, д. 117АПравообладатель
Омский нефтеперерабатывающий завод
ИНН 5501041254
Юридический адрес: 644040, Омская обл., г. Омск, пр-кт Губкина, д. 1
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до произвольного уровня, соответствующего определенному объему, приведенному в градуировочных таблицах резервуаров.
Резервуары представляют собой вертикально установленные стальные сосуды цилиндрической формы, оснащенные люками и патрубками, с днищем и стационарной крышей. Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Заводские номера в виде буквенно-цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, нанесены аэрографическим способом на цилиндрические стенки резервуаров.
Резервуары с заводскими номерами Р18, Р-201, Р-202, Р-203, Р-204 расположены на территории резервуарного парка «Омского завода смазочных материалов» - филиала ООО «Газпромнефть-СМ» по адресу 644040, Омская обл., г. Омск, ул. Губкина, д. 1.

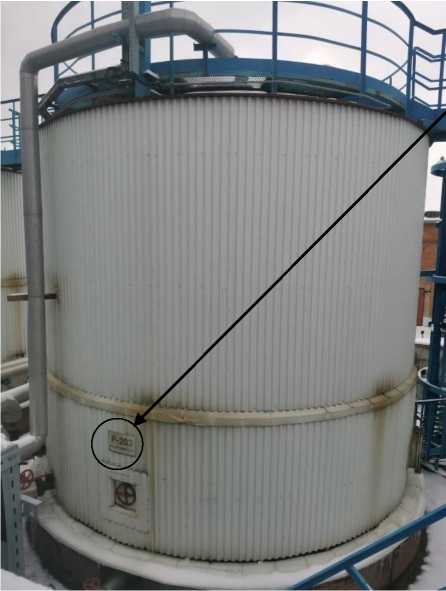

Общий вид резервуаров и замерных люков представлен на рисунках 1, 2, 3, 4, 5. Нанесение знака поверки на резервуары не предусмотрено.
Пломбирование резервуаров не предусмотрено.
Место нанесения заводского номера
Рисунок 1- Общий вид резервуара с заводским номером Р18 и его замерного люка
Место нанесения заводского номера
Место нанесения заводского номера
Рисунок 3- Общий вид резервуара с заводским номером Р-202 и его замерного люка
Место нанесения
заводского номера
Место нанесения заводского номера

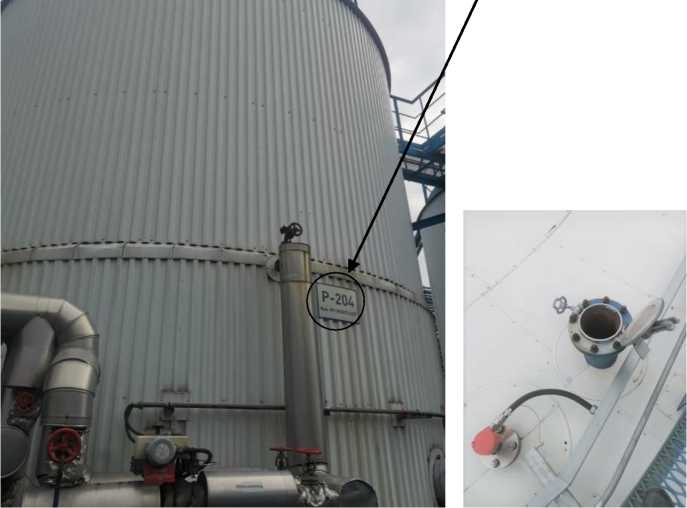

Рисунок 5- Общий вид резервуара с заводским номером Р-204 и его замерного люка
Таблица 1- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
200 |
|
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
± 0,20 |
Таблица 2- Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °C |
от -50 до +50 |
|
Средний срок службы, лет, не менее |
20 |
