Сведения о средстве измерений: 91753-24 Уровнемеры переносные электронные

Номер по Госреестру СИ: 91753-24
91753-24 Уровнемеры переносные электронные
(INSOL 907)

Назначение средства измерений:
Уровнемеры переносные электронные INSOL 907 (далее - уровнемеры) предназначены для измерений уровня нефти (нефтепродуктов), уровня границы раздела нефть (нефтепродукт)/вода, температуры среды в резервуарах.

сертификация программного обеспечения
Внешний вид. Уровнемеры переносные электронные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Уровнемеры переносные электронные
Рисунок № 1
Внешний вид. Уровнемеры переносные электронные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Уровнемеры переносные электронные
Рисунок № 2
Внешний вид. Уровнемеры переносные электронные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Уровнемеры переносные электронные
Рисунок № 3

Общие сведения

Дата публикации - 17.12.2025
Срок свидетельства - 28.03.2029
Номер записи - 193629
ID в реестре СИ - 1415501
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, INSOL 907,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Инсол" (ООО "Инсол")
Страна - РОССИЯ
Населенный пункт - г. Уфа
Уведомление о начале осуществления предпринимательской деятельности -

Челябинск - административный центр области, столица Южного Урала. Город был основан в 1736 году. Первоначально на его месте стояла Челябинская крепость, охранявшая путь из Зауралья в Оренбург.

В Челябинске проживает 1,093 миллиона человек. Город занимает 9-е место среди городов-"миллионеров" Российской Федерации. Расстояние от Челябинска до Москвы составляет 1776 км.

Челябинск - крупный промышленный центр. В городе развиты предприятия металлургии и машиностроения, суммарная доля которых в общем объеме промышленного производства составляет более 60%. Челябинск - один из крупнейших производителей металла в России, 43% отечественных ферросплавов производится на предприятиях города. Также хорошо развиты приборостроение, легкая и пищевая промышленность.

Металлургическая промышленность Челябинска представлена тремя крупными предприятиями: металлургическим комбинатом ("Мечел"), выпускающим кокс, чугун, прокат и другую продукцию; электрометаллургическим заводом, крупнейшим в стране производителем ферросплавов; цинковым заводом - флагманом цветной металлургии, одним из крупнейших лидеров по производству цинка.

Второй по значимости отраслью, широко представленной в Челябинске, является машиностроение. Инструментальный завод специализируется на производстве высококачественного измерительного инструмента. Тракторный завод "Уралтрак" производит колесную и гусеничную дорожно-строительную технику. Автоматизированный механический завод является производителем оборонной продукции. Завод "Прибор" занимается производством приборов контроля давления для космической техники и военно-морского флота. Завод "Теплоприбор" - крупнейшее приборостроительное предприятие в России. Радиозавод "Полет" - предприятие по производству радиоаппаратуры для нужд военной и гражданской авиации.

Химические предприятия и заводы Челябинска: угольная компания и химико-фармацевтический завод.

Отчет "Анализ рынка поверки в Челябинске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 23
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Уровнемеры переносные электронные (INSOL 907)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Инсол" (ООО "Инсол")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
88077-23
31.01.2028
Модули расширения, INSOL
Общество с ограниченной ответственностью "Инсол" (ООО "Инсол") (РОССИЯ г. Уфа)
ОТ
МП
2 года
91222-24
02.02.2029
Влагомеры, INSOL-903
Общество с ограниченной ответственностью "Инсол" (ООО "Инсол") (РОССИЯ г. Уфа)
ОТ
МП
1 год
91753-24
28.03.2029
Уровнемеры переносные электронные, INSOL 907
Общество с ограниченной ответственностью "Инсол" (ООО "Инсол") (РОССИЯ г. Уфа)
ОТ
МП
1 год
94658-25
14.02.2030
Системы измерений массы и объема нефти и нефтепродуктов в резервуарах, Insol-Mass
Общество с ограниченной ответственностью "Инсол" (ООО "Инсол") (РОССИЯ г. Уфа)
ОТ
МП
1 год
86065-22
06.07.2027
Уровнемеры многофазные, Insol-90X
Общество с ограниченной ответственностью "Инсол" (ООО "Инсол") (РОССИЯ г. Уфа)
ОТ
МП
1 год

Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.

Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.

В целях обеспечения читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за весь период существования базы (с 2010 года).

Стоимость 200 руб. или по подписке

Кто поверяет Уровнемеры переносные электронные (INSOL 907)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН"
(RA.RU.311406)
РСТ
  • Нет модификации
  • 1 1 0 0 1 1 0
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • INSOL 907
  • 22 22 0 0 22 22 0

    Стоимость поверки Уровнемеры переносные электронные (INSOL 907)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Уровнемеры имеют встроенное программное обеспечение (далее - ПО). ПО выполняет обработку информации от многофункционального датчика, отображения на дисплее измеренных значений температуры, формирования звуковых сигналов. ПО устанавливается в уровнемеры на предприятии-изготовителе и не подлежит изменению в процессе эксплуатации.

    Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    -

    Номер версии (идентификационный номер) ПО

    2.ХХ*

    Цифровой идентификатор ПО (CRC-32)

    -

    * «Х» не относится к метрологически значимой части ПО и принимает значения от 0 до 9.


    Знак утверждения типа

    Знак утверждения типа

    наносится на маркировочную табличку методом шелкографии и на титульные листы паспорта и руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 1.2 «Технические характеристики и описание работы» руководства по эксплуатации INSOL.907.01.РЭ.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;

    Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

    ТУ 26.51.52-007-06157257-2022 Уровнемеры переносные электронные INSOL 907. Технические условия.

    Правообладатель

    Общество с ограниченной ответственностью «ИНСОЛ» (ООО «ИНСОЛ»)

    ИНН 0274922832

    Юридический адрес: 450001, Республика Башкортостан, г. Уфа, ул. Кировоградская, д. 36/2

    Изготовитель

    Общество с ограниченной ответственностью «ИНСОЛ» (ООО «ИНСОЛ»)
    ИНН 0274922832
    Адрес: 450001, Республика Башкортостан, г. Уфа, ул. Кировоградская, д. 36/2

    Испытательный центр

    Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)
    Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
    Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2

    Правообладатель

    Общество с ограниченной ответственностью «ИНСОЛ» (ООО «ИНСОЛ»)
    ИНН 0274922832
    Юридический адрес: 450001, Республика Башкортостан, г. Уфа, ул. Кировоградская, д. 36/2

    Уровнемер состоит из многофункционального датчика, измерительной ленты, электронного блока и корпуса. Многофункциональный датчик состоит из двух емкостных преобразователей и датчика температуры. Внутри измерительной ленты размещены изолированные проводники, по которым осуществляется питание и передача сигналов между электронным блоком и многофункциональным датчиком. Уровнемер имеет стопор и механизм очистки измерительной ленты от грязи.

    Принцип действия уровнемеров при измерении уровня нефти (нефтепродуктов), уровня границы раздела нефть (нефтепродукт)/вода основан на измерении расстояния с помощью измерительной ленты, на конце которой расположен многофункциональный датчик.

    Уровень нефти (нефтепродуктов) детектируется с помощью пары емкостных преобразователей, расположенных внизу многофункционального датчика, а уровень границы раздела нефть (нефтепродукт)/вода - по соотношению показаний верхнего и нижнего емкостных преобразователей многофункционального датчика.

    Принцип действия датчика температуры основан на изменении сопротивления. Измеренное значение температуры среды отображается на дисплее уровнемера.

    В зависимости от того, в какой среде находится многофункциональный датчик уровнемера электронный блок выдает звуковой сигнал различной частоты.

    Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом гравировки, на маркировочную табличку, расположенную на корпусе уровнемеров.

    Пломбирование уровнемеров осуществляется предприятием-изготовителем с помощью разрушающейся пломбы-наклейки, устанавливаемой на указатель шкалы измерительной ленты уровнемера.

    Нанесение знака поверки на уровнемеры не предусмотрено.

    Внешний вид. Уровнемеры переносные электронные (INSOL 907), http://oei-analitika.ru

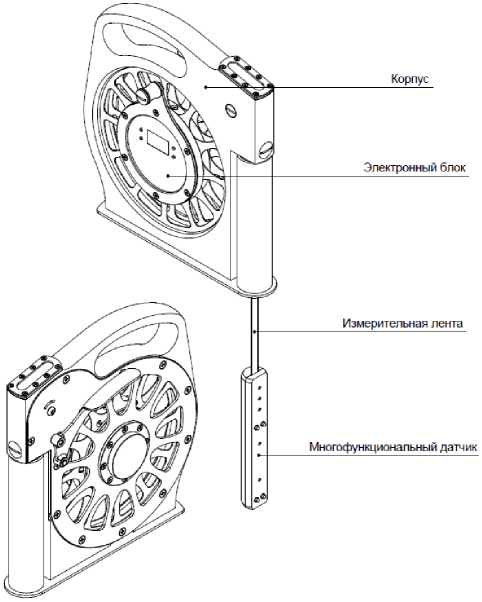

    Рисунок 1 - Общий вид уровнемеров

    Внешний вид. Уровнемеры переносные электронные (INSOL 907), http://oei-analitika.ru

    Место установки пломбы предприятия-изготовителя

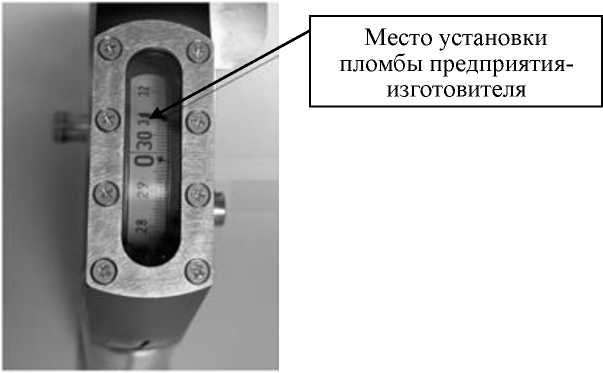

    Рисунок 2 - Схема пломбировки уровнемеров

    Внешний вид. Уровнемеры переносные электронные (INSOL 907), http://oei-analitika.ru

    г. УФА, ул КИРОВОГРАДСКАЯ, д. 36/2 ЕАЭС HUI C-RU.AXM.B 06199/23

    О                        О

    _________________________________________________________________>

    ----------------------------------------------------------------------------------------------'

    о                        о

    УРОВНЕМЕР ПЕРЕНОСНОЙ ЭЛЕКТРОННЫЙ

    INSOL 907              Хя'<П7Тп11?   '

    ооо "инсол”          (С97 ? п

    IDEs! in И Т5 Go X                  Ш U U LL

    ЗАВОДСКОЙ НОМЕР [ ДАТА ИЗГОТОВЛЕНИЯ [

    Место нанесения знака утверждения типа

    Место нанесения заводского номера

    Рисунок 3 - Общий вид (схема) маркировочной таблички


    Таблица 4 -

    Наименование

    Обозначение

    Количество, шт./экз.

    Уровнемер переносной электронный

    INSOL 907

    1

    Руководство по эксплуатации

    INSOL.907.01TO

    1

    Паспорт

    INSOL.907.01.nC

    1

    Футляр

    -

    1

    Батарейка

    LS14250

    1


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений уровня нефти (нефтепродуктов), уровня границы раздела нефть (нефтепродукт)/вода 1), м

    от 0,004 до 15;

    от 0,004 до 25

    Пределы допускаемой абсолютной погрешности измерений уровня нефти (нефтепродуктов), уровня границы раздела нефть (нефтепродукт)/вода, мм

    ±(2+0,05<L)

    Диапазон измерений температуры, °С

    от -40 до +90

    Пределы допускаемой абсолютной погрешности измерений температуры, °С

    ±1,0

    1) Фактические значения указываются в паспорте.

    Примечание - Принято следующее обозначение: L - число полных и неполных метров по показаниям уровнемера.

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -20 до +50

    - относительная влажность окружающей среды, %, не более

    80

    - атмосферное давление, кПа

    от 84,0 до 106,7

    Габаритные размеры, мм, не более:

    - длина

    450

    - ширина

    350

    - высота

    160

    Масса, кг, не более

    6

    Средний срок службы, лет

    14

    Наработка на отказ, ч, не менее

    90000

    Маркировка взрывозащиты

    0Ex ia IIB T5 Ga X
