Сведения о средстве измерений: 91759-24 Система измерений количества и показателей качества нефти № 124 ПСП НПС "Калейкино"

Номер по Госреестру СИ: 91759-24
91759-24 Система измерений количества и показателей качества нефти № 124 ПСП НПС "Калейкино"
(Обозначение отсутствует)

Назначение средства измерений:
Система измерений количества и показателей качества нефти № 124 ПСП НПС «Калейкино» (далее - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти.

сертификация программного обеспечения

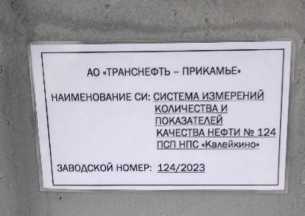

Внешний вид. Система измерений количества и показателей качества нефти № 124 ПСП НПС
Внешний вид.
Система измерений количества и показателей качества нефти № 124 ПСП НПС "Калейкино"
Рисунок № 1

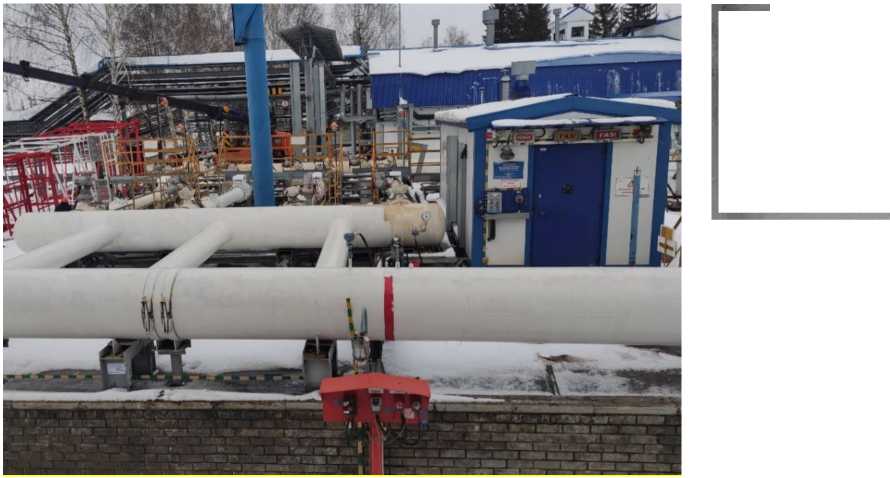

Внешний вид. Система измерений количества и показателей качества нефти № 124 ПСП НПС
Внешний вид.
Система измерений количества и показателей качества нефти № 124 ПСП НПС "Калейкино"
Рисунок № 2

Общие сведения

Дата публикации - 04.04.2024
Срок свидетельства -
Номер записи - 193636
ID в реестре СИ - 1415530
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Обозначение отсутствует,

Производитель

Изготовитель - Акционерное общество "Транснефть - Прикамье" (АО "Транснефть - Прикамье")
Страна - РОССИЯ
Населенный пункт - г. Казань
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - OW_10 Владельцы средств измерений по областям измерений

Внимание!!
Отчет долго строится.

На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ и отфильтровать организации по минимальному количеству СИ во владении. Далее, в зависимости от выбранной области СИ будет построена таблица.
Таблица отображает данные о наименовании юр. лица-владельца СИ, количестве поверок и средств измерений с разбивкой по типам СИ.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№865 от 2024.04.02 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Система измерений количества и показателей качества нефти № 124 ПСП НПС "Калейкино" (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Транснефть - Прикамье" (АО "Транснефть - Прикамье")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
91598-24

 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть - Прикамье" по объекту НПС "Уральская", Обозначение отсутствует
Акционерное общество "Транснефть - Прикамье" (АО "Транснефть - Прикамье") (РОССИЯ г. Казань) 		ОТ
МП 		4 года
91759-24

 Система измерений количества и показателей качества нефти № 124 ПСП НПС "Калейкино", Обозначение отсутствует
Акционерное общество "Транснефть - Прикамье" (АО "Транснефть - Прикамье") (РОССИЯ г. Казань) 		ОТ
МП 		1 год
91909-24

 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть - Прикамье" по объекту ЛПДС "Лазарево", Обозначение отсутствует
Акционерное общество "Транснефть - Прикамье" (АО "Транснефть - Прикамье") (РОССИЯ г. Казань) 		ОТ
МП 		4 года
92505-24

 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть - Прикамье" по объекту ЛПДС "Платина", Обозначение отсутствует
Акционерное общество "Транснефть - Прикамье" (АО "Транснефть - Прикамье") (РОССИЯ г. Казань) 		ОТ
МП 		4 года
95224-25

 Система измерений количества и показателей качества нефти № 125 ПСП НПС "Калейкино", Обозначение отсутствует
Акционерное общество "Транснефть - Прикамье" (АО "Транснефть - Прикамье") (РОССИЯ г. Казань) 		ОТ
МП 		1 год
Отчет - MI_28 Виды услуг

Бесплатный

Кто поверяет Система измерений количества и показателей качества нефти № 124 ПСП НПС "Калейкино" (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "САМАРСКИЙ ЦСМ"
(RA.RU.311429)		 РСТ
  • Обозначение отсутствует
    		•  2 1 1 1 0 2 1 1

    Стоимость поверки Система измерений количества и показателей качества нефти № 124 ПСП НПС "Калейкино" (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) СИКН обеспечивает реализацию функций СИКН.

    Защита ПО СИКН от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.

    ПО СИКН защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя.

    Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО СИКН приведены в таблице 2.

    Таблица 2 - Идентификационные данные ПО СИКН

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    AnalogConverter.app

    Номер версии (идентификационный номер) ПО

    1.2.2.1

    Цифровой идентификатор ПО

    fbffd035

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    SIKNCalc.app

    Номер версии (идентификационный номер) ПО

    1.2.2.1

    Цифровой идентификатор ПО

    3f86aba6

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    Sarasota.app

    Номер версии (идентификационный номер) ПО

    1.1.1.18

    Цифровой идентификатор ПО

    ed6d0ada

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    PP 78xx.app

    Номер версии (идентификационный номер) ПО

    1.1.1.20

    Цифровой идентификатор ПО

    477c2882

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI1974.app

    Номер версии (идентификационный номер) ПО

    1.6.1.11

    Цифровой идентификатор ПО

    aa50b326

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI3233.app

    Номер версии (идентификационный номер) ПО

    1.1.1.28

    Цифровой идентификатор ПО

    be8bf0d7

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI3265.app

    Номер версии (идентификационный номер) ПО

    1.6.1.3

    Цифровой идентификатор ПО

    93fddc67

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Продолжение таблицы 2

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    MI3266.app

    Номер версии (идентификационный номер) ПО

    1.6.1.6

    Цифровой идентификатор ПО

    9e97b2da

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI3267.app

    Номер версии (идентификационный номер) ПО

    1.6.1.5

    Цифровой идентификатор ПО

    939be7cb

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI3287.app

    Номер версии (идентификационный номер) ПО

    1.6.1.4

    Цифровой идентификатор ПО

    2e0fa634

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI3312.app

    Номер версии (идентификационный номер) ПО

    1.1.1.30

    Цифровой идентификатор ПО

    6dc135e3

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI3380.app

    Номер версии (идентификационный номер) ПО

    1.6.1.12

    Цифровой идентификатор ПО

    3c7abe77

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    KMH PP.app

    Номер версии (идентификационный номер) ПО

    1.1.1.17

    Цифровой идентификатор ПО

    b6058e83

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    KMH PP AREOM.app

    Номер версии (идентификационный номер) ПО

    1.3.3.1

    Цифровой идентификатор ПО

    37c1a5f9

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI2816.app

    Номер версии (идентификационный номер) ПО

    1.1.1.5

    Цифровой идентификатор ПО

    1d4e6b24

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Продолжение таблицы 2

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    MI3151.app

    Номер версии (идентификационный номер) ПО

    1.1.1.21

    Цифровой идентификатор ПО

    c9f1993e

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI3272.app

    Номер версии (идентификационный номер) ПО

    1.1.1.50

    Цифровой идентификатор ПО

    f4c9ce1b

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    KMH MPR MPR.app

    Номер версии (идентификационный номер) ПО

    1.1.1.4

    Цифровой идентификатор ПО

    c35d52f1

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI3288.app

    Номер версии (идентификационный номер) ПО

    1.1.1.14

    Цифровой идентификатор ПО

    795181d0

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI3155.app

    Номер версии (идентификационный номер) ПО

    1.1.1.30

    Цифровой идентификатор ПО

    5e3d0bab

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI3189.app

    Номер версии (идентификационный номер) ПО

    1.1.1.21

    Цифровой идентификатор ПО

    b95b249e

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    KMH PV.app

    Номер версии (идентификационный номер) ПО

    1.1.2.1

    Цифровой идентификатор ПО

    74e1a54a

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    KMH PW.app

    Номер версии (идентификационный номер) ПО

    1.1.1.2

    Цифровой идентификатор ПО

    8ea205a1

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Продолжение таблицы 2

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    MI2974.app

    Номер версии (идентификационный номер) ПО

    1.1.1.21

    Цифровой идентификатор ПО

    af0f418e

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI3234.app

    Номер версии (идентификационный номер) ПО

    1.1.1.34

    Цифровой идентификатор ПО

    b1386843

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    GOSTR8908.app

    Номер версии (идентификационный номер) ПО

    1.1.1.33

    Цифровой идентификатор ПО

    34cd4c36

    Алгоритм вычисления цифрового идентификатора

    CRC32


    Знак утверждения типа

    Знак утверждения типа наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе «Инструкция. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 124 НПС «Калейкино» Ромашкинского РНУ АО «Транснефть - Прикамье», свидетельство об аттестации методики (метода) измерений № 395-RA.RU.312546-2022 от 24.10.2023.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» пункт 6.1.1;

    Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

    Правообладатель

    Акционерное общество «Транснефть - Прикамье» (АО «Транснефть - Прикамье») ИНН 1645000340

    Юридический адрес: 420081, Республика Татарстан, г. Казань, ул. Патриса Лумумбы, Д. 20, к. 1

    Изготовитель

    Акционерное общество «Транснефть - Прикамье» (АО «Транснефть - Прикамье») ИНН 1645000340
    Адрес: 420081, Республика Татарстан, г. Казань, ул. Патриса Лумумбы, Д. 20, к. 1

    Испытательный центр

    Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)
    Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
    Телефон: (495) 950-87-00
    Факс: (495) 950-85-97
    Web-сайт: https://m etrol ogy .transneft.ru/
    E-mail: cmo@cmo.transneft.ru

    Правообладатель

    Акционерное общество «Транснефть - Прикамье» (АО «Транснефть - Прикамье») ИНН 1645000340
    Юридический адрес: 420081, Республика Татарстан, г. Казань, ул. Патриса Лумумбы, Д. 20, к. 1

    Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы брутто нефти, основанного на измерениях объема нефти с применением преобразователей объемного расхода, плотности нефти с применением преобразователя плотности или определенной в лаборатории, температуры и давления нефти с применением датчиков температуры и преобразователей избыточного давления.

    СИКН, заводской № 124/2023, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.

    СИКН состоит из:

    • - блока измерительных линий, включающий в себя три рабочие и одну резервную измерительную линию;

    • - блока измерений показателей качества нефти (далее - БИК);

    • - контрольной измерительной линии;

    • - системы сбора и обработки информации;

    • - установки поверочной трубопоршневой;

    • - узла подключения передвижной поверочной установки;

    • - системы дренажа.

    На выходном коллекторе СИКН для отбора нефти для БИК установлено пробозаборное устройство (далее - ПЗУ), выполненное в соответствии с требованиями ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб».

    В составе СИКН применены средства измерений утвержденных типов, которые указаны в таблице 1.

    Таблица 1 - Состав СИКН

    Наименование и тип средства измерений

    Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

    Преобразователи расхода жидкости ультразвуковые DFX-ММ (далее - УПР)

    79419-20

    Датчики температуры 644

    39539-08

    Термопреобразователи сопротивления платиновые 65

    22257-01, 22257-05

    Термопреобразователи сопротивления Rosemount 0065

    53211-13

    Преобразователи измерительные 3144Р

    14683-04

    Преобразователи измерительные 644 к датчикам температуры

    14683-00

    Преобразователи измерительные 644

    14683-04

    Преобразователи измерительные Rosemount 644

    56381-14

    Преобразователи давления измерительные АИР-20/М2

    63044-16

    Датчики давления Агат- 100МТ

    74779-19

    Преобразователи измерительные Сапфир-22МТ

    78837-20

    Термопреобразователи сопротивления серии ТR

    71870-18

    Термопреобразователи прецизионные ПТ 0304-ВТ

    77963-20

    Термопреобразователи универсальные ТПУ 0304

    50519-17

    Преобразователи давления измерительные 3051

    14061-99, 14061-10, 14061-15

    Преобразователи плотности жидкости измерительные модели 7835 (далее - ПП)

    52638-13

    Преобразователь плотности и вязкости жидкости измерительный модели 7829 (далее - ПВз)

    15642-06

    Преобразователь плотности и вязкости FVM (далее - ПВз)

    62129-15

    Влагомеры нефти поточные УДВН-1пм* (далее - ПВл)

    14557-10, 14557-15

    Контроллер измерительно-вычислительный СОИ СИКН № 124

    78509-20

    Расходомер-счетчик ультразвуковой OPTISONIC 3400

    57762-14

    Установка поверочная трубопоршневая «ТПУ-4000» (далее - ПУ)

    65854-16

    * Применяется при температуре среды от плюс 5 до плюс 40 °С.

    В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов.

    СИКН обеспечивает выполнение следующих основных функций:

    • - автоматическое вычисление массы брутто нефти;

    • - автоматизированное вычисление массы нетто нефти;

    - автоматическое измерение технологических параметров (температуры и давления);

    - автоматическое измерение показателей качества нефти;

    - отображение (индикацию), регистрацию и архивирование результатов измерений;

    - поверку СИ (УПР) на месте эксплуатации;

    • - KMX СИ (УПР, ПП, ПВл, ПВз) на месте эксплуатации без прекращения приемосдаточных операций;

    • - отбор объединенной пробы нефти по ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;

    • - тонкую фильтрацию нефти от механических примесей в БИК, перед ПУ.

    • - получения сменных, суточных и месячных отчетов, актов приема-сдачи нефти и журналов регистрации показаний СИ с выводом данных на дисплей и на печатающее устройство;

    • - дистанционное управление запорной арматуры;

    • - защиту информации от несанкционированного доступа программными средствами. Пломбирование СИКН не предусмотрено.

    Заводской номер СИКН нанесен типографским способом на информационную табличку, представленной на рисунке 1, установленную на площадке СИКН. Формат нанесения заводского номера - цифровой. Нанесение знака поверки на СИКН не предусмотрено.

    Внешний вид. Система измерений количества и показателей качества нефти № 124 ПСП НПС

    Рисунок 1 - Информационная табличка СИКН

    Внешний вид. Система измерений количества и показателей качества нефти № 124 ПСП НПС

    Таблица 5 - Комплектность СИКН

    Наименование

    Обозначение

    Количество, шт./экз.

    Система измерений количества и показателей качества нефти № 124 ПСП НПС «Калейкино»

    -

    1 шт.

    Инструкция по эксплуатации

    -

    1 экз.

    Методика поверки

    -

    1 экз.


    Таблица 3 - Метрологические характеристики СИКН

    Наименование характеристики

    Значение

    Диапазон измерений расхода нефти через СИКН*, м3/ч

    от 830 до 7300

    Пределы допускаемой относительной погрешности измерений массы брутто нефти, %

    ±0,25

    Пределы допускаемой относительной погрешности измерений массы нетто нефти, %

    ±0,35

    *Указаны минимальное и максимальное значения диапазона измерений. Фактический диапазон измерений определяется при проведении поверки СИКН и не может выходить за пределы приведенного диапазона измерений.

    Таблица 4 - Основные технические характеристики СИКН

    Наименование характеристики

    Значение

    Измеряемая среда

    нефть по

    ГОСТ Р 51858-2002 «Нефть. Общие технические условия»

    Давление нефти, МПа

    • - рабочее, не более

    • - минимальное

    • - максимальное допустимое

    1,6

    0,19

    2,5

    Продолжение таблицы 4

    Наименование характеристики

    Значение

    Суммарные потери давления на СИКН при максимальном расходе и максимальной вязкости, МПа

    • - в рабочем режиме, не более

    • - в режиме поверки и контроля метрологических характеристик, не более

    0,2

    0,4

    Физико-химические свойства измеряемой среды:

    • - температура нефти, °С

    • - плотность нефти при 20 °С, кг/м3

    • - вязкость кинематическая, мм2/с (сСт)

    • - массовая доля воды, %, не более

    • - массовая концентрация хлористых солей, мг/дм3, не более

    • - массовая доля механических примесей, %, не более

    • - давление насыщенных паров, кПа (мм рт. ст)

    • - содержание свободного газа

    от 0 до 40 от 850 до 930 от 5 до 100 0,5

    100

    0,05

    66,7 (500) не допускается

    Режим работы СИКН

    непрерывный

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Гц

    380±38 (трехфазное);

    220±22 (однофазное)

    50±1

    Условия эксплуатации СИКН:

    - температура окружающей среды, °С

    от -35 до +34

    Средний срок службы, лет, не менее

    10


    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
