Номер по Госреестру СИ: 91851-24
91851-24 Вискозиметры ротационные
(BGD)
Назначение средства измерений:
Вискозиметры ротационные BGD (далее - вискозиметры) предназначены для измерений динамической вязкости жидкостей в лабораторных условиях.
Внешний вид.
Вискозиметры ротационные
Рисунок № 1
Внешний вид.
Вискозиметры ротационные
Рисунок № 2
Внешний вид.
Вискозиметры ротационные
Рисунок № 3
Общие сведения
Дата публикации - 15.04.2024
Срок свидетельства - 12.04.2029
Номер записи - 193725
ID в реестре СИ - 1415774
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Вискозиметр ротационный BGD 155/3SHB, Вискозиметр ротационный BGD 155/2S, Вискозиметр ротационный BGD 152/2S, BGD 155/4SR, BGD 155/4SL, BGD 155/3SR, BGD 155/3SHB, BGD 155/3S, BGD 155/2S, BGD 155/1S, BGD 152/2S, BGD 152/1S, BGD, 155/2S,
Производитель
Изготовитель - Biuged Instruments Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Полезный отчет для тех, кто хочет понять, как распределены средства измерений по территории России. Отнесение СИ к конкретному городу осуществляется по адресу организации, осуществляющей поверку (как правило, организация имеет место осуществления деятельности, привязанное к адресу регистрации). Применение базы географических объектов РФ позволяет сделать дальнейшую привязку к региону, области и федеральному округу РФ.
Отчет состоит из трех круговых диаграмм и интерактивной географической карты.
Круговые диаграммы приводят данные по количественному и процентному соотношению средств измерений по Федеральным округам, регионам, областям и городам (с указанием доли рынка, кол-ва аккредитованных организаций, кол-ва СИ).
На интерактивную карту маркерами и цифрами нанесены города и количество организаций, аккредитованных на поверку в каждом конкретном городе. Дополнительно приводится краткая информация по организациям (контактные данные, номер аттестата аккредитации).
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию об аккредитованной организации с указанием адреса осуществления деятельности, города, региона, округа и количества поверок, занесенных в ФГИС АРШИН.
Статистика
Кол-во поверок - 77
Выдано извещений - 0
Кол-во периодических поверок - 13
Кол-во средств измерений - 52
Кол-во владельцев - 7
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№968 от 2024.04.12 ПРИКАЗ_Об утверждении типов средств измерений (11)
Наличие аналогов СИ: Вискозиметры ротационные (BGD)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Biuged Instruments Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
91851-24 12.04.2029 |
Вискозиметры ротационные, BGD Biuged Instruments Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
92705-24 24.07.2029 |
Блескомеры, BGD Biuged Instruments Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
Кто поверяет Вискозиметры ротационные (BGD)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 27 | 24 | 3 | 0 | 5 | 5 | 0 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ИВИМЕТ" (RA.RU.314313) | 7 | 7 | 6 | 1 | 0 | 7 | 6 | 1 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 35 | 27 | 32 | 3 | 0 | 34 | 31 | 3 |
Стоимость поверки Вискозиметры ротационные (BGD)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
4450 | 4450 |
Программное обеспечение
Программное обеспечение (ПО) вискозиметров является встроенным, метрологически значимым и выполняет функции управления процедурой измерений; сбором и обработкой данных; сохранением результатов измерений. Номер версии встроенного ПО отображается при загрузке вискозиметра на дисплее вискозиметра.
Влияние ПО учтено при нормировании метрологических характеристик для всех модификаций вискозиметров.
Уровень защиты программного обеспечения у всех модификаций вискозиметров «высокий» в соответствии с Рекомендацией Р 50.2.077-2014. Идентификационные данные программного обеспечения вискозиметров приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения вискозиметров.
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
недоступно пользователю |
|
Номер версии (идентификационный номер) ПО |
не ниже V1.1 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится в виде наклейки на заднюю панель вискозиметра, и на верхнюю часть титульного листа руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 5 ноября 2019 г. № 2622 «Об утверждении государственной поверочной схемы для средств измерений вязкости жидкостей»;
Стандарт предприятия «Вискозиметры ротационные BGD».
ПравообладательBiuged Instruments Co., Ltd., Китай
Юридический адрес: RM.310, NO.1, Sicheng RD., Tianhe District, Guangzhou.China 510663
Телефон : +86 020-82169666
E-mail: danny@biuged.com
Web-сайт: www.biuged.com
Изготовитель
Biuged Instruments Co., Ltd., КитайЮридический адрес: RM.310, NO.1, Sicheng RD., Tianhe District, Guangzhou 510663
Адрес места осуществления деятельности: NO.15, Fuhe Industrial Area, Fuzhong Rd.,
Zhongxin Town, Zengcheng City, Guangzhou
Телефон : +86 020-82169666
E-mail: danny@biuged.com-
Web-сайт: www.biuged.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Biuged Instruments Co., Ltd., КитайЮридический адрес: RM.310, NO.1, Sicheng RD., Tianhe District, Guangzhou.China 510663
Телефон : +86 020-82169666
E-mail: danny@biuged.com
Web-сайт: www.biuged.com
Конструктивно вискозиметры представляют собой портативные приборы настольного исполнения, состоящие из измерительного блока с дисплеем, штатива и измерительных систем. Вискозиметры могут быть снабжены датчиками температуры, которые показывают температуру от 0 °С до плюс 100 °С.
Принцип действия вискозиметров основан на измерении крутящего момента вращающегося шпинделя, необходимого для поддержания заданной скорости сдвига в измерительной системе, заполненной исследуемым образцом.
К настоящему типу средств измерений относятся вискозиметры ротационные BGD модификаций BGD 152/1S, BGD 152/2S, BGD 155/1S, BGD 155/2S, BGD 155/3S, BGD 155/3SHB, BGD 155/3SR, BGD 155/4SHB, BGD 155/4SL, BGD 155/4SR, BGD 155/4SHA, которые отличаются диапазонами измерений динамической вязкости, наличием и набором измерительных систем, возможностью выбора скоростей вращения.
У вискозиметров модификаций BGD 152/1S и BGD 152/2S скорости вращения выбираются из заданных в приборе.
У всех вискозиметров модификаций BGD 155 скорости вращения выбираются произвольно в заявленном диапазоне.
Вискозиметры применяются при нормальных условиях.
Корпуса вискозиметров могут иметь различные цветовые исполнения.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер, обеспечивающий идентификацию каждого экземпляра средства измерений, наносится типографским способом на индивидуальную этикетку, расположенную на задней части корпуса вискозиметров, и имеет буквенно-цифровое обозначение.
Общий вид вискозиметров представлен на рисунках 1-3
Пломбирование вискозиметров не предусмотрено.

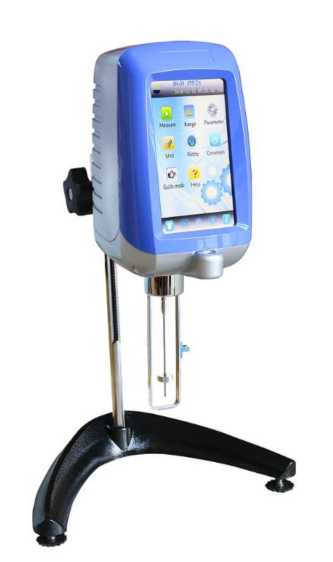

Рисунок 1 - Общий вид вискозиметров ротационных BGD
Место нанесения знака утверждения типа
Место нанесения серийного номера
2209N31
01^10-2023 С€ I
BGD152/2S if'te^entvtsco’neter
ID:
DATE:

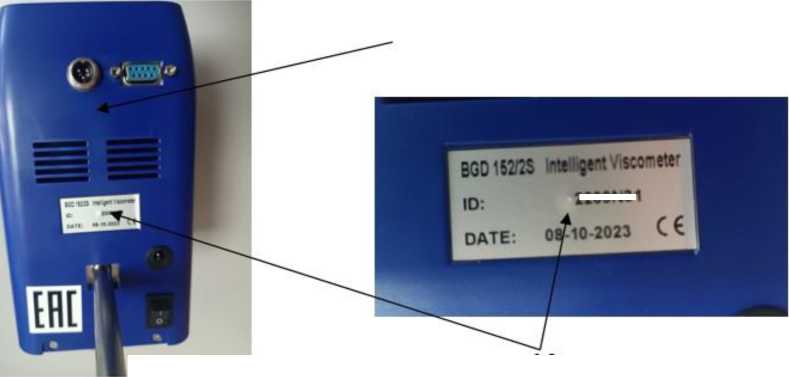

Рисунок 2 - Место нанесения серийного номера и знака утверждения типа
утверждения типа
Место нанесения серийного номера
Место нанесения знака
Е О а
BGD155/4SL Intelligent Vtscometet
ID; 2306N93
DATE: /11-08-2023
k / "

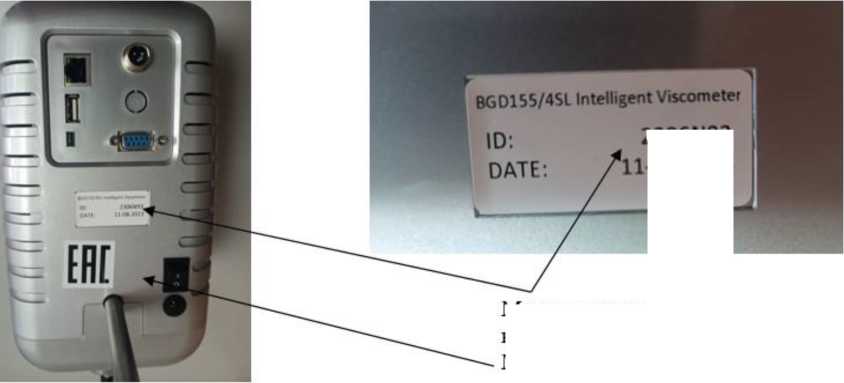

Рисунок 3 - Место нанесения серийного номера и знака утверждения типа
Таблица 2 - Метрологические характеристики вискозиметров модификаций BGD 152/1S, BGD 152/2S
|
Наименование характеристики |
Значение |
|
Диапазон измерений динамической вязкости*, мПа-с: - модификация BGD 152/1S; BGD 152/2S |
от 1 до 100 000 |
|
Пределы допускаемой приведенной погрешности измерений динамической вязкости, % |
±2 |
|
* Приведен наибольший диапазон измерений для данной модификации. Диапазон измерений динамической вязкости вискозиметра зависит от измерительной системы и от скорости вращения; ** Нормирующее значение рассчитывают по формуле: Нормирующее значение, мПа^с = TK^SMC40 000/скорость (об/мин), где: TK- константа крутящего момента; SMC - константа множителя шпинделя. | |
Таблица 3 - Метрологические характеристики вискозиметров модификаций BGD 155/1S, BGD 155/2S, BGD 155/3S, BGD 155/3SHB, BGD 155/3SR, BGD 155/4SHB, BGD 155/4SL, BGD 155/4SR, BGD 155/4SHA
|
Наименование характеристики |
Значение |
|
Диапазон измерений динамической вязкости*, мПа-с: | |
|
- модификация BGD 155/1S |
от 20 до 100 000 |
|
- модификация BGD 155/2S |
от 12 до 100 000 |
|
- модификация BGD 155/3S |
от 100 до 100 000 |
|
- модификация BGD 155/3SHB |
от 800 до 100 000 |
|
- модификация BGD 155/3SR |
от 10 до 100 000 |
|
- модификация BGD 155/4SHB |
от 400 до 100 000 |
|
- модификация BGD 155/4SL |
от 6 до 100 000 |
|
- модификация BGD 155/4SR |
от 50 до 100 000 |
|
- модификация BGD 155/4SHA |
от 100 до 100 000 |
|
Пределы допускаемой приведенной погрешности измерений динамической вязкости, % |
±2 |
|
* Приведен наибольший диапазон измерений для данной модификации. Диапазон измерений динамической вязкости вискозиметра зависит от измерительной системы и от скорости | |
|
вращения; ** Нормирующее значение рассчитывают по формуле: | |
|
Нормирующее значение, мПа^с = TK^SMC40 000/скорость (об/мин), | |
|
где: TK- константа крутящего момента; | |
|
SMC - константа множителя шпинделя. | |
Таблица 4 - Основные технические характеристики вискозиметров модификации BGD 152/1S,
BGD 152/2S
|
Наименование характеристики |
Значение |
|
Диапазон показаний динамической вязкости, мПа-с: - модификация BGD 152/1S |
от 1 до 100 000 |
|
- модификация BGD 152/2S |
от 1 до 2 000 000 |
|
Скорости вращения, об/мин: - модификация BGD 152/1S |
6; 12; 30; 60 |
|
- модификация BGD 152/2S |
0,3; 0,6; 1,5; 3; 6; 12; 30; 60 |
|
Габаритные размеры, мм, не более: - высота |
580 |
|
- длина |
240 |
|
- ширина |
370 |
|
Масса, кг, не более |
5,6 |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50 |
|
Потребляемая мощность, В-А, не более |
30 |
Таблица 5 - Основные технические характеристики вискозиметров модификаций BGD 155/1S, BGD 155/2S, BGD 155/3S, BGD 155/3SHB, BGD 155/3SR, BGD 155/4SHB, BGD 155/4SL, BGD 155/4SR, BGD 155/4SHA
|
Наименование характеристики |
Значение |
|
Диапазон показаний, мПа- с: - модификация BGD 155/1S |
от 20 до 600 000 |
|
- модификация BGD 155/2S |
от 12 до 6 000 000 |
|
- модификация BGD 155/3S; |
от 100 до 80 000 000 |
|
- модификация BGD 155/3SHB |
от 800 до 320 000 000 |
|
- модификация BGD 155/3SR |
от 10 до 40 000 000 |
|
- модификация BGD 155/4SHB |
от 400 до 320 000 000 |
|
- модификация BGD 155/4SL |
от 6 до 6 000 000 |
|
- модификация BGD 155/4SR |
от 50 до 40 000 000 |
|
- модификация BGD 155/4SHA |
от 100 до 80 000 000 |
|
Скорости вращения, об/мин: - модификация BGD 155/1S |
от 1 до 60 |
|
- модификация BGD 155/2S; BGD 155/3S; BGD 155/3SHB; BGD 155/3SR |
от 0,1 до 100 |
|
- модификация BGD 155/4SHB; BGD 155/4SL; BGD 155/4SR; BGD 155/4SHA |
от 0,1 до 200 |
|
Габаритные размеры, мм, не более: - высота |
570 |
|
- длина |
240 |
|
- ширина |
370 |
|
Масса, кг, не более |
6,2 |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50 |
|
Потребляемая мощность, В-А, не более |
30 |
