Номер по Госреестру СИ: 91904-24
91904-24 Аппаратура геодезическая спутниковая
(Sanding)
Назначение средства измерений:
Аппаратура геодезическая спутниковая Sanding (далее - аппаратура) предназначена для измерений длин базисов.
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 1
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 2
Общие сведения
Дата публикации - 20.04.2024
Срок свидетельства - 18.04.2029
Номер записи - 193778
ID в реестре СИ - 1415922
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - SANDING OPTIC-ELECTRICS INSTRUMENT CO., LTD.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "кто поверит (по типу СИ)" позволяет быстро собрать статистику по поверкам конкретного типа СИ.
Для запуска отчета достаточно выбрать интересующий тип СИ из списка и нажать кнопку "Кто поверит средство измерений?"
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2948 от 2021.12.20 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1777 от 2016.11.28 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ОАО АНК "Башнефть"
№1048 от 2024.04.18 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Аппаратура геодезическая спутниковая (Sanding)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений SANDING OPTIC-ELECTRICS INSTRUMENT CO., LTD.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
91904-24 18.04.2029 |
Аппаратура геодезическая спутниковая, Sanding SANDING OPTIC-ELECTRICS INSTRUMENT CO., LTD. (КИТАЙ ) |
ОТ МП |
1 год |
|
92031-24 27.04.2029 |
Тахеометры электронные, Sanding SANDING OPTIC-ELECTRICS INSTRUMENT CO., LTD. (КИТАЙ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Кто поверяет Аппаратура геодезическая спутниковая (Sanding)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Аппаратура геодезическая спутниковая (Sanding)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Аппаратура имеет встроенное метрологически значимое микропрограммное обеспечение (далее - МПО), а также поддерживает работу с программным обеспечением (далее - ПО) контроллера «ArcSurv». Для постобработки записанных данных на персональном компьютере используется ПО «Sanding Geomatic Offices».
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
ArcSurv |
МПО |
Sanding Geomatic Offices |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.10.220308 |
не ниже 1.09.220415.R910GL |
не ниже 2.30.210806.SOUTHSGO |
|
Алгоритм вычисления цифрового идентификатора |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в:
-
- главе 3 «Съемка точек» «Аппаратура геодезическая спутниковая Sanding T9 Руководство по эксплуатации».
-
- главе 4 «Съемка точек» Руководство по эксплуатации».
-
- главе 3 «Съемка точек» Руководство по эксплуатации».
-
- главе 4 «Съемка точек» Руководство по эксплуатации».
«Аппаратура
«Аппаратура
«Аппаратура
Pro.
геодезическая
геодезическая
геодезическая
спутниковая
спутниковая
спутниковая
Sanding
Sanding
Sanding
T7.
T5.
T3.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Аппаратура геодезическая спутниковая |
Sanding |
1 шт. |
|
Антенна радио |
- |
1 шт. |
|
Устройство зарядное |
- |
1 шт. |
|
Батарея внутренняя |
- |
2 шт.* |
|
Пластина для измерения высоты приемника |
- |
1 шт. |
|
Кабель для подключения к ПК |
- |
По заказу |
|
Кабель питания и передачи данных |
- |
По заказу |
|
Рулетка |
- |
По заказу |
|
Адаптер трегерный |
- |
По заказу |
|
Кейс |
- |
1 шт. |
|
Контроллер |
- |
По заказу |
|
Руководство по эксплуатации на русском языке |
- |
1 экз. |
|
* - только для мод. Т3 | ||
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для координатно-временных средств измерений, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831;
Постановления Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 8.5.3);
«Стандарт предприятия. Аппаратура геодезическая спутниковая Sanding».
ПравообладательSANDING OPTIC-ELECTRICS INSTRUMENT CO., LTD., Китай
Адрес: 7F, Geographik Information Industrial Park, #39, SiCheng Road, Guangzhou 510663, China
Тел./факс: +86-20-23380888
E-mail: export@sandinginstrument.com
Изготовитель
SANDING OPTIC-ELECTRICS INSTRUMENT CO., LTD., КитайАдрес: 7F, Geographik Information Industrial Park, #39, SiCheng Road, Guangzhou 510663, China
Тел./факс: +86-20-23380888
E-mail: export@sandinginstrument.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Правообладатель
SANDING OPTIC-ELECTRICS INSTRUMENT CO., LTD., КитайАдрес: 7F, Geographik Information Industrial Park, #39, SiCheng Road, Guangzhou 510663, China
Тел./факс: +86-20-23380888
E-mail: export@sandinginstrument.com
Принцип действия аппаратуры основывается на измерении псевдодальностей от фазового центра приемной антенны аппаратуры до навигационных космических аппаратов (далее - НКА) глобальной навигационной спутниковой системы, положение которых известно с высокой точностью. Измерив псевдодальности до достаточного количества НКА, вычисляется положение аппаратуры в пространстве.
Конструктивно аппаратура представляет собой моноблок, в котором объединены встроенная спутниковая антенна и спутниковый геодезический приемник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции. Аппаратура оснащена встроенными GSM и радио (УКВ/UHF) модулями для приема/передачи поправок.
Электропитание аппаратуры осуществляется от внешнего источника питания и аккумуляторных батарей.
На передней панели корпуса аппаратуры расположен блок управления, а именно -дисплей и клавиши управления.
Управление аппаратурой осуществляется с помощью полевого контроллера или непосредственно через блок управления. Принимаемая со спутников информация записывается во внутреннюю память приемника или контроллера.
Аппаратура позволяет принимать следующие типы спутниковых сигналов: GPS: L1, L1C, L2C. L2P, L5; GLO: G1, G2, G3; BDS: BDS-2: B1I, B2I, BDS-3: B3I, B3I, B1C, B2a, B2b*; GAL: E1, E5A, E5B, E6C, AltBOC*; QZSS: L1, L2C, L5*; SBAS: L1*; IRNSS: L5*;
Аппаратура является многочастотным и многосистемным приемником.
К средствам измерений данного типа относится аппаратура геодезическая спутниковая Sanding модификаций Т3, Т5, Т7, Т9 Pro, которые отличаются внешним видом, массой, габаритными размерами, условиями эксплуатации и напряжением источника питания постоянного тока.
Пломбирование крепежных винтов корпуса аппаратуры не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер аппаратуры в буквенно-числовом формате указывается методом печати на маркировочной наклейке, для модификаций: Т5, Т7, Т9 Pro расположенной на нижней панели корпуса аппаратуры, для модификации Т3 расположенной на задней панели корпуса аппаратуры.
Нанесение знака поверки на средство измерений не предусмотрено.

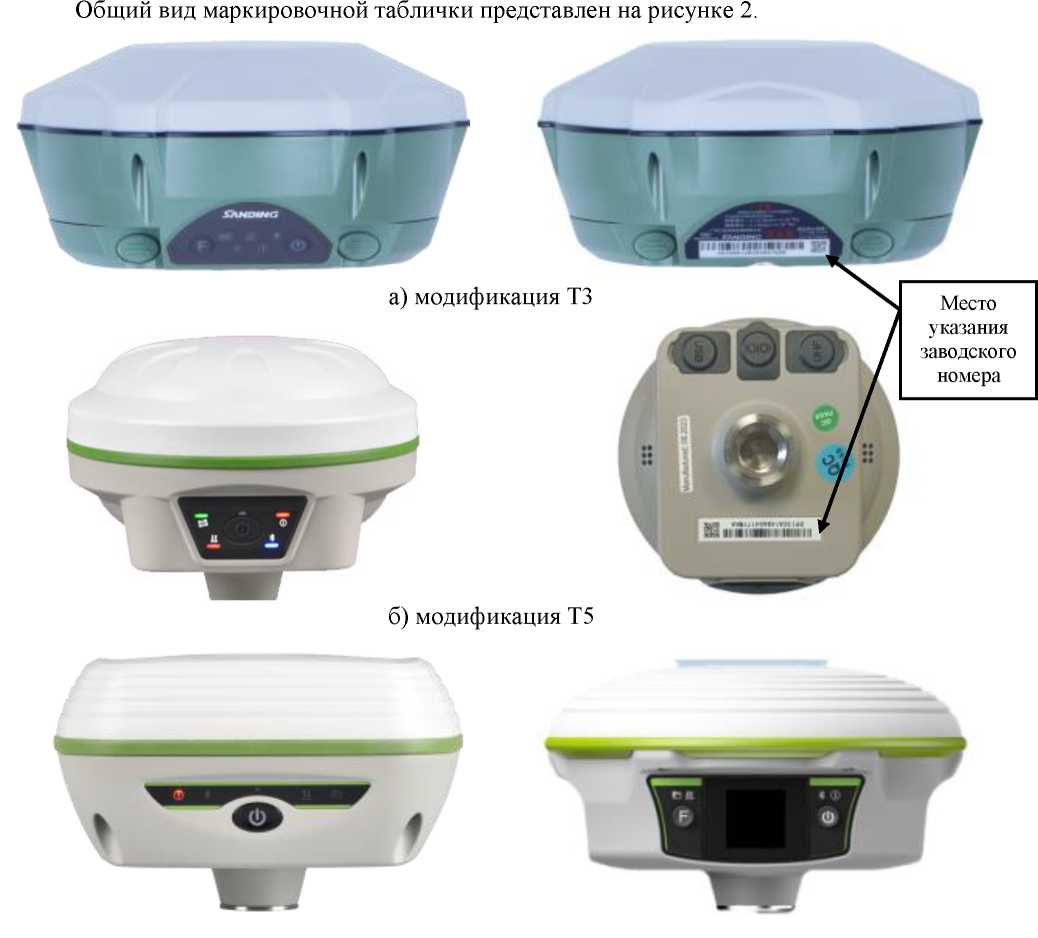

Общий вид аппаратуры геодезической спутниковой Sanding с местом указания заводского номера, представлен на рисунке 1.
в) модификация T7 г) модификация T9 Pro
Рисунок 1 - Общий вид аппаратуры геодезической спутниковой Sanding с местом указания заводского номера
Рисунок 2 - Общий вид маркировочной таблички
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений длины базиса, м |
от 0 до 30000 |
|
Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режимах:
|
±2<2,5+0,5-10-6-D) ±2<5,0+0,5-10-6-d) ±2<8+1-10-6-D) ±2<15+1-10-6-D) ±2<250+1-10-6-D) ±2X500+1-10-6-d) |
|
Допускаемая средняя квадратическая погрешность измерений длины базиса в режимах:
|
2,5+0,5-10-6-D 5,0+0,5-10-6-D 8+1-10-6-D 15+1-10-6-D 250+1-10-6-D 500+1-10-6-D |
|
Примечание: D - измеряемое расстояние в мм. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||
|
Модификация |
Т3 |
Т5 |
Т7 |
Т9 Pro |
|
Количество каналов |
1598 |
1598/336* | ||
|
Напряжение источника питания постоянного тока, В:
|
от 9 до 25 7,4 |
от 6 до 28 7,4 |
от 9 до 25 3,7 |
от 9 до 28 7,4 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -45 до +60 |
от -45 до +75 |
от -45 до +70 | |
|
Габаритные размеры (Длинах Ширина^Высота), мм, не более |
175x175x83 |
130x130x80 |
135x135x85 |
166x166x96 |
|
Масса, кг, не более |
1,33 |
0,79 |
0,97 |
1,4 |
|
* - действительное значение указано в руководстве по эксплуатации | ||||
