Сведения о средстве измерений: 91930-24 Счетчики жидкости лопастные

Номер по Госреестру СИ: 91930-24
91930-24 Счетчики жидкости лопастные
(MKA)

Назначение средства измерений:
Счетчики жидкости лопастные MKA предназначены для измерений объема жидкости.

сертификация программного обеспечения
Внешний вид. Счетчики жидкости лопастные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Счетчики жидкости лопастные

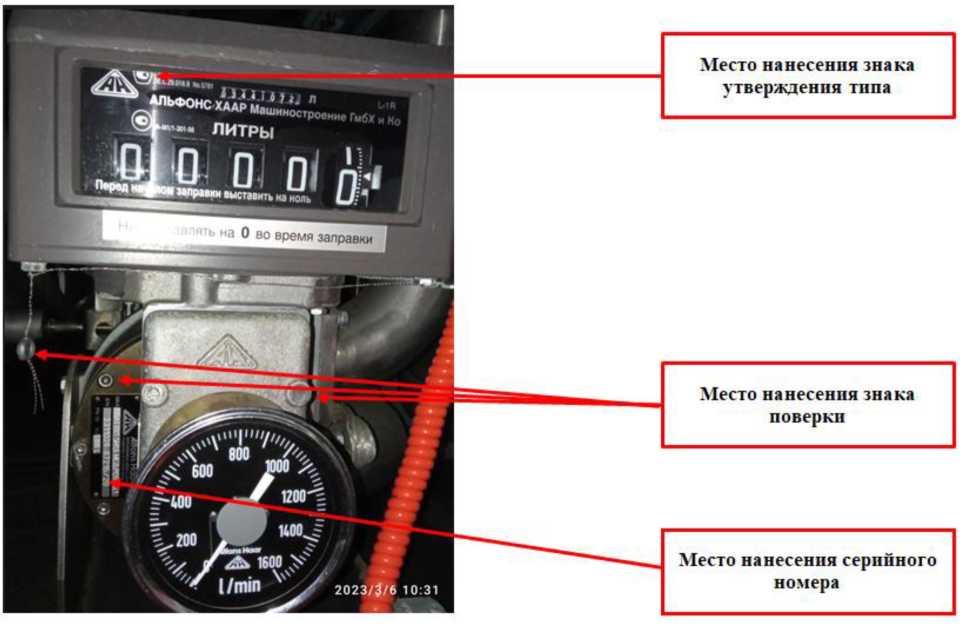

Рисунок № 1
Внешний вид. Счетчики жидкости лопастные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Счетчики жидкости лопастные
Рисунок № 2
Внешний вид. Счетчики жидкости лопастные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Счетчики жидкости лопастные

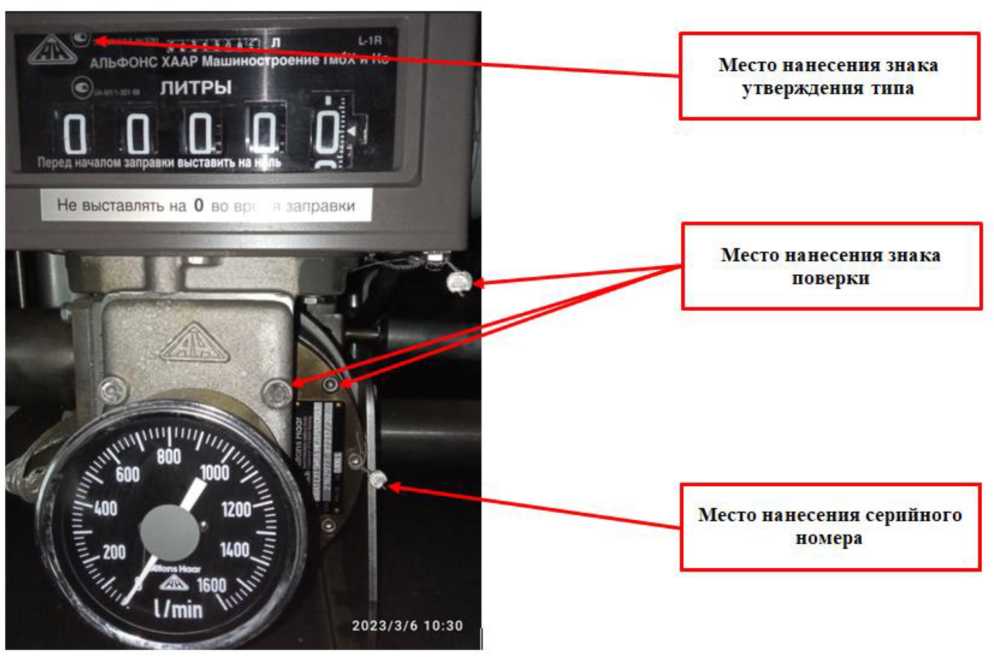

Рисунок № 3
Внешний вид. Счетчики жидкости лопастные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Счетчики жидкости лопастные
Рисунок № 4
Внешний вид. Счетчики жидкости лопастные, http://oei-analitika.ru рисунок № 5
Внешний вид.
Счетчики жидкости лопастные
Рисунок № 5
Внешний вид. Счетчики жидкости лопастные, http://oei-analitika.ru рисунок № 6
Внешний вид.
Счетчики жидкости лопастные
Рисунок № 6
Внешний вид. Счетчики жидкости лопастные, http://oei-analitika.ru рисунок № 7
Внешний вид.
Счетчики жидкости лопастные

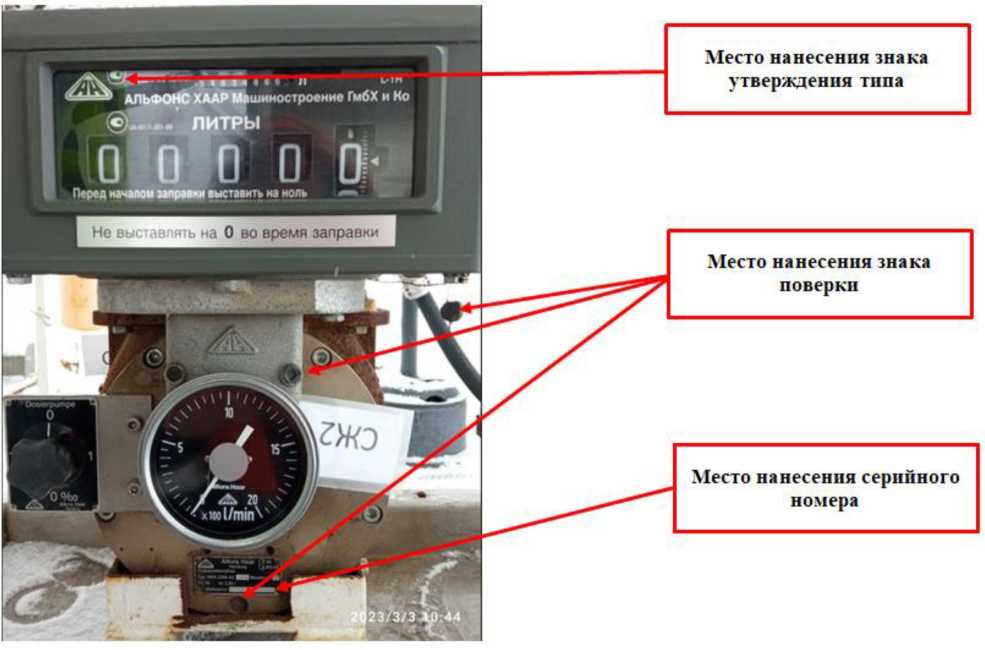

Рисунок № 7
Внешний вид. Счетчики жидкости лопастные, http://oei-analitika.ru рисунок № 8
Внешний вид.
Счетчики жидкости лопастные

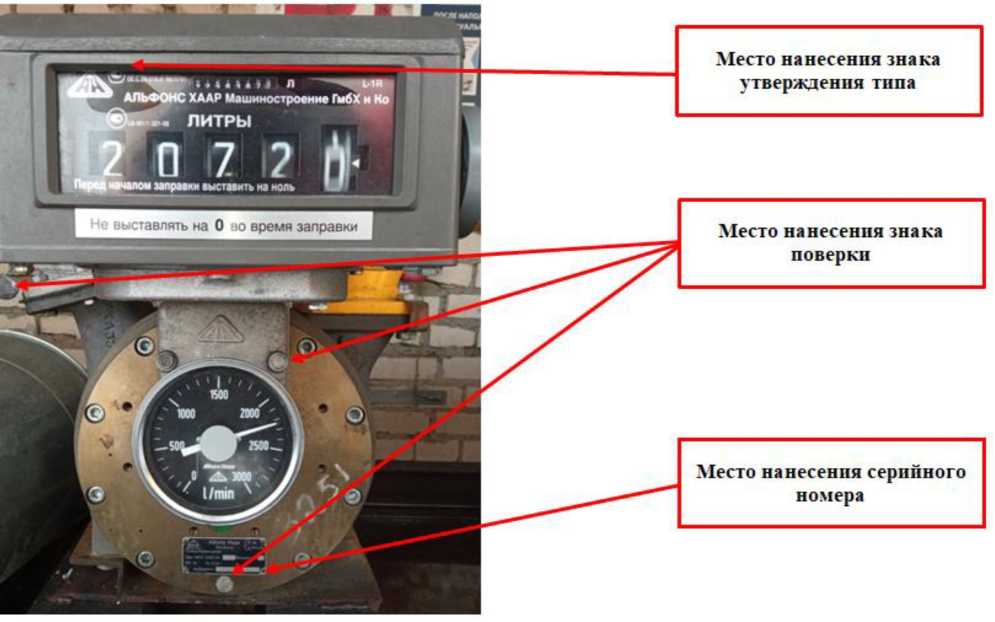

Рисунок № 8

Общие сведения

Дата публикации - 24.04.2024
Срок свидетельства -
Номер записи - 193801
ID в реестре СИ - 1415975
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

MKA 800, MKA 3350, MKA 2290,

Производитель

Изготовитель - Alfons Haar Maschinenbau GmbH & Co. KG
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Отчет содержит информацию о юридических лицах - владельцах средств измерений, попадающих в определенные группы СИ (более 10 тыс. групп). Группы средств измерений представляют собой устойчивые словосочетания (1-3 слова) наиболее часто встречающиеся в названиях типов СИ ФГИС АРШИН.
При выборе обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования группы СИ приводятся данные о количестве типов СИ в группе.

В сводной таблице приводится следующая информация:

  • Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
  • наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
  • наименование организации-производителя и страны производства
  • кол-во поверок
  • кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
  • величина интервала между поверками

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 26
Выдано извещений - 0
Кол-во периодических поверок - 26
Кол-во средств измерений - 26
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1062 от 2024.04.22 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Счетчики жидкости лопастные (MKA)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Alfons Haar Maschinenbau GmbH & Co. KG

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
88703-23

Счетчики жидкости лопастные, MKA
Alfons Haar Maschinenbau GmbH & Co. KG (ГЕРМАНИЯ )
ОТ
МП
1 год
91930-24

Счетчики жидкости лопастные, MKA
Alfons Haar Maschinenbau GmbH & Co. KG (ГЕРМАНИЯ )
ОТ
МП
1 год
96230-25
26.08.2030
Счетчики жидкости лопастные, МКА Master
Alfons Haar Maschinenbau GmbH & Co. KG (ГЕРМАНИЯ )
ОТ
МП
2 года

Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.

Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.

Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Кто поверяет Счетчики жидкости лопастные (MKA)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "РОСТЕСТ-МОСКВА"
(RA.RU.311341)
РСТ
  • MKA 3350
  • MKA 2290
  • MKA 800
  • 17 0 17 0 17 0 17
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • MKA 2290
  • MKA 3350
  • MKA 800
  • 9 0 9 0 0 0 0

    Стоимость поверки Счетчики жидкости лопастные (MKA)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на переднюю панель корпуса механического сумматора методом наклейки и титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений приведены в разделе 4 «Устройство и принцип действия» паспорта.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» (часть 2).

    Правообладатель

    Alfons Haar Maschinenbau GmbH & Co. KG, Германия

    Адрес: FangdieckstaBe 67-22547 Hamburg, Germany

    Телефон: +49 40833910

    Факс: +49 40844910

    Web-сайт: www.alfons-haar.de

    Е-mail: info@alfons-haar.de

    Изготовитель

    Alfons Haar Maschinenbau GmbH & Co. KG, Германия
    Адрес: FangdieckstaBe 67-22547 Hamburg, Germany
    Телефон: +49 40833910
    Факс: +49 40844910
    Web-сайт: www.alfons-haar.de
    Е-mail: info@alfons-haar.de

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
    Телефон: 8 (495) 544 00 00
    Web-сайт: www.rostest.ru
    Е-mail: info@rostest.ru

    Правообладатель

    Alfons Haar Maschinenbau GmbH & Co. KG, Германия
    Адрес: FangdieckstaBe 67-22547 Hamburg, Germany
    Телефон: +49 40833910
    Факс: +49 40844910
    Web-сайт: www.alfons-haar.de
    Е-mail: info@alfons-haar.de

    Счетчики жидкости лопастные MKA состоят из первичного преобразователя расхода и механического сумматора.

    Первичный преобразователь расхода представляет собой металлический корпус, внутри которого находится ротор с четырьмя лопастями. Лопасти ротора образуют четыре измерительные камеры одинакового объема. При протекании жидкости через первичный преобразователь расхода возникает разность давлений на его входе и выходе, под действием которой ротор совершает вращательное движение, а жидкость, при этом, последовательно вытесняется из измерительных камер. Вращательное движение ротора передается на механический сумматор. Значения объема жидкости, прошедшей через счетчик, в механическом сумматоре индицируется на роликовом счетном устройстве.

    Принцип действия счетчиков жидкости лопастных MKA основан на измерении количества оборотов ротора, вращающегося под действием потока жидкости. Количество оборотов ротора пропорционально объему жидкости, прошедшему через счетчик.

    К данному типу счетчиков жидкости лопастных MKA относятся:

    • - исполнение MKA 800 A1 LX1 SM1,6 MEZLPOTOR3,1 серийный № 2162977-87217/20;

    • - исполнение MKA 800 A1 RX1 SM1,6 MEZLPOTOR3,1 серийный № 2311028-87216/20;

    • - исполнение MKA 2290 A1 LOM серийный № 2233076-23708/Х1, № 2233076-23707/Х1, № 2233076-23710/X1;

    • - исполнение MKA 2290 A2 LDPOM серийный № 2340960-23360 X1,

    2340960-23361 X1;

    2159169-23964/X1, № 2159169-23905/X1;

    2159169-23593/X1, № 2159169-23712/X1, № 2159169-23826/X1;

    • - исполнение MKA 3350 A1 LOM3 серийный № 2213714-31346 X1, № 2213714-31347 X1.

    Знак поверки в виде оттиска поверительного клейма наносится на две пломбы, установленные на корпусе счетчика, и на пломбу, установленную на механическом сумматоре.

    Серийный номер, идентифицирующий каждый экземпляр средства измерений, нанесен ударным методом в виде цифро-символьного или цифро-символьно-буквенного обозначения на маркировочную табличку, которая закреплена на корпусе счетчика.

    Общий вид средства измерений, места нанесения серийного номера, знака поверки и знака утверждения типа представлены на рисунке 1.

    Внешний вид. Счетчики жидкости лопастные (MKA), http://oei-analitika.ru

    2023/J/6 10:31

    ***“ Альфонс          л

    М*ижнос’ро<.ниа ГЫ< ЛИТРЫ

    Место нанесения знака утверждения типа

    Место нанесения знака поверки

    Место нанесения серийного номера

    Исполнение МКА 800 A1 RX1 SM1,6 MEZLPOTOR3,1

    Внешний вид. Счетчики жидкости лопастные (MKA), http://oei-analitika.ru

    Место нанесения серийного номера

    Не выставлять на 0 bi

    справки

    2023/3/6 10:30

    гТл ■ ""

    АЛЬФОНС ХААР Машиностроение (мол » !!> ).  . ЛИТРЫ j

    Место нанесения знака утверждения типа

    Место нанесения знака поверки

    Исполнение MKA 800A1 LX1 SM1,6 MEZLPOTOR3,1

    Внешний вид. Счетчики жидкости лопастные (MKA), http://oei-analitika.ru

    •■•''-«г,

    Место нанесения знака поверки

    Место нанесения знака утверждения типа

    Место нанесения серийного номера

    Не выставлять на 0 во время запр

    Исполнение МКА 2290 А1 LOM

    Место нанесения знака

    Внешний вид. Счетчики жидкости лопастные (MKA), http://oei-analitika.ru Внешний вид. Счетчики жидкости лопастные (MKA), http://oei-analitika.ru

    Место нанесения серийного номера

    Место нанесения знака поверки

    Внешний вид. Счетчики жидкости лопастные (MKA), http://oei-analitika.ru

    t''   *

    Место нанесения знака утверждения типа

    Место нанесения серийного номера

    Место нанесения знака поверки

    Не выставлять на 0 во время заправки

    Исполнение МКА 2290 A2 LDP1OM

    Внешний вид. Счетчики жидкости лопастные (MKA), http://oei-analitika.ru

    I • • • л

    1ШИИОСтроение ГмбХ и Ко

    ь на 0 во время заправки

    Место нанесения знака утверждения типа

    Место нанесения знака поверки

    Место нанесения серийного номера

    Исполнение МКА 2290 A2 LDPM

    Внешний вид. Счетчики жидкости лопастные (MKA), http://oei-analitika.ru

    *•

    Не выставлять на 0 во время заправки

    ...........

    Место нанесения знака утверждения типа

    Место нанесения знака поверки

    Место нанесения серийного номера

    Исполнение МКА 3350 A1 LOM3

    Рисунок 1-Общий вид средства измерений, места нанесения заводского номера, знака поверки и знака утверждения типа


    Таблица 3 - Комплектность с

    редства измерений

    Наименование

    Обозначение

    Количество

    Счетчик жидкости лопастной

    MKA

    1 шт.

    Паспорт

    -

    1 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений объемного расхода жидкости, м3/ч:

    • - исполнение МКА 800 A1 RХ1 SM1,6 MEZLPOTOR3,1, МКА 800 A1 LХ1 SM1,6 MEZLPOTOR3,1

    • - исполнения MKA 2290 А1 LOM, МКА 2290 А2 LDPOM, МКА 2290 A2 LDP1OM, МКА 2290 A2 LDPM

    • - исполнение MKA 3350 A1 LOM3

    от 3 до 78

    от 4,8 до 120

    от 6 до 180

    Пределы допускаемой относительной погрешности измерений объема жидкости, %

    ±0,15

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -26 до +60

    - температура окружающей среды для исполнений с обозначением в серийном номере «Х1», °С

    от -55 до +60
