Номер по Госреестру СИ: 91969-24
91969-24 Резервуар стальной горизонтальный цилиндрический
(ГКК-1-1-7-0, 05)
Назначение средства измерений:
Резервуар стальной горизонтальный цилиндрический ГКК-1-1-7-0,05
(далее - резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Внешний вид.
Резервуар стальной горизонтальный цилиндрический
Рисунок № 1

Внешний вид.
Резервуар стальной горизонтальный цилиндрический
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Общество с ограниченной ответственностью «Газпромнефть-Заполярье»
(ООО «Газпромнефть-Заполярье»)
ИНН 7728720448
Юридический адрес: 629305, Ямало-Ненецкий автономный округ, г Новый
Уренгой, ул. Таежная, д. 30а, каб. 508
Изготовитель
Общество с ограниченной ответственностью «РословХимМаш» (ООО «РХМ»)
ИНН 1649011705
Адрес: 423256, Республика Татарстан, р-н Лениногорский, г. Лениногорск, ул. Трубная, д. 6
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)
Адрес места осуществления деятельности: 420127, Республика Татарстан, г. Казань, ул. Побежимова, д. 36, помещ. №1001
Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51
Телефон: +7 9196969693
E-mail: trifonovua@mail.ru
Правообладатель
Общество с ограниченной ответственностью «Газпромнефть-Заполярье»
(ООО «Газпромнефть-Заполярье»)
ИНН 7728720448
Юридический адрес: 629305, Ямало-Ненецкий автономный округ, г Новый
Уренгой, ул. Таежная, д. 30а, каб. 508
Тип резервуара - стальной горизонтальный цилиндрический, номинальной вместимостью 7 м3 подземного расположения.
Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой горизонтально расположенный цилиндрический стальной сосуд с днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен ударным способом на маркировочную табличку резервуара (рисунок 1). Табличка крепится к корпусу резервуара.
Общий вид резервуара ГКК-1-1-7-0,05 с заводским номером 609 представлен на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
ООО «РословХимМаш»<^оозначение аппарата 4 v • EAC Заводской N9 I Г -I
Рабочее давление, МПа -1
Пробное давление, МПа I
Рас чётная температура стенки, С°-11) -/ Минимальная допустимая температура стенки , С • минус < Д) .
Масса сосуда, кг , ouU
Марка материала из которого I '* I * I
изготовлено оборудование Дата изготовления [)/ ’ •• А

Рисунок 1 - Маркировочная табличка резервуара

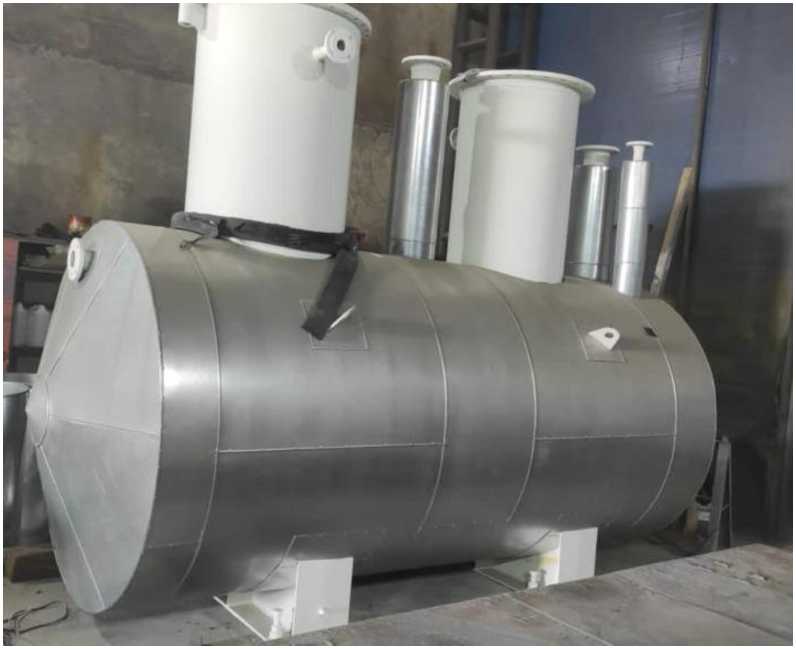

Рисунок 2 - Общий вид резервуара ГКК-1-1-7-0,05 с заводским номером 609
Пломбирование резервуара ГКК-1-1-7-0,05 не предусмотрено.
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
ГКК-1-1-7-0,05 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
7 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
20 |
