Номер по Госреестру СИ: 91979-24
91979-24 Установки передвижные измерительные многофазные
(ВАРГ-М)
Назначение средства измерений:
Установки передвижные измерительные многофазные ВАРГ-М предназначены для измерений параметров многофазных потоков: массового расхода нефтегазоводяной смеси (газожидкостная смесь, добываемая из нефтяных и газоконденсатных скважин), массового расхода скважинной жидкости без учёта воды, объемного расхода свободного и растворенного нефтяного газа в составе нефтегазоводяной смеси, приведенного к стандартным условиям.
Внешний вид.
Установки передвижные измерительные многофазные
Рисунок № 1
Внешний вид.
Установки передвижные измерительные многофазные
Рисунок № 2
Общие сведения
Дата публикации - 26.04.2024
Срок свидетельства - 24.04.2029
Номер записи - 193839
ID в реестре СИ - 1416056
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "НЕФТЕМАШ-ИНЖИНИРИНГ" (ООО "НЕФТЕМАШ-ИНЖИНИРИНГ")
Страна - РОССИЯ
Населенный пункт - г. Казань
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1084 от 2024.04.24 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Установки передвижные измерительные многофазные (ВАРГ-М)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "НЕФТЕМАШ-ИНЖИНИРИНГ" (ООО "НЕФТЕМАШ-ИНЖИНИРИНГ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
91979-24 24.04.2029 |
Установки передвижные измерительные многофазные, ВАРГ-М Общество с ограниченной ответственностью "НЕФТЕМАШ-ИНЖИНИРИНГ" (ООО "НЕФТЕМАШ-ИНЖИНИРИНГ") (РОССИЯ г. Казань) |
ОТ МП |
4 года |
|
92808-24 02.08.2029 |
Установки групповые автоматизированные измерительные, ВАРГ-А Общество с ограниченной ответственностью "НЕФТЕМАШ-ИНЖИНИРИНГ" (ООО "НЕФТЕМАШ-ИНЖИНИРИНГ") (РОССИЯ г. Казань) |
ОТ МП |
4 года |
Отчет позволяет посмотреть статистику по прослеживаемости поверок СИ к первичным государственным эталонам.
По сути, можно проанализировать несколько зависимостей: количество типов СИ и поверок, прослеживаемых к конкретному эталону.
Что позволит сделать выводы о востребованности эталона и дать ей количественную оценку.
Статистика представлена в виде графиков и таблиц.
Бесплатный
Кто поверяет Установки передвижные измерительные многофазные (ВАРГ-М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Установки передвижные измерительные многофазные (ВАРГ-М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В установке применяется программное обеспечение (ПО) многофазного расходомера Варг, входящего в состав установки.
Наименования ПО и идентификационные данные указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
LibWarg |
|
Номер версии (идентификационный номер) ПО |
1.3 |
|
Контрольная сумма метрологически значимой части ПО |
15BD |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским методом или гравировкой на фирменную табличку, размещенную на видном месте снаружи у входа в блок технологический, и типографским методом на титульном листе паспорта и руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в разделе 1.4.4 «Устройство и работа установки» документа «Установка передвижная измерительная многофазная ВАРГ-М. Руководство по эксплуатации» НЕФТ-3683-001-90018831-2022 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, п.6.2.1 и п.6.5);
ГОСТ Р 8.1016-2022 «ГСИ. Измерения количества добываемых из недр нефти и попутного нефтяного газа. Общие метрологические и технические требования»;
ГОСТ 8.637-2013 «ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков»;
НЕФТ-3683-001-90018831-2022 ТУ «Установки передвижные измерительные многофазные ВАРГ-М, установки групповые автоматизированные измерительные ВАРГ-А. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «НЕФТЕМАШ-ИНЖИНИРИНГ»
(ООО «НЕФТЕМАШ-ИНЖИНИРИНГ»)
ИНН 1660336601
Юридический адрес: 420088, Республика Татарстан, г. Казань, ул. Журналистов, д. 46А, помещ. 13
Изготовитель
ООО «НЕФТЕМАШ-ИНЖИНИРИНГ»420088, Республика Татарстан, г. Казань, ул. Журналистов, дом 46А, пом.13

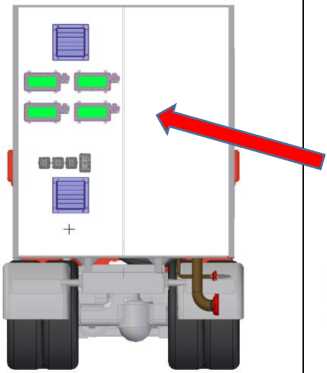

Рисунок 1 - Общий вид установок и место обозначения заводского номера (указано стрелкой) Структура записи условного обозначения установок, в зависимости от типоразмера и варианта исполнения:
|
