Номер по Госреестру СИ: 91984-24
91984-24 Весы конвейерные непрерывного действия
(ИНДАС-ВК)
Назначение средства измерений:
Весы конвейерные непрерывного действия ИНДАС-ВК предназначены для измерений массы материалов, транспортируемых конвейерами.
Внешний вид.
Весы конвейерные непрерывного действия
Рисунок № 1
Внешний вид.
Весы конвейерные непрерывного действия
Рисунок № 2
Внешний вид.
Весы конвейерные непрерывного действия
Рисунок № 3
Внешний вид.
Весы конвейерные непрерывного действия
Рисунок № 4
Общие сведения
Дата публикации - 27.04.2024
Срок свидетельства - 25.04.2029
Номер записи - 193846
ID в реестре СИ - 1416091
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Индас Холдинг" (ООО "Индас Холдинг")
Страна - РОССИЯ
Населенный пункт - г. Новокузнецк, Кемеровская область-Кузбасс
Уведомление о начале осуществления предпринимательской деятельности -
В зависимости от выбранного года в отчете выводится информация по наименованиям и межповерочным интервалам (МПИ) типов СИ, поверяемых в указанный период, а также, кол-ву выполненных по ним поверок. На круговые диаграммы не выводятся данные по МПИ с количеством поверок менее 100 и количеством типов СИ менее 10 (с целью сохранения читаемости диаграмм).
Отчет содержит 2 интерактивных графика (круговую диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых числах и процентах.
Внимание! Отчет строится не быстро.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1098 от 2024.04.25 ПРИКАЗ_Об утверждении типов средств измерений (12)
Наличие аналогов СИ: Весы конвейерные непрерывного действия (ИНДАС-ВК)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Индас Холдинг" (ООО "Индас Холдинг")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
91984-24 25.04.2029 |
Весы конвейерные непрерывного действия , ИНДАС-ВК Общество с ограниченной ответственностью "Индас Холдинг" (ООО "Индас Холдинг") (РОССИЯ г. Новокузнецк, Кемеровская область-Кузбасс) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке бытовых счетчиков воды. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Весы конвейерные непрерывного действия (ИНДАС-ВК)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Весы конвейерные непрерывного действия (ИНДАС-ВК)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) состоит из программных модулей, которые перечислены в основном меню действий контроллера и предназначены для контроля правильности работы всех систем весов, обработки сигналов, поступающих с датчиков, а также для хранения и настройки процедуры калибровки весов и параметров пользовательского меню.
Основными функциями ПО являются: определение массы материала, транспортируемого конвейером за единицу времени (производительность весов), определение нарастающего итога путём интегрирования производительности.
Защита ПО от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя. Изменение ПО через интерфейс пользователя невозможно. Изменение метрологически значимых параметров возможно только в сервисном режиме, защищенном паролем.
Идентификационное наименование ПО и наименование версии высвечивается при включении, а также при обращении к одноименному подпункту меню.
Таблица 1 - Идентификационные данные встроенного программного обеспечения для МВ-110
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ConvWeidht |
|
Номер версии (идентификационный номер) ПО* |
v2.X |
|
Цифровой идентификатор ПО |
Отсутствует |
|
* Х - не относится к метрологически значимой части ПО | |
Таблица 2 - Идентификационные данные встроенного программного обеспечения для КВ006
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер) ПО* |
15.10.ХХ |
|
Цифровой идентификатор ПО |
отсутствует |
|
* Х - не относится к метрологически значимой части ПО | |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по монтажу и эксплуатации весов типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийКонтроллер весовой КВ-006, Руководство по эксплуатации, раздел 12 «Тестирование»
Весы конвейерные непрерывного действия ИНДАС-ВК. Шкаф весового прибора с преобразователем МВ 110. Руководство по эксплуатации ИН6470.00-РЭ. Раздел 4 «Работа со шкафом».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от Т10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 30124-94 Весы и весовые дозаторы непрерывного действия. Общие технические требования;
ТУ 427441-001-93147173-2022 Весы конвейерные непрерывного действия ИНДАС-ВК. Технические условия.
Правообладатель
Общество с ограниченной ответственностью «Индас Холдинг» (ООО «Индас Холдинг») ИНН 4217082486
Юридический адрес: 654027, Кемеровская область-Кузбасс, г. Новокузнецк, ул. Суворова (центральный р-н), д. 2
Телефон: (3843) 74-24-63, 74-97-49
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиала ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Тел.: (343) 350-26-18, факс: (343) 350-20-39
E-mail: uniim@uniim.ru
Правообладатель
Общество с ограниченной ответственностью «Индас Холдинг» (ООО «Индас Холдинг») ИНН 4217082486
Юридический адрес: 654027, Кемеровская область-Кузбасс, г. Новокузнецк, ул. Суворова (центральный р-н), д. 2
Телефон: (3843) 74-24-63, 74-97-49
Принцип действия весов конвейерных непрерывного действия ИНДАС-ВК (далее - весы) основан на преобразовании деформации упругого элемента весоизмерительных датчиков, возникающей под действием силы тяжести взвешиваемого груза в электрический сигнал, а также измерения скорости движения ленты с помощью датчика скорости, с последующим его преобразованием в цифровой вид контроллером.
Масса материала определяется как интегральное по времени значение произведения его линейной плотности (кг/м) и скорости движения конвейерной ленты (м/с).
Конструктивно весы представляют собой два модуля, соединенных системой обмена данных - взвешивающий модуль и контроллер, предназначенный для выбора режимов работы весов и индикации результатов взвешивания. Взвешивающий модуль состоит из одного или двух грузоприёмных устройств (ГПУ). В зависимости от ширины ленты ГПУ оснащается одним или двумя, встроенными в параллелограмм весоизмерительными датчиками. Весы так же комплектуются датчиком скорости.
ГПУ оснащается весоизмерительными тензорезисторными датчиками Т, рег.№ в ФИФ 53838-13, HSX, рег.№ в ФИФ 77382-20, Z6, рег.№ в ФИФ 15400-13, Н8С, рег.№ в ФИФ 55371-19.
Взвешивающие модули, отличаются воспринимаемой максимальной линейной плотностью взвешиваемого материала, шириной конвейерной ленты, и другими метрологическими и техническими характеристиками.
Весы могут выпускаться в различных комплектациях:
-
1. На базе преобразователя МВ-110 встроенного в шкаф весового прибора, рег.№ в ФИФ 51291-12, выполняющим аналого-цифровое преобразование с периферийным устройством СП обеспечивающим ведение архивов и интерфейс пользователя.
-
2. На базе контроллера весового КВ-006, оснащенным цифровым интерфейсом RS-485 для связи с периферийными устройствами (ПК, принтер, вторичный дисплей и т.д.). Обозначение модификаций весов имеет вид:
ИНДАС-ВК-Х-Y, где
Х - ширина ленты конвейера в мм: от 300 до 2000;
Y - количество роликоопор, шт.: 1,2,3
Маркировочная табличка содержит:
-
- наименование и товарный знак предприятия-изготовителя;
-
- обозначение весов;
-
- пределы допускаемой погрешности;
- значение наибольшей и наименьшей линейной плотности;
- номер весов по системе нумерации предприятия-изготовителя;
- год выпуска весов.
Нанесение знака поверки на средство измерений не предусмотрено. Заводские номера, обеспечивающие идентификацию каждого экземпляра весов, наносятся на табличку (шильд) в цифровом формате методом наклейки, установленную на наружной поверхности весов.

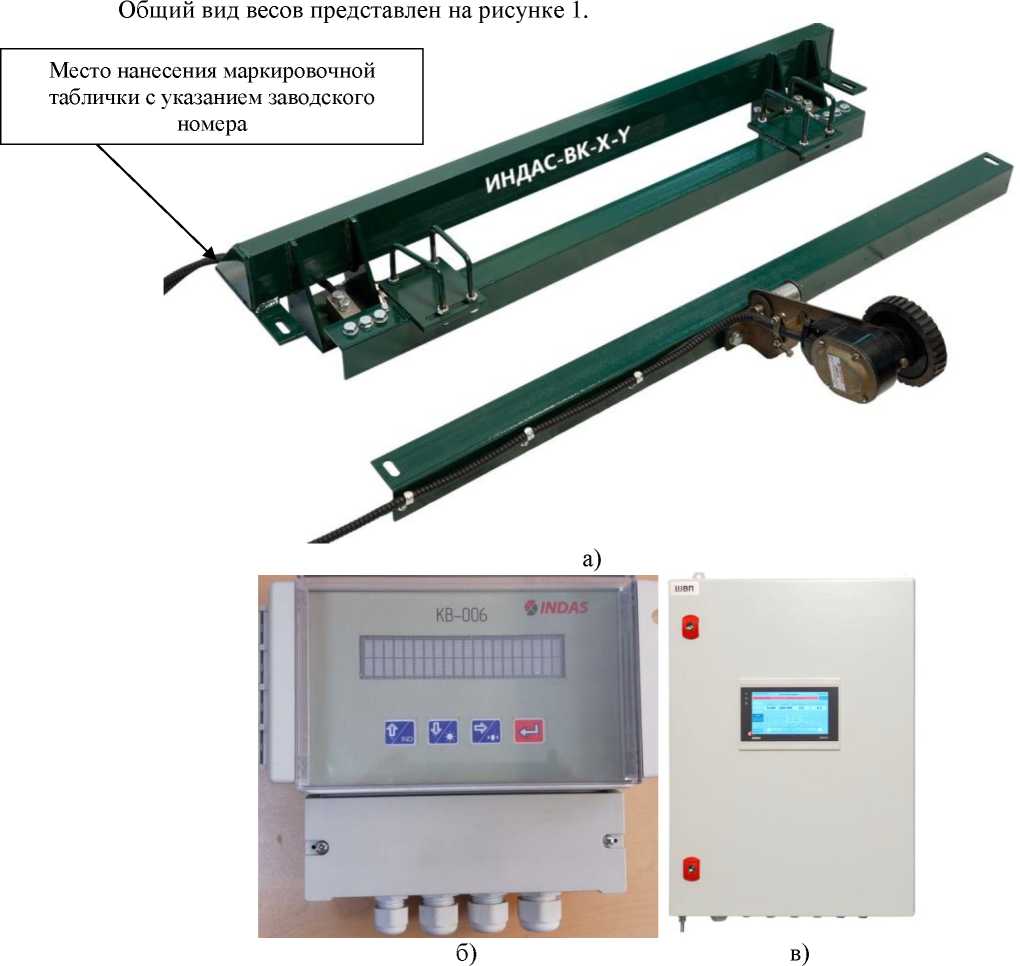

Общий вид весов представлен на рисунке 1.
Место нанесения маркировочной таблички с указанием заводского номера
а)
ТГ1

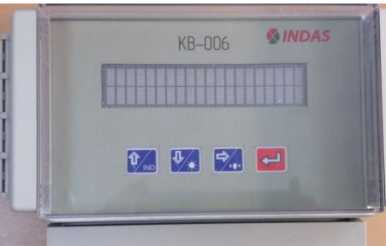

а) Общий вид весов, б) Внешний вид контроллера КВ-006, в) шкаф весового прибора со встроенным преобразователем МВ-110
Рисунок 1 - Общий вид весов и контроллера
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Весы конвейерные непрерывного действия * |
ИНДАС-ВК |
1 шт. |
|
Эксплуатационная документация в составе:
|
ИН6470.00-РЭ |
1 экз. 1 экз. 1 экз. |
|
* модификация и исполнение определяется при заказе заказчиком | ||
|
Таблица 3 - Метрологические характе |
ристики | ||
|
Наименование характеристики |
Значение для модификаций | ||
|
ВК-300..650-У |
ВК-800..1200-У |
ВК-1400..2000-У | |
|
Пределы допускаемой относительной погрешности по ГОСТ 30124-94, % от измеряемой массы |
±0,5; ±1,0; ±1,5; ±2,0 | ||
|
Значение наибольшей линейной плотности НЛП, кг/м |
160 |
400 |
1250 |
|
Значение наименьшей линейной плотности НмЛП, не более, % от наибольшей линейной плотности |
20 | ||
|
Непостоянство показаний ненагруженных весов, от пределов допускаемой относительной погрешности, не более |
0,3 | ||
|
Дискретность отсчетного устройства, кг |
0,1-1,0 | ||
|
Наименьший предел взвешивания, от массы материала, взвешиваемого на весах в течение 1 часа при наибольшей линейной плотности |
0,1 | ||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение для модификаций |
|
Ширина конвейерной ленты, мм |
от 300 до 2000 |
|
Скорость конвейерной ленты, м/с, не более |
3 |
|
Габаритные размеры весов, мм, не более: |
1300 |
|
- длина |
2600 |
|
- ширина |
350 |
|
- высота | |
|
Масса весов, кг, не более |
280 |
|
Угол наклона конвейерной ленты, не более |
20о |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха для ГПУ, оС |
от - 30 до + 40 |
|
- температура окружающего воздуха для контроллера, оС |
от - 10 до + 40 |
|
- относительная влажность воздуха, %, не более |
95 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 187 до 242 |
|
- частота переменного тока, Гц |
от 49 до 51 |
|
Потребляемая мощность, В^А, не более |
1000 |
