Номер по Госреестру СИ: 91991-24
91991-24 Столы поворотные прецизионные
(СПП-19.001)
Назначение средства измерений:
Столы поворотные прецизионные СПП-19.001 (далее - столы поворотные) предназначены для задания и измерений углов поворота, угловых скоростей вращения шпинделя, а также измерений интервалов и периодов следования управляющих сигналов.
Внешний вид.
Столы поворотные прецизионные
Рисунок № 1
Внешний вид.
Столы поворотные прецизионные
Рисунок № 2
Внешний вид.
Столы поворотные прецизионные
Рисунок № 3
Внешний вид.
Столы поворотные прецизионные
Рисунок № 4
Внешний вид.
Столы поворотные прецизионные
Рисунок № 5
Общие сведения
Дата публикации - 27.04.2024
Срок свидетельства - 25.04.2029
Номер записи - 193853
ID в реестре СИ - 1416098
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество "Научно-производственный центр автоматики и приборостроения имени академика Н.А. Пилюгина" (АО "НПЦАП")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
В сводной таблице приведены краткие сведения и ссылки на справочные отчеты по организациям, аккредитованным на право поверки в Национальной системе аккредитации. В таблице реализована функция поиска и система сортировок по любой из колонок.
Справочный отчет по каждой организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1098 от 2024.04.25 ПРИКАЗ_Об утверждении типов средств измерений (12)
Наличие аналогов СИ: Столы поворотные прецизионные (СПП-19.001)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Научно-производственный центр автоматики и приборостроения имени академика Н.А. Пилюгина" (АО "НПЦАП")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
91991-24 25.04.2029 |
Столы поворотные прецизионные, СПП-19.001 Акционерное общество "Научно-производственный центр автоматики и приборостроения имени академика Н.А. Пилюгина" (АО "НПЦАП") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
В сводной таблице приведены краткие сведения и ссылки на справочные отчеты по организациям, аккредитованным на право поверки в Национальной системе аккредитации. В таблице реализована функция поиска и система сортировок по любой из колонок.
Справочный отчет по каждой организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Бесплатный
Кто поверяет Столы поворотные прецизионные (СПП-19.001)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Столы поворотные прецизионные (СПП-19.001)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В столах используется встроенное и автономное программное обеспечение (далее -ПО). ПО предназначено для управления процессом задания параметров вращения шпинделя и измерений. Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077- 2014.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик. Конструкция средства измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные признаки |
Значение | ||
|
Встроенное ПО |
Автономное ПО | ||
|
КП-72.001 |
КП-49.002 |
БПУ-17.001 | |
|
Идентификационное наименование ПО |
ИУНЕ.00088 |
ИУНЕ.00099 |
ИУНЕ.00089 |
|
Номер версии (идентификационный номер) ПО |
vXXXn |
vXXXn |
vXXXn |
|
Цифровой идентификатор ПО (контрольная сумма) |
0E3B61622) |
F413B2973) |
FFA344A34) |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CRC32 | ||
1 - значение находится в диапазоне от 001 до 999;
-
2 - для версии v001;
-
3 - для версии v001;
-
4 - для версии v001
Знак утверждения типа
Знак утверждения типананосится краской на заводе-изготовителе на передней части корпуса поворотного стола и на задней части корпуса блока управления (рис. 3), а также на титульный лист руководства по эксплуатации и формуляра при печати документа.
Сведения о методиках измерений
Сведения о методиках (методах) измерений,
приведены в ИУНЕ.401219.001РЭ «Столы поворотные прецизионные СПП-19.001.
Руководство по эксплуатации», Раздел 1.4 «Устройство и принцип работы прецизионного поворотного стола».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТехнические условия ИУНЕ.401219.001ТУ «Стол поворотный прецизионный СПП-19.001. Технические условия»;
Приказ Росстандарта от 1 сентября 2022 г. № 2183 «Об утверждении государственной поверочной схемы для средств измерений угловой скорости и частоты вращения»;
Приказ Росстандарта от 26 ноября 2018 г. № 2482 «Об утверждении государственной поверочной схемы для средств измерений плоского угла».
Правообладатель
Акционерное общество «Научно-производственный центр автоматики
и приборостроения имени академика Н.А.Пилюгина» (АО «НПЦАП»)
ИНН 9728050571
Юридический адрес: 117342, г. Москва, вн. тер. г. муниципальный округ Коньково, ул. Введенского, д. 1
Телефон: (495) 330-65-70
E-mail: info@npcap.ru
Web-сайт: www.npcap.ru
Изготовитель
Акционерное общество «Научно-производственный центр автоматики
и приборостроения имени академика Н.А.Пилюгина» (АО «НПЦАП»)
ИНН: 9728050571
Юридический адрес: 117342, г. Москва, вн. тер. г. муниципальный округ Коньково, ул. Введенского, д. 1
Адрес осуществления деятельности: Филиал Акционерного общества «Научнопроизводственный центр автоматики и приборостроения имени академика Н.А.Пилюгина» - «Производственное объединение «Корпус» (Филиал АО «НПЦАП» - «ПО «Корпус»), 410010, Саратовская обл., г. о. город Саратов, г. Саратов, ул. им. Осипова В.И., д. 1
Телефон: (495) 330-65-70, (8452)64-84-85
E-mail: info@npcap.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Акционерное общество «Научно-производственный центр автоматики
и приборостроения имени академика Н.А.Пилюгина» (АО «НПЦАП»)
ИНН 9728050571
Юридический адрес: 117342, г. Москва, вн. тер. г. муниципальный округ Коньково, ул. Введенского, д. 1
Телефон: (495) 330-65-70
E-mail: info@npcap.ru
Web-сайт: www.npcap.ru
Конструктивно столы поворотные выполнены в виде двух моноблоков (поворотный стол и блок управления), соединённых кабелем ИУНЕ.685611.029, обеспечивающим передачу данных и управляющих сигналов, также электропитание. Столы поворотные выпускаются в исполнениях СПП-19.001А, СПП-19.001Б, различающихся метрологическими характеристиками.
В состав стола входят моноблоки:
-
- поворотный стол СП-19.002А ИУНЕ.401219.002 для исполнений СПП-19.001А или СП-19.002Б ИУНЕ.401219.002 для исполнений СПП-19.001Б;
-
- блок управления БПУ-17.001 ИУНЕ.421417.001.
Принцип работы столов поворотных заключается в обеспечении вращения шпинделя поворотного стола с заданной угловой скоростью и поворота шпинделя на заданный угол при помощи привода. Привод состоит из электродвигателя с редуктором, передающим вращение шпинделю. Управление приводом осуществляет контроллер КП-49.002, установленный в поворотном столе СП-19.002А (СП-19.002Б). Команды на управление режимами работы привода (направление вращения, вращение с заданной скоростью, последовательный поворот с заданным приращением угла, разворот на заданный угол) на контроллер КП-49.002 подаются от одноплатного компьютера, установленного в блоке питания и управления БПУ-17.001. Формирование и приём импульсов синхронизации с внешними устройствами (или проверяемыми приборами), прием и обработку дискретных сигналов (СТАРТ, СТОП) осуществляется с помощью блока КП-72.001, входящего в состав блока питания и управления БПУ-17.001. Команды на управление работы КП-72.001 поступают из программной оболочки одноплатного компьютера.
Поворот шпинделя поворотного стола может осуществляться двумя способами:
-
- в автоматическом режиме (при помощи привода) по командам от одноплатного компьютера блока БПУ-17.001;
-
- и вручную - оператором при помощи маховиков грубой и точной наводки (без использования привода).
Пломбирование моноблоков выполняется нанесением пластичной пломбы на винты, фиксирующие части корпуса. Заводской номер наносится краской на задней части корпуса поворотного стола СП-19.002 и на задней части корпуса блока питания и управления БПУ-17.001. Заводской номер стола поворотного указывается в формуляре. Формат заводского номера буквенно-цифровой.
Общий вид столов и расположение мест для нанесения пломбы производителя, заводского номера и знака утверждения типа показаны на рисунках 1 - 3.

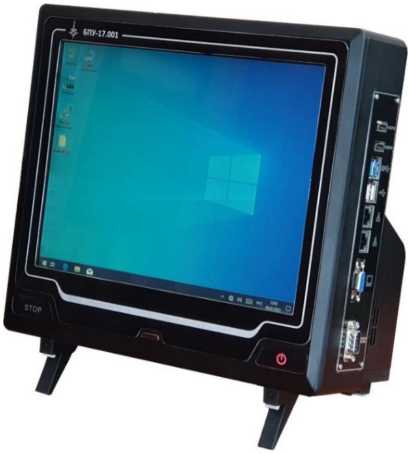

Рисунок 1 - Внешний вид блока питания и управления БПУ-17.001
а)

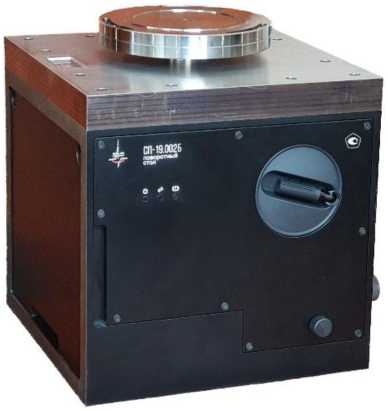

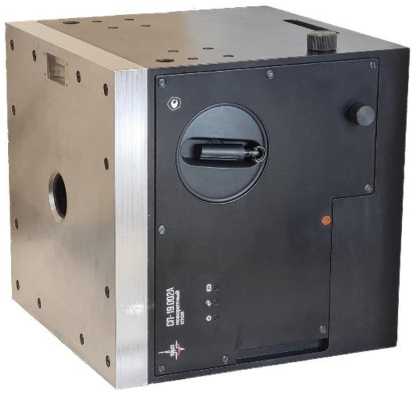

Рисунок 2 - Внешний вид стола поворотного СП-19.002 а) - вертикальное расположение оси вращения;
б) - горизонтальное расположение оси вращения.
б)
а)
б)

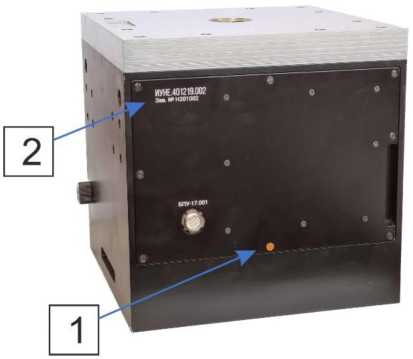

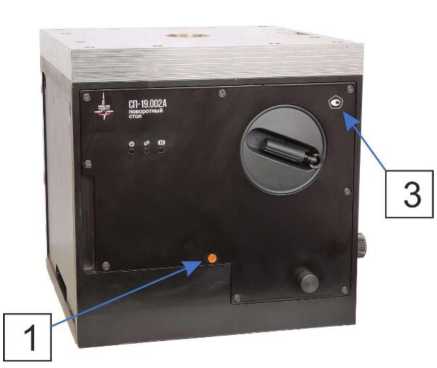

Рисунок 3-Расположение пломб (1), мест нанесения заводского номера (2) и знака утверждения типа (3)
а) - поворотный стол; б) - блок управления.
Таблица 4 - Комплектность столов
|
Наименование |
Обозначение |
Количество |
|
Стол поворотный прецизионный СПП-19.001, исполнение 19.001А (Б) в составе: |
ИУНЕ.401219.001 |
1 шт. |
|
- поворотный стол СП-19.002А (Б) |
ИУНЕ.401219.002 |
1 шт. |
|
- блок управления БПУ-17.001 |
ИУНЕ.421417.001 |
1 шт. |
|
- кабель |
ИУНЕ.685611.029 |
1 шт. |
|
Руководство по эксплуатации |
ИУНЕ.401219.001РЭ |
1 экз. |
|
Формуляр |
ИУНЕ.401219.001ФО |
1 экз. |
|
Комплект ЗИП |
ИУНЕ.468924.001 |
1 шт. |
контроллеров приведены в таблицах 2 и 3.
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений угловой скорости, °/с |
от 0,005 до 10 |
|
Пределы допускаемой относительной погрешности измерений | |
|
угловой скорости на угле 360°, % |
±0,005 |
|
Диапазон задания угловой скорости, °/с |
от 0,005 до 10 |
|
Относительное отклонение угловой скорости от заданного, %, не | |
|
более: | |
|
- при угловом перемещении, равном 360° |
±0,01 |
|
- при угловом перемещении, равном 15° |
±0,05 |
|
- при угловом перемещении, равном 5° |
±0,1 |
|
Относительная нестабильность угловой скорости, %, не более: | |
|
- при угловом перемещении, равном 360° |
±0,01 |
|
- при угловом перемещении, равном 15° |
±0,05 |
|
- при угловом перемещении, равном 5° |
±0,1 |
|
Диапазон измерений углов поворота |
±360° |
П Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений углов поворота: - при вертикальном положении оси поворотного стола - для исполнений СПП-19.001А |
±0,25" |
|
- для исполнений СПП-19.001Б |
±0,5" |
|
- при горизонтальном положении оси поворотного стола - для исполнений СПП-19.001А |
±0,25" |
|
- для исполнений СПП-19.001Б |
±0,5" |
|
Максимальное отклонение от заданного угла поворота - в автоматическом режиме - для исполнений СПП-19.001А |
±0,5" |
|
- для исполнений СПП-19.001Б |
±1,0" |
|
- в ручном режиме - для исполнений СПП-19.001А |
±0,1" |
|
- для исполнений СПП-19.001Б |
±0,5" |
|
Диапазон измерений интервала между сигналами СТАРТ-СТОП и периода следования этих сигналов, с |
от V10-5 до 10 |
|
Пределы допускаемой абсолютной погрешности измерений интервала между сигналами СТАРТ-СТОП и периода следования этих сигналов, мкс |
±0,01 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений периода следования импульсов синхронизации, с |
от П10-5 до 10 |
|
Положение оси вращения |
горизонтальное/ вертикальное |
|
Параметры электропитания
|
230 ±23 50±1 |
|
Потребляемая мощность, В^А, не более |
200 |
|
Масса испытуемого прибора, кг, не более
|
50 35 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Габариты, мм, не более: | |
|
- поворотный стол | |
|
- длина |
320 |
|
- ширина |
330 |
|
- высота |
320 |
|
блок управления | |
|
- длина |
320 |
|
- ширина |
210 |
|
- высота |
325 |
|
Масса, кг, не более: | |
|
- поворотный стол |
85 |
|
- блок управления |
10 |
|
Условия эксплуатации | |
|
- температура окружающей среды, °С |
от + 17 до + 23 |
|
- относительная влажность воздуха при температуре, % |
от 45 до 65 |
|
- атмосферное давление, кПа |
от 80 до 110 |
|
Срок службы, лет, не менее |
6 |
|
Средняя наработка на отказ, ч |
10 000 |
