Номер по Госреестру СИ: 91996-24
91996-24 Системы измерительные
(АСК НДС ЗО ДП)
Назначение средства измерений:
Системы измерительные АСК НДС ЗО ДП (далее - системы) предназначены для измерений температуры и линейных перемещений бетонных конструкций.
Внешний вид.
Системы измерительные
Рисунок № 1
Внешний вид.
Системы измерительные
Рисунок № 2
Общие сведения
Дата публикации - 02.05.2024
Срок свидетельства - 27.04.2029
Номер записи - 193858
ID в реестре СИ - 1416114
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "НТЦ СФЕРА" (ООО "НТЦ СФЕРА")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.
Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 13 колонок:
- Наименование группы СИ
- Количество отечественных производителей в штуках и процентах
- Количество отечественных типов СИ в штуках и процентах
- Количество поверок по отечественным СИ (всех или первичных в штуках)
- Количество поверок по отечественным СИ (всех или первичных в %)
- Количество импортных производителей в штуках и процентах
- Количество импортных типов СИ в штуках и процентах
- Количество поверок по импортным СИ (всех или первичных в штуках)
- Количество поверок по импортным СИ (всех или первичных в %)
- Количество производителей из недружественных стран в штуках и процентах
- Количество недружественных типов СИ в штуках и процентах
- Количество поверок по недружественных СИ (всех или первичных в штуках)
- Количество поверок по недружественных СИ (всех или первичных в %)
Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1118 от 2024.04.27 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Системы измерительные (АСК НДС ЗО ДП)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "НТЦ СФЕРА" (ООО "НТЦ СФЕРА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
91996-24 27.04.2029 |
Системы измерительные, АСК НДС ЗО ДП Общество с ограниченной ответственностью "НТЦ СФЕРА" (ООО "НТЦ СФЕРА") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Кто поверяет Системы измерительные (АСК НДС ЗО ДП)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Системы измерительные (АСК НДС ЗО ДП)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для работы с системами используется программное обеспечение (далее - ПО), включающее операционную систему Astra Linux Special Edition, метрологически значимое ПО MasterScada 4D 1.3, предназначенное для разработки пользовательских интерфейсов, средств генерации отчетов, а также организации центрального мониторинга за системой, метрологически значимое ПО «ШЛЮЗ СВЯЗИ С ДАТЧИКАМИ ТЕМПЕРАТУРЫ ШТРИХ ДТ», предназначенное для измерений, обработки и хранения результатов измерений.
Программное обеспечение устанавливается на промышленном компьютере в стойке шкафа рабочей станции.
Уровень защиты ПО - «средний» в соответствии с P 50.2.077-2014.
Идентификационные данные метрологически значимого программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационны е данные (признаки) |
Значение | |
|
Идентификационно е наименование ПО |
ШЛЮЗ СВЯЗИ С ДАТЧИКАМИ ТЕМПЕРАТУРЫ ШТРИХ ДТ |
MasterScada 4D 1.3 |
|
Номер версии (идентификационны й номер ПО) |
707c015a4fa3eb345f89e2aa23e78b 4f nds_gate |
1.3.2.32670(MPLCD 1 3 20230629. 1) |
|
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Назначение программы» «Системы измерительные АСК НДС ЗО ДП. Руководство оператора».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253;
ТУ 33.20.70-001-27124463-2022 Система измерительная АСК НДС ЗО ДП (АСК НДС ЗО ДП). Технические условия.
ПравообладательОбщество с ограниченной ответственностью «НТЦ СФЕРА» (ООО «НТЦ СФЕРА»)
ИНН 7717788613, ОГРН 1147746778816
Юридический адрес: 115114, г. Москва, ул. Летниковская, д. 10, стр. 2, эт. 5, каб 510, 510а
Тел.: (495) 361-61-65
E-mail: praktikcert@gmail.com
Изготовитель
Общество с ограниченной ответственностью «НТЦ СФЕРА» (ООО «НТЦ СФЕРА»)ИНН 7717788613, ОГРН 1147746778816
Адрес: 115114, г. Москва, ул. Летниковская, д. 10, стр. 2, эт. 5, каб 510, 510а
Тел.: (495) 361-61-65
E-mail: praktikcert@gmail.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»(ООО «Автопрогресс-М»)
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Правообладатель
Общество с ограниченной ответственностью «НТЦ СФЕРА» (ООО «НТЦ СФЕРА»)ИНН 7717788613, ОГРН 1147746778816
Юридический адрес: 115114, г. Москва, ул. Летниковская, д. 10, стр. 2, эт. 5, каб 510, 510а
Тел.: (495) 361-61-65
E-mail: praktikcert@gmail.com
Принцип действия систем основан на измерении цифровых сигналов от первичных измерительных преобразователей (далее - ПИП), установленных на контролируемых объектах, по измерительным каналам (далее - ИК), поступающим на рабочую станцию системы. Полученную информацию станция посредством интерфейсов RS-485 (TIA/EIA-485-A) передает на сервер для дальнейшей визуализации и онлайн мониторинга при помощи программного обеспечения, установленного на персональном компьютере оператора.
Основными компонентами системы являются:
-
- первичные измерительные преобразователи (измерители лазерные триангуляционные РФ60х, регистрационный номер в Федеральном информационном фонде № 87349-22, Датчики температуры цифровые «ШТРИХ ДТ», регистрационный номер в Федеральном информационном фонде № 73182-18), которые устанавливаются на контролируемых объектах и предназначены для преобразования физических величин в цифровые сигналы;
-
- шкаф рабочей станции, который состоит из сервера системы, предназначенного для определения технического состояния контролируемого оборудования и предоставления информации эксплуатационному персоналу, и преобразователя интерфейсов, устанавливаемого в шкаф рабочей станции и предназначенный для обработки сигналов с датчиков;
-
- коробки коммуникационные, предназначенные для обмена информацией между элементами системы.
В процессе эксплуатации системы не предусматривает внешних механических или электронных регулировок. Ограничение несанкционированного доступа к узлам системы обеспечено запираемыми шкафами.
Заводской номер системы в числовом формате указывается методом печати на маркировочной наклейке, расположенной на корпусе шкафа рабочей станции.
Нанесение знака поверки на средство измерений не предусмотрено.

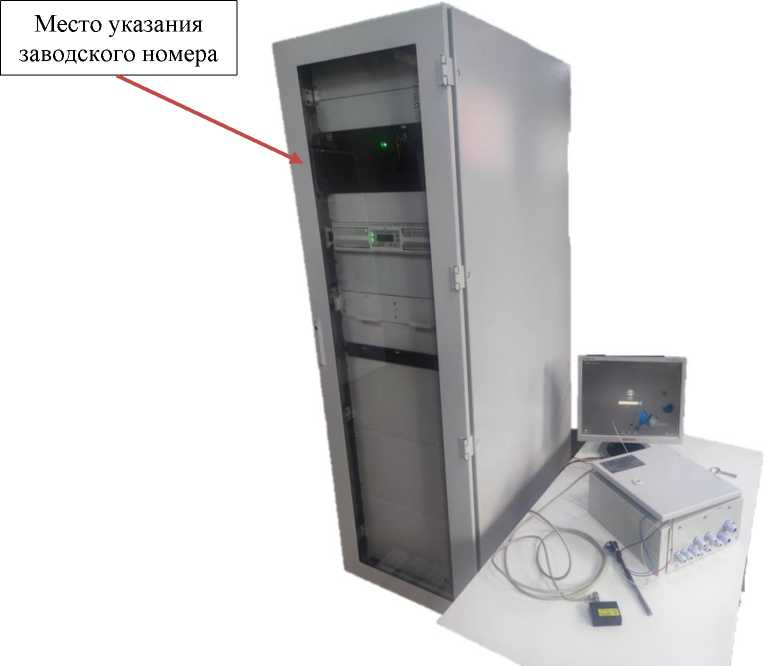

Общий вид систем измерительных АСК НДС ЗО ДП представлен на рисунке 1.
Общий вид маркировочной таблички представлен на рисунке 2.
Рисунок 1 - Общий вид систем измерительных АСК НДС_ЗО. ДП
|
ООО «НТЦ Сфера» Сделано в Российской Федерации | |||
|
SPHERE | |||
|
Система измерите льная АСК НДС 30 ДГ1 | |||
|
27124463.421417j01-2022.PC | |||
|
Зав. N9 |
Дата изготовлено^ | ||
|
Vh 220 В |
50 Гц |
2000 Вт |
апрель 2023 |
|
1н = 9А |
IP20 | ||
|
Масса, не более, кг: 300 |
Класс безопасности no Н П-001-1S- 4 | ||
|
Температура эксплуатации: ♦10„.*35 °C |
Категория сейсмостойкости по НПЧВ1О1- II | ||
Рисунок 2 - Общий вид маркировочной таблички
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Система измерительная |
АСК НДС ЗО ДП |
1 шт. |
|
Программное обеспечение |
- |
1 шт. |
|
Руководство по эксплуатации |
27124463.421417.01-2022 РЭ |
1 экз. |
|
Руководство оператора |
27124463.421417.01-2022 РО |
1 экз. |
|
Руководство системного программиста |
27124463.421417.01-2022 РСП |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от 0 до +60 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 |
|
Диапазон измерений линейных перемещений, мм |
от -25 до +25 |
|
Пределы допускаемой абсолютной погрешности измерений линейных перемещений, мм |
±0,125 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов, шт. |
от 2 до 225 |
|
Параметры электрического питания автоматизированного рабочего места: | |
|
- напряжение переменного тока, В |
220+22-33 |
|
- частота переменного тока, Гц |
50±1 |
|
Условия эксплуатации автоматизированного рабочего места: | |
|
- температура окружающей среды, °С |
от +10 до +35 |
|
- относительная влажность воздуха, %, не более |
80 |
|
Габаритные размеры (Длина^Ширина^Высота), мм, не более: | |
|
- шкаф рабочей станции системы |
2060x605x820 |
|
- коробка коммутационная |
330x300x160 |
|
- датчик температуры (длинахдиаметр) |
115x10 |
|
- датчик линейных перемещений |
25x70x80 |
|
Масса, кг, не более: | |
|
- шкаф рабочей станции системы |
350 |
|
- коробка коммутационная |
7 1 1 |
|
- датчик температуры | |
|
- датчик линейных перемещений |
