Назначение средства измерений:
Осциллографы цифровые ADS (далее по тексту - осциллографы) предназначены для измерений и анализа амплитудных и временных параметров электрических сигналов.
Внешний вид.
Осциллографы цифровые
Рисунок № 1
Внешний вид.
Осциллографы цифровые
Рисунок № 2
Внешний вид.
Осциллографы цифровые
Рисунок № 3
Внешний вид.
Осциллографы цифровые
Рисунок № 4

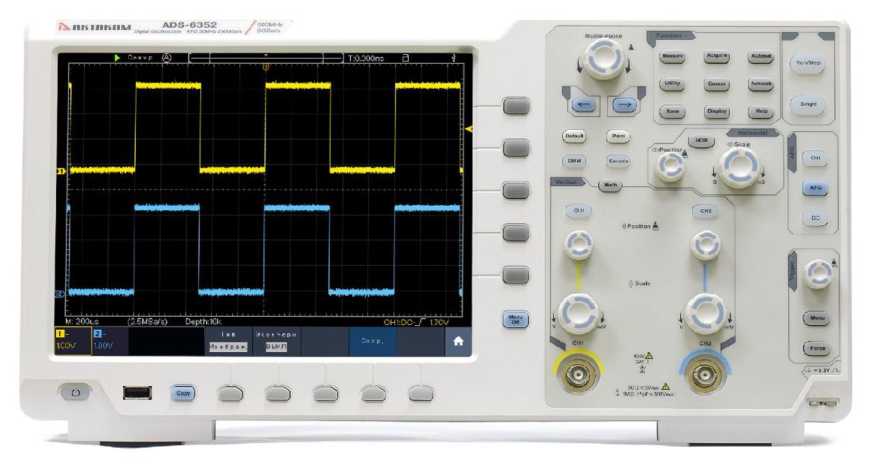

Внешний вид.
Осциллографы цифровые
Рисунок № 5
Внешний вид.
Осциллографы цифровые
Рисунок № 6
Внешний вид.
Осциллографы цифровые
Рисунок № 7
Внешний вид.
Осциллографы цифровые
Рисунок № 8
Внешний вид.
Осциллографы цифровые
Рисунок № 9
Общие сведения
Дата публикации - 02.05.2024
Срок свидетельства - 27.04.2029
Номер записи - 193860
ID в реестре СИ - 1416116
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ADS-6352, ADS-6144, ADS-6134, ADS-6124H,
Производитель
Изготовитель - FUJIAN LILLIPUT OPTOELECTRONICS TECHNOLOGY CO., LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.
Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).
Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).
Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.
Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.
Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 11
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 6
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1118 от 2024.04.27 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Осциллографы цифровые (ADS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений FUJIAN LILLIPUT OPTOELECTRONICS TECHNOLOGY CO., LTD
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
90328-23 30.10.2028 |
Мультиметры цифровые, АММ-1200 FUJIAN LILLIPUT OPTOELECTRONICS TECHNOLOGY CO., LTD (КИТАЙ ) |
ОТ МП |
2 года |
|
91998-24 27.04.2029 |
Осциллографы цифровые, ADS FUJIAN LILLIPUT OPTOELECTRONICS TECHNOLOGY CO., LTD (КИТАЙ ) |
ОТ МП |
2 года |
Кто поверяет Осциллографы цифровые (ADS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 2 | 1 | 1 | 1 | 0 | 0 | 0 | 0 | |
| ООО "МИРУАР" (RA.RU.320061) | 7 | 6 | 7 | 0 | 0 | 7 | 7 | 0 |
Стоимость поверки Осциллографы цифровые (ADS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) осциллографов состоит из встроенного и внешнего ПО.
Конструкция осциллографов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Встроенное ПО является метрологически значимым.
Внешнее ПО предназначено для отображения результатов измерений, осциллограмм, эпюр, диаграмм и спектрограмм на персональном компьютере.
Метрологические характеристики осциллографов нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого встроенного ПО осциллографов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные |
Значение для модификаций | ||
|
ADS-6064, ADS-6064H, ADS-6104, ADS-6104H, ADS-6124 |
ADS-6124 |
ADS-6124H, ADS-6332, ADS-6352, ADS-6134, ADS-6144 | |
|
Идентификационное наименование ПО |
1) | ||
|
Номер версии (идентификационный номер ПО) |
V4.X.X 2) |
V2.X.X 2) |
V1.X.X 2) |
|
Цифровой идентификатор ПО |
- |
- |
- |
|
Примечания
| |||
Знак утверждения типа
Знак утверждения типананосится на заднюю панель корпуса осциллографов способом наклейки и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 3 «Порядок работы» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2Ч09 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
«Осциллографы цифровые ADS». Стандарт предприятия.
Правообладатель
FUJIAN LILLIPUT OPTOELECTRONICS TECHNOLOGY CO., LTD, Китай
Адрес: No. 19, Heming Road, Longwen District, Zhangzhou City, Fujian, China
Испытательный центр
Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер»)
Адрес: 127106, г. Москва, Нововладыкинский пр-д, д. 8, стр. 4, оф. 310-312
Тел./факс: +7(495)926-71-85
E-mail: post@actimaster.ru
Правообладатель
FUJIAN LILLIPUT OPTOELECTRONICS TECHNOLOGY CO., LTD, Китай
Адрес: No. 19, Heming Road, Longwen District, Zhangzhou City, Fujian, China
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании напряжения входного электрического сигнала в цифровой код в реальном времени. Преобразованный в цифровой код сигнал отображается на цветном жидкокристаллическом дисплее (далее - ЖК-дисплей) с сенсорным управлением в виде осциллограмм, эпюр, диаграмм и спектрограмм, на которых задаются параметры измерений. Синхронизация осуществляется от внутреннего опорного генератора или от внешнего источника.
Конструктивно осциллографы состоят из моноблочного корпуса в настольном исполнении c сенсорным ЖК-дисплеем с диагональю 8 дюймов для модификаций ADS-6064, ADS-6064H, ADS-6104, ADS-6104H, ADS-6124, ADS-6124H и диагональю 10,4 дюйма для модификаций ADS-6134, ADS-6332, ADS-6144, ADS-6352, кнопок и ручек управления, BNC-совместимых высокочастотных разъемов, а также интерфейсов передачи данных USB, LAN и VGA (интерфейс передачи данных VGA штатно поставляется только для модификаций ADS-6134, ADS-6332, ADS-6144 и ADS-6352) для подключения внешних устройств передачи данных и управления режимами работы осциллографов.
Аналоговые каналы осциллографов имеют BNC-совместимые высокочастотные разъемы, к которым могут подключаться пассивные пробники напряжения.
Осциллографы выпускаются в следующих модификациях: ADS-6064, ADS-6064H, ADS-6104, ADS-6104H, ADS-6124, ADS-6124H, ADS-6332, ADS-6352, ADS-6134, ADS-6144, отличающихся метрологическими и техническими характеристиками.
Модификации осциллографов ADS-6064, ADS-6064H, ADS-6104, ADS-6104H, ADS-6124, ADS-6124H могут быть дополнительно оснащены встроенным мультиметром (опция ADS-6000DMM), интерфейсом передачи данных VGA (опция ADS-6000VGA), а также аккумуляторной батареей для автономного питания (опция XDS батарея).
Модификации осциллографов ADS-6064, ADS-6104, ADS-6124 могут быть
дополнительно оснащены встроенным двухканальным генератором сигналов (опция ADS-6000FG2).
Модификации осциллографов ADS-6134, ADS-6332, ADS-6144, ADS-6352 штатно оснащены встроенным мультиметром и генератором сигналов специальной формы.
Встроенный мультиметр позволяет контролировать значения напряжения постоянного и переменного тока, силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости, а также оснащен режимами тестирования диодов и проверки целостности цепи.
Серийный номер наносится на маркировочную наклейку типографским способом в виде буквенно-цифрового кода, состоящий из латинских букв и арабских цифр. Знак поверки наносится на заднюю панель осциллографов в виде самоклеящейся этикетки.

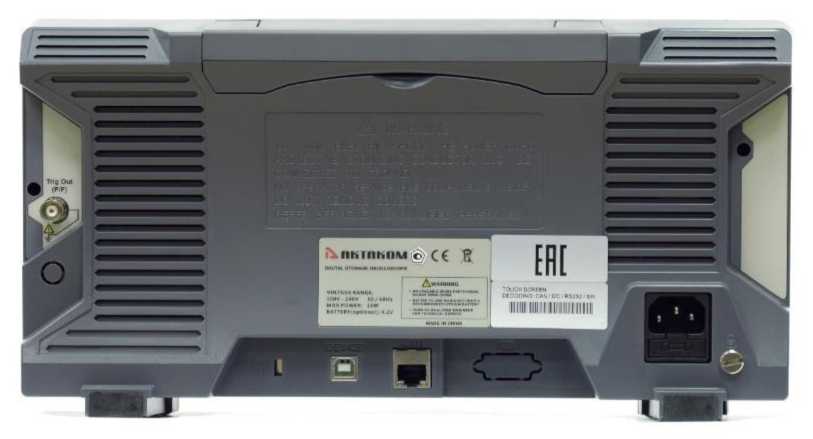

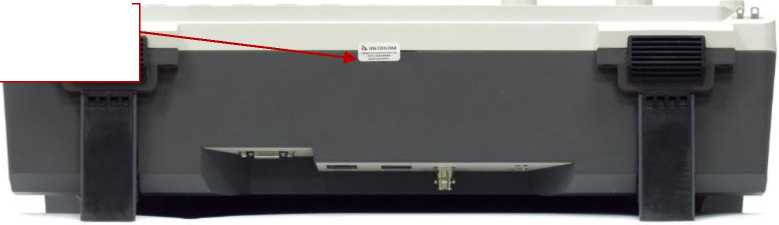

Общий вид осциллографов с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака поверки, знака утверждения типа и места нанесения серийного номера представлен на рисунках 1 - 3. Способ ограничения доступа к местам настройки (регулировки) - пломба в виде наклейки.

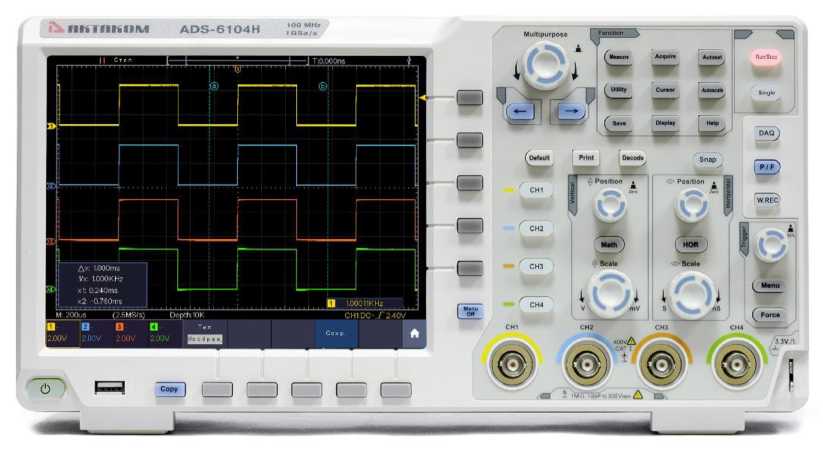

а) модификации ADS-6064, ADS-6064H, ADS-6104, ADS-6104H, ADS-6124, ADS-6124H (вид спереди)

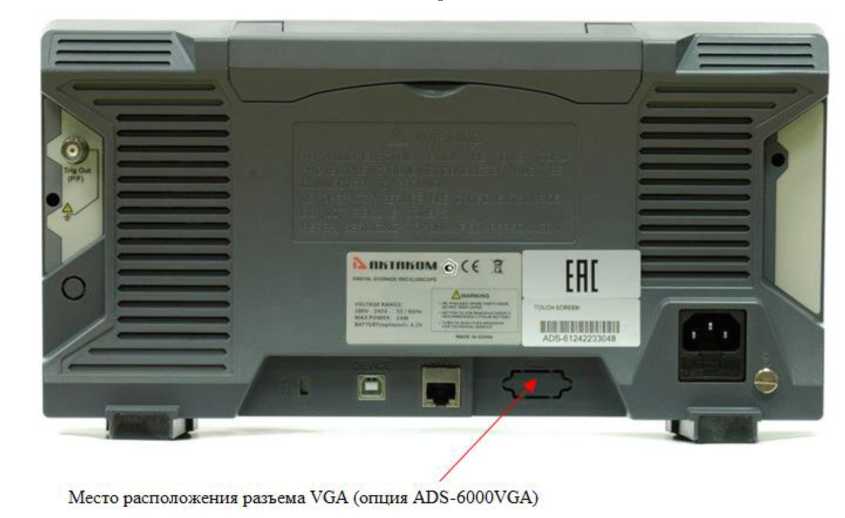

Место расположения разъема VGA (опция ADS-6000VGA)
б) модификации ADS-6064, ADS-6064H, ADS-6104, ADS-6104H, ADS-6124, ADS-6124H (вид сзади)

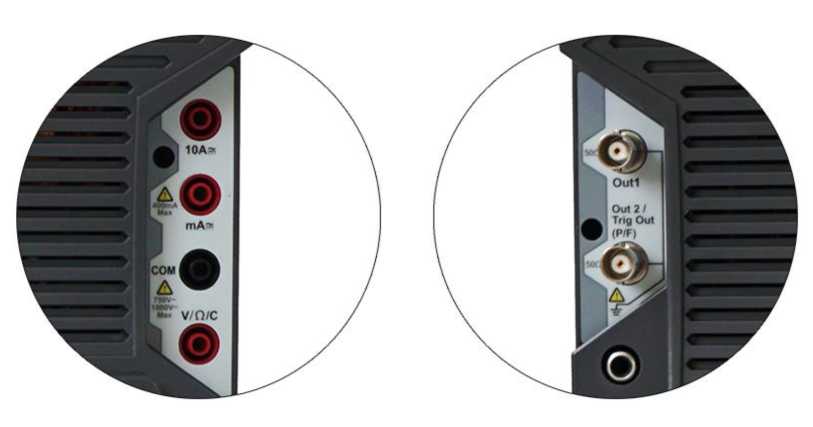

в) внешний вид разъемов встроенного мультиметра модификаций ADS-6064, ADS-6064H, ADS-6104, ADS-6104H, ADS-6124, ADS-6124H (фото слева) и разъемов встроенного генератора сигналов произвольной формы модификаций ADS-6064, ADS-6104, ADS-6124 (фото справа)
г) модификации ADS-6332 и ADS-6352 (вид спереди)

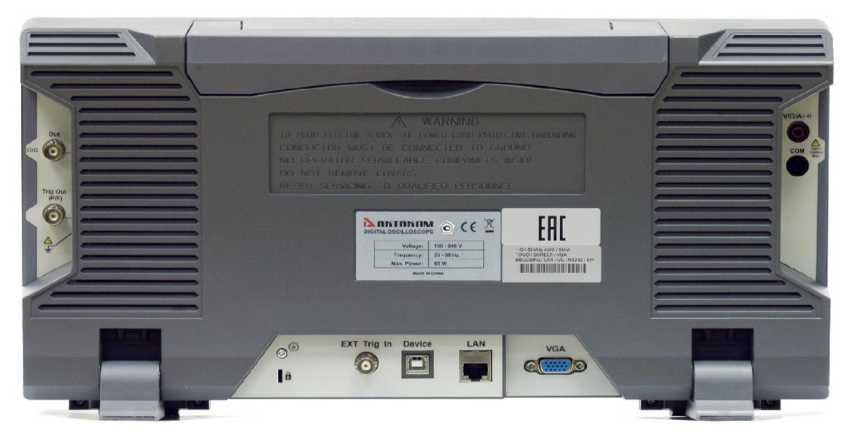

д) модификации ADS-6332 и ADS-6352 (вид сзади)
■* а) О О О О О
i j
v -J”"

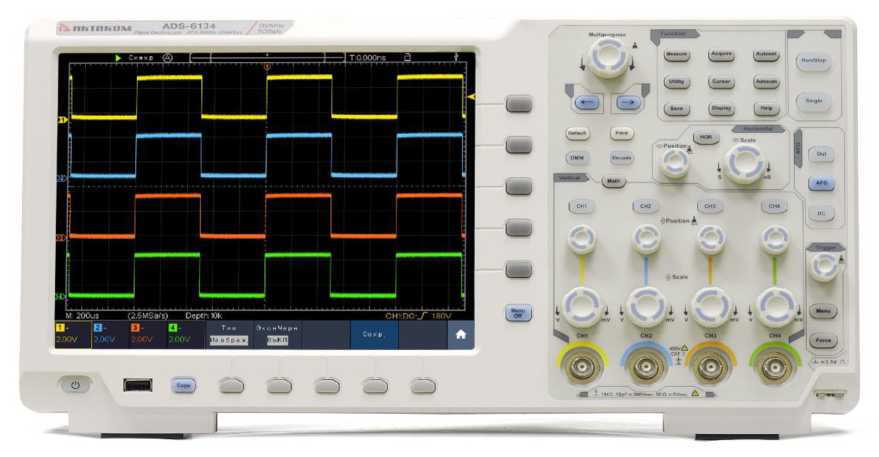

е) модификации ADS-6134 и ADS-6144 (вид спереди)
