Номер по Госреестру СИ: 92000-24
92000-24 Газоанализатор
(Picarro G2401)
Назначение средства измерений:
Газоанализатор Picarro G2401 (далее - газоанализатор) предназначен для измерений объемной доли монооксида углерода (СО), диоксида углерода (СО2) и метана (СН4) в атмосферном воздухе и воздухе рабочей зоны.
Внешний вид.
Газоанализатор
Рисунок № 1
Внешний вид.
Газоанализатор
Рисунок № 2
Общие сведения
Дата публикации - 02.05.2024
Срок свидетельства -
Номер записи - 193862
ID в реестре СИ - 1416118
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Picarro Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№564 от 2022.03.05 ПРИКАЗ_Об утверждении типов средств измерений (19)
№1118 от 2024.04.27 ПРИКАЗ_Об утверждении типов средств измерений (15)
№505 от 2022.03.01 ПРИКАЗ_Об утверждении типов средств измерений (22)
№847 от 2022.04.04 ПРИКАЗ_Об утверждении типов средств измерений (15)
№1215 от 2025.06.19 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
Наличие аналогов СИ: Газоанализатор (Picarro G2401)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Picarro Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
58903-14 31.10.2019 |
Газоанализаторы, Picarro G2107 Фирма "Picarro Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
92000-24 |
Газоанализатор, Picarro G2401 Фирма "Picarro Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Кто поверяет Газоанализатор (Picarro G2401)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Газоанализатор (Picarro G2401)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Газоанализатор имеет встроенное программное обеспечение (далее - ПО).
ПО осуществляет функции:
-
- расчет содержания определяемого компонента;
-
- отображение результатов измерений на мониторе;
-
- передачу результатов измерений по интерфейсу связи с компьютером;
-
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
-
- контроль общих неисправностей (связь, конфигурация);
-
- контроль архивации измерений;
-
- контроль внешней связи LAN, USB, RS-232.
Влияние программного обеспечения газоанализатора учтено при нормировании метрологических характеристик. Газоанализатор имеет защиту ПО от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Picarro CRDS |
|
Номер версии (идентификационный номер) ПО |
g2000-1.7.0.57 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и корпус газоанализатора в виде наклейки, как указано на рисунке 1.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации «Газоанализатор Picarro G2401. Руководство по эксплуатации», раздел «Основные операции с газоанализатором».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны;
ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия;
РД 52.04.186-89 Руководство по контролю загрязнения атмосферы;
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Техническая документация фирмы «Picarro Inc.», США.
ПравообладательФирма «Picarro Inc.», США
Адрес: 3105 Patrick Henry Drive, Santa Clara, CA 95054, USA
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес:190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
К настоящему типу средств измерений относится газоанализатор Picarro G2401 с заводским номером 3783-CFKADS2390. Газоанализатор представляет собой стационарный прибор циклического действия.
Принцип действия газоанализатора - оптический, основан на спектроскопии внутрирезонаторного затухания. Метод заключается в измерении времени затухания излучения в оптическом резонаторе, который заполняется анализируемой пробой газовой смеси.
Генерируемое лазерное излучение поступает в резонатор и многократно отражается от расположенных внутри зеркал. Каждый раз, отражаясь от выходного зеркала, излучение частично покидает резонатор и регистрируется полупроводниковым приемником. В результате обработки поступающего с приемника сигнала определяется время затухания излучения, которое обратно пропорционально содержанию монооксида углерода (СО), диоксида углерода (СО2) и метана (СН4) в анализируемой пробе газовой смеси. На входе газовой пробы в газоанализатор расположены фильтры для очистки от пыли и влаги. Отбор пробы осуществляется газоанализатором принудительно, в непрерывном циклическом режиме.
Газоанализатор имеет три измерительных канала - объемной доли монооксида углерода, объемной доли диоксида углерода и объемной доли метана и один индикаторный -объёмной доли воды.
Газоанализатор является стационарным прибором, в состав которого входят:
-
- измерительный блок, состоящий из спектрометра, встроенного компьютера с жёстким диском для анализа и хранения данных и ПО;
-
- внешний форвакуумный насос, обеспечивающий вакуум в измерительном блоке;
-
- монитор, клавиатура, компьютерная мышь.
На лицевой панели измерительного блока газоанализатора расположены:
-
- светодиодный индикатор, отражающий состояние прибора;
-
- USB разъем.
На задней панели измерительного блока расположены:
-
- кнопка включения/выключения измерительного блока;
-
- разъем для присоединения внешнего вакуумного насоса;
- разъем для подачи анализируемой газовой смеси;
- разъем для подключения монитора;
- порты Com и Ethernet и USB разъемы;
- шильдик с наименованием модели, заводским номером и датой выпуска.
Результаты измерений выводятся на экран монитора. Доступ в режим корректировки показаний газоанализатора защищен программным способом. В газоанализаторе механические узлы регулировки отсутствуют. Защита от доступа к элементам конструкции не предусмотрена.
Заводской номер в виде буквенно-цифрового обозначения указан на наклейке, расположенной на задней панели газоанализатора.
Общий вид наклейки предоставлен на рисунке 2. Нанесение знака поверки на газоанализатор не предусмотрено. Общий вид газоанализатора приведен на рисунке 1.
ц
Место нанесения
R1CARR0
знака утверждения типа

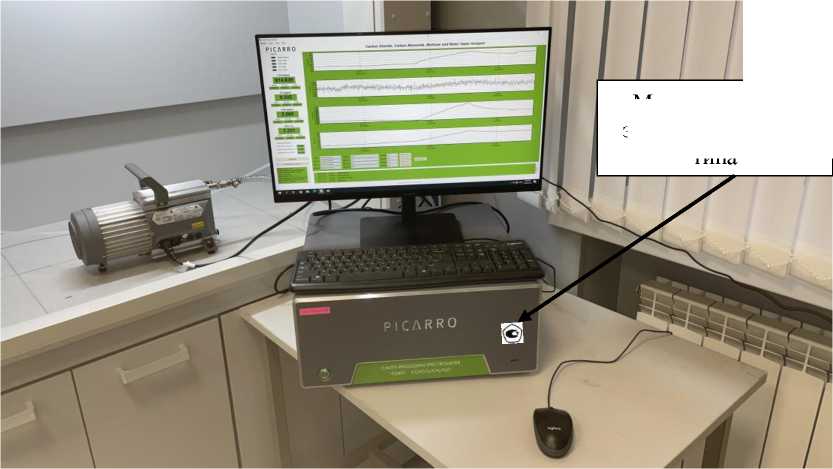

Рисунок 1 - Общий вид газоанализатора
Рисунок 2 - Общий вид наклейки с заводским номером
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемной доли монооксида углерода, млн-1 |
от 0 до 5 |
|
Пределы допускаемой основной приведенной1) погрешности измерений объёмной доли монооксида углерода, %, в диапазоне от 0 до 3 млн-1 включ. |
±10 |
|
Пределы допускаемой основной относительной погрешности измерений объемной доли монооксида углерода, %, в диапазоне св. 3 до 5 млн-1 |
±10 |
|
Предел допускаемого СКО случайной составляющей погрешности измерений объёмной доли монооксида углерода, млн-1 |
0,015 |
|
Диапазон измерений объемной доли диоксида углерода, млн-1 |
от 0 до 1000 |
|
Пределы допускаемой основной приведенной1) погрешности измерений объёмной доли диоксида углерода, %, в диапазоне от 0 до 100 млн-1 включ. |
±10 |
|
Пределы допускаемой основной относительной погрешности измерений объемной диоксида углерода, %, в диапазоне св. 100 до 1000 млн-1 |
±10 |
|
Предел допускаемого СКО случайной составляющей погрешности измерений объёмной доли диоксида углерода, млн-1 |
0,05 |
|
Диапазон измерений объемной доли метана, млн-1 |
от 0 до 20 |
|
Пределы допускаемой основной приведенной1) погрешности измерений объёмной доли метана, %, в диапазоне от 0 до 1 млн-1 включ. |
±10 |
|
Пределы допускаемой основной относительной погрешности измерений объемной доли метана, %, в диапазоне св. 1 до 20 млн-1 |
±10 |
|
Предел допускаемого СКО случайной составляющей погрешности измерений объёмной доли метана, млн-1 |
0,001 |
|
Диапазон показаний индикаторного2) измерительного канала объёмной доли воды, % |
от 0 до 7 |
|
Предел допускаемого изменения показаний за 6 часов непрерывной работы, в долях от предела допускаемой основной погрешности |
0,1 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры окружающей среды относительно нормальных условий измерений, в долях основной погрешности |
±0,2 |
|
Пределы допускаемой дополнительной погрешности от влияния содержания неизмеряемых компонентов, в долях от пределов допускаемой основной погрешности |
±0,1 |
|
Нормальные условия измерений: -температура окружающей среды, оС |
от +15 до +25 |
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение от сети переменного тока, В |
от 100 до 240 |
|
Частота переменного тока, Гц |
от 47 до 63 |
|
Потребляемая мощность, Вт, не более |
375 |
|
Время прогрева, мин, не более |
60 |
|
Содержание неизмеряемых компонентов, млн-1, не более: - озон (Оз) |
100 |
|
Габаритные размеры и масса измерительного блока, не более - длина, мм |
432 |
|
- ширина, мм |
446 |
|
- высота, мм |
178 |
|
- масса, кг |
20,9 |
|
Габаритные размеры и масса форвакуумного насоса, не более - длина, мм |
280 |
|
- ширина, мм |
190 |
|
- высота, мм |
102 |
|
- масса, кг |
6,5 |
|
Условия эксплуатации: - температура окружающей среды, оС |
от +10 до +35 |
|
- относительная влажность, % |
от 10 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа, ч, не менее |
24000 |
