Номер по Госреестру СИ: 92001-24
92001-24 Датчики угла наклона
(755-1150)
Назначение средства измерений:
Датчики угла наклона 755-1150 (далее - датчики) предназначены для измерений углов наклона.
Внешний вид.
Датчики угла наклона
Рисунок № 1
Внешний вид.
Датчики угла наклона
Рисунок № 2
Внешний вид.
Датчики угла наклона
Рисунок № 3
Общие сведения
Дата публикации - 02.05.2024
Срок свидетельства -
Номер записи - 193863
ID в реестре СИ - 1416119
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
755-1150,
Производитель
Изготовитель - Jewell Instruments LCC
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет оценить парк эталонов организации и частоту их использования с динамике по дням.
В случае использования одного и того же эталона несколькими организациями, выводится список таких организаций и количество поверок.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1118 от 2024.04.27 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Датчики угла наклона (755-1150)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Кто поверяет Датчики угла наклона (755-1150)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «МетрЛифтСервис» (RA.RU.314115) | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Датчики угла наклона (755-1150)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Лист № 3 Всего листов 4Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5«Порядок работы» документа «Датчики угла наклона 755-1150. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта от 26 ноября 2018 г. № 2482;
Стандарт предприятия Jewell Instruments LCC, США.
ПравообладательJewell Instruments LCC, США Адрес: 850 Perimeter Road, Manchester, NH 03103, U.S.A.
Телефон: +1603-669-6400
E-mail: info@jewellinstruments.com
Изготовитель
Jewell Instruments LCC, США Адрес: 850 Perimeter Road, Manchester, NH 03103, U.S.A.Телефон: +1603-669-6400
E-mail: info@jewellinstruments.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I
Телефон: +7 (495) 108-69-50
E-mail: info@prommashtest.ru
Правообладатель
Jewell Instruments LCC, США Адрес: 850 Perimeter Road, Manchester, NH 03103, U.S.A.Телефон: +1603-669-6400
E-mail: info@jewellinstruments.com
Принцип измерений углов наклона относительно горизонта основан на применении двухосевого сенсора «MEMS» (Микро Электро-Механическая Система). Он представляет собой конденсатор с неподвижным основанием, на котором закреплена подвижная часть. При перемещении подвижной части во время наклона приборов меняется ёмкость конденсатора, сигнал с сенсора преобразовывается контроллером. Результаты измерений углов наклона по осям X и Y выводятся в виде аналогового сигнала на соответствующих выводах контроллера.
Конструктивно датчики выполнены блочной системой, состоящей из первичного измерительного преобразователя, выполненного в металлическом корпусе, и контроллера.
Питание датчиков осуществляется от внешнего источника питания.
К средствам измерений данного типа относятся датчики угла наклона 755-1150, зав. № 2086, в комплекте с контроллером 781, зав. № 11219, зав. № 2087, в комплекте с контроллером 781, зав. № 11220.
Заводские номера в виде цифрового обозначения, состоящего из арабских цифр, нанесены на маркировочные наклейки, расположенные на жгуте проводов, выходящем из датчика и на маркировочные наклейку, расположенные на верхней панели контроллера.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование датчиков от несанкционированного доступа не производится. В процессе эксплуатации датчики не предусматривают внешних механических и электронных регулировок.
Общий вид датчиков представлен на рисунке 1.

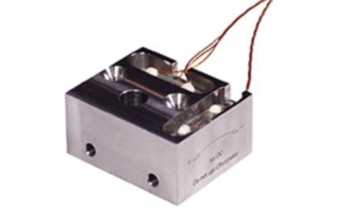

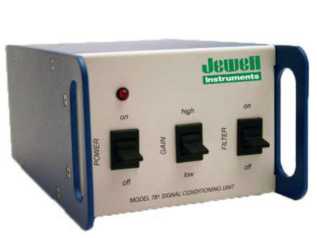

Рисунок 1 - Общий вид датчиков угла наклона 755-1150: а) первичный измерительный преобразователь; б) контроллер
Место
Нанесения заводского номера
MODEL NO
755-1150-VAC ROHS
SERIAL NO
2087а) б)

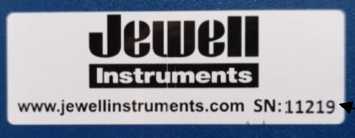

Рисунок 2 - Место расположения маркировочной таблички с указанием заводского номера а) контроллера, б) первичного измерительного преобразователя
Программное обеспечение отсутствует
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Датчик угла наклона |
755-1150 |
1 шт. |
|
Кабель для подключения датчика к контроллеру |
- |
1 шт. |
|
Удлиненный кабель для подключения датчика к контроллеру |
- |
1 шт. |
|
Датчик температуры |
- |
1 шт. |
|
Паспорт |
11219:2086 ПС 11220:2087 ПС |
1 экз. |
|
Руководство по эксплуатации |
11219:2086 РЭ 11220:2087 РЭ |
1 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений углов наклона, градус^ |
от -0,5 до +0,5 |
|
Пределы допускаемой абсолютной погрешности измерений углов наклона, градус |
±0,05 |
|
1)1 - здесь и далее по тексту: градус- единица измерений плоского угла | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходное напряжение контроллера, В |
±16 (два первичных измерительных преобразователя) ±8 (один первичный измерительный преобразователь) |
|
Питание контроллера, В |
от 11 до 15 |
|
Условия эксплуатации: - температура окружающей среды, °С
|
от -25 до +70 от -25 до +80 |
|
Габаритные размеры (ДлинахШиринахВысота), мм, не более
|
51x42x26 214x127x89 |
|
Масса, г, не более
|
326 900 |
