Комплекс предназначен для использования в составе системы фиксации административных правонарушений, решение о наличии либо отсутствии которых принимается программным обеспечением верхнего уровня на основе фото- и видеоматериалов, формируемых настоящим комплексом.

Комплекс представляет собой телекоммуникационный шкаф, выполненный либо из металла, либо пластика. В шкафу размещается оборудование, обеспечивающее функции приёма и записи изображения с камер, синхронизацию времени с использованием сигналов ГНСС, оборудование для обеспечения доступа к записям по сети Ethernet, блок терморегуляции и источник бесперебойного питания. Электропитание камер, подключаемых к устройству записи внутри шкафа, обеспечивается по технологии POE (Pоwer-over-Ethemet).

Шкаф обладает степенью защиты не ниже IP66 и не допускает свободного доступа к оборудованию внутри шкафа. ПАК обеспечивает удаленный мониторинг состояния климата внутри шкафа, а также состояния системы электропитания по протоколам стека TCP/IP.

В комплекс, в общем случае, входят следующие составные части:

• - устройство приёма и записи изображения с камер (далее по тексту регистратор);

• - камеры видеонаблюдения;

• - блок синхронизации времени;

• - блок связи;

• - блок источника бесперебойного питания (далее по тексту - ИБП);

• - блок терморегуляции.

Комплекс обеспечивает:

• - запись и хранение видеопотоков с камер видеонаблюдения, с возможностью подключения до 3 видеокамер разрешением до 6 мегапикселей, при этом скорость входящего видеопотока составляет 48 мегабит в секунду, а скорость исходящего видеопотока составляет 64 мегабита в секунду;

• - предоставление мгновенных снимков изображений с каждой из камер по НТТР-запросу;

• - вариативность выбора     видеокамер, в зависимости от расстояния до

наблюдаемой сцены с места монтажа камеры;

• - круглосуточное формирование видеоизображения при любых погодных условиях;

• - автоматическую синхронизацию шкалы времени регистратора с национальной шкалой координированного времени Российской Федерации UTC(SU) по данным от навигационного приемника сигналов ГНСС: ГЛОНАСС, GPS, Beidou;

• - синхронизацию времени по протоколу NTP;

• - связь между блоками регистратора, синхронизации времени, питания, а также широкополосного доступа в Интернет со скоростью 1000 гигабит в секунду;

• - функции оконечного абонентского оборудования широкополосного доступа FTTH;

• - бесперебойное питание оборудования общей потребляемой мощностью от 30 до 250 Вт с напряжением питания от 42 до 56 В и временем автономной работы в случае отсутствия питания не менее 2 часов;

• -  непрерывный мониторинг состояния оборудования, в том числе и аккумуляторных батарей (АКБ);

• - связь с системой мониторинга по проводному каналу связи Ethernet по протоколу SNMP, а также посредством встроенного Web-интерфейса;

• -  контроль шкафа, в котором размещено оборудование, на предмет несанкционированного доступа, за счёт подключения датчика открытия двери (опционально);

• - плавную регулировку выходного напряжения в пределах, необходимых для эффективного заряда АКБ с целью увеличения их срока службы;

• - ограничение зарядного тока АКБ, ориентируясь на значение ёмкости подключённых АКБ;

• - мониторинг температуры АКБ и ограничение зарядного тока АКБ до минимально возможного при выходе значения температуры за пределы диапазона допустимых значений (опционально);

• - температурную компенсацию АКБ (опционально);

• - защиту АКБ (мониторинг напряжения и температуры (опционально));

• - автономный запуск оборудования при отсутствии входного питания;

• - контроль температуры внутри изделия (температурный режим);

• - контроль события открытия/закрытия двери;

• - предоставление по запросу системы верхнего уровня мгновенных аналоговых или дискретных значений параметров, уведомлений о произошедших событиях по проводному каналу связи Ethernet 10BASE-T, либо 100BASE-TX, по протоколу SNMP;

• - поддержание температурного режима для оборудования, установленного в шкафу, устойчивость к образованию конденсата внутри шкафа, а также «холодный» старт оборудования.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на этикетку на внутренней стороне дверцы шкафа телекоммуникационного и имеет буквенно-цифровое обозначение.

Внешний вид составных частей комплексов представлен на рисунке 1. Место пломбирования от несанкционированного доступа представлено на рисунке 2. Места нанесения знака утверждения типа и заводского номера представлены на рисунке 3.

Камеры вндеонаолюдения

Комплекс программно-аппаратный фото-видео фиксации административных правонарушений Электра.ЕСМО

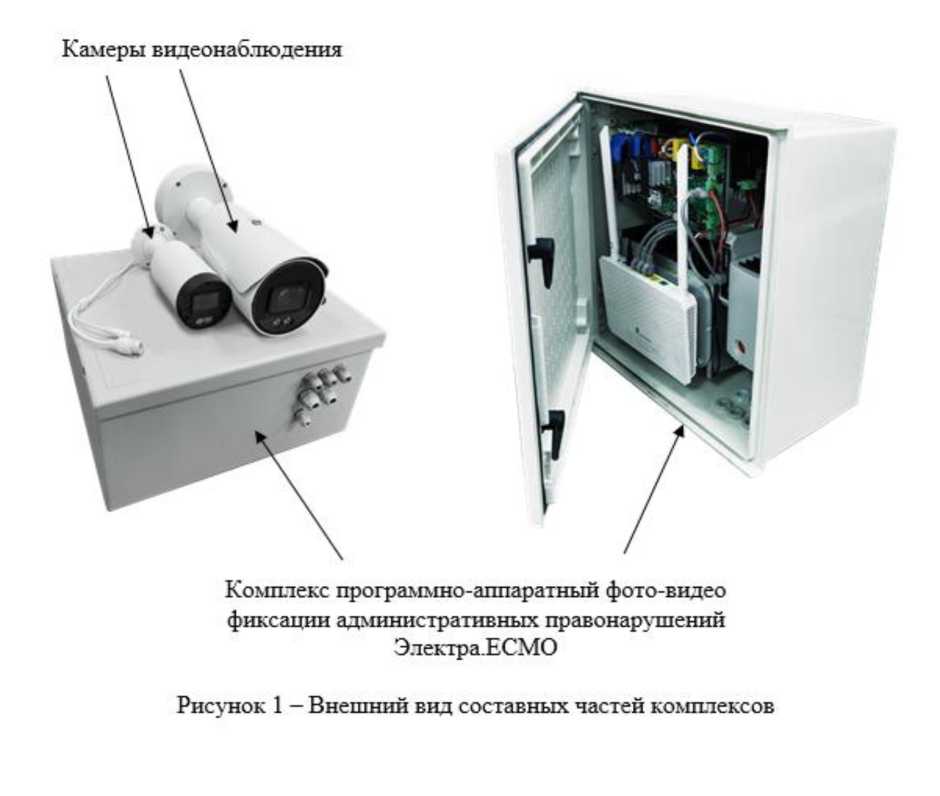

Рисунок 1

— Внешний вид составных частей комплексов

Дверца шкафа комплекса

Места установки пломб

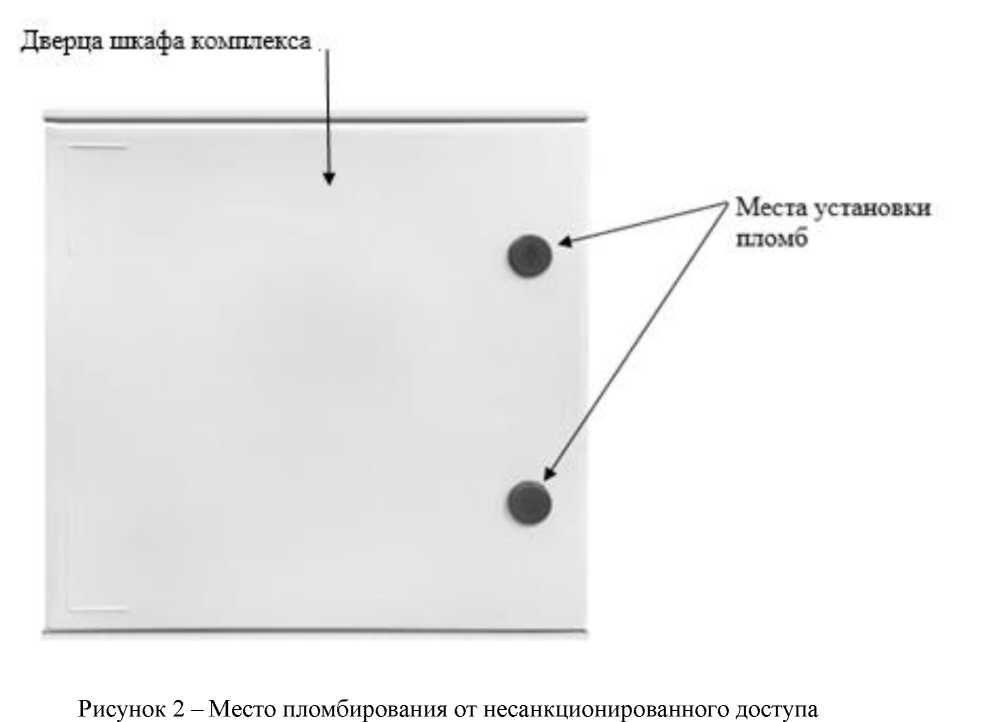

Рисунок 2 - Место пломбирования от несанкционированного доступа

Место нанесения

Место нанесения знака

утверждения типа

Заводского номера

X.        ООО "Электра"         Х^

к      Комплекс программно-аппаратный

j фото-виЬео фиксации административных правонарушений Электра.ЕСМО -Ж              HT4J. Р.403499.001ТУ

ЭЛЕКТРА

Рисунок 3 - Место нанесение заводского номера и знака утверждения типа

Таблица 4 -

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики
