Номер по Госреестру СИ: 92007-24
92007-24 Датчики ультразвуковые
(UB500)
Назначение средства измерений:
Датчики ультразвуковые UB500 (далее - датчики) предназначены для бесконтактных измерений расстояний до физических объектов.
Внешний вид.
Датчики ультразвуковые
Рисунок № 1
Внешний вид.
Датчики ультразвуковые
Рисунок № 2
Общие сведения
Дата публикации - 02.05.2024
Срок свидетельства - 27.04.2029
Номер записи - 193869
ID в реестре СИ - 1416125
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Yueqing Winston Electric Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Справочник является копией реестра "Утверждённые типы стандартных образцов" (https://fgis.gost.ru/fundmetrology/registry/19) ФГИС АРШИН и содержит сведения об утвержденных типах стандартных образцов.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. Доступна функция экспорта каждой из записей в формате json, а также всей таблицы в CSV Excel. Справочник содержит более 8 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1118 от 2024.04.27 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Датчики ультразвуковые (UB500)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Датчики ультразвуковые (UB500)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Датчики ультразвуковые (UB500)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Датчики ультразвуковые UB500. Руководство по эксплуатации», п. 4 «Порядок работы».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Стандарт предприятия Yueqing Winston Electric Co., Ltd, КНР.
Правообладатель
Yueqing Winston Electric Co., Ltd, КНР
Адрес: Floor 3, Liufeng Building, Liushi Town, Yueqing City, Zhejiang, China (Mainland), 325604
Телефон: 0086-577-27852809
Web-сайт: www.cnwinston.com
Изготовитель
Yueqing Winston Electric Co., Ltd, КНР
Адрес: Floor 3, Liufeng Building, Liushi Town, Yueqing City, Zhejiang, China (Mainland), 325604
Телефон: 0086-577-27852809
Web-сайт: www.cnwinston.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: +7 812 251-76-01, факс: +7 812 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Yueqing Winston Electric Co., Ltd, КНР
Адрес: Floor 3, Liufeng Building, Liushi Town, Yueqing City, Zhejiang, China (Mainland), 325604
Телефон: 0086-577-27852809
Web-сайт: www.cnwinston.com
Принцип действия датчиков основан на измерении интервала времени между излучением акустического колебания и получением отраженного от поверхности контролируемого объекта (мишень размером не менее 100x100 мм) сигнала с последующим преобразованием в величину измеряемого расстояния.
Конструктивно датчики выполнены в виде моноблока в корпусе из никелированной латуни. Датчик может быть установлен в любом положении перпендикулярно мишени. Крепление датчика в рабочем положении может осуществляться с помощью резьбовых колец из комплекта поставки. Датчик снабжен светодиодами, различные сочетания индикации которых соответствуют разным режимам работы датчика.
Датчики выпускаются в модификации UB500-18GM75-U-V1, цифро-буквенное обозначение которой идентифицирует их технические характеристики и конструктивные особенности.

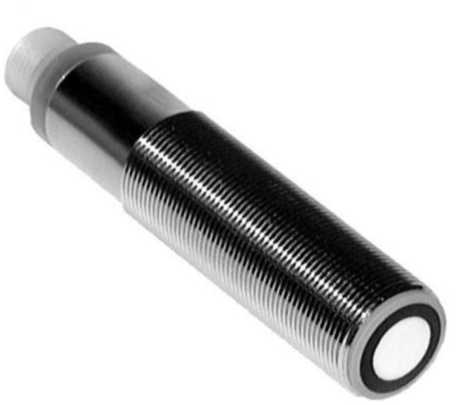

Общий вид датчиков представлен на рисунке 1.
Заводской номер в виде цифрового обозначения наносится типографским способом на гладкую цилиндрическую часть корпуса датчика в виде наклейки.

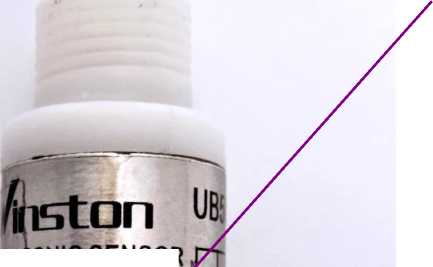

Формат нанесения заводских номеров датчиков представлен на рисунке 2.
Нанесение знака поверки и знака утверждения типа на датчики и их пломбировка не предусмотрены.
Рисунок 1 - Общий вид датчиков
Место нанесения заводского номера
Рисунок 2 - Маркировка датчиков с указанием места нанесения заводского номера
Таблица 3 - Комплектность датчиков
|
Наименование |
Обозначение |
Количество |
|
Датчик ультразвуковой |
UB500 |
1 шт. |
|
Соединительный кабель * |
- |
1 шт. |
|
Крепежное кольцо |
- |
2 шт. |
|
Упаковочная тара |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
* Длина кабеля 2 или 5 м по требованию заказчика. | ||
Метрологические и основные технические характеристики датчиков приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений расстояний, мм |
от 30 до 500 |
|
Пределы допускаемой основной приведенной погрешности измерений расстояний, %, от верхнего предела диапазона измерений |
±1 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений расстояний от температуры окружающей среды на весь диапазон температур эксплуатации, %, от верхнего предела диапазона измерений |
±1,5 |
|
Нормальные условия измерений:
|
от +15 до +25 80 от 84 до 106 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 10 до 30 |
|
Потребляемая мощность, мВт, не более |
84 |
|
Напряжение выходного сигнала, В |
от 0 до 10 |
|
Габаритные размеры (диаметрхдлина), мм, не более |
18x100 |
|
Масса, г, не более |
60 |
|
Условия эксплуатации:
|
от -25 до +70 80 от 84 до 106 |
|
Средний срок службы, лет |
3 |
|
Средняя наработка до отказа, ч, не менее |
26280 |
