Номер по Госреестру СИ: 92009-24
92009-24 Датчики термоэлектрические
(Cai Huang Thermoelectricity)
Назначение средства измерений:
Датчики термоэлектрические Cai Huang Thermoelectricity (далее - датчики) предназначены для измерений средней мощности лазерного излучения.
Внешний вид.
Датчики термоэлектрические
Рисунок № 1

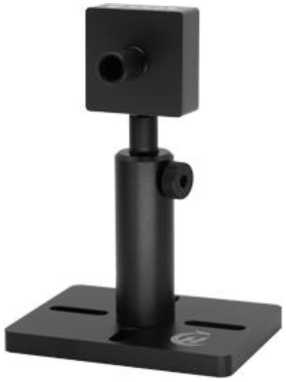

Внешний вид.
Датчики термоэлектрические
Рисунок № 2

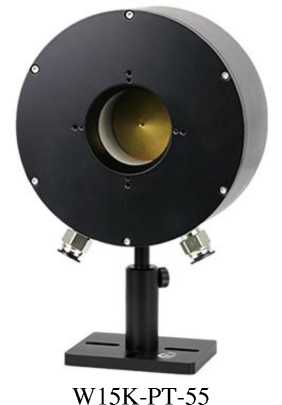

Внешний вид.
Датчики термоэлектрические
Рисунок № 3

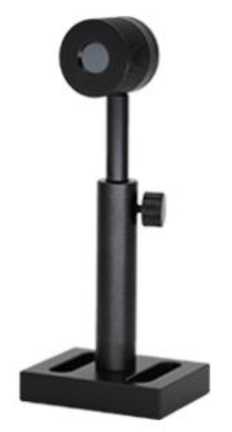

Внешний вид.
Датчики термоэлектрические
Рисунок № 4

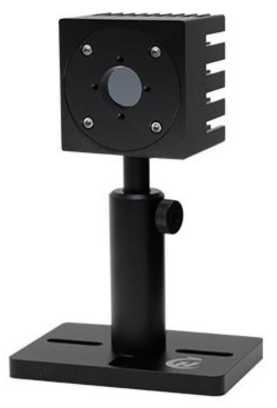

Внешний вид.
Датчики термоэлектрические
Рисунок № 5

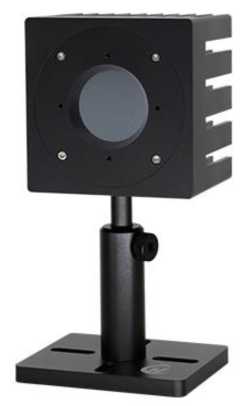

Внешний вид.
Датчики термоэлектрические
Рисунок № 6

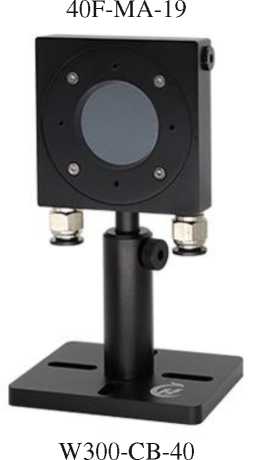

Внешний вид.
Датчики термоэлектрические
Рисунок № 7
Общие сведения
Дата публикации - 02.05.2024
Срок свидетельства - 27.04.2029
Номер записи - 193871
ID в реестре СИ - 1416127
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Модификация G5F-GT-10., Модификация 2M-HQ-8., Модификация 100F-CB-40.,
Производитель
Изготовитель - ShenZhen CaiHuang Thermoelectricity Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1118 от 2024.04.27 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Датчики термоэлектрические (Cai Huang Thermoelectricity)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ShenZhen CaiHuang Thermoelectricity Technology Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92009-24 27.04.2029 |
Датчики термоэлектрические, Cai Huang Thermoelectricity ShenZhen CaiHuang Thermoelectricity Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
94449-25 27.01.2030 |
Датчики термоэлектрические, Cai Huang Thermoelectricity ShenZhen CaiHuang Thermoelectricity Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
Кто поверяет Датчики термоэлектрические (Cai Huang Thermoelectricity)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 4 | 4 | 2 | 2 | 0 | 4 | 2 | 2 |
Стоимость поверки Датчики термоэлектрические (Cai Huang Thermoelectricity)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Датчики термоэлектрические Cai Huang Thermoelectricity имеют встроенное программное обеспечение (далее - ПО), предназначенное для проведения и обработки результатов измерений, а также автономное ПО «CHLP», установленное на персональный компьютер, и ПО «CHLP-P» для портативной консоли. Программное обеспечение «CHLP» и «CHLP-P» используется для установки параметров входного лазерного излучения и отображения измерительной информации в цифровом виде.
Метрологически значимая часть встроенного ПО располагается в энергонезависимой памяти датчика, несанкционированное изменение ПО невозможно. Конструкция средства измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию. В ПО «CHLP» и ПО «CHLP-P» метрологически значимая часть отсутствует.
Метрологически значимая часть ПО, встроенная в энергонезависимую память датчиков, защищена от несанкционированного доступа путем пломбирования датчиков.
Уровень защиты программного обеспечения, встроенного в энергонезависимую память датчиков, от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
CHLP |
CHLP-P |
|
Номер версии (идентификационный номер) ПО, не ниже |
Ver.2.0 |
Ver.1.0 |
|
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации «Датчики термоэлектрические Cai Huang Thermoelectricity. Руководство по эксплуатации», раздел VIII «Методы измерения мощности лазерного излучения термоэлектрическими датчиками».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 2 августа 2022 г. № 1896 «Об утверждении государственной поверочной схемы для средств измерений средней мощности и энергии импульсного лазерного излучения в диапазоне длин волн от 0,3 до 12,0 мкм»;
Стандарт предприятия ShenZhen CaiHuang Thermoelectricity Technology Co., Ltd., Китай.
Правообладатель
ShenZhen CaiHuang Thermoelectricity Technology Co., Ltd., Китай
Адрес: Caihuang Industrial Park, No. 6 Qingning Road, Longhua District, Shenzhen,
China
Тел: (+86) 0755-81708850
Факс: (+86) 0755-81708850
Web-сайт: http://en.chtetech.com/
E-mail: chte@caihuang.com
Изготовитель
ShenZhen CaiHuang Thermoelectricity Technology Co., Ltd., Китай
Адрес: Caihuang Industrial Park, No. 6 Qingning Road, Longhua District, Shenzhen, China
Тел: (+86) 0755-81708850
Факс: (+86) 0755-81708850
Web-сайт: http://en.chtetech.com/
E-mail: chte@caihuang.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт оптико-физических измерений»(ФГБУ «ВНИИОФИ»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Web-сайт: www.vniiofi.ru
Правообладатель
ShenZhen CaiHuang Thermoelectricity Technology Co., Ltd., Китай
Адрес: Caihuang Industrial Park, No. 6 Qingning Road, Longhua District, Shenzhen,
China
Тел: (+86) 0755-81708850
Факс: (+86) 0755-81708850
Web-сайт: http://en.chtetech.com/
E-mail: chte@caihuang.com
Принцип действия датчиков основан на преобразовании термоэлектрическим преобразователем оптического сигнала в электрический с последующим выводом сигналов на вспомогательное устройство CHLP-P или на персональный компьютер, где сигнал, пропорциональный средней мощности лазерного излучения, выводится в виде значений в единицах Ватт.
Снятие результатов измерений с датчиков осуществляется при помощи вспомогательного устройства CHLP-P, выполненного в виде портативной консоли, или с помощью персонального компьютера (далее - ПК). Датчики могут быть подключены к ПК по интерфейсу USB.
Датчики, в зависимости от диапазона рабочих значений мощности, рабочего спектрального диапазона и диаметра приемной площадки, выпускаются в различных модификациях: G5F-GT-10; G5F-GT-10U; 2M-HQ-8; 40F-MA-19; 100F-CB-40; W300-CB-40; W15K-PT-55.
Конструктивно датчики представляют собой термоэлектрические преобразователи, выполненные в виде чувствительного элемента, преобразующего оптическое излучение в электрический сигнал. Изготавливаются в малогабаритных пластмассово-металлических корпусах со встроенным кабелем связи и разъемом на конце.
Совместно с датчиками для визуализации измеренного значения мощности лазерного излучения применяются вспомогательные устройства CHLP-P, возможно подключение датчиков по интерфейсу USB к ПК.
Для ограничения доступа внутрь корпуса произведено его пломбирование при помощи наклейки с пломбирующим эффектом.
Заводской номер датчика в виде последовательности цифр и букв наносится печатным способом на пластиковый шильдик, расположенный на соединительном кабеле для подключения к вспомогательному устройству или на соединительном кабеле, для подключения к ПК.
Общий вид датчиков, схема пломбировки от несанкционированного доступа, обозначения мест нанесения маркировок представлены на рисунках 1-2.
G5F-GT-10
G5F-GT-10U
W15K-PT-55
2M-HQ-8
40F-MA-19
100F-CB-40
W300-CB-40
Рисунок 1 - Общий вид датчиков термоэлектрических Cai Huang Thermoelectricity
Место нанесения
заводского номера
Место
пломбирования
m6dEL:4OF-MA - 19
Р/ГЧ : 1 22220 1 2 в/Г4:22 122ООО
RoH3 м»о« и
1M1NA
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначения мест нанесения маркировок
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Датчик термоэлектрический |
Cai Huang Thermoelectricity |
1 шт. |
|
Кабель USB* |
- |
1 шт. |
|
Портативная консоль* |
CHLP-P |
1 шт. |
|
USB-носитель с программным обеспечением CHLP 2.0* |
- |
1 шт. |
|
Кейс для хранения* |
- |
1 шт. |
|
Стойка и подставка для крепления к оптическому столу* |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
* По требованию заказчика | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификации | ||||||
|
G5F-GT-10 |
G5F-GT-10U |
2M-HQ-8 |
40F-MA-19 |
100F-CB-40 |
W300-CB-40 |
W15K-PT-55 | |
|
Рабочий спектральный диапазон, мкм |
от 0,53 до 10,6 | ||||||
|
Диапазон измерений средней мощности лазерного излучения, Вт |
от 0,1 до 5,0 |
от 0,1 до 5,0 |
от 0,1 до 2,0 |
от 0,1 до 40,0 |
от 0,1 до 100,0 |
от 0,3 до 300,0 |
от 100 до 10000 |
|
Пределы допускаемой относительной погрешности измерений средней мощности лазерного излучения, % |
± 5 |
± 5 |
± 5 |
± 5 |
± 10 |
± 10 |
± 10 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для модификации | ||||||
|
G5F-GT-10 |
G5F-GT-10U |
2M-HQ-8 |
40F-MA-19 |
100F-CB-40 |
W300-CB-40 |
W15K-PT-55 | |
|
Допустимый спектральный диапазон, мкм |
от 0,19 до 15 |
от 0,19 до 25 | |||||
|
Диапазон показаний средней мощности лазерного излучения, Вт |
от 100^10"6 до 5 |
от 10040-6 до 5 |
от 1040-3 до 2 |
от 1040-3 до 40 |
от 100-10"3 до 100 |
от 0,3 до 300 |
от 100 до 15000 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение для модификации | ||||||
|
G5F-GT-10 |
G5F-GT-10U |
2M-HQ-8 |
40F-MA-19 |
100F-CB-40 |
W300-CB-40 |
W15K-PT-55 | |
|
Разрешение, мВт |
0,005 |
0,005 |
0,5 |
0,5 |
5 |
15 |
1000 |
|
Средняя максимальная плотность мощности, кВт/см2 |
1,5 |
1,5 |
0,5 |
20 |
0,05 |
20 |
6 |
|
Максимальная плотность энергии, Дж/см2 |
0,3 |
0,3 |
0,25 |
0,15 |
0,3 |
0,3 |
0,3 |
|
Диаметр приемной площадки, мм |
10 |
10 |
8 |
30 |
40 |
40 |
55 |
|
Габаритные размеры, Ш*Г*В, мм, не более |
43x43x19 |
43x43x19 |
65x65x50 |
100x100x80 |
85x85x35 | ||
|
Габаритные размеры (Д x Г), мм, не более |
22,0x16,5 |
170x82 | |||||
|
Масса, кг, не более |
0,2 |
0,2 |
0,2 |
0,35 |
0,5 |
1,0 |
5,0 |
|
Условия эксплуатации:
|
от +15 до +35 90 от 700 до 820 | ||||||
